AD Class创建与Class应用
Class 就是类,同属性网络或元件或层或差分放置一起构成一个类别。
相同属性的网络放置在一起,就是网络类。
90 欧姆的 USB 差分、 HOST 、 OTG 的差分放置一起,构成 90 欧姆差分类。
分类的目的在于可以对相同属性的类进行统一的规则的约束或编辑管理。
电源信号线:载流 加粗
常规数据信号线: 4-8mil

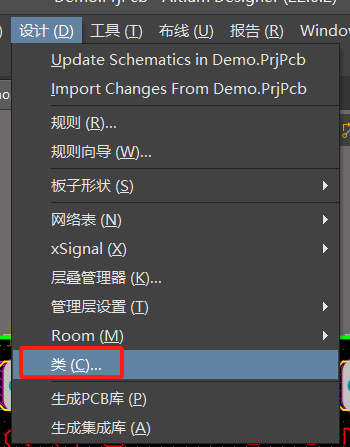

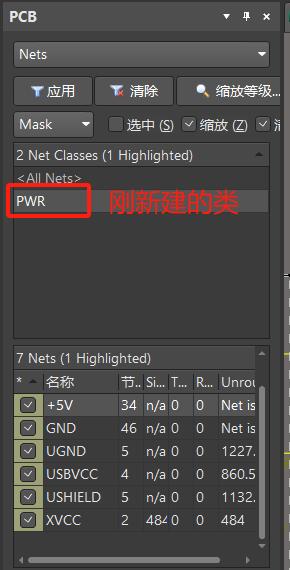

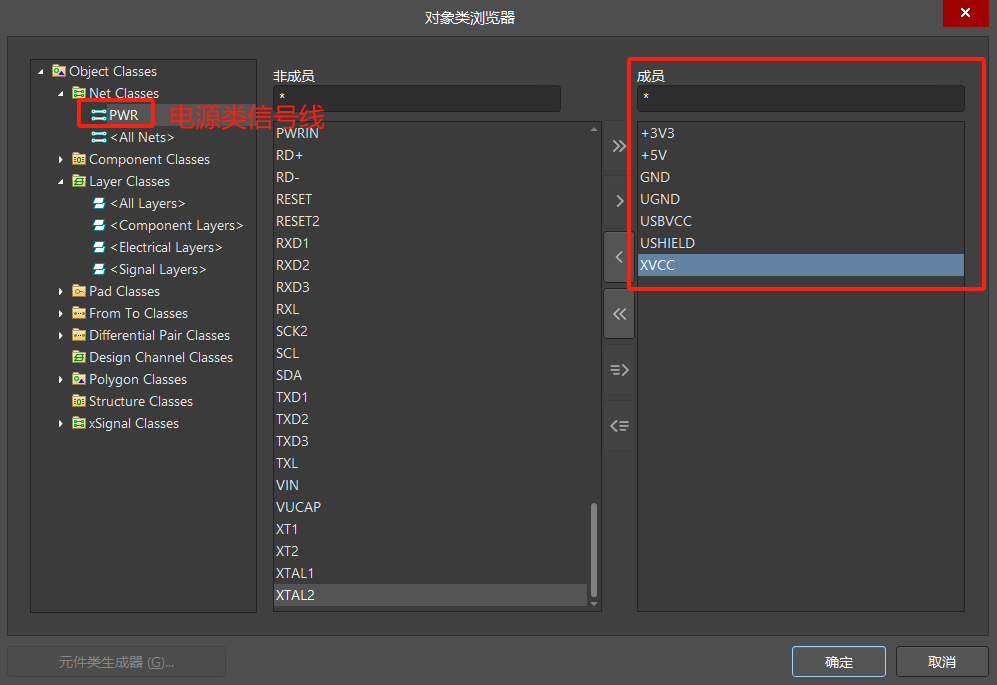

1. 添加电源网络类
可以修改该类的颜色,提醒这些线需要加粗

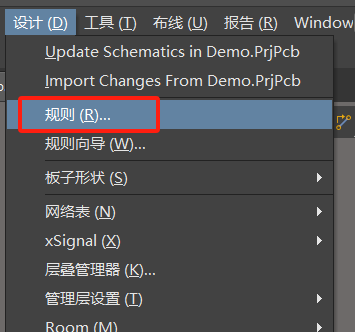

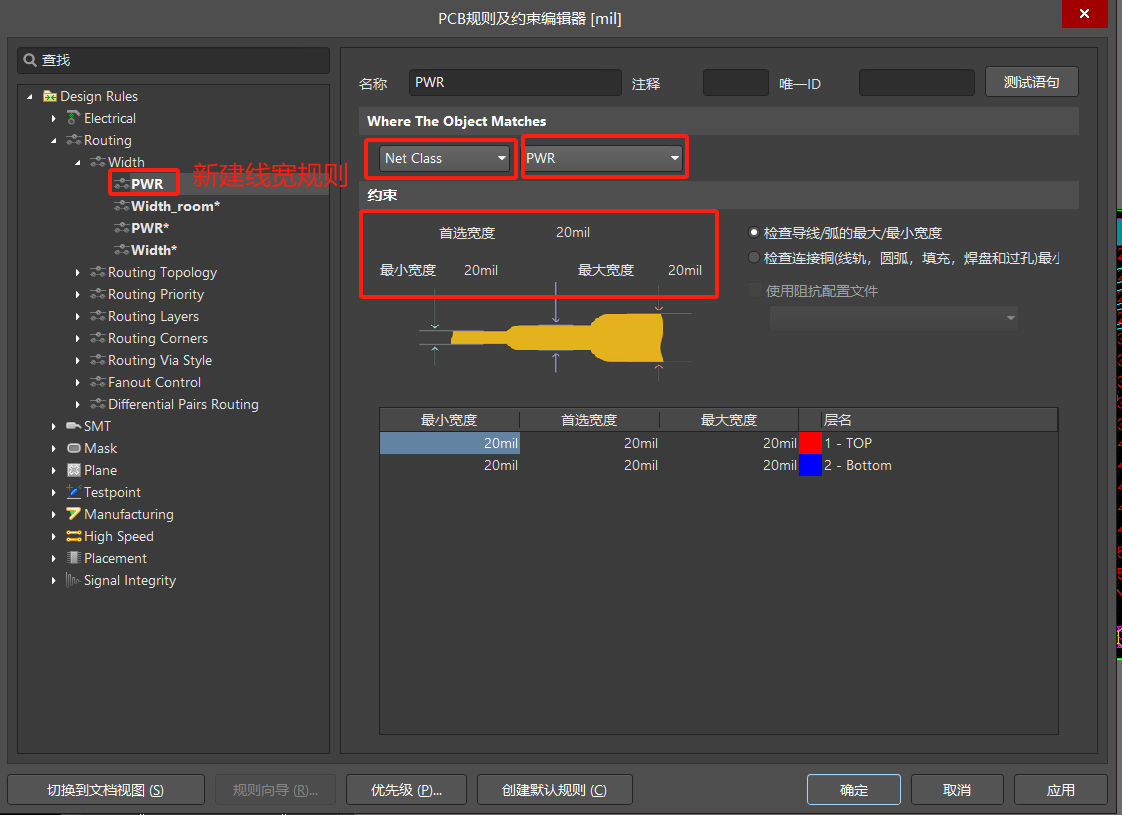

2. 修改走线规则
2. 添加差分类

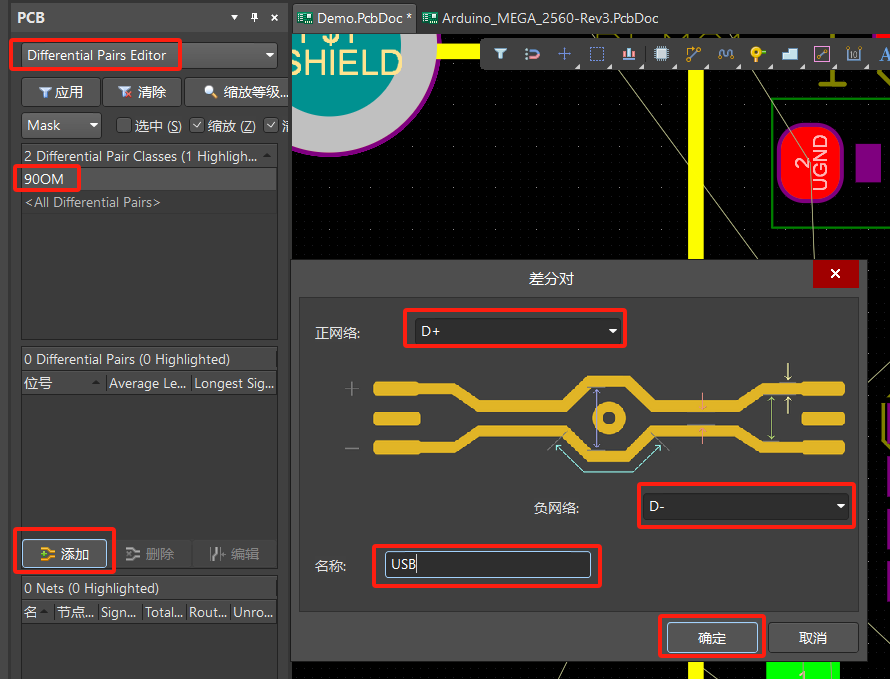

先定义:在PCB面板内添加差分
