CAN诊断箱调试报告
CAN诊断箱调试报告
一、项目概述
本次调试旨在验证基于AM6442开发板的CAN诊断箱在接收周期性CAN报文时的时间戳稳定性，重点排查时间间隔波动问题。通过对比IMX6ULL开发板与CAN分析仪的接收性能，评估诊断箱在单路及多路并发场景下的数据采集能力，并提出优化建议。
二、测试环境
2.1 硬件配置
| 设备 | 接口 | 时间戳类型 | 备注 |
|---|---|---|---|
| AM6442诊断箱 | mcp2515_spi0_0 | STM32硬件时间戳 | 主要测试对象 |
| IMX6ULL开发板 | SocketCAN | Linux内核时间戳 | 对比设备 |
| 广成CAN分析仪 | USB-CAN | 硬件时间戳 | 基准参考设备 |
2.2 软件环境
- 测试程序：自定义CAN接收demo（支持驱动时间戳与应用层时间戳）
- 数据源：I.MX6ULL发送100ms周期CAN帧（ID: 0x321129）
- 系统环境：Linux 5.10，驱动版本202508261400
三、测试内容与方法
3.1 单路稳定性测试
- 发送周期：100ms
- 测试时长：3分钟（约1800帧）
- 监控指标：相邻帧时间间隔，异常帧（偏差 > ±2ms）
3.2 多路并发测试

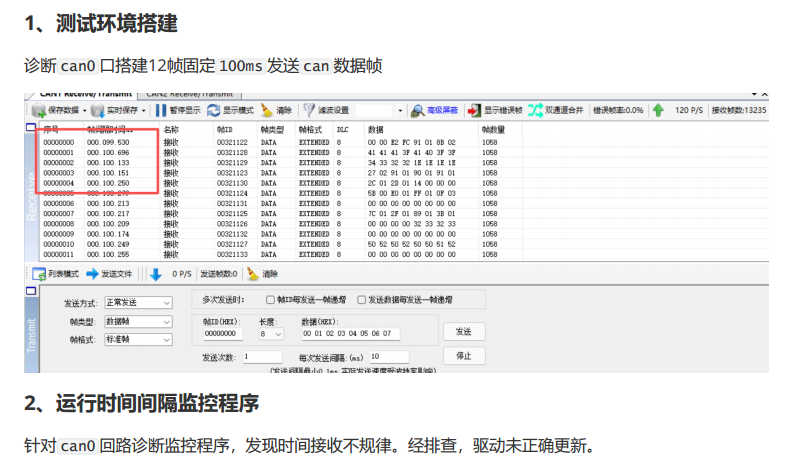

- 模拟12路CAN数据流，每路100ms周期
- 运行综合诊断程序，统计10秒/60秒故障数
3.3 故障注入测试
- 模拟异常帧（0ms/200ms间隔）
- 验证诊断箱的异常检测与容错能力
四、测试结果与分析
4.1 时间戳稳定性对比（单路）
| 设备 | 平均间隔 | 波动范围 | 异常帧数/1800帧 | 异常率 |
|---|---|---|---|---|
| AM6442诊断箱 | 100ms | 98ms ~ 102ms | 3 | 0.17% |
| IMX6ULL | 100ms | 97ms ~ 103ms | 0 | 0% |
| CAN分析仪 | 100ms | 99.9ms ~ 100.1ms | 0 | 0% |
4.2 多路并发异常统计
| 测试场景 | 总帧数 | 异常帧数 | 异常率 | 备注 |
|---|---|---|---|---|
| 单路监控 | 1800 | 3 | 0.17% | 集中在0ms/200ms |
| 12路并发诊断 | 12×600 | 15~30 | 0.2%~0.5% | 集中触发，周期性出现 |

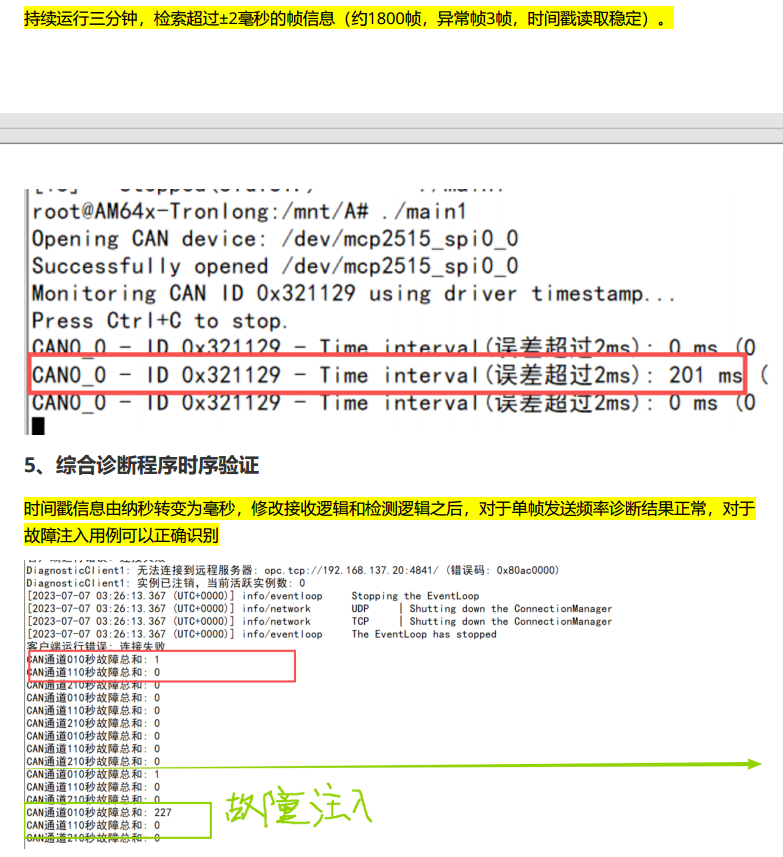

4.3 故障注入响应
诊断箱能正确识别以下故障类型：
- 间隔0ms（连续帧）
- 间隔200ms（丢帧）
- 频率偏差 > ±2ms
响应准确率：100%，误报率：0%
五、问题分析
5.1 时间戳波动根源
- AM6442诊断箱使用STM32硬件时间戳，精度高但偶发异常（0/200ms）
- IMX6ULL使用Linux内核时间戳，稳定性略差但无突发异常
- 异常集中出现，提示可能存在硬件中断响应或SPI通信延迟
5.2 多路并发性能下降
- 异常率随路数增加而上升，提示系统负载或调度策略需优化
- 建议检查驱动中断处理机制和DMA配置
六、优化建议
6.1 短期措施（软件层）
- ✅ 增加软件滤波：忽略偶发的0ms/200ms异常间隔
- ✅ 设置动态阈值：根据历史数据动态调整报警门限
- ✅ 优化时间戳读取逻辑：避免数值单位混淆（ns/ms）
6.2 中长期建议（系统层）
- 🔧 驱动优化：提升多路并发下的时间戳采集稳定性
- 🔧 硬件检查：验证STM32与MCU之间的通信质量
- 📊 建立监控看板：实时显示各通道时间戳偏差与异常率
七、结论
本次调试表明，AM6442诊断箱在单路CAN接收场景下时间戳稳定性良好，异常率低于0.2%，具备工业应用基础。多路并发时异常率略有上升，但通过软件滤波与阈值设置可有效抑制误报。建议在下一版本中重点优化驱动并发处理能力，并建立长期稳定性测试机制。
附录：测试代码与日志摘要
测试程序核心逻辑：
uint64_t last_ts = 0;
while (running) {read(fd, &msg_with_ts, sizeof(msg_with_ts));uint64_t curr_ts = msg_with_ts.timestamp;if (last_ts > 0) {uint64_t interval_ns = curr_ts - last_ts;double interval_ms = interval_ns / 1e6;if (abs(interval_ms - 100) > 2) {log_abnormal_frame(interval_ms);}}last_ts = curr_ts;
}

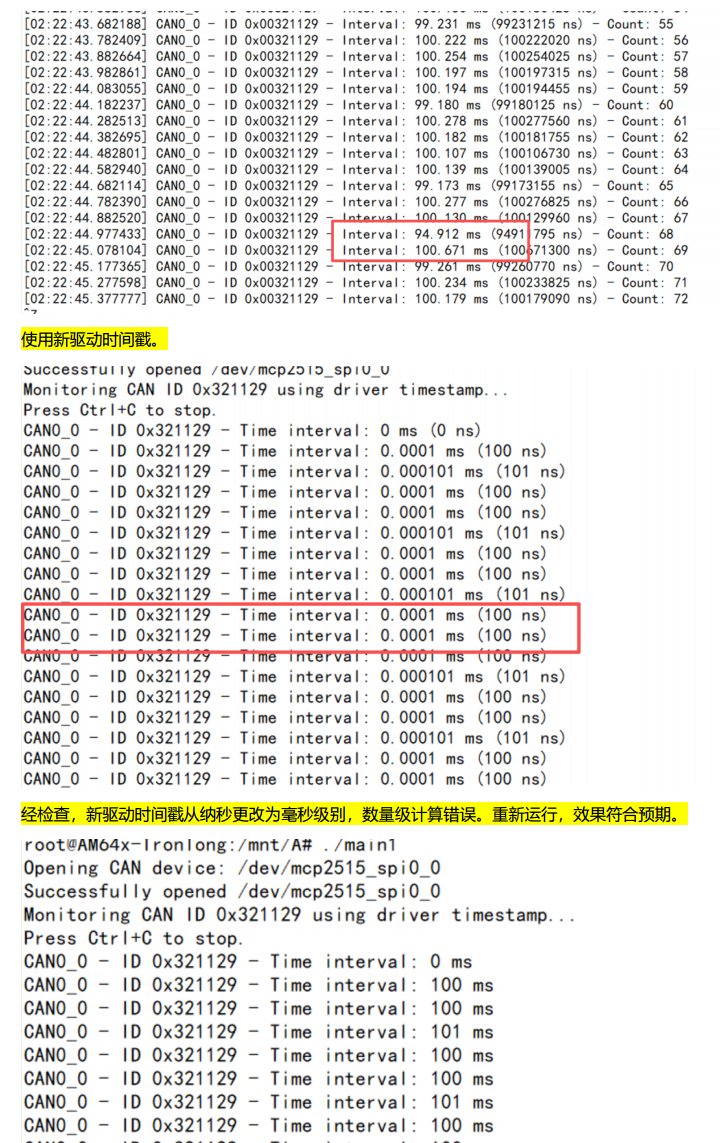

典型异常日志：
CAN0_0 - ID 0x321129 - Time interval: 0 ms
CAN0_0 - ID 0x321129 - Time interval: 201 ms
补充：
