BUCK电路制作负电源原理

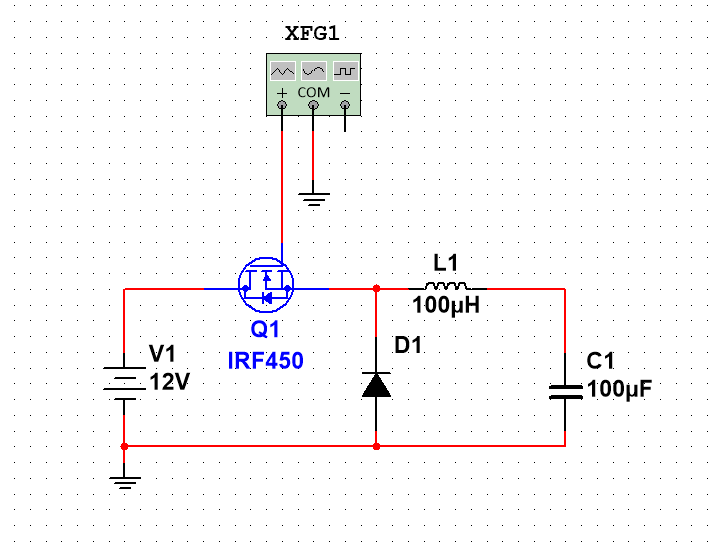

BUCK电路非常简单了，大家经常用Buck电路制作降压式开关电源。

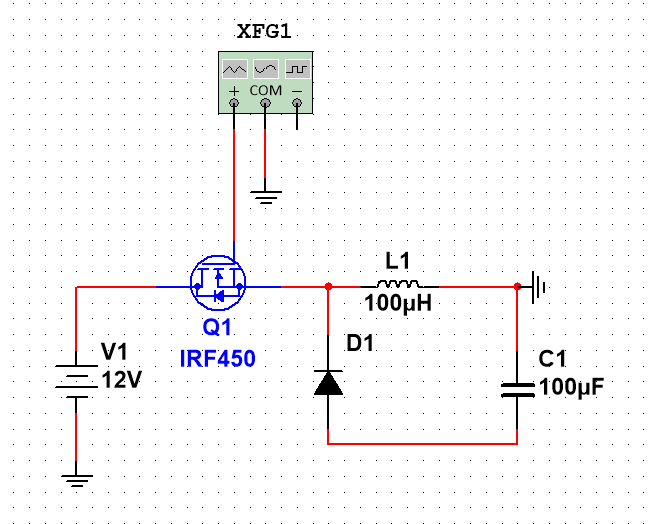

有时候也会见到使用Buck电路制作的负电源，方法就是将电路的输出接地，那么和DCDC芯片GND相连的网络就变成了负电压。
原理也非常简单，当Q1导通时L1储能，当Q1断开时L1就会释放能量也就是所谓的续流，此时电流会沿着L1、D1和C1顺时针流动，C1的负极自然就会产生负电压。通过分析就能发现Q1不能持续闭合，需要时不时得断开一下，也就是说DCDC芯片的振荡器占空比最大不能是100%，否则电路无法启动（启动瞬间芯片发现FB引脚电压距离设定值太远所以就占空比开到最大，如果100%那么就完犊子了）
