SATA3.0接口PCB布局走线注意事项

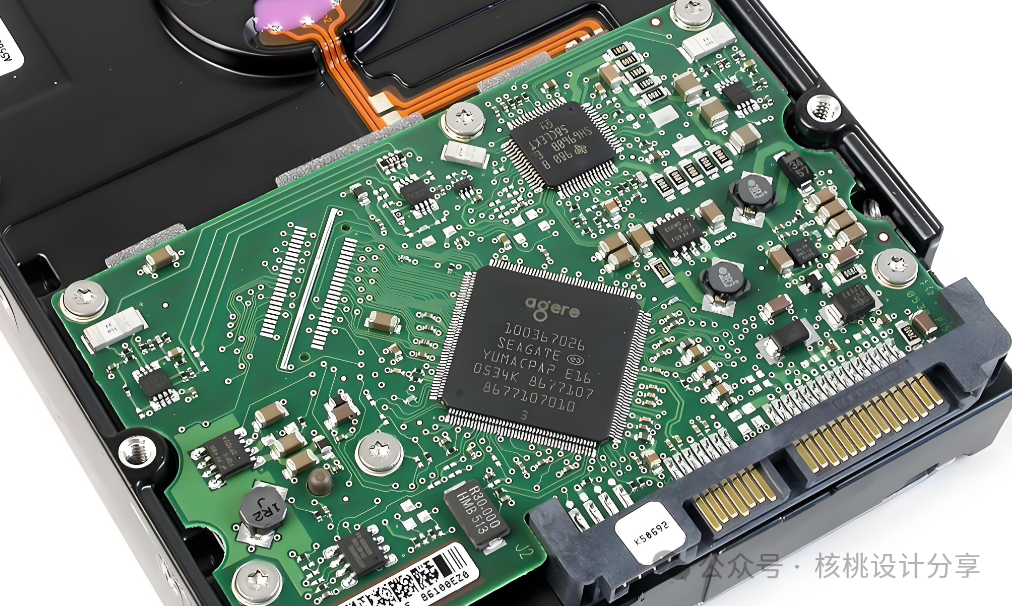

SATA是一种主板与大容量存储设备之间的通讯接口，是一种电脑总线！

接口管脚定义如下：

上图中右边属于电源管脚，我们主要看左边的信号管脚，可以看得出来，一共有两对差分信号，分别为A+和A-,B+和B- 。

阻抗与走线要求：

PCB布局走线时需重点注意事项，如下：

（1）AC耦合电容要对称放置，且需要靠近SATA接口放置。

 （2）差分对尽量走Top层，如果实在需要换层，最好不要超过两个过孔，而且打孔换层处必须要放置对称的缝合地过孔，且缝合地过孔和信号过孔之间的距离不能超过30mil。

（3）走线尽量采用弧线或者钝角，不能使用直角或者锐角。

（4）两对差分线必须有完整的地平面，避免出现连续的过孔阻断信号的回流路径。

（5）SATA座子的焊盘和AC耦合电容的焊盘底下必须要挖空一层以保证阻抗的连续性。
