西门子 PLC 串口转网口模块（三格电子）
一、功能概述

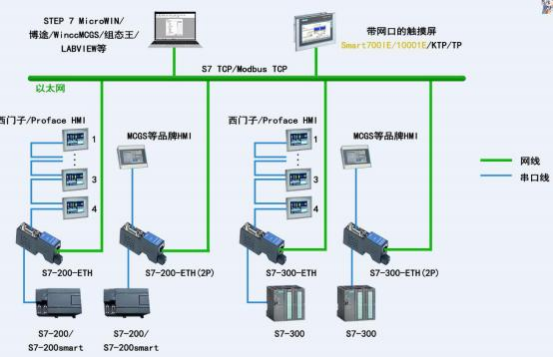

本文档是西门子 PLC 串口转以太网系列产品说明书，包含 SG-S7-200-ETH、 S7-200-ETH(2P) ，SG-S7-300-ETH ，SG-S7-300-ETH(2P)共四个产品。使用框图 如下图所示意。
1.1 产品功能
本系列产品用来给西门子 S7-200/300 PLC 串口扩展出网口来，扩展出来的 网口支持西门子 S7 TCP 协议和ModbusTCP 协议，可用来上下载程序及采集 PLC 内部数据。桥接型模块的 485 口还支持桥接 PPI 协议及 Modbus RTU 从站功能。
SG-S7-200-ETH 可以连接 200PLC ，扩展口是直通型，可以连接西门子和 Proface 触摸屏、多主站电缆、通讯板卡等。
SG-S7-200-ETH（2P）可以连接 200PLC ，扩展口是桥接型，可以连接不支 持多主站的触摸屏，如昆仑通态、威纶通、台达、步科等。
SG-S7-300-ETH 可以连接 200 和 300PLC ，扩展口是直通型，可以连接西门 子和 Proface 触摸屏、多主站电缆、通讯板卡等。
SG-S7-300-ETH（2P）可以连接 200 和 300PLC ，扩展口是桥接型，可以连 接不支持多主站的触摸屏，如昆仑通态、威纶通、台达、步科等。
直通型：模块的公母头的9 个针是直接连通的。 桥接型：模块的公母头的 485 是独立的。
SG-S7-200-ETH 和 SG-S7-200-ETH（2P）连接 PLC 支持 PPI 和 MPI 从协议， 用在 200PLC 上下载程序和采集 PLC 内部数据。
SG-S7-300-ETH 和 SG-S7-300-ETH（2P）连接 PLC 支持 PPI、MPI 从、MPI 主从和 Profibus 协议，用在 S7-200 和 S7-300 PLC 上下载程序和采集 PLC 内部数 据。
1.2 产品特点
支持多主站通讯，直通型模块扩展的口可连接其它支持多主站的设备，桥接 型模块的扩展口可连接 ModbusRTU 主站或不支持多主站的 PPI 主站。
支持从 PLC 口取电或外部独立 24V 供电。
支持自适应波特率。
支持最大 1.5M 波特率。
支持 7 路 TCP 连接，S7+ModbusTCP 最多 7 路。
本模块 ModbusTCP 和 ModbusRTU 作为 Modbus 从站，支持 FC1 、FC2 、 FC3 、FC4 、FC5 、FC6 、FC16 功能码，可通过配置软件自定义数据区映射或采 用默认映射。
1.3 S7-200/300/400-ETH 系列选型表
| S7-200/300/400-ETH 系列选型表 | ||||
| 产品型号 | 支持 PLC | 类型 | 支持 PLC 协议 | 扩展口功能 |
| SG-S7-200-ETH | S7-200 | 直通型 | PPI 、MPI 从 | 可接支持西门子多主站的设备 |
| SG-SE200-ETH（2P） | S7-200 | 桥接型 | PPI 、MPI 从 | 可接 ModbusRTU 主站或不支持多主站的 PPI 主站设备 |
| SG-S7-300-ETH | S7-200 S7-300 | 直通型 | PPI 、MPI 从、MPI 主从、Profibus | 可接支持西门子多主站的设备 |
| SG-S7-300-ETH（2P） | S7-200 S7-300 | 桥接型 | PPI 、MPI 从、MPI 主从、Profibus | 可接 ModbusRTU 主站或不支持多主站的 PPI 主站设备 |
二、配置软件说明
S7-200/300/400-ETH 系列产品共用一个配置软件，该软件如下：
如上图所示，该软件分为 5 个页面：网口参数、S7 485 参数、扩展口 485 参 数、Modbus 映射表和 Modbus 映射计算。
2.1 软件参数

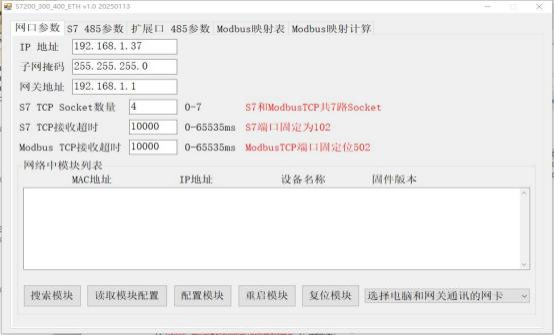

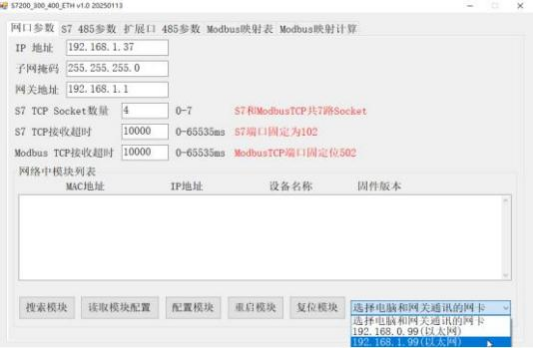

2.1.1 网口参数
网口参数用来指定模块的网络参数：
| 参数 | 参数说明 |
| IP 地址、子网掩 码、网关地址 | 按实际分配给模块的网络信息填写 |
| S7 TCP Socket 数 量 | S7 TCP 和 ModbusTCP 共享 7 路 Socket ，用户根据实 际需求设置 |
| S7 TCP 接收超 时、Modbus TCP 接收超时 | 当 TCP 多长时间没有接收到客户端的数据就断开 TCP 连接，防止 TCP 假死 |

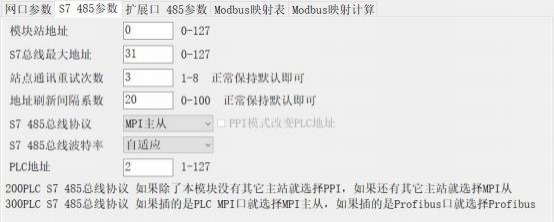

2.1.2 S7 485 参数
接 PLC 口的 DB9 公头的参数。
| 参数 | 参数说明 |
| 模块站地址 | 本模块在 S7 485 总线上的地址，不要其它站冲 突 |
| S7 总线最大地址 | S7 485 总线上最大的设备地址，用来多主站令 牌环网 |
| 站点通讯重试次数 | PLC 响应超时或失败最多重试次数 |
| 地址刷新间隔系数 | 保持默认即可 |
| S7 485 总线协议 | 插在 S7-200 的 PPI 通讯口上时选择 PPI 模 式；插在有网络读写通讯的 S7-200 的 PPI 通讯 口上或者插在 EM277 上时选择 MPI 从模式；插 在 S7-300 的 MPI 通讯口上时选择 MPI 主 从模式；插在 S7-300 的 profibus 通讯口时选 择 profibus 模式 |
| PPI 模式改变 PLC 地址 | 如果下载的程序包含系统块且系统块改变了 PLC 地址则需要勾选此选项，否则不用打钩 |
| S7 485 总线波特率 | 根据实际情况选择 |
| PLC 地址 | PLC 的站地址 |

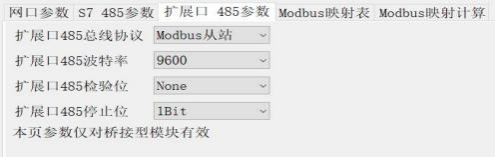

2.1.3 扩展口 485 参数
扩展口485 参数只在桥接型模块有效，直通型模块下无效。

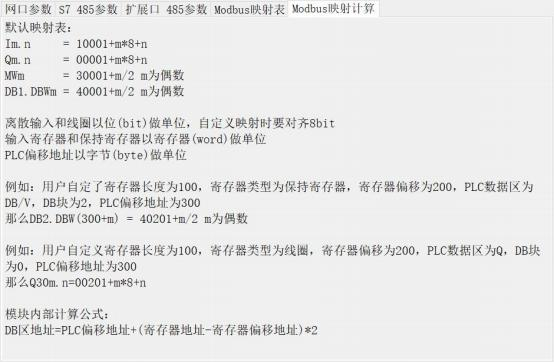

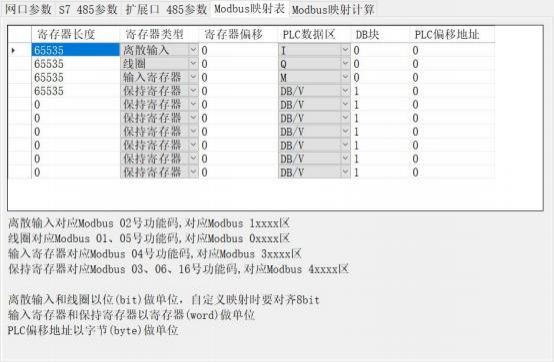

2.1.4 Modbus 映射表
用户可自定义 Modbus 和 PLC 内部区域映射关系。
2.2 软件使用流程
打开软件选择和模块连接的网卡，点击搜索模块，之后配置模块即可。 本软件也可以读取模块配置、重启模块和复位模块。
三、硬件参数
| 硬件参数 | 参数说明 |
| 电源 | 24V，可从 PLC 通讯口直接取电或通过独立电源端子 供电，带过压过流防反接保护 |
| 工作温度 | -30~75℃ |
| 工作湿度 | 5%~95%无冷凝 |
| DB9 公头 | 接 PLC 通讯口，支持波特率 9600-1.5M |
| DB9 母头 | 扩展口，直通型和 DB9 公头直接连通，桥接型和 DB9 母头的 485 独立，桥接型支持波特率 9600-187500 |
| RJ45 网口 | 10/ 100M 自适应 |
3.1 电源端子
本系列产品的电源端子如下：
| 电源端子符号 | 功能说明 |
| + - | 如果不能通过 PLC 口取电，可以通过此接口供电，要 求 DC 24V |
3.2 RJ45 以太网口
本系列产品的 RJ45 以太网口如上图：
| 以太网口符号 | 功能说明 |
| ETH | 10/ 100M 自适应 |
3.3 指示灯说明
本系列产品有两个指示灯，如下：
| 指示灯 | 功能说明 |
| PW | 接通电源，常亮指示设备供电正常 |
| SY | 系统灯，常亮代表锁定波特率，闪烁代表未锁定波特 率 |
3.4 DB9 公头说明
本系列产品的 DB9 公头用来接 PLC 通讯口.

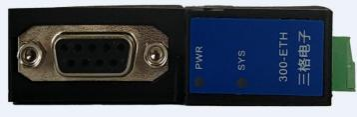

3.5 DB9 母头说明
本系列产品的 DB9 母头用来是扩展口。
直通型的模块 DB9 母头和 DB9 公头 9 个针是直接接通的。
桥接型的模块 DB9 母头和 DB9 公头的 485 是独立的，即母头的 3、8 脚和公 头的 3 、8 脚是独立的。
3.6 复位按键
本系列产品的复位按键如下：
如果模块工作异常或忘记 IP 可以长按此按键 5s 以上直到 SYS 灯闪烁为止来 清除当前配置，模块清除完配置之后按默认参数工作。
四、编程调试
4.1 STEP 7-Micro/WIN 下载调试

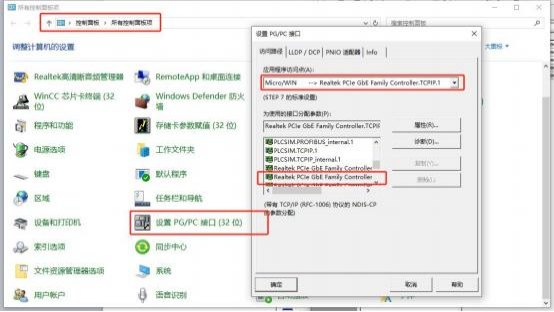

1 、在控制面板设置 PG/PC 接口(32)位，把 Micro/WIN 的访问路径设置为电 脑网卡
2 、连接模块和电脑，设置模块为 PPI 或 MPI 从模式

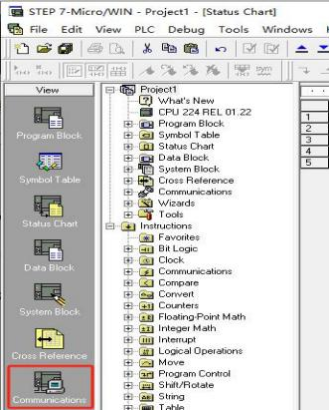

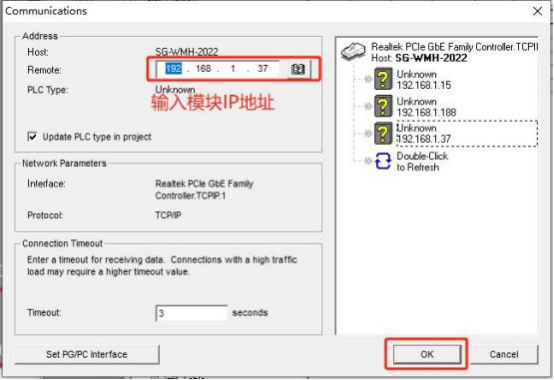

3 、打开 STEP 7-Micro/WIN ，在软件左侧点击 Communications ，在弹出的窗 口输入模块的 IP 地址并点确定

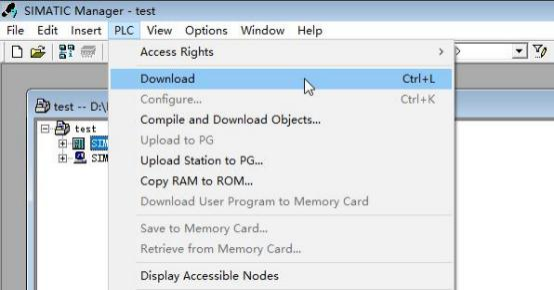

4.2 STEP7 下载调试
1 、连接模块和电脑，设置模块为 MPI 主从或 Profibus 模式

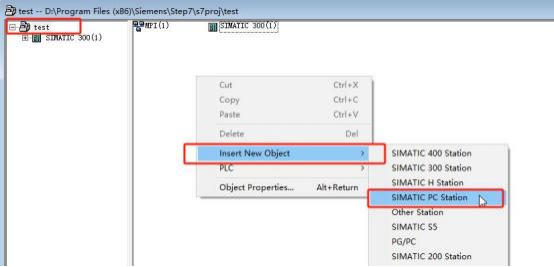

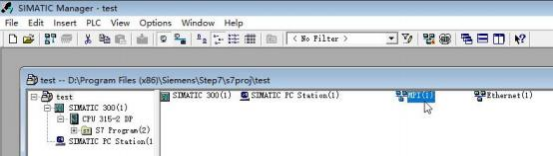

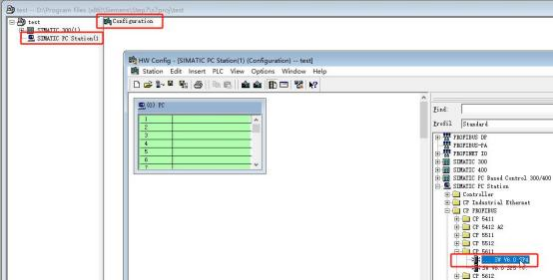

2 、打开 STEP7 创建工程添加 300 PLC 并添加 PC 站 添加300PLC 和程序过程略过

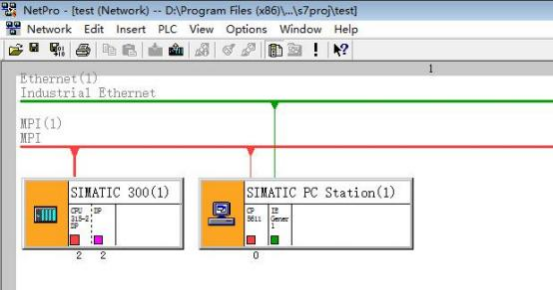

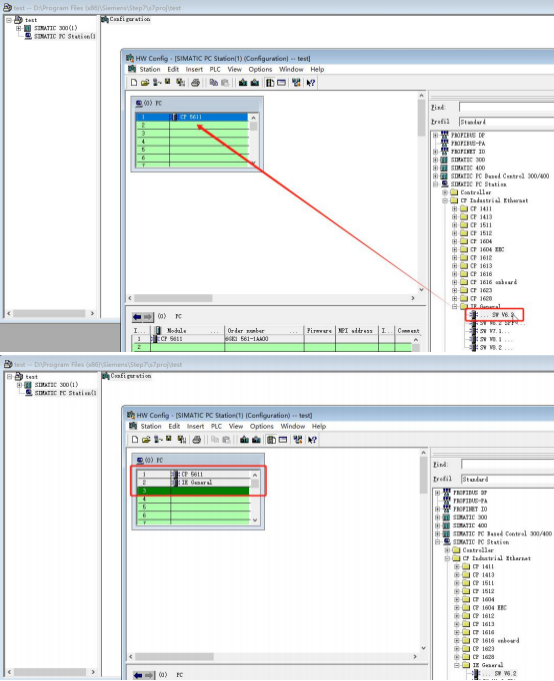

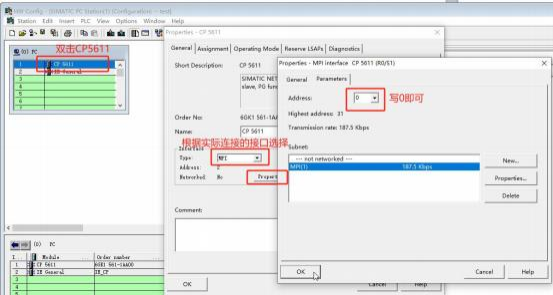

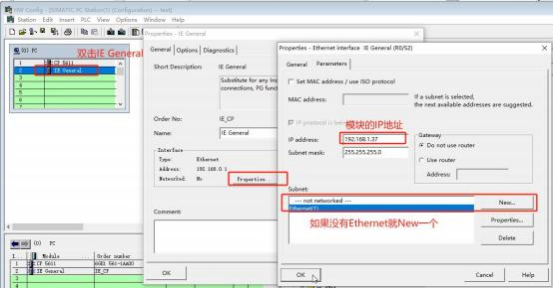

3 、给 PC 站添加 CP5611 卡和以太网卡
