Day 47 注意力热图可视化

ops 2025/9/7 6:30:20

@浙大疏锦行

这个注意力热图是通过钩子机制 register_forward_hook 捕获最后一个卷积层（conv3）的输出特征图。

通道权重计算：对特征图的每个通道进行全局平均池化，得到通道重要性权重。
热力图生成：将高权重通道的特征图缩放至原始图像尺寸，与原图叠加显示。

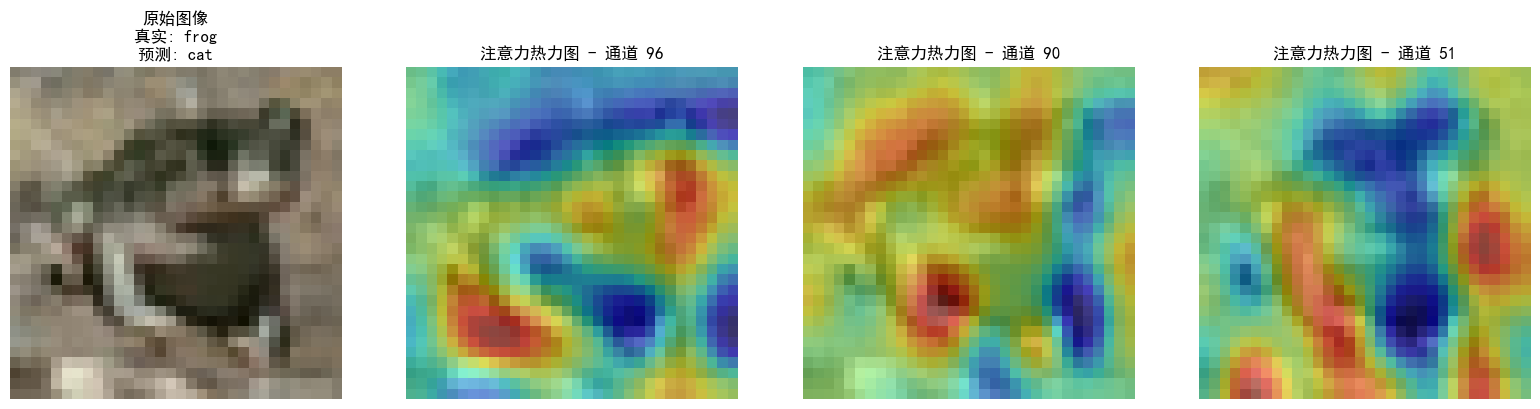

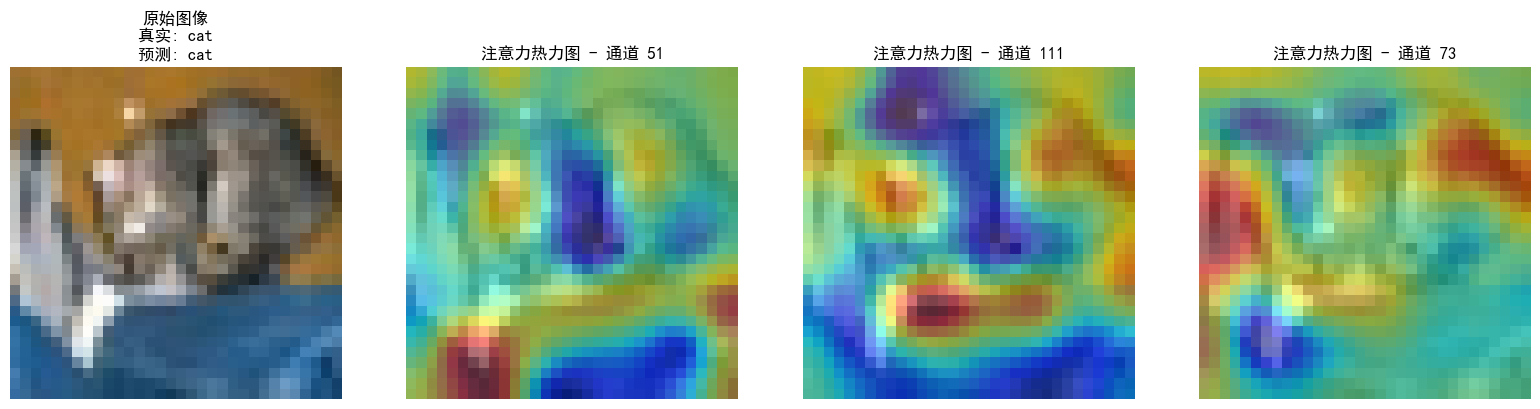

热力图（红色表示高关注，蓝色表示低关注）半透明覆盖在原图上。主要从以下方面理解：

高关注区域（红色）：模型认为对分类最重要的区域。
例如：
- 在识别 “狗” 时，热力图可能聚焦狗的面部、身体轮廓或特征性纹理。
- 若热力图错误聚焦背景（如红色区域在无关物体上），可能表示模型过拟合或训练不足。

多通道对比

不同通道关注不同特征：
例如：
- 通道 1 可能关注整体轮廓，通道 2 关注纹理细节，通道 3 关注颜色分布。
- 结合多个通道的热力图，可全面理解模型的决策逻辑。

可以帮助解释

检查模型是否关注正确区域（如识别狗时，是否聚焦狗而非背景）。
发现数据标注问题（如标签错误、图像噪声）。
向非技术人员解释模型决策依据（如 “模型认为这是狗，因为关注了眼睛和嘴巴”）。

# 可视化空间注意力热力图（显示模型关注的图像区域）
def visualize_attention_map(model, test_loader, device, class_names, num_samples=3):"""可视化模型的注意力热力图，展示模型关注的图像区域"""model.eval()  # 设置为评估模式with torch.no_grad():for i, (images, labels) in enumerate(test_loader):if i >= num_samples:  # 只可视化前几个样本breakimages, labels = images.to(device), labels.to(device)# 创建一个钩子，捕获中间特征图activation_maps = []def hook(module, input, output):activation_maps.append(output.cpu())# 为最后一个卷积层注册钩子（获取特征图）hook_handle = model.conv3.register_forward_hook(hook)# 前向传播，触发钩子outputs = model(images)# 移除钩子hook_handle.remove()# 获取预测结果_, predicted = torch.max(outputs, 1)# 获取原始图像img = images[0].cpu().permute(1, 2, 0).numpy()# 反标准化处理img = img * np.array([0.2023, 0.1994, 0.2010]).reshape(1, 1, 3) + np.array([0.4914, 0.4822, 0.4465]).reshape(1, 1, 3)img = np.clip(img, 0, 1)# 获取激活图（最后一个卷积层的输出）feature_map = activation_maps[0][0].cpu()  # 取第一个样本# 计算通道注意力权重（使用SE模块的全局平均池化）channel_weights = torch.mean(feature_map, dim=(1, 2))  # [C]# 按权重对通道排序sorted_indices = torch.argsort(channel_weights, descending=True)# 创建子图fig, axes = plt.subplots(1, 4, figsize=(16, 4))# 显示原始图像axes[0].imshow(img)axes[0].set_title(f'原始图像\n真实: {class_names[labels[0]]}\n预测: {class_names[predicted[0]]}')axes[0].axis('off')# 显示前3个最活跃通道的热力图for j in range(3):channel_idx = sorted_indices[j]# 获取对应通道的特征图channel_map = feature_map[channel_idx].numpy()# 归一化到[0,1]channel_map = (channel_map - channel_map.min()) / (channel_map.max() - channel_map.min() + 1e-8)# 调整热力图大小以匹配原始图像from scipy.ndimage import zoomheatmap = zoom(channel_map, (32/feature_map.shape[1], 32/feature_map.shape[2]))# 显示热力图axes[j+1].imshow(img)axes[j+1].imshow(heatmap, alpha=0.5, cmap='jet')axes[j+1].set_title(f'注意力热力图 - 通道 {channel_idx}')axes[j+1].axis('off')plt.tight_layout()plt.show()# 调用可视化函数
visualize_attention_map(model, test_loader, device, class_names, num_samples=3)
