LangGraph节点完整组成与要求详解

ops 2025/9/6 19:54:18

LangGraph节点完整组成与要求详解

概述

在LangGraph中，节点是构建状态图的基本单元，每个节点都有其特定的功能和结构。理解节点的组成和要求对于构建高效、可靠的状态流转系统至关重要。本文档详细介绍了LangGraph节点的完整组成结构和各项要求。

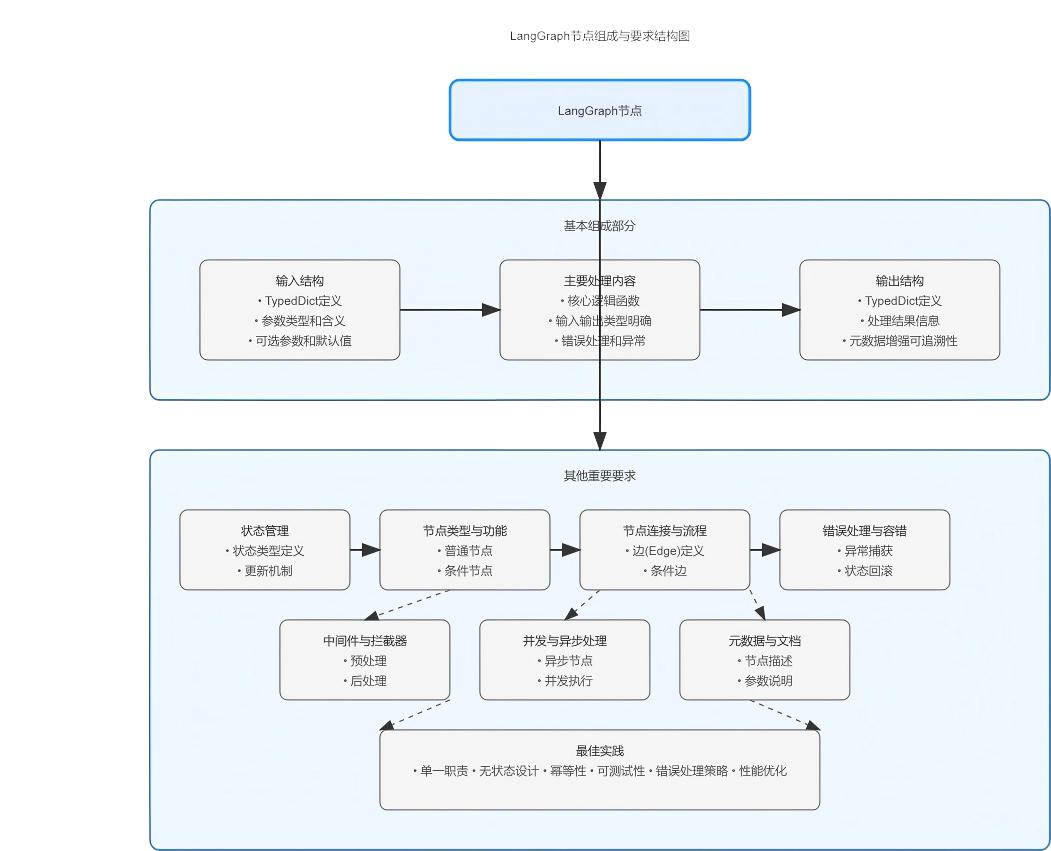

LangGraph节点完整组成结构图

在这里插入图片描述

上图展示了LangGraph节点的完整组成结构，包括三个基本组成部分（输入结构、主要处理内容、输出结构）和其他重要要求（状态管理、节点类型与功能等）。

节点的基本组成部分

1. 输入结构

输入结构定义了节点接收的数据格式和类型，通常使用TypedDict进行类型注解。

class NodeInput(TypedDict):question: str      # 输入的问题context: str       # 上下文信息user_id: int       # 用户ID

关键点：

明确定义输入参数的类型和含义
确保输入结构与实际使用场景匹配
考虑可选参数和默认值

详细内容：

TypedDict类型注解
输入参数定义
数据类型和含义
可选参数和默认值
输入验证机制
格式转换逻辑
上下文信息处理

2. 主要处理内容

主要处理内容是节点的核心逻辑，通常是一个函数，接收输入结构并返回输出结构。

def process_node(state: NodeInput) -> NodeOutput:# 处理逻辑answer = generate_answer(state["question"], state["context"])# 返回结果return {"answer": answer,"timestamp": datetime.now().isoformat()}

关键点：

函数签名必须明确指定输入和输出类型
处理逻辑应简洁、高效
考虑错误处理和异常情况
避免副作用，保持函数纯度

详细内容：

核心逻辑函数
函数签名定义
处理逻辑实现
错误处理机制
异常情况处理
副作用控制
函数纯度保持

3. 输出结构

输出结构定义了节点返回的数据格式和类型，同样使用TypedDict进行类型注解。

class NodeOutput(TypedDict):answer: str        # 生成的答案timestamp: str     # 处理时间戳confidence: float  # 置信度评分

关键点：

输出结构应包含处理结果的所有必要信息
考虑下游节点的需求，设计合适的输出格式
包含元数据（如时间戳、置信度等）以增强可追溯性

详细内容：

TypedDict类型注解
输出参数定义
结果数据格式
元数据包含
时间戳信息
置信度评分
可追溯性信息

节点的其他重要要求

1. 状态管理

状态类型定义

# 整体状态（在节点间共享）
class OverallState(TypedDict):shared_data: str   # 共享数据user_id: int       # 用户IDsession_id: str    # 会话ID# 私有状态（仅在特定节点间共享）
class PrivateState(TypedDict):internal_data: str # 内部处理数据temp_results: dict # 临时结果

状态更新机制

节点必须正确处理和更新状态，确保数据的一致性和完整性。

def update_state_node(state: OverallState) -> OverallState:# 更新状态new_state = state.copy()new_state["shared_data"] = process_data(state["shared_data"])return new_state

状态隔离

控制不同节点间的数据可见性，确保敏感数据不被未授权的节点访问。

# 节点1生成私有数据
def node_1(state: OverallState) -> Node1Output:return {"private_data": "敏感信息"}# 节点2接收私有数据
def node_2(state: Node2Input) -> OverallState:# 处理私有数据return {"shared_data": "处理结果"}# 节点3无法访问私有数据
def node_3(state: OverallState) -> OverallState:# 只能访问共享数据return {"shared_data": "进一步处理"}

2. 节点类型与功能

普通节点

执行特定任务并更新状态的节点。

def normal_node(state: OverallState) -> OverallState:# 执行任务result = perform_task(state)# 更新状态return {**state, "result": result}

条件节点

基于状态决定下一个执行节点的特殊节点。

def condition_node(state: OverallState) -> str:if state["confidence"] > 0.8:return "high_confidence_node"else:return "low_confidence_node"

入口节点

接收初始输入，通常与START节点连接。

def entry_node(state: OverallState) -> OverallState:# 初始化处理initialized_state = initialize(state)return initialized_state

出口节点

标记流程结束，通常与END节点连接。

def exit_node(state: OverallState) -> OverallState:# 最终处理final_state = finalize(state)return final_state

3. 节点连接与流程控制

边(Edge)定义

明确节点间的连接关系，定义数据流向。

# 创建状态图
builder = StateGraph(OverallState)# 添加节点
builder.add_node("node_1", node_1)
builder.add_node("node_2", node_2)
builder.add_node("node_3", node_3)# 添加边
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", "node_3")

条件边

基于状态值决定流向的边。

# 添加条件边
builder.add_conditional_edges("node_1",condition_node,{"high_confidence": "node_2","low_confidence": "node_3"}
)

序列连接

使用add_sequence方法简化节点序列的连接。

# 序列连接节点
builder = StateGraph(OverallState).add_sequence([node_1, node_2, node_3])
builder.add_edge(START, "node_1")

4. 错误处理与容错

异常捕获

处理节点执行过程中的错误，防止系统崩溃。

def robust_node(state: OverallState) -> OverallState:try:# 尝试执行主要逻辑result = perform_critical_operation(state)return {**state, "result": result}except Exception as e:# 捕获并处理异常print(f"Error in robust_node: {str(e)}")return {**state, "error": str(e), "status": "failed"}

状态回滚

在失败时恢复到之前的状态，确保数据一致性。

def transactional_node(state: OverallState) -> OverallState:# 保存原始状态original_state = state.copy()try:# 尝试更新状态new_state = update_state(state)# 验证新状态if not validate_state(new_state):raise ValueError("Invalid state")return new_stateexcept Exception as e:# 回滚到原始状态print(f"Rolling back due to error: {str(e)}")return {**original_state, "error": str(e)}

重试机制

对临时性错误进行重试，提高系统的可靠性。

def retry_node(state: OverallState) -> OverallState:max_retries = 3retry_delay = 1  # 秒for attempt in range(max_retries):try:# 尝试执行操作result = perform_unreliable_operation(state)return {**state, "result": result}except TemporaryError as e:if attempt == max_retries - 1:# 最后一次尝试仍然失败return {**state, "error": f"Failed after {max_retries} attempts: {str(e)}"}# 等待后重试time.sleep(retry_delay)retry_delay *= 2  # 指数退避

5. 中间件与拦截器

预处理

在节点执行前对输入进行处理，如数据验证、格式转换等。

def preprocess_input(func):def wrapper(state):# 验证输入if not validate_input(state):raise ValueError("Invalid input")# 转换格式formatted_state = format_input(state)# 调用原始函数return func(formatted_state)return wrapper@preprocess_input
def processed_node(state: OverallState) -> OverallState:# 处理逻辑return process_data(state)

后处理

在节点执行后对输出进行处理，如结果格式化、日志记录等。

def postprocess_output(func):def wrapper(state):# 调用原始函数result = func(state)# 格式化输出formatted_result = format_output(result)# 记录日志log_result(formatted_result)return formatted_resultreturn wrapper@postprocess_output
def processed_node(state: OverallState) -> OverallState:# 处理逻辑return process_data(state)

日志记录

跟踪节点执行过程，便于调试和监控。

def log_execution(func):def wrapper(state):# 记录开始时间start_time = time.time()# 记录输入logger.info(f"Entering {func.__name__} with state: {state}")try:# 调用原始函数result = func(state)# 记录成功execution_time = time.time() - start_timelogger.info(f"{func.__name__} completed successfully in {execution_time:.2f}s")return resultexcept Exception as e:# 记录错误execution_time = time.time() - start_timelogger.error(f"{func.__name__} failed after {execution_time:.2f}s: {str(e)}")# 重新抛出异常raisereturn wrapper@log_execution
def logged_node(state: OverallState) -> OverallState:# 处理逻辑return process_data(state)

6. 并发与异步处理

异步节点

支持异步操作和等待，提高系统的响应性。

import asyncioasync def async_node(state: OverallState) -> OverallState:# 异步操作1task1 = asyncio.create_task(async_operation1(state))# 异步操作2task2 = asyncio.create_task(async_operation2(state))# 等待所有任务完成results = await asyncio.gather(task1, task2)# 合并结果return {**state, "result1": results[0], "result2": results[1]}

并发执行

多个节点同时运行，提高系统的吞吐量。

def concurrent_node(state: OverallState) -> OverallState:# 创建线程池with ThreadPoolExecutor(max_workers=3) as executor:# 提交任务future1 = executor.submit(operation1, state)future2 = executor.submit(operation2, state)future3 = executor.submit(operation3, state)# 等待所有任务完成results = {"result1": future1.result(),"result2": future2.result(),"result3": future3.result()}# 合并结果return {**state, **results}

资源管理

处理共享资源的访问，避免竞争条件和死锁。

# 使用锁保护共享资源
resource_lock = threading.Lock()def resource_access_node(state: OverallState) -> OverallState:# 获取锁with resource_lock:# 访问共享资源shared_resource = get_shared_resource()# 更新资源updated_resource = update_resource(shared_resource, state)# 保存资源save_shared_resource(updated_resource)return state

7. 元数据与文档

节点描述

说明节点功能和用途，便于理解和维护。

def data_processing_node(state: OverallState) -> OverallState:"""处理输入数据的节点。该节点接收原始数据，进行清洗、转换和增强处理，然后返回处理后的数据供下游节点使用。Args:state: 包含输入数据的整体状态Returns:更新后的状态，包含处理后的数据Raises:ValueError: 当输入数据格式不正确时ProcessingError: 当数据处理过程中出现错误时"""# 处理逻辑processed_data = process_data(state["raw_data"])return {**state, "processed_data": processed_data}

参数说明

详细描述输入输出参数，确保正确使用。

class NodeInput(TypedDict):"""数据处理节点的输入结构。Attributes:raw_data (str): 原始数据，可以是文本、JSON或其他格式processing_options (dict): 处理选项，控制数据处理的方式- "normalize" (bool): 是否进行数据标准化，默认为True- "validate" (bool): 是否验证数据完整性，默认为True- "enhance" (bool): 是否增强数据，默认为Falseuser_context (dict, optional): 用户上下文信息，用于个性化处理"""raw_data: strprocessing_options: dictuser_context: dict

示例代码

提供使用示例，展示节点的正确用法。

def example_usage():"""数据处理节点的使用示例。展示如何正确调用数据处理节点，并处理可能的异常情况。"""# 准备输入状态input_state = {"raw_data": "{\"name\": \"John\", \"age\": 30}","processing_options": {"normalize": True,"validate": True,"enhance": True},"user_context": {"user_id": 12345,"preferences": {"language": "zh-CN"}}}try:# 调用节点result_state = data_processing_node(input_state)# 处理结果print(f"处理结果: {result_state['processed_data']}")except ValueError as e:print(f"输入数据错误: {str(e)}")except ProcessingError as e:print(f"处理过程中出现错误: {str(e)}")
