FPGA|Quartus II 中使用TCL文件进行引脚一键分配
在FPGA设计过程中，合理的引脚分配是确保硬件功能正确实现的关键步骤之一。Quartus II 提供了通过 TCL（Tool Command Language）脚本自动化引脚分配的功能，这不仅可以大大提高设计效率，还能够确保引脚分配的精确性和可重复性。本文将详细介绍如何在 Quartus II 中使用 TCL 文件进行引脚一键分配，提高设计流程的自动化程度。
1 导出tcl文件
1.1 查看要导出的引脚

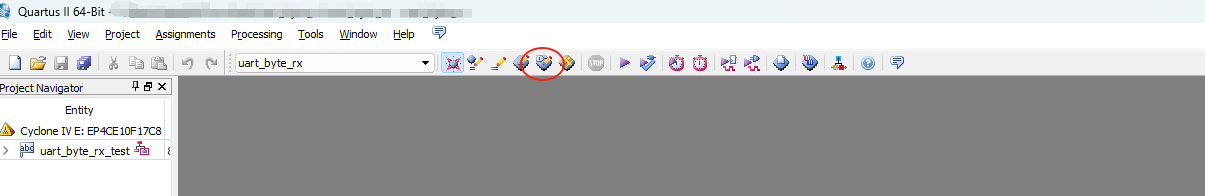

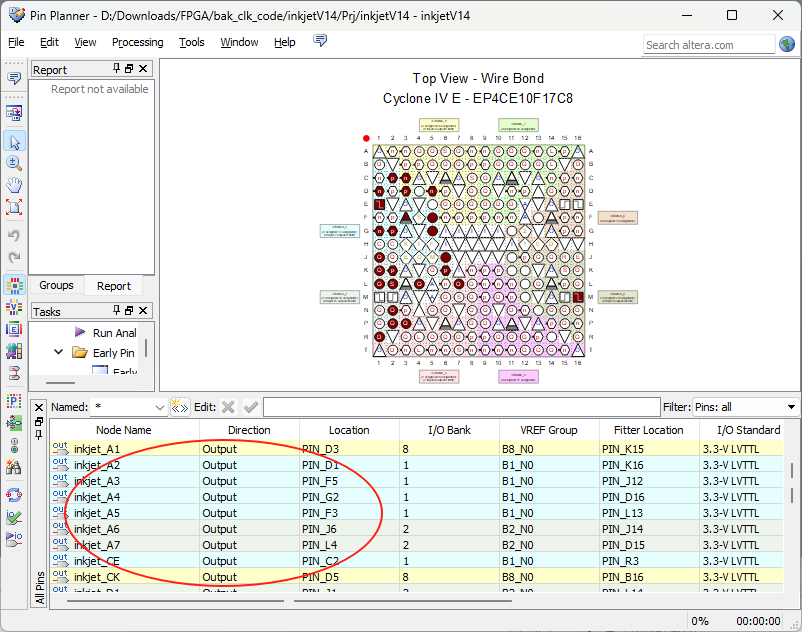

如下图所示，导出的引脚为下图所示的引脚：

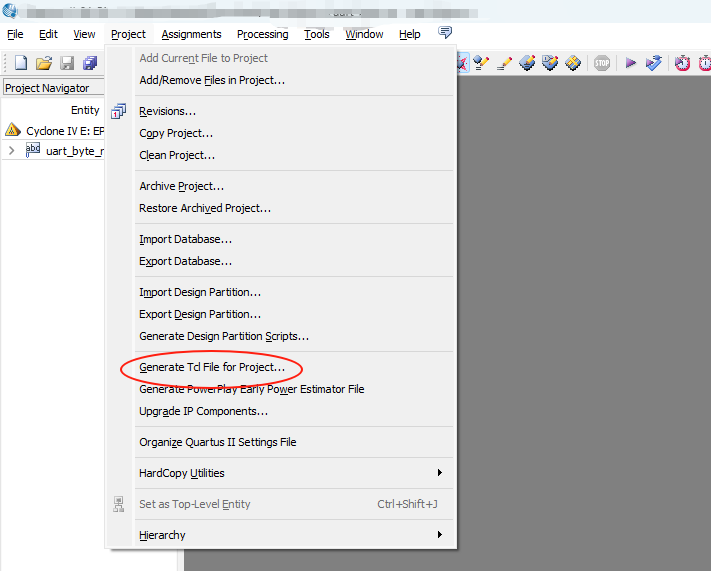

1.2 导出tcl文件步骤

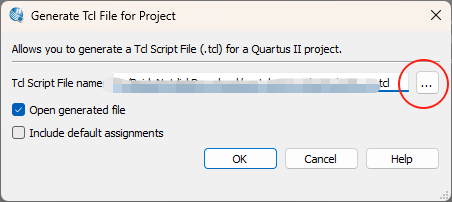

这里选择tcl保存位置：
导出成功应该是这样的：
其实我们只需要自己需要的配置文件就可以了，比如只取set_location_assignment和set_instance_assignment：
set_location_assignment PIN_P3 -to EnPrintset_location_assignment PIN_L7 -to PowerOnset_location_assignment PIN_E1 -to in_clkset_location_assignment PIN_M16 -to in_rstset_location_assignment PIN_D3 -to inkjet_A1set_location_assignment PIN_D1 -to inkjet_A2set_location_assignment PIN_F5 -to inkjet_A3set_location_assignment PIN_G2 -to inkjet_A4set_location_assignment PIN_F3 -to inkjet_A5set_location_assignment PIN_J6 -to inkjet_A6set_location_assignment PIN_L4 -to inkjet_A7set_location_assignment PIN_C2 -to inkjet_CEset_location_assignment PIN_D5 -to inkjet_CKset_location_assignment PIN_J1 -to inkjet_D1set_location_assignment PIN_K1 -to inkjet_D2set_location_assignment PIN_L1 -to inkjet_D3set_location_assignment PIN_P2 -to inkjet_D4set_location_assignment PIN_K2 -to inkjet_S1set_location_assignment PIN_L2 -to inkjet_S2set_location_assignment PIN_N2 -to inkjet_S3set_location_assignment PIN_R1 -to inkjet_S4set_location_assignment PIN_C3 -to inkjet_SHset_location_assignment PIN_G1 -to inkjet_VLset_location_assignment PIN_G5 -to inkjet_VPCset_location_assignment PIN_K6 -to inkjet_VPKset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to EnPrintset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to PowerOnset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to in_clkset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to in_rstset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A1set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A2set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A3set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A4set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A5set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A6set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_A7set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_CEset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_CKset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_D1set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_D2set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_D3set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_D4set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_S1set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_S2set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_S3set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_S4set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_SHset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_VLset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_VPCset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to inkjet_VPKset_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to temp_clk
1.3 tcl语法介绍
-
set_location_assignment
功能：该命令用于将特定的逻辑元素（如FPGA中的输入/输出引脚、存储器块等）分配到特定的物理位置（引脚、块）上。
语法：
set_location_assignment location -to instance
location： 指定要分配的物理位置（例如，具体的引脚编号）。
instance： 指定要进行位置分配的设计实例或信号。
用途：通常用于在FPGA设计中强制特定的模块或引脚占用特定的硬件位置，确保信号的正确路由和时序要求。通过合理的引脚分配，可以减少信号延迟和电路拥塞。 -
set_instance_assignment
功能：该命令用于设置特定实例的属性或约束，可能包括配置信息、实现方式或特定的制造工艺选择。
语法：
set_instance_assignment property value -to instance
property： 指定要设置的属性，例如速度等级、功耗模式等。
value： 给定属性的值，例如可以是“FAST”或“SLOW”等。
instance： 指定要更改属性的设计实例。
2 导入tcl文件
2.1 将tcl文件添加到项目里
这里右键添加tcl文件到项目里面

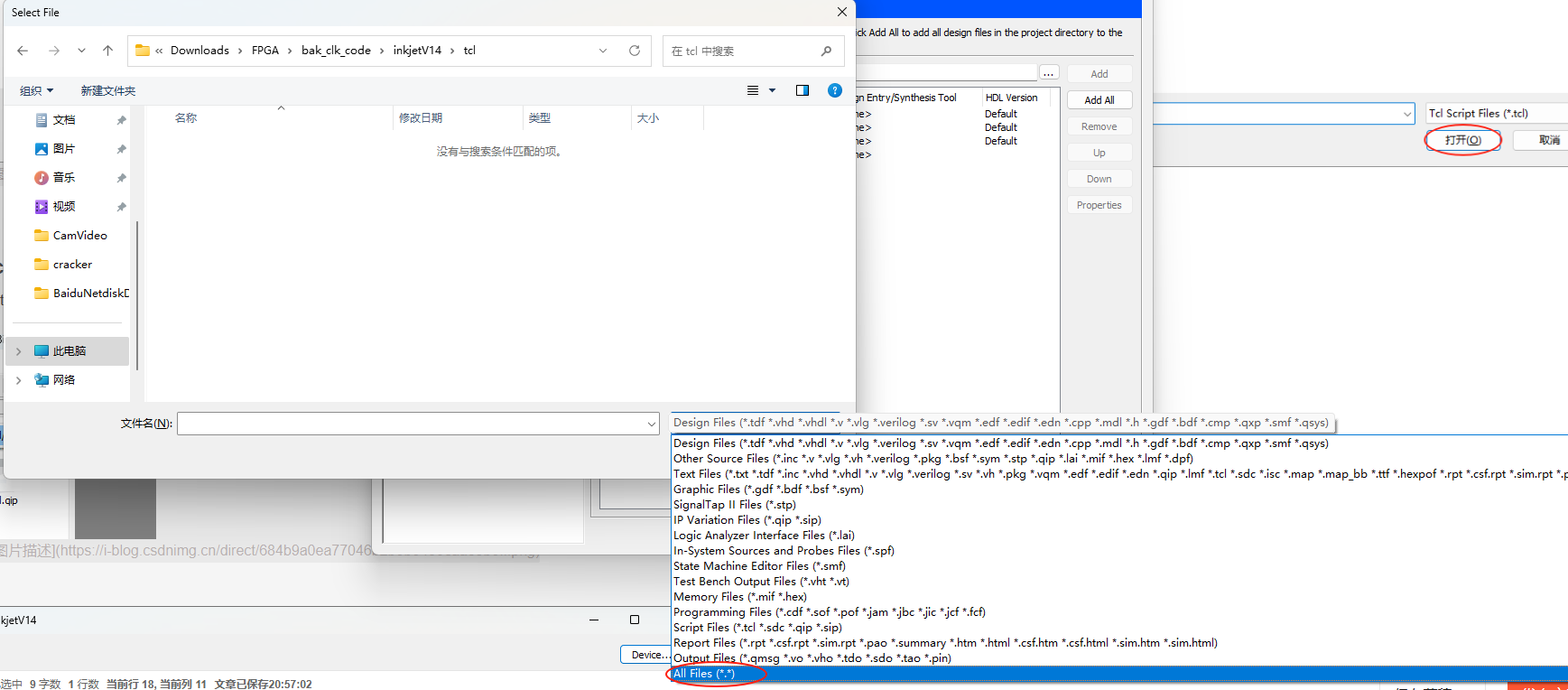

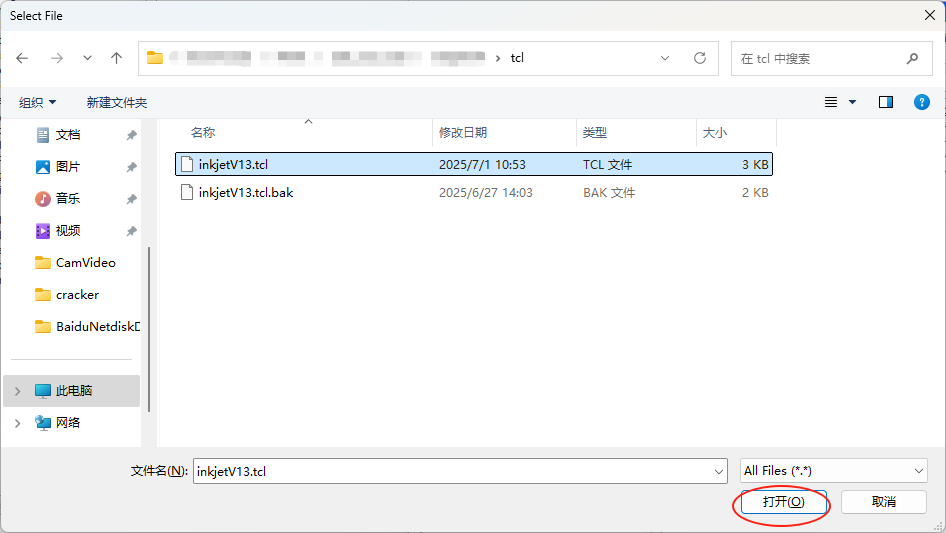

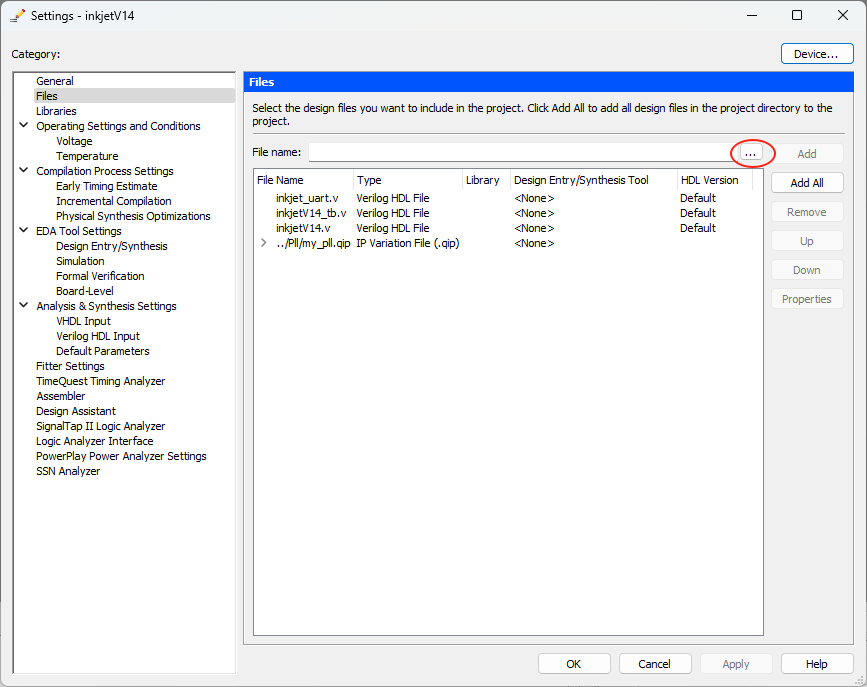

这里选择tcl所在位置

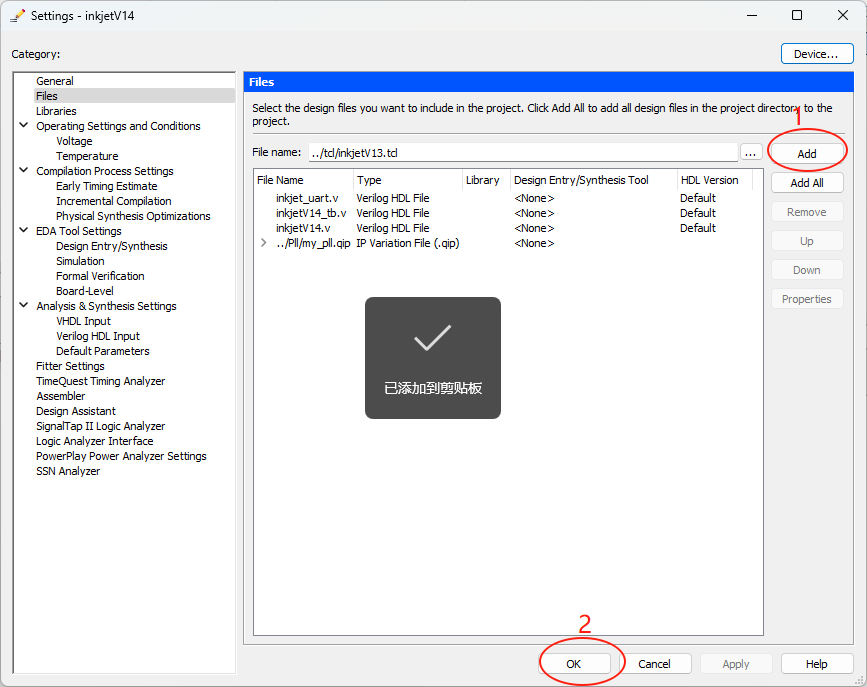

这里一定要选add，不然添加不进去。

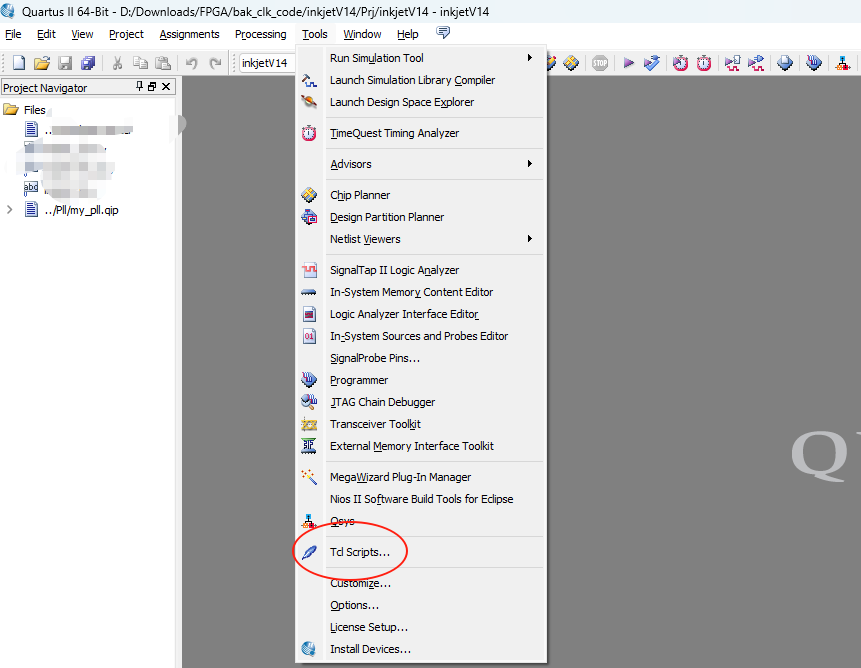

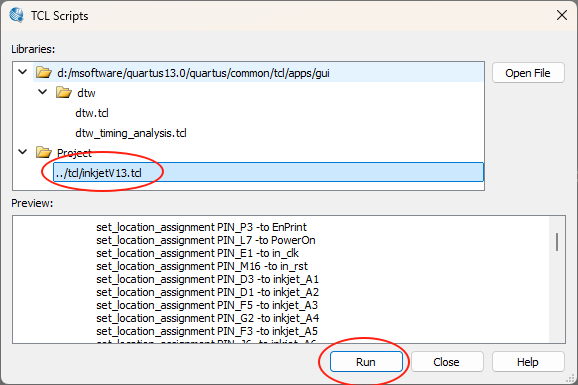

2.2 运行tcl文件
这里就表示已经将tcl文件设置完成，可以直接查看：
总结
在FPGA设计过程中，合理的引脚分配至关重要，它确保了硬件功能的正确实现。使用TCL脚本进行引脚分配不仅节省了手动配置的时间，还减少了人为错误的风险，使得设计流程更加流畅。通过设置具体的引脚位置和实例属性，可以快速实现符合设计需求的配置。组合set_location_assignment和set_instance_assignment等命令，我可以有条不紊地管理引脚和实例，确保逻辑与物理的有效匹配。
