源码解析-时间轮[HashedWheelTimer]

一、介绍

**时间轮 **: 是一种 高效, 低内存 开销的定时器 来管理海量,短周期的定时任务,比如心跳检测, 最著名的就是 Netty 库中的 io.netty.util.HashedWheelTimer.
本文深入剖析 Netty 中 HashedWheelTimer 的实现原理，介绍其核心数据结构与工作流程，包括时间轮的设计、任务调度机制及定时任务的执行过程.
本文的 Netty-common.jar 版本是4.1.121.Final.jar， 不同版本源码有一定的区别.

二、架构

2.1 结构

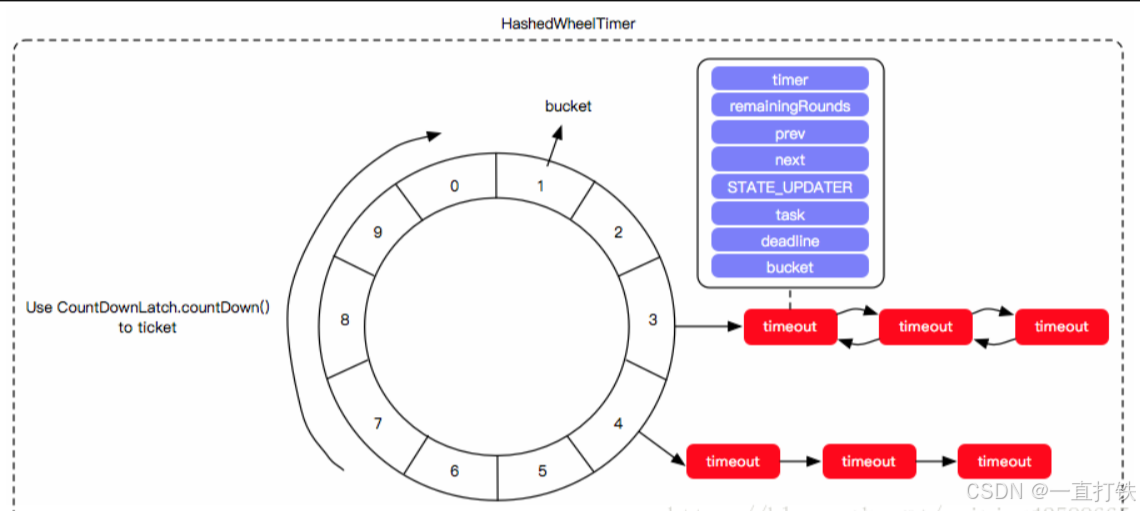

如图：
HashedWheelTimer代表时间轮，是一个==环形队列，==底层使用数组实现
每个槽存储一个HashedWheelBucket. 这个bucket就是存储任务列表的容器，里面有一个的双向链表HashedWheelTimeout.
每一个HashedWheelTimeout里面有一个timer(TimerTask)代表任务

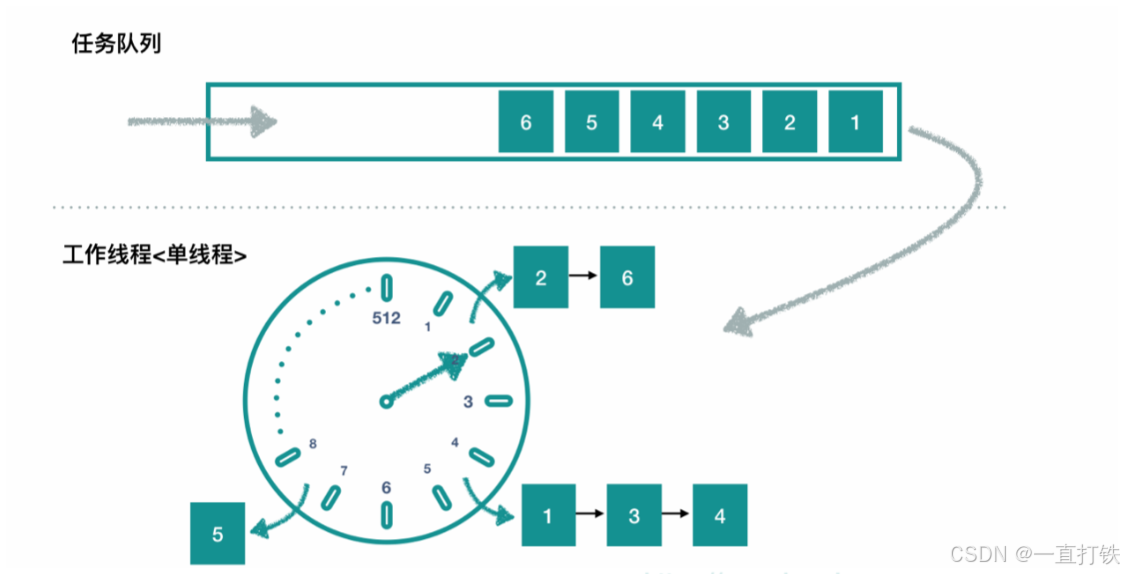

2.2 整体执行流程

三、对比

Timer: Java源码分析 – 任务调度 Timer

维度	Timer	ScheduledThreadPoolExecutor	HashedWheelTimer
实现机制	单线程，基于 wait/notify 机制调度任务	基于 DelayQueue（优先队列 + 堆排序），线程池消费延时任务	时间轮算法（环形数组 + 槽位 + 链表），任务分桶存放，tick 推进调度
时间复杂度	添加/取消任务 O(n)，需要遍历或重排	添加/取消任务 O(logN)，堆排序维护	添加/取消任务 O(1)，执行时根据槽位遍历
精度	毫秒级，但误差较大	纳秒级（较高精度）	毫秒级（取决于 tickDuration，非绝对精准）
并发能力	单线程，无法并发执行多个任务	多线程执行任务，支持高并发	单独一个 worker 线程推进 tick，低开销，高并发场景下仍能处理海量定时任务
可扩展性	不可扩展，线程模型固定	可配置核心线程数，适合任务较少但要求精度高的场景	wheel 大小可调，适合定时任务量大的场景
任务数上限	任务多时调度效率急剧下降	任务数太多时堆操作成本高，性能下降	可轻松支撑数十万甚至上百万任务（低内存占用）
适用场景	简单定时任务（如 demo、小工具）	少量高精度定时任务（如调度器、定时统计、定时任务框架）	大量定时任务（如 Netty 定时心跳、延迟队列、网络超时管理）
局限性	单线程瓶颈，任务执行慢可能阻塞后续任务	堆操作开销大，任务量过多性能急剧下降	精度有限，不适合严格实时性任务；只适合延迟/超时类任务，不适合周期性复杂调度

一句话总结：

• Timer → 简单轻量的单线程定时器，只适合小 demo 或低并发场景
• ScheduledThreadPoolExecutor → 任务量不大但要求较高精度的定时任务调度（调度中心、后台任务执行）
• HashedWheelTimer → 高并发、大量定时任务，性能优先，精度要求不高（Netty、心跳、超时检测）

四、源码分析

4.1 初始化 - 构造函数

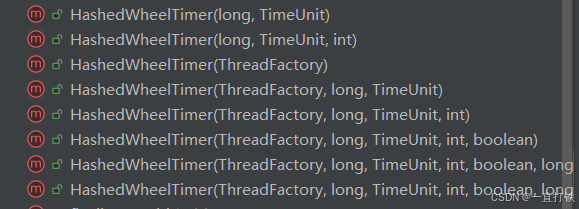

构造函数比较多，我们就以参数最多的分析, 参数解析：

• threadFactory： 用来创建一个Thread 后续运行 task. 这里可以自定义[指定优先级，是否守护线程]， 如果不传默认：Executors.defaultThreadFactory()
• tickDuration: 每一个tick(刻度) 的时间间隔, 即时间轮推进一个槽位所需要的时间. tickDuration 越小，时间精度越高，但 CPU 消耗越大.
• unit: 时间单位
• ticksPerWheel： 槽位数量 . 决定了时间轮一圈所能表示的最大时间范围。总范围 = tickDuration * ticksPerWheel
• leakDetection： 是否需要check 内存泄漏
• maxPendingTimeouts： queue 里面可以放入的最大等待任务 数量
• taskExecutor： 任务到期执行器. 默认就是使用 workerThread 执行，可以传入线程池异步执行，workerThread 执行耗时任务时，会阻塞时间轮.

public HashedWheelTimer(ThreadFactory threadFactory,long tickDuration, TimeUnit unit, int ticksPerWheel, boolean leakDetection,long maxPendingTimeouts, Executor taskExecutor) {**//check 参数**checkNotNull(threadFactory, "threadFactory");checkNotNull(unit, "unit");checkPositive(tickDuration, "tickDuration");checkPositive(ticksPerWheel, "ticksPerWheel");this.taskExecutor = checkNotNull(taskExecutor, "taskExecutor");// 将传入的值转化位2的幂次方并初始化(50->64)wheel = createWheel(ticksPerWheel);//mask就是掩码，用来取模%, 极大提升性能mask = wheel.length - 1;// Convert tickDuration to nanos.long duration = unit.toNanos(tickDuration);// Prevent overflow.if (duration >= Long.MAX_VALUE / wheel.length) {throw new IllegalArgumentException(String.format("tickDuration: %d (expected: 0 < tickDuration in nanos < %d",tickDuration, Long.MAX_VALUE / wheel.length));}if (duration < MILLISECOND_NANOS) {logger.warn("Configured tickDuration {} smaller than {}, using 1ms.",tickDuration, MILLISECOND_NANOS);this.tickDuration = MILLISECOND_NANOS;} else {this.tickDuration = duration;}workerThread = threadFactory.newThread(worker);leak = leakDetection || !workerThread.isDaemon() ? leakDetector.track(this) : null;this.maxPendingTimeouts = maxPendingTimeouts;//这里有一个检查机制，就是单机的时候，不建议创建很多实例，其实一个就可以// 如果超过最大值，会给出告警提示if (INSTANCE_COUNTER.incrementAndGet() > INSTANCE_COUNT_LIMIT &&WARNED_TOO_MANY_INSTANCES.compareAndSet(false, true)) {reportTooManyInstances();}}

4.1.1 注意点 &小结

1. ticksPerWheel 槽位数量都是 2的幂次方, 如果我设置50， 其实时 64. 默认是512.

2. mask = wheel.length - 1; ：用来取模 %, 极大提升性能 使用场景是只能对2的幂次方取模.

 1. 普通做法: 9 % 8  = 12. & 9: 10018: 1000mask: 01119 & 7 = 1001 & 0111 = 1

3. check 是否创建了过多的实例，只需要一个实例即可

4.2 调用task 方法

public Timeout newTimeout(TimerTask task, long delay, TimeUnit unit) {//check 参数checkNotNull(task, "task");checkNotNull(unit, "unit");//pending task 数量加1long pendingTimeoutsCount = pendingTimeouts.incrementAndGet();//check 是否达到最大值if (maxPendingTimeouts > 0 && pendingTimeoutsCount > maxPendingTimeouts) {pendingTimeouts.decrementAndGet();throw new RejectedExecutionException("Number of pending timeouts ("+ pendingTimeoutsCount + ") is greater than or equal to maximum allowed pending "+ "timeouts (" + maxPendingTimeouts + ")");}//开始启动workerThreadstart();//计算deadline,便于在====**下一个**====tick时 放到对应的bucket 并且按时执行long deadline = System.nanoTime() + unit.toNanos(delay) - startTime;// Guard against overflow.if (delay > 0 && deadline < 0) {deadline = Long.MAX_VALUE;}//将task 封装成 HashedWheelTimeout 放到队列HashedWheelTimeout timeout = new HashedWheelTimeout(this, task, deadline);timeouts.add(timeout);return timeout;}

 public void start() {//如果没有启动workerThread,那就启动,如果启动了,忽略.switch (WORKER_STATE_UPDATER.get(this)) {case WORKER_STATE_INIT:if (WORKER_STATE_UPDATER.compareAndSet(this, WORKER_STATE_INIT, WORKER_STATE_STARTED)) {workerThread.start();}break;case WORKER_STATE_STARTED:break;case WORKER_STATE_SHUTDOWN:throw new IllegalStateException("cannot be started once stopped");default:throw new Error("Invalid WorkerState");}// 等==workerThread== 完全启动好，双重检查，确保完全启动好while (startTime == 0) {try {startTimeInitialized.await();} catch (InterruptedException ignore) {// Ignore - it will be ready very soon.}}}

4.2.1 注意点& 小结

1. 每次加入一个task ，都会调用start(), 如果启动了，就跳过.
2. 每次task 计算deadline , ==** 都是在下一个tick 运行时加入到bucket** ==，所以这里是有一定的误差的.

4.3 WorkerThread的运行核心逻辑.

4.3.1 run 逻辑

        public void run() {// 初始化startTime,这里用的是相对时间,比较精确startTime = System.nanoTime();if (startTime == 0) {// 因为相对时间,可能出现0，极小概率，我们需要确保不是0,如果是0,重置为1startTime = 1;}//通知其他阻塞的线程可以运行了startTimeInitialized.countDown();do {//等到下一个tick 的时间点，返回当前tick 的截止时间final long deadline = waitForNextTick();//一般不会小于等于0,小于等于0 说明定时器停止if (deadline > 0) {//计算当前的tick对应的槽位下标int idx = (int) (tick & mask);//移除取消了的任务processCancelledTasks();//根据idx,获取要处理的bucketHashedWheelBucket bucket =wheel[idx];//将task加到对应的bucket 里面transferTimeoutsToBuckets();// 处理当前bucket 里面满足的任务bucket.expireTimeouts(deadline);//tick加1 ，指向下一个buckettick++;}} while (WORKER_STATE_UPDATER.get(HashedWheelTimer.this) == WORKER_STATE_STARTED);// 运行到这里说明 被 stop()了, 将未处理的task放到 unprocessedTimeouts里面for (HashedWheelBucket bucket: wheel) {bucket.clearTimeouts(unprocessedTimeouts);}//同样将 Queue(还没有进bucket 的task) 放到unprocessedTimeouts里面for (;;) {HashedWheelTimeout timeout = timeouts.poll();if (timeout == null) {break;}if (!timeout.isCancelled()) {unprocessedTimeouts.add(timeout);}}//再次处理取消的taskprocessCancelledTasks();}

4.3.2 waitForNextTick 获取下一个deadline 逻辑

这里就是时间轮的节拍器，确保workerThread 按照 tickDuration间隔推进
主要逻辑：

1. 获取到下一个tick 还差多少时间
2. 进行sleep

private long waitForNextTick() {//下一个tick应该达到的时间点(相对于startTime)long deadline = tickDuration * (tick + 1);for (;;) {//从时间轮启动到目前为止的相对时间final long currentTime = System.nanoTime() - startTime;//获取到下一个tick 还差多少时间,向上取整long sleepTimeMs = (deadline - currentTime + 999999) / 1000000;// 判断时间是否已经超时,如果 sleepTimeMs <= 0，说明时间已经到点(或过点)， 直接返回当前时间。//case1: 正常推进//case2: 如果上一个某个任务耗时特别多,超过了一个tickDuration 的时间,那就会出现超时现象,即 sleepTimeMs <= 0if (sleepTimeMs <= 0) {if (currentTime == Long.MIN_VALUE) {return -Long.MAX_VALUE;} else {return currentTime;}}//windows 机器特殊处理一下//See https://github.com/netty/netty/issues/356if (PlatformDependent.isWindows()) {sleepTimeMs = sleepTimeMs / 10 * 10;if (sleepTimeMs == 0) {sleepTimeMs = 1;}}try {Thread.sleep(sleepTimeMs);} catch (InterruptedException ignored) {//出现异常，返回 Long.MIN_VALUE,让外围停止if (WORKER_STATE_UPDATER.get(HashedWheelTimer.this) == WORKER_STATE_SHUTDOWN) {return Long.MIN_VALUE;}}}}

4.3.3 取消task processCancelledTasks 逻辑

这里的主要逻辑就是：
从 cancel Queue 里面的队列 逐个取出来，每一个都是HashedWheelTimeout对象
调用HashedWheelTimeout的remove 方法.
直到Queue为空

        private void processCancelledTasks() {for (;;) {HashedWheelTimeout timeout = cancelledTimeouts.poll();if (timeout == null) {// all processedbreak;}try {timeout.remove();} catch (Throwable t) {if (logger.isWarnEnabled()) {logger.warn("An exception was thrown while process a cancellation task", t);}}}}

4.3.4 transferTimeoutsToBuckets 将task 放到bucket 逻辑

主要流程：
每次tick ，只处理最多100000个task ，不然会影响性能.

private void transferTimeoutsToBuckets() {// 每次tick只处理最多100000， 不然容易卡在这里，没有时间去运行其他的for (int i = 0; i < 100000; i++) {HashedWheelTimeout timeout = timeouts.poll();if (timeout == null) {// 全部处理完成，结束break;}//cancelled 的跳过if (timeout.state() == HashedWheelTimeout.ST_CANCELLED) {continue;}//任务从时间轮启动到到期需要经历的总 tick 数long calculated = timeout.deadline / tickDuration;//计算在第多少圈开始执行, ====这里可能会出现负数timeout.remainingRounds = (calculated - tick) / wheel.length;// 确保不会分配到已经运行过的bucket 上final long ticks = Math.max(calculated, tick);// 取模计算indexint stopIndex = (int) (ticks & mask);HashedWheelBucket bucket = wheel[stopIndex];// 加到bucket 里面bucket.addTimeout(timeout);}}

4.3.5 注意点& 小结

这一章就是时间罗的核心逻辑, 涵盖了run , 加到bucket ，取消的重要逻辑.

4.4 HashedWheelTimeout的运行逻辑.

4.4.1 cancel 取消逻辑

这里的主要逻辑就是：

• 先把状态置为CANCElLED
• 加入cancel 队列，在下一个tick 时会清除掉.

        public boolean cancel() {// 设置状态为CANCELLEDif (!compareAndSetState(ST_INIT, ST_CANCELLED)) {return false;}//添加到队列，下一个tick 将会删除timer.cancelledTimeouts.add(this);return true;}

4.4.2 remove 取消逻辑

主要逻辑：

• 找到所在的bucket
• 从bucket 里面移除
• 等待队列的数量减一

        void remove() {//获取task 所在的bucketHashedWheelBucket bucket = this.bucket;if (bucket != null) {//bucket 里面的链表结构，移除taskbucket.remove(this);}//总数减一timer.pendingTimeouts.decrementAndGet();}

4.4.3 expire 真正的运行逻辑

这里就是执行逻辑，或者用线程池执行，或者workerThread 执行

        public void expire() {if (!compareAndSetState(ST_INIT, ST_EXPIRED)) {return;}try {//将自己从bucket 里面移除, 在运行.remove();timer.taskExecutor.execute(this);} catch (Throwable t) {if (logger.isWarnEnabled()) {logger.warn("An exception was thrown while submit " + TimerTask.class.getSimpleName()+ " for execution.", t);}}}

4.5 HashedWheelBucket的运行逻辑.

HashedWheelBucket 是一个类似链表的 数据存储结构，便于轻松移除中间的数据.
HashedWheelTimeout 自身充当节点，因此不需要额外的对象创建

4.5.1 addTimeout 添加task 到bucket

        public void addTimeout(HashedWheelTimeout timeout) {assert timeout.bucket == null;// 将timeout 里面的bucket 设置当前bucket，后续知道自己属于哪个buckettimeout.bucket = this;// 如果表头为null, 就将表头，表尾都指向timeout, 这是添加第一个节点时的特殊情况if (head == null) {head = tail = timeout;} else {// 表尾指向timeout, timeout的前置指针指向tail,同时tail 下移一位tail.next = timeout;timeout.prev = tail;tail = timeout;}}

4.5.2 remove bucket中移除task

public HashedWheelTimeout remove(HashedWheelTimeout timeout) {HashedWheelTimeout next = timeout.next;// 如果前面的节点不为null, 将前面的节点指向下一个节点if (timeout.prev != null) {timeout.prev.next = next;}// 如果后面的节点不为null, 将后面的节点的前置节点指向前一个if (timeout.next != null) {timeout.next.prev = timeout.prev;}if (timeout == head) {// 如果timeout 既是头节点，也是tail 节点，说明只有一个节点，需要置空if (timeout == tail) {tail = null;head = null;} else {// 否者头节点下移一位head = next;}} else if (timeout == tail) {// 尾节点前移一位tail = timeout.prev;}// 清理引用,便于GCtimeout.prev = null;timeout.next = null;timeout.bucket = null;return next;}

4.5.3 remove expireTimeouts task

public void expireTimeouts(long deadline) {HashedWheelTimeout timeout = head;// 从表头开始处理所有的 taskwhile (timeout != null) {HashedWheelTimeout next = timeout.next;== // remainingRounds <=0 表示已经过期了,或者到了最后一圈==if (timeout.remainingRounds <= 0) {== // 如果任务的绝对到期时间 <= 当前 tick 的 deadline，说明可以执行了==if (timeout.deadline <= deadline) {timeout.expire();} else {//正常情况下应该不会发生throw new IllegalStateException(String.format("timeout.deadline (%d) > deadline (%d)", timeout.deadline, deadline));}// 任务没有被取消,圈数减一} else if (!timeout.isCancelled()) {timeout.remainingRounds --;}继续判断下一个tasktimeout = next;}}

五、总结

HashedWheelTimer 源码清晰简单，特定场景下，是一个比较好用的工具.
