matplotlib库介绍

matplotlib库是一个非常实用的库，与numpy、pandas库并称为三大顶级Python库。它可以将matlab中的相当一部分绘图功能迁移到python中，同时，也可以满足一定的交互需求，非常适合可视化的需求。

绘图基本逻辑

先上示例：

import matplotlib.pyplot as plt
import numpy as np# 画图基本逻辑
## 准备数据
x = np.linspace(0, 10, 100)
y = np.sin(x)## 创建画布和容器
fig, ax = plt.subplots()## 绘制图形
ax.plot(x, y)# 自定义图形
ax.set_title('Sine Wave')   # 设置标题
ax.set_xlabel('x')          # 设置横坐标标签
ax.set_ylabel('sin(x)')     # 设置纵坐标标签
ax.grid(True)               # 显示网格# 显示图形
plt.show()

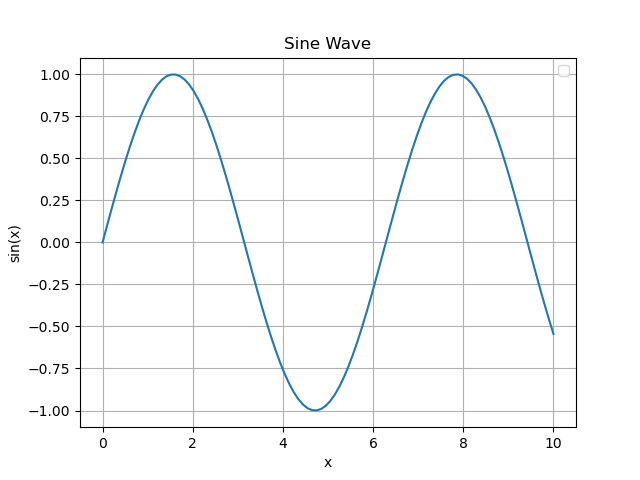

该程序运行出来的图如下：

该实例中，整个绘图流程分为了准备数据、创建画布、绘制图形、图形编辑这几个部分。

首先第一部分，准备数据。本示例中利用numpy库创建了一组正弦函数数据，在实际应用中，更多的是从文件中读取数据。

第二部分创建画布，在matplotlib库中，通常把绘制图形分为局部和整体两个部分，这是为了满足多图绘制的需求。因为在绘制数据可视化图形中，通常需要绘制譬如多行多列的图形，因此该库中将绘图整体称之为Figure，将每一个绘制的图形称之为Axes，不过需要指明，该单词虽然意为“坐标轴”，但是其功能更贴切于一个容器，表述每一个子图的绘制。在本示例中，由于只进行了单图的绘制，因此，后续绘制只使用了Axes的实例对象ax。

第三部分绘制图形，根据提供的数据，选择不同的绘制方式和表现方式，这也是绘制的核心区域。

最后一部分，图形编辑，可以完善图形的相关信息，比如图名、坐标轴名、网格、图例等。

一般处于调试需求，会将最后的图形输出并显示，即plt.show。

绘制方式

上图中我们展示了折线图的画法，在matplotlib库中，针对不同数据和表现形式有不同的绘制方式。这里做简单列举。

散点图

x = np.random.rand(100)
y = np.random.rand(100)fig, ax = plt.subplots()ax.scatter(x, y)ax.set_title("Scatter")
ax.set_xlabel("X")
ax.set_ylabel("Y")
ax.grid(True)

展示效果为：

柱状图

# 柱状图
categories = ['A', 'B', 'C', 'D', 'E', 'F']
values = [79, 68, 89, 94, 54, 77]fig, ax = plt.subplots()ax.bar(categories, values)ax.set_title("Bar")
ax.set_xlabel("Student")
ax.set_ylabel("Scores")plt.show()

展示效果为：

直方图

# 直方图
data = np.random.randn(1000)fig, ax = plt.subplots()ax.hist(data, bins = 100, color = "green", alpha = 0.75)ax.set_title("Histogram")
ax.set_xlabel("Value")
ax.set_ylabel("Frequency")
ax.grid(True)plt.show()

展示效果为：

多子图绘制

上面提及，matplotlib库允许多子图绘制，比如对于一种数据我们可能想要多种表达方式，而这种表达方式不适合放在单图中表示的时候，就需要这种表达。我们可以在subplot()函数中添加参数，以实现这种绘制方式。

# 多子图绘制
x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)fig, axs = plt.subplots(1, 2, figsize=(10, 8))axs[0].plot(x, y1)
axs[0].set_title('sin(x)')
axs[0].set_xlabel('x')
axs[0].set_ylabel('sin(x)')
axs[0].grid(True)axs[1].plot(x, y2)
axs[1].set_title('cos(x)')
axs[1].set_xlabel('x')
axs[1].set_ylabel('cos(x)')
axs[1].grid(True)fig.suptitle('sin(x) VS. cos(x)', fontsize = 18)plt.show()

展示效果为：

本示例中，将正弦函数和余弦函数绘制在同一区域中，可以更好地满足特定情况下的绘制需求。同时，该示例也更好的体现出了Figure和Axes的区别。

二维数据绘制

在一些可视化需求中，往往不是简单的数字数据绘制，而是会出现一些二维数据如.grd格式的文件可视化。这里利用GMT工具绘制的.grd文件作为原始数据，通过matplotlib库进行可视化需求，数据格式为netCDF-4。

原图如下：

代码如下：

import matplotlib.pyplot as plt
from netCDF4 import Dataset## 准备数据
file_path = "C:/Users/hang/Downloads/test.grd"
nc = Dataset(file_path, 'r')
lon = nc.variables['lon'][:]
lat = nc.variables['lat'][:]
z = nc.variables['z'][:]
nc.close()## 创建画布和容器
fig, ax = plt.subplots(figsize = (10, 8))## 图形绘制
## pcolormesh是一个用于绘制二维网格数据的函数，能够将数值映射为颜色
mesh = ax.pcolormesh(lon, lat, z, cmap = 'jet', shading = 'auto')## 图形编辑
cbar = fig.colorbar(mesh, ax = ax)
cbar.set_label('Height', fontsize = 14)
ax.set_xlabel('Longitude')
ax.set_ylabel('Latitude')
ax.grid(True)plt.show()

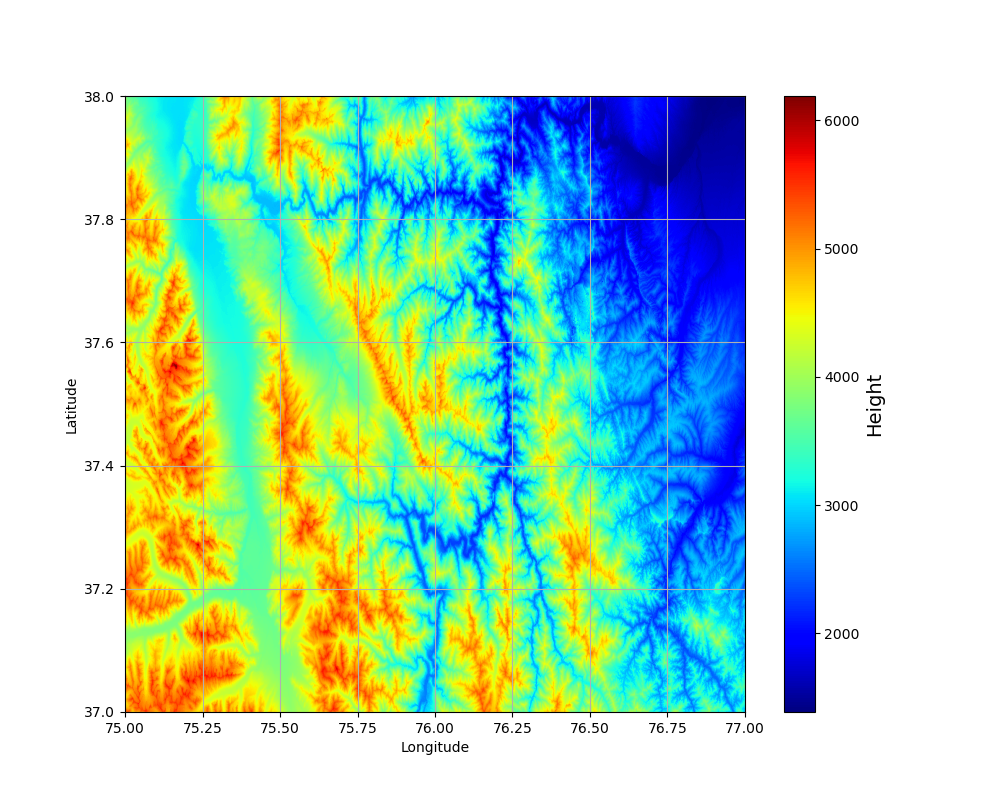

同样是几行数据，按照相同的逻辑，即可进行该文件的可视化：

其他用法

matplotlib库提供了相当丰富的可视化工具，同时，也提供了一些有关交互可视化的工具，这部分将于后续单独介绍。
