概述

以前做装配体时，零件都放在作为一坨零件集合丢在设计树中，是一个层级。
如果装配时，因为测试固定了哪个零件(经过了一段时间后，这些细节操作，自己哪里记得…)，导致装配体该运动的部件不能随着鼠标拖动而运动。想找出问题很困难。
装配在角落中的部件时，经常被其他零件挡住视线。如果隐藏那个零件，也只能是一个一个隐藏。等装配完子部件，想重新显示被隐藏的部件，操作也不方便。

昨天做装配图时，发现可以将零件加入自己命名的分组。以上问题都可以解决了。

笔记

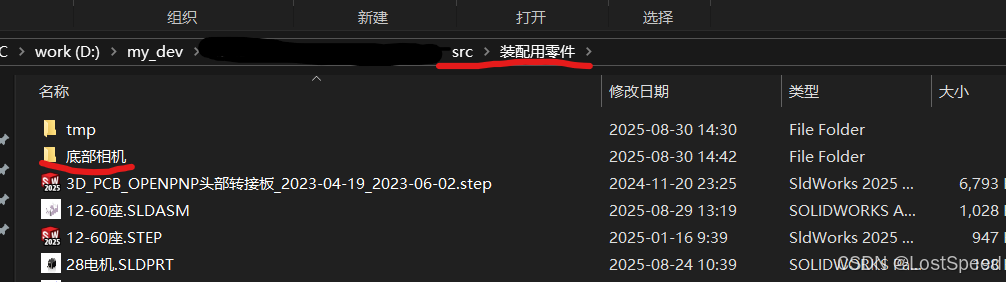

装配图的不同部件中的零件，最好也放在装配用零件的不同子目录中。方便零件添加，查找和临时编辑。
如果装配用的零件都放在一个目录下，添加和查找都有点乱，得仔细分辨才能确定要操作哪个零件。

将零件加入分组

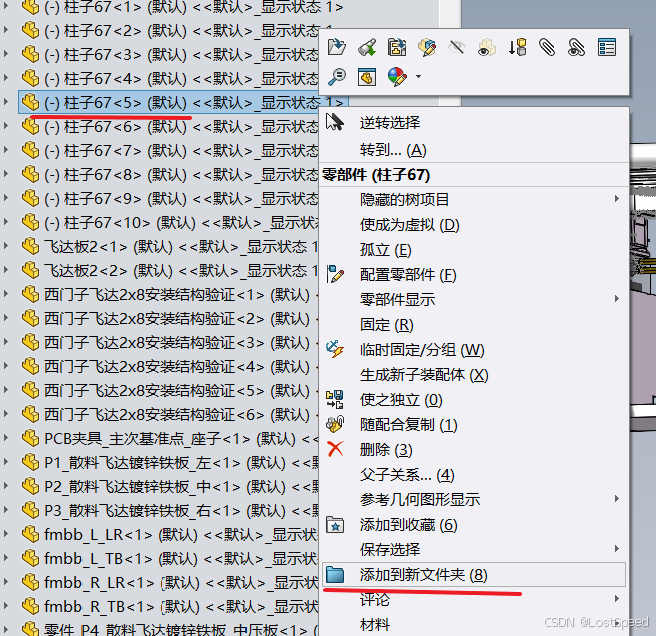

刚开始做装配图时，是没有零件分组的。在选中一个或多个零件后，右击菜单有加入零件分组的item.

隐藏/显示分组

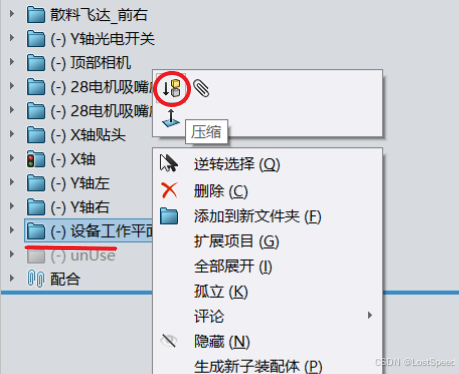

在分组上压缩和解压缩，可以达到隐藏分组和显示分组的效果
在做一个角落中的零件装配时，将挡住装配视线的零件分组隐藏很方便。
等做完角落中的装配关系后，想看整体效果时，再将被隐藏的零件分组显示，也是很方便。

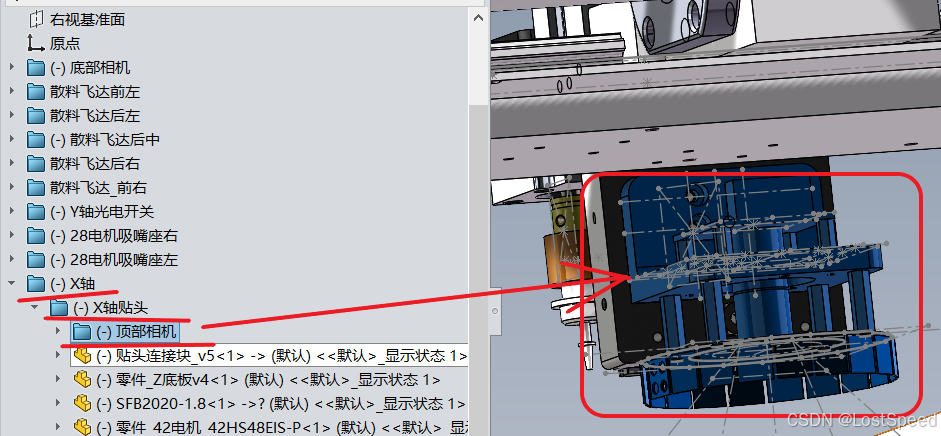

零件分组还支持嵌套，在排查运动关系不对时，很方便。
如果该运动的部件不运动，可以依次看子部件是否可以运行。
如果子部件可以运行，那就查上一层的零件分组。如果子部件也不能运动，那再检查子部件中的零件是具体那个零件被限位了。
最后如果有装配关系限定不能运动，或者哪个部件被固定住了。查起来也比零件不分组时方便很多。

可以确定哪些零件是多余的

一般新版装配图是在上一般装配图上迭代的。
在装配图刚开始将零件加入时，也不确定哪个零件是上一版的。

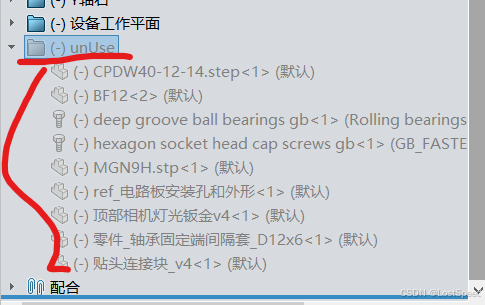

将零件分组后，可以将不是这版的零件放入一个分组，然后压缩，就看的很清楚。

END
