ChipCamp探索系列 -- 4. Intel CPU的十八代微架构

进阶到CPU/RISC-V/GPU芯片设计之前，先梳理一下CPU架构的关键技术名词和术语，为此梳理了Intel CPU的十八代微架构。这些不是它的全部芯片，但却足以反映出现代高性能(面向桌面/服务器/通用应用的)处理器的微架构主流套路和技术术语。

以下链接是本次梳理的脉络参考：

https://en.wikipedia.org/wiki/List_of_Intel_CPU_microarchitectures

一、8086：显然没有流水线，但是对从第一性原理出发学习“如何制造计算机/CPU”却是一个很好的参考----计算机/CPU芯片，从架构原理这一级别，就是这样的/就是这么简单/要先无畏地看淡它----40多年前就可以造出计算机芯片现在应该人人都可以造出芯片&更不用说学习芯片设计。这里很有意思的一个地方是3和9，它们都是加法器，但一个是adderss加法器(对地址加一个立即数的偏移量获得新的地址)，一个是用户数据的加法器，此前的关于RISC-V CPU的Chisel实现中就有这个问题/困惑/疑问。现在看来，这两者是公用，还是不共用，都是可以的&有先例的，后面还可以看到ALU和AGU的概念区分，也和这个有关。

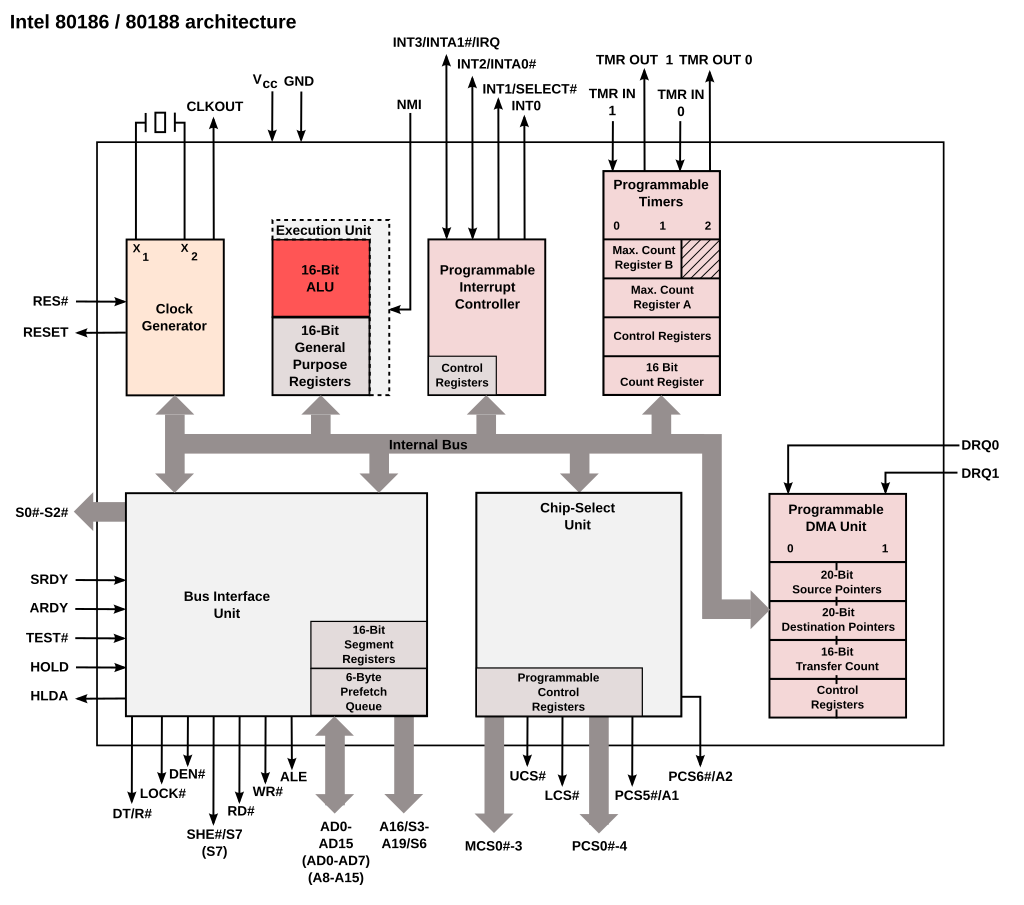

二、80186：虽然没有看到流水线，但是外设接口+中断控制器+DMA的概念已经可以看出“通用计算”和“PC”的特征了。

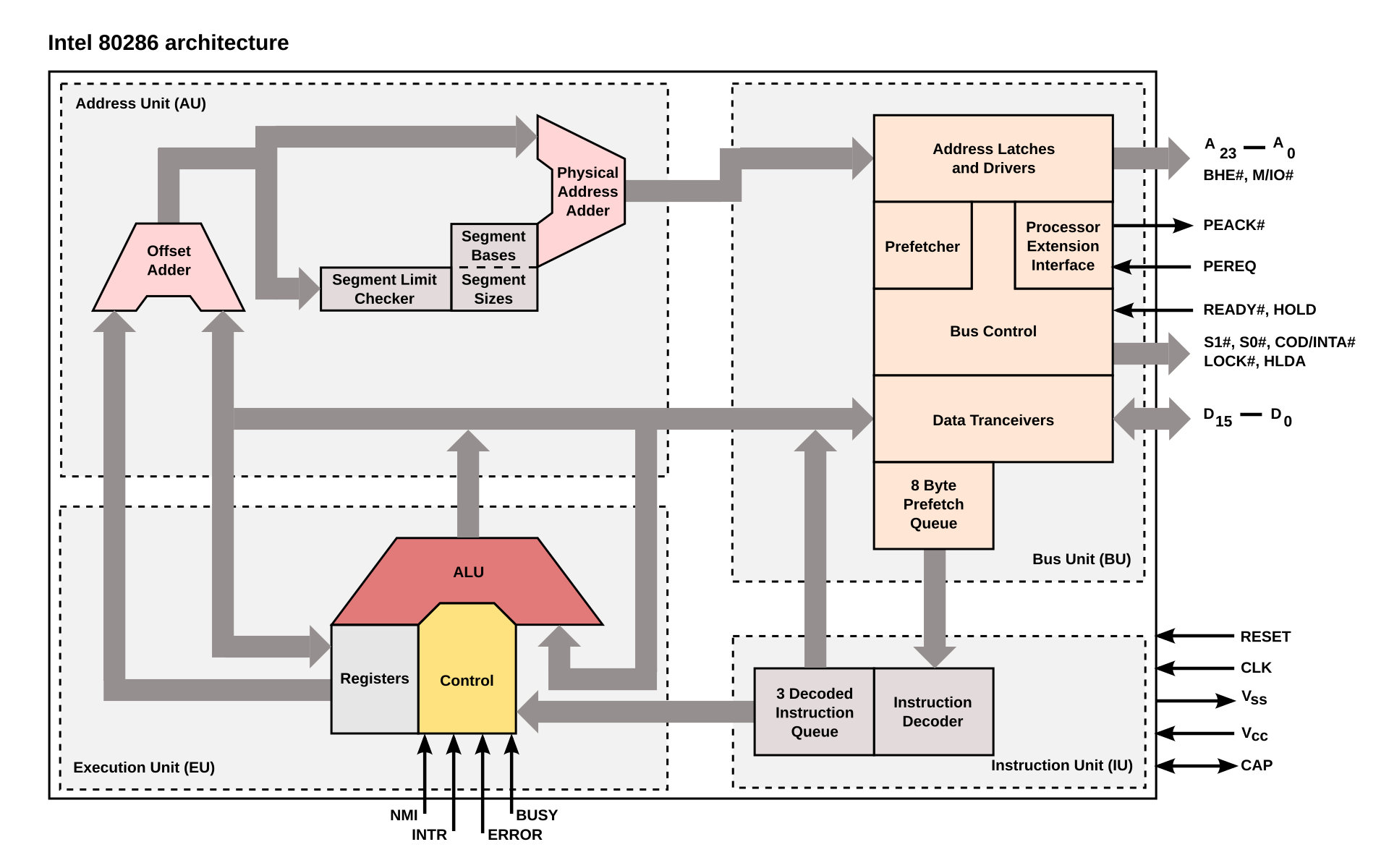

三、80286：很清晰的模块划分，取指令-解码-执行-内存访问-写回这些流水线 特征已然可见。

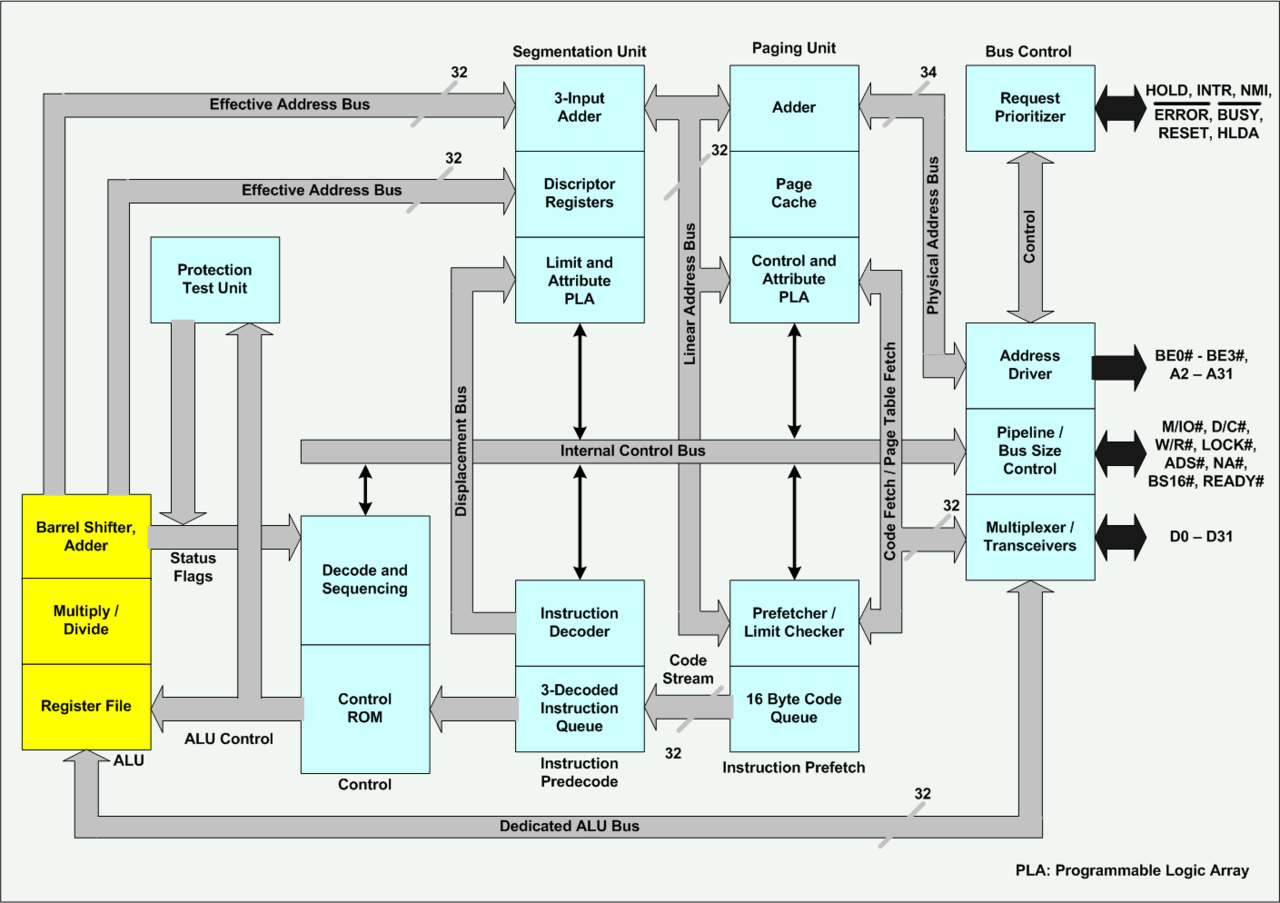

四、80386：32位地址总线+32位数据总线+ALU里已经包含了乘除法。

五、80486：ALU+FPU亮点1。Cache亮点2。Micro-Instruction(即uop)亮点3。

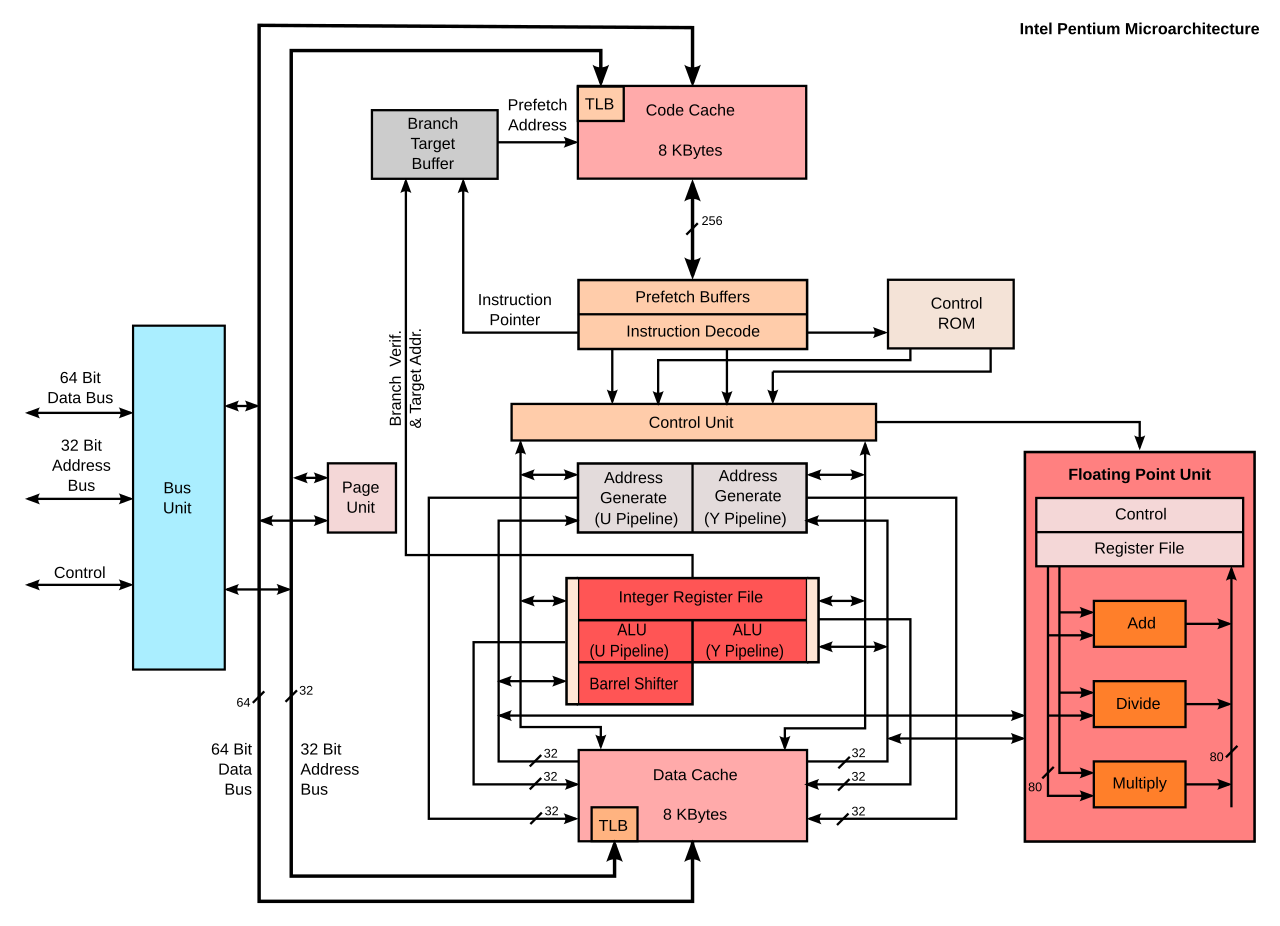

六、Pentium(P5)：64bit数据宽度。Branch-Target-Buffer预示着分支预测。

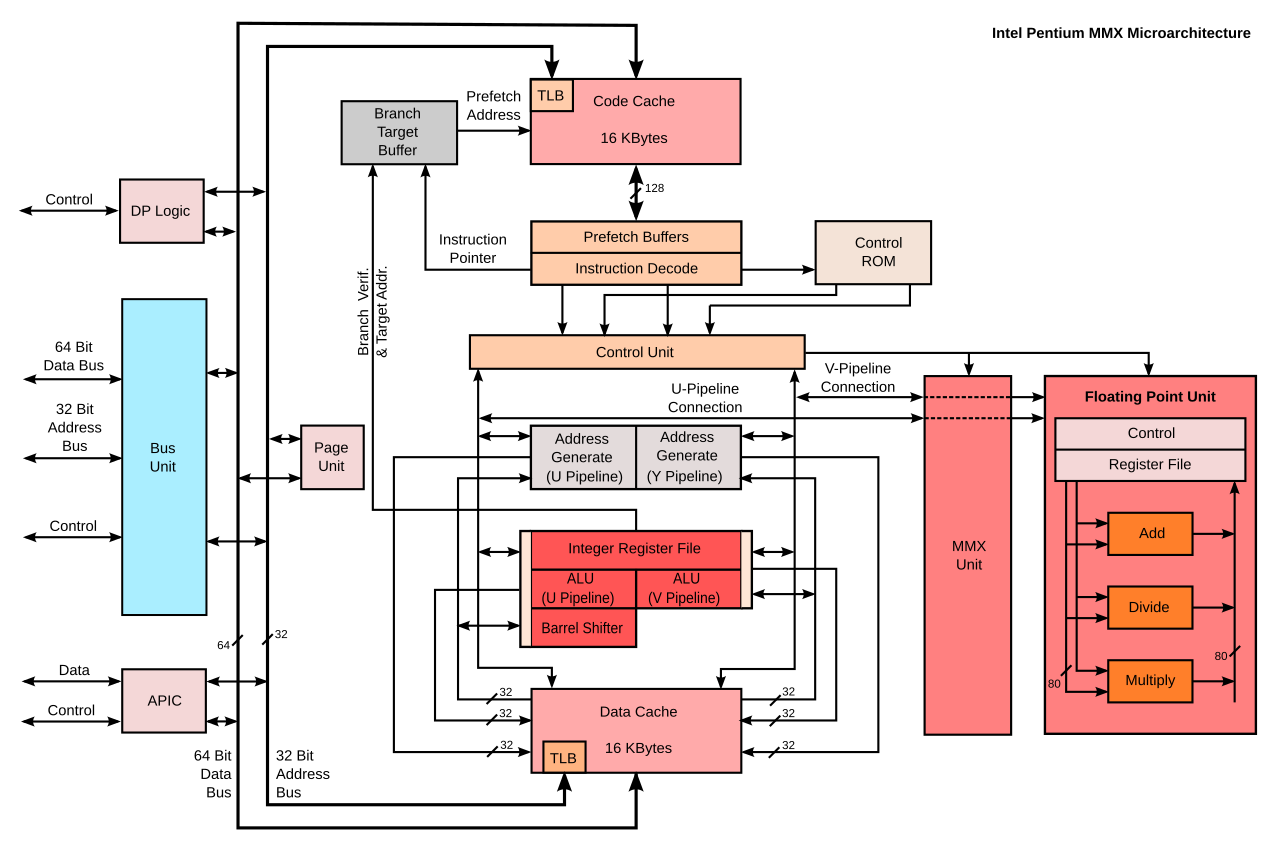

七、Pentium(P5) MMX：ALU+FPU+MMX Unit(整数+浮点数+向量)并列的计算部件!!

八、NetBurst (Pentium 4)：ucode/uop亮点1。rename/dispatch/ROB亮点2。LoadStore和ExeEngine的“并列”关系，可能和后面AGU的概念是类似的，从内存到缓存的控制越发重要。

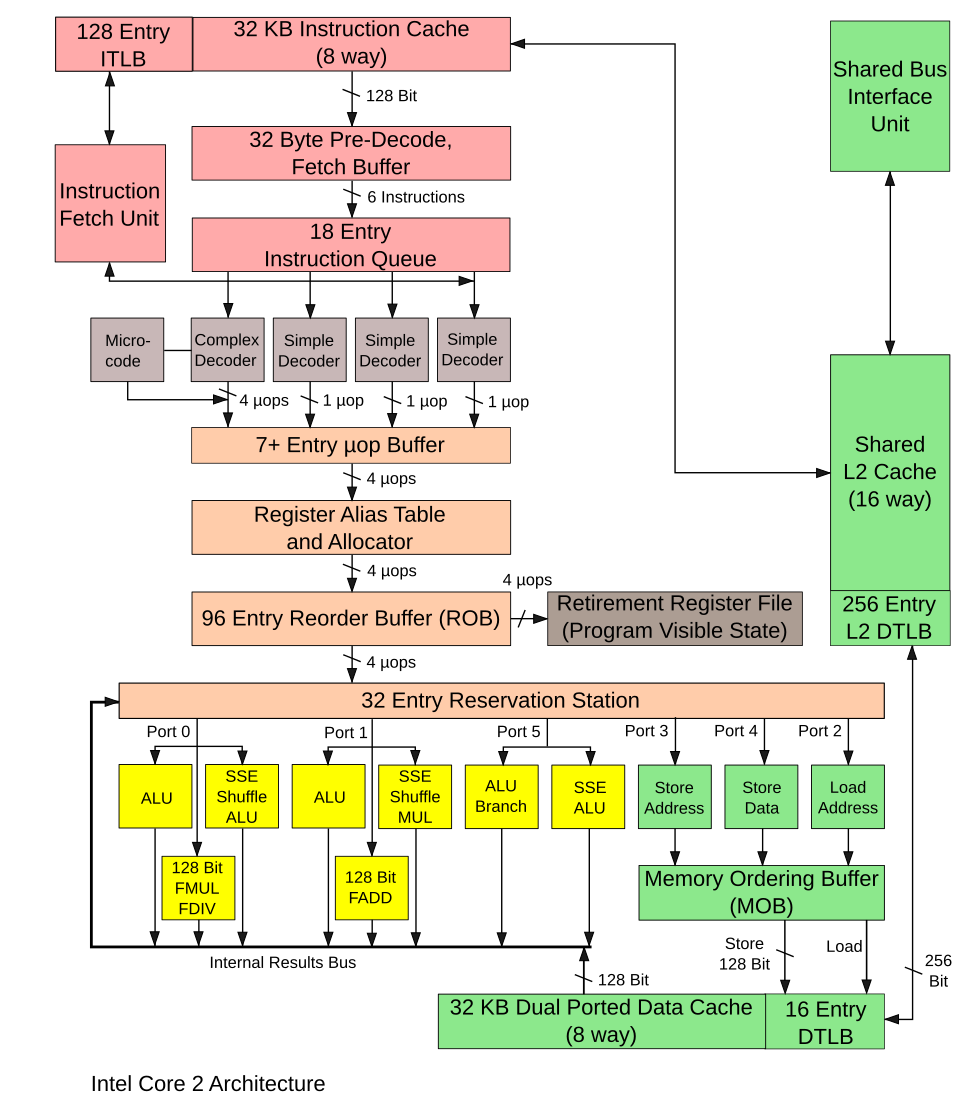

九：Core2（始于2006年的多核处理器微架构）：保留站RS。L2共享缓存+L1分离缓存。

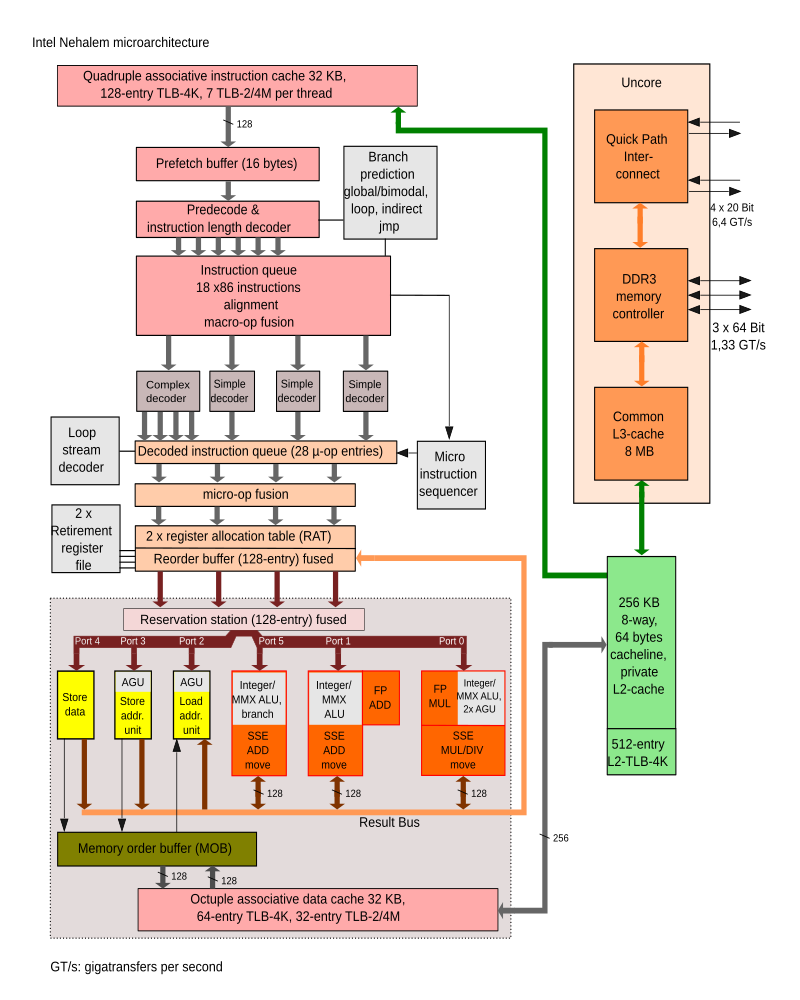

十、Nehalem微架构2008：uOP中的RAT+Retirement。MOB在上一幅图也有！

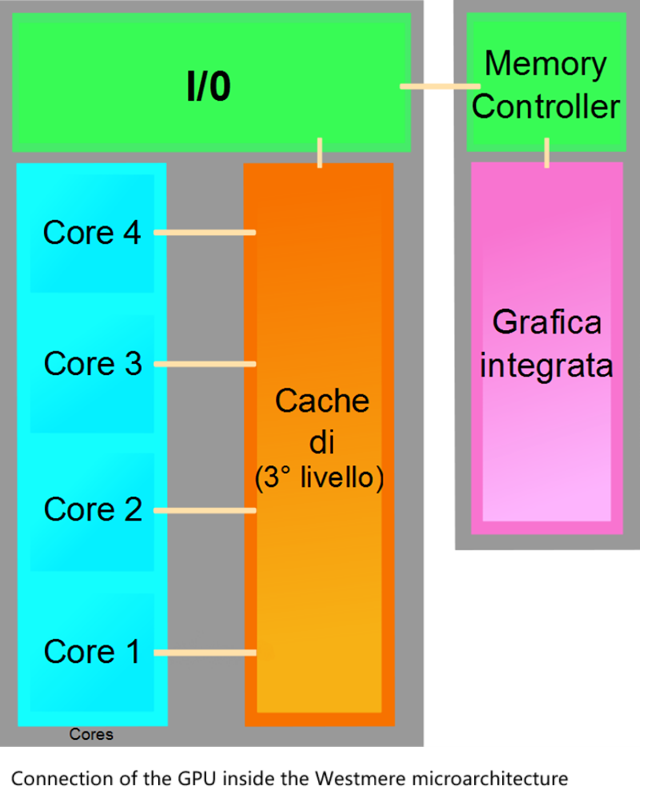

十一、Westmere微架构2010年：集成了GPU(显卡而非AI)。

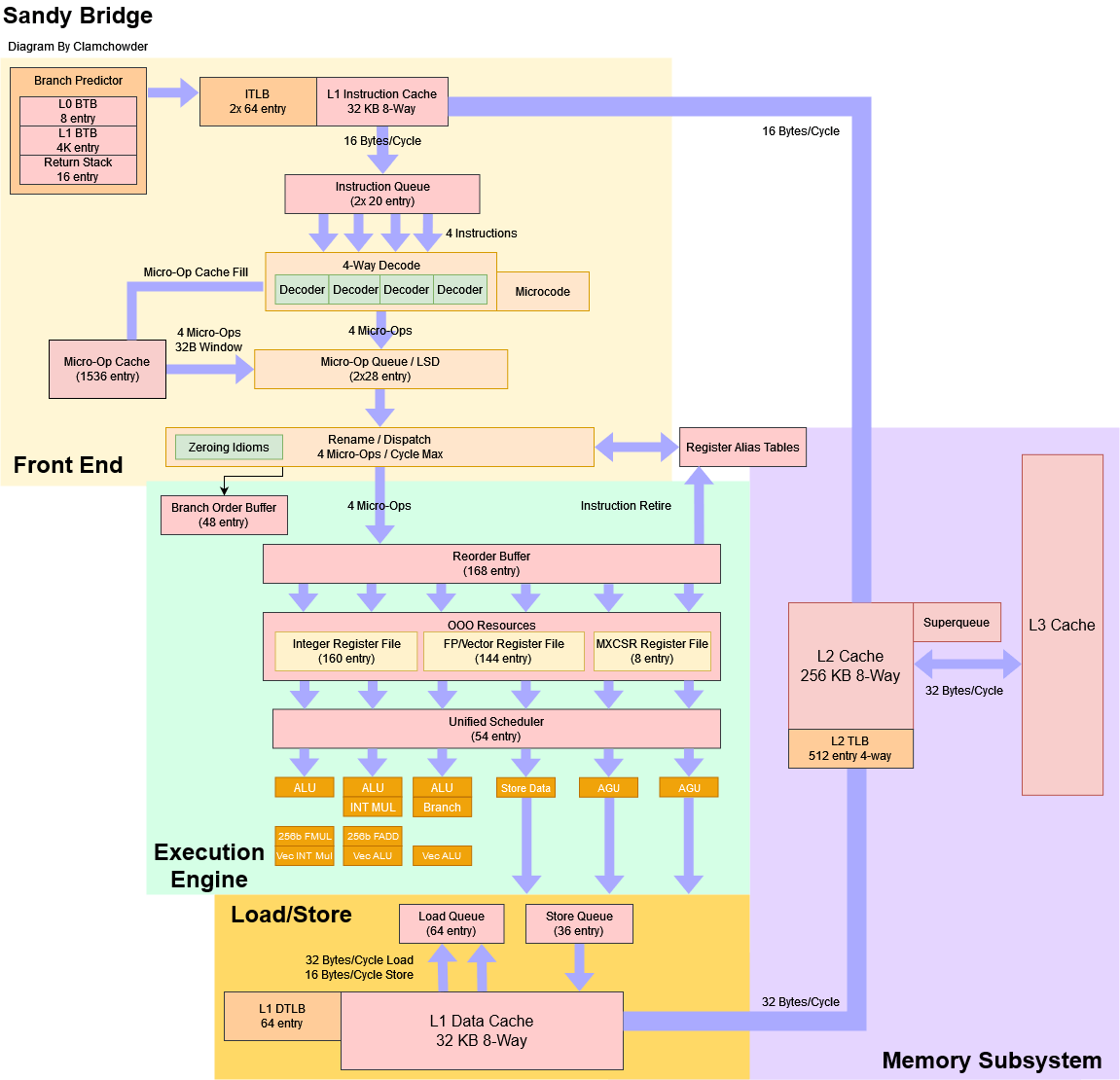

十二、Sandy Bridge微架构2011：似乎和前面的一个图一样只是指标变大了。

十三、Ivy Bridge微架构2012：似乎和前面的一个图一样只是指标变更大了(L2Cache->L1ICache)。

换一个风格的图：

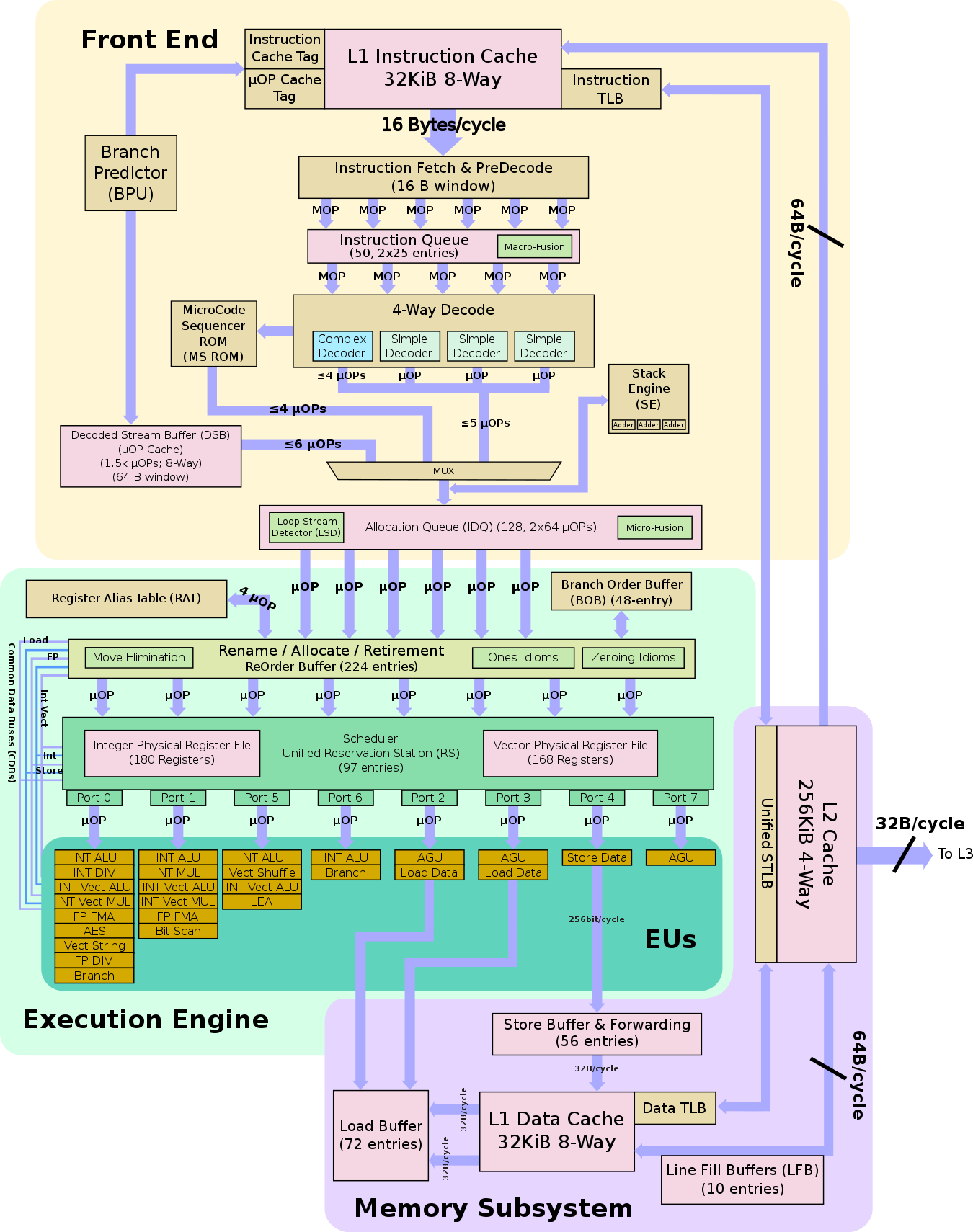

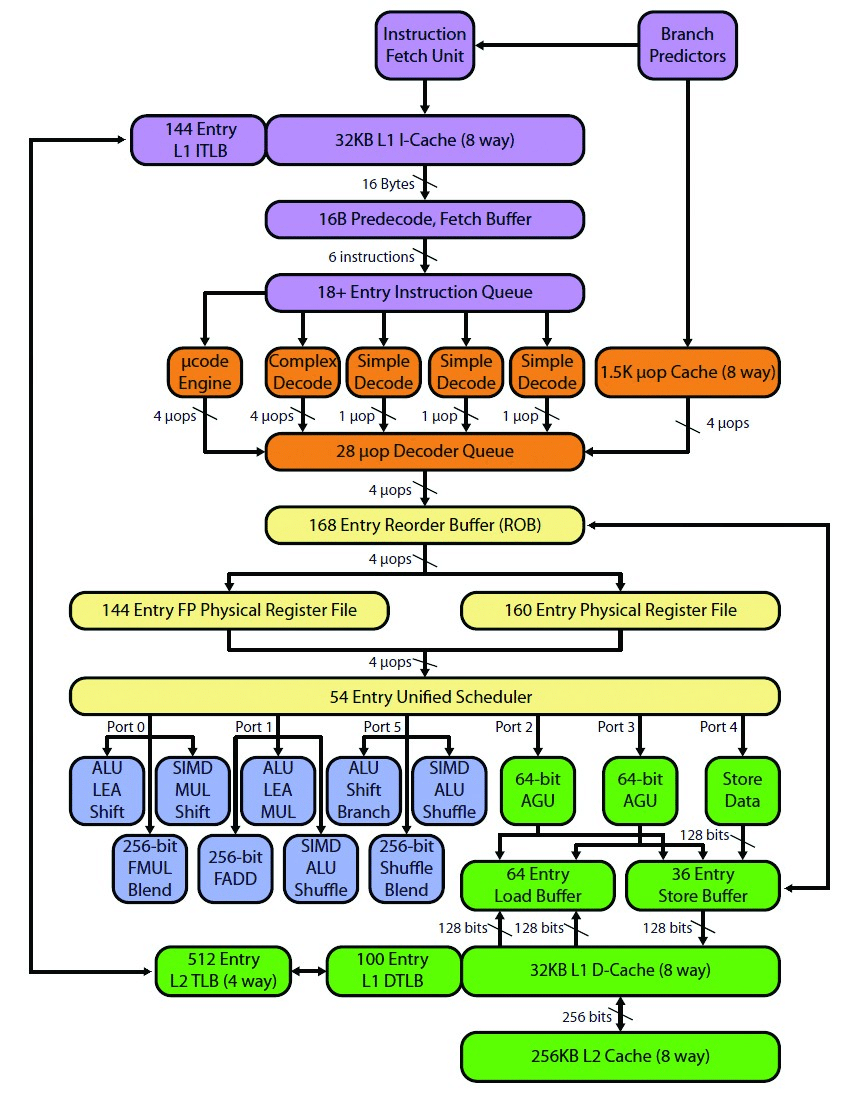

十四：SkyLake微架构2015：又又又变大了L2Cache->L1ICache之间的吞吐。

十五、Sanny Core微架构2019年(9代i7这样的)：AVX-512单拎出来高亮。

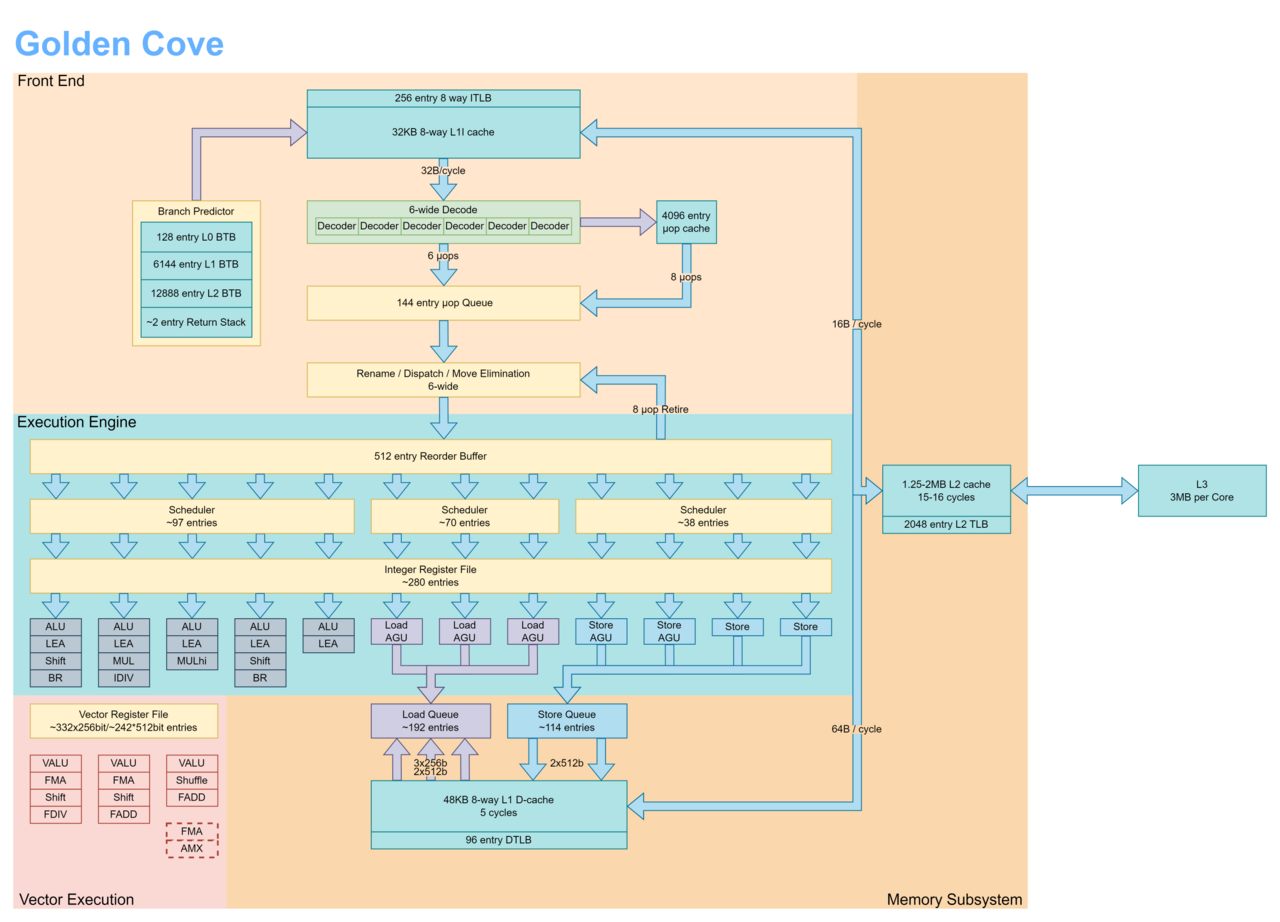

十六、Golden Cove微架构2021：从图上看Vector Execution分离出来了。

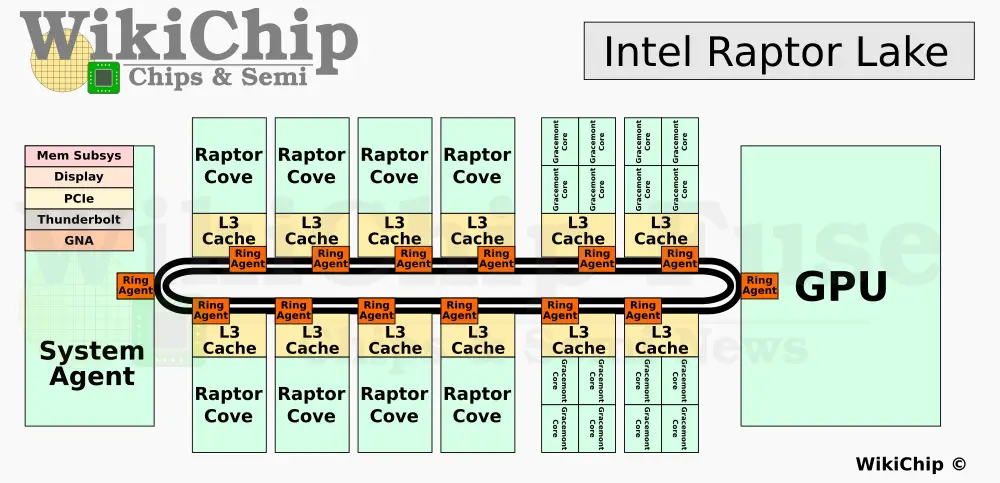

十七、Raptor Lake微架构2022：这个GPU大概也是显卡而非AI。

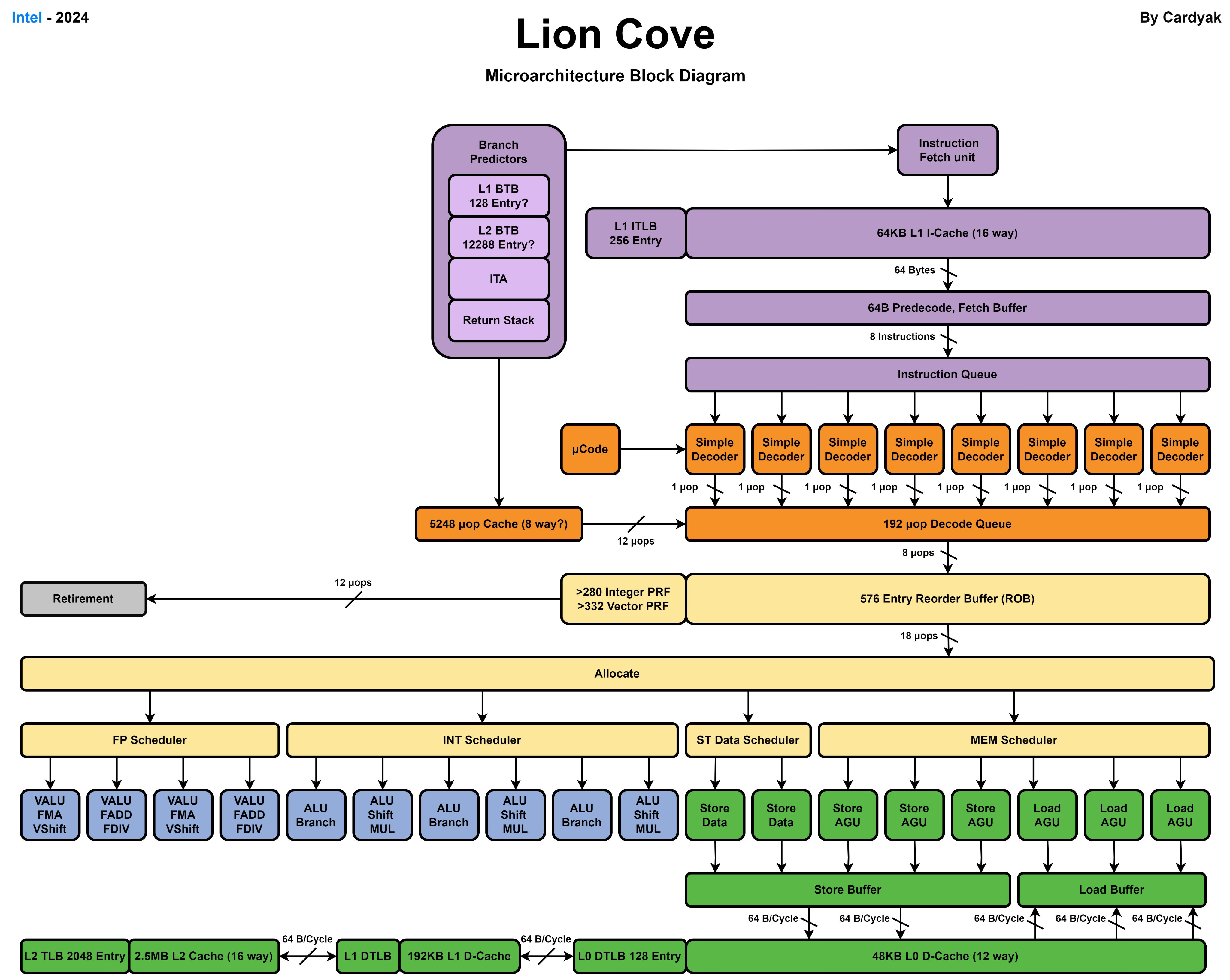

十八、Lion Cove微架构2024：

从远古到现代的CPU微架构的核心技术名词总结和预告：

五级流水线：IF(取值)，ID(指令解码)，EX(指令执行)，MEM(内存访问)，WB(写回)。

超标量流水线：uCode(微码)，uop(微操作)，X Way(多路)，ROB(重排序缓冲)，Scheduler(调度器)，Rename(重命名)、Dispatch(分发)、Issue(发射)、RS(保留站)、Retirement(退休)。

计算单元：ALU(算术裸机单元)、FPU(浮点处理单元)、Vector(向量处理单元)、AGU(地址生成单元)、LSU（加载和存储单元）、MUL/DIV(乘法/除法)。

内存和缓存：L2 Cache通常是统一缓存(地址和指令不分开)，而L1 Cache则是指令和数据分开的(I Cache和D Cache)。L2-L1的Cache搬移带宽吞吐有“挤牙膏”的空间。

这些将成为下一步探讨“如何设计出/如何造出”高性能超标量CPU芯片，以及为此要理解CPU芯片的代码，做一个铺垫。Cheers。
