基于 HT 的 3D 可视化智慧矿山开发实现

图扑软件 Hightopo 作为基于 HTML5 标准的 2D/3D 图形渲染引擎，为 Web 端矿山可视化提供了轻量化、高性能的技术支撑。其核心价值在于通过自主研发的渲染技术，实现浏览器端无需插件即可运行的三维交互场景，满足智慧矿山对多系统集成、实时数据可视化、跨终端访问的开发需求。

从开发目标来看，基于 HT 构建的智慧矿山解决方案，旨在通过技术手段将矿山现场的物理实体与数字空间映射，实现矿山全场景、全流程的可视化管理。开发过程需依托矿山 CAD 图、鸟瞰图、设备三视图等原始资料，完成数字建模与数据集成，最终形成支持动态监测、远程控制、智能决策的三维立体可视化管理系统。

核心开发环节与技术实现

1. 三维场景建模开发

· 数据输入与模型还原：开发阶段需基于矿山提供的 CAD 图纸、设备三视图、鸟瞰图等资料，通过 HT 的建模工具链进行三维模型还原。模型构建聚焦矿山核心区域（如开采区、掘进面、设备群），确保外观与物理实体一致，为后续数据绑定奠定基础。

· 轻量化优化：利用 HT 的轻量化渲染技术，在保证模型细节的同时降低资源占用，确保 Web 端流畅加载与运行，解决传统 3D 模型在浏览器端加载慢、交互卡顿的问题。

2. 三维场景交互功能开发

• 基础交互实现：基于 HT 的 API 开发三维场景的缩放、平移、旋转功能，通过事件监听机制实现鼠标、触屏等多终端交互响应，使场景内设备可响应点击、hover 等交互事件。
• 漫游功能开发：通过 HT 的路径规划接口实现两种漫游模式：自由视角漫游（用户可自主控制视角移动）与固定路线漫游（预设巡检路径）。开发中需将核心区域（如智能化开采区、设备集群区）纳入路径节点，在漫游过程中通过事件触发设备信息弹窗，实现场景与数据的联动展示。

3. 多系统数据集成开发

• 数据接口对接：开发阶段需对接矿山多类型系统接口，包括安全监控系统（实时采集设备状态、环境参数）、人员位置监测系统（获取人员坐标数据）、视频监控系统（集成视频流）等，通过 HT 的数据绑定机制将实时数据映射至三维场景。
• 数据可视化呈现：利用 HT 的 2D 组态组件与 3D 模型结合，在场景中以动态图标、数值标签、颜色变化等形式展示实时数据（如设备运行参数、矿量消耗、瓦斯浓度等）。当数据超过阈值时，通过 HT 的告警接口触发视觉告警（如设备闪烁、颜色变红）。

关键模块开发实现

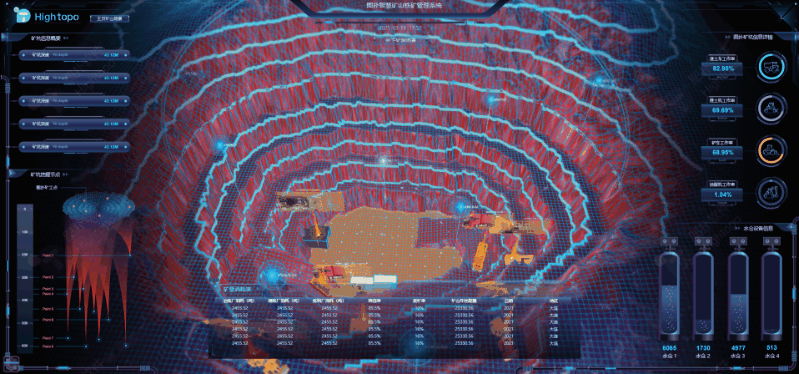

1. 露天采矿可视化开发

基于 HT 的空间几何计算能力，将露天矿山的开采范围线、深度等地理数据转化为三维空间坐标，构建可动态更新的开采模型。通过接口实时获取矿量消耗数据，驱动模型中开采区域的动态变化，实现 24 小时监测的可视化呈现。

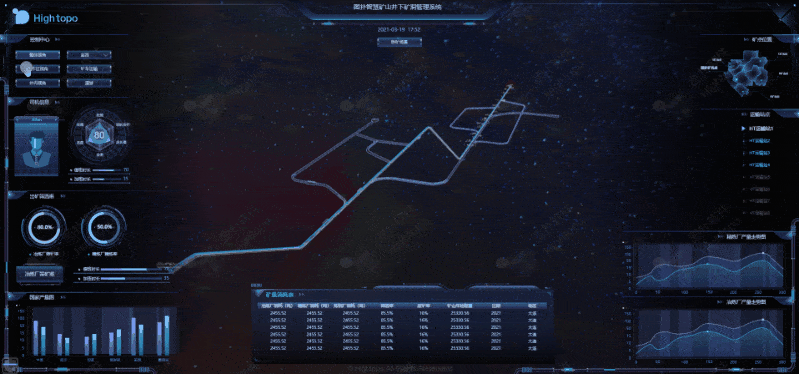

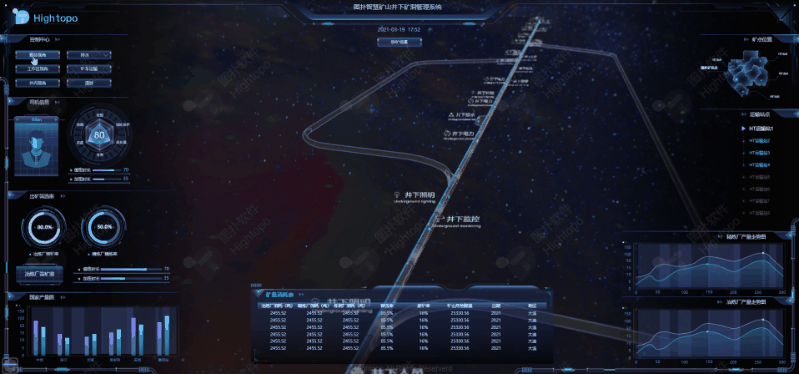

2. 井内巷道可视化开发

• 建模逻辑：采用 “点 - 线 - 面 - 体” 的层级建模方式，基于巷道 CAD 图纸的坐标数据，先绘制巷道轴线（线），再生成截面（面）并拉伸为三维巷道（体），最终组合成多巷道网络。
• 交互开发：开发视角切换接口（工作区 / 井内视角），通过点击事件触发巷道名称、设备分布等信息弹窗；集成漫游控制接口（前进 / 倒退），结合聚光灯效果 API 增强场景真实感。

3. 工艺动画与设备控制开发

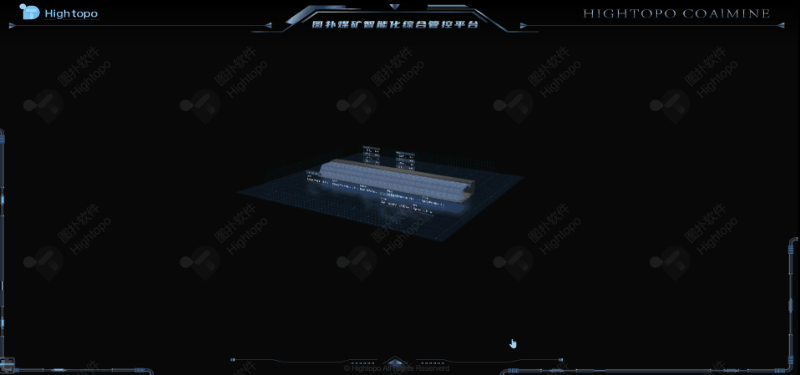

• 筛煤工艺可视化：利用 HT 的 UV 偏移动画接口，模拟矿料在传输设备上的流动效果；开发设备控制接口，通过按钮点击触发破碎机、振动筛等设备的启停动画，并同步展示作业进度数据面板。

• 运输系统控制：开发皮带运输启停的远程控制接口，结合实时采煤量数据接口实现智能调速逻辑（根据煤量动态调整皮带速率）；集成故障检测接口，当监测到跑偏、堆煤等异常时，触发告警动画与停机指令。

4. 多系统监控开发

• 通风系统：通过 HT 的 2D 面板组件开发参数展示区（实时 / 历史数据曲线），绑定风机运行参数接口；开发风机控制接口，支持通过场景交互（点击风机）调节频率、启停状态，实现按需通风。

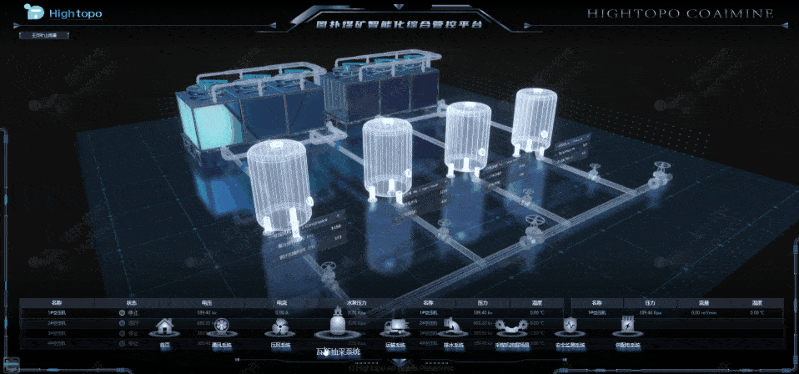

• 瓦斯抽采系统：对接瓦斯浓度、流量等传感器接口，在 3D 场景中以颜色渐变展示管道内瓦斯分布；开发自检诊断接口，当检测到异常测点时，通过空间定位 API 快速标记危险管段。
• 供配电系统：利用 HT 的 2D 组态功能绘制电气拓扑图，对接变电所设备状态接口，实现 “一张图” 式切换显示电量、能耗等数据；开发遥测、遥控接口，支持远程操作设备开关状态。

5. 视频与 GIS 集成开发

• 视频监控集成：通过 HT 的视频流接口，在 2D/3D 场景中关联摄像头坐标与视频源，开发场景交互调取功能（点击摄像头图标播放对应视频）。
• GIS 融合开发：基于 HT for Web GIS 接口，导入无人机航拍的矿山地形数据，将 HT 构建的 3D 设备模型与 GIS 地图融合，实现宏观（地形）与微观（设备）的一体化可视化。

跨终端与扩展开发

HT 基于 HTML5 标准开发，天然支持跨终端部署，开发阶段无需额外适配即可实现 PC、PAD、智能手机的浏览器访问。通过 HT 的远程控制接口，可实现多设备对场景的集中管控，确保监控信息与地面控制中心的实时交互。

基于 HT 开发的 3D 可视化智慧矿山系统，通过轻量化 Web 技术栈降低了部署门槛，通过标准化接口实现了多系统数据的无缝集成，通过可交互的三维场景提升了矿山管理的直观性与效率。其核心开发逻辑在于将物理矿山的空间信息、设备状态、业务数据通过 HT 的渲染引擎转化为可感知、可操作的数字孪生体，为矿山智能化提供了技术实现路径。
