Skia 的核心类---深入画布SkCanvas

ops 2025/7/19 12:21:04

SkCanvas 是 Skia 的核心类之一，我们可以把它看作画布，它提供了用于绘制图形的接口。

移动画布

有一些特殊的时候，我们需要按元素相对另一个元素的定位来绘制元素（比如：子元素相对父元素的位置进行定位）

Skia 本身并不提供元素的父子关系管理，布局管理是开发者自己的事儿。

在这些时候，我们往往希望移动画布的位置，而不是把元素的相对坐标转换为绝对坐标。

Skia 为我们提供了移动画布的工具方法，如下代码所示：

// #include "include/core/SkCanvas.h"void translateCanvas(SkCanvas* canvas) {auto rect = SkRect::MakeXYWH(10, 10, 80, 80);SkPaint paint;paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);canvas->translate(90, 90);paint.setColor(0xffff00ff);canvas->drawRect(rect, paint);canvas->translate(90, 90);paint.setColor(0xffffff00);canvas->drawRect(rect, paint);
}

SkCanvas 对象的 translate 方法负责移动画布，

它的两个参数分别是画布在 x方向 和在 y方向上 移动的距离。

在这段代码中，我们第一次绘制矩形时，画布的位置并没有移动，矩形被绘制在 10，10 的位置处。

第二次绘制矩形时，画布的位置被向右、向下分别移动了 90 像素，

所以，即使没有改变矩形的 x,y 坐标，最终矩形被绘制在 100，100 处（90+10）

紧接着，把画布 在现有的位置的基础上 向右、向下又分别移动了90像素，

所以，第三次绘制的矩形实际坐标应该是 200，200（90+10+90+10）。

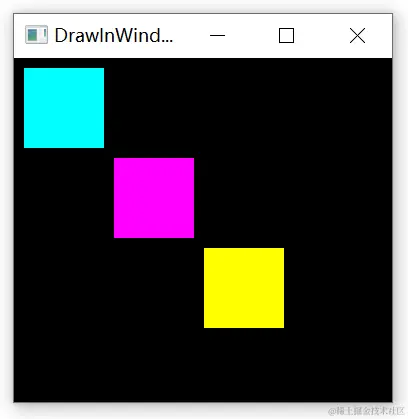

程序最终运行的结果如下图所示：


旋转画布

除了在垂直和水平方向移动画布之外，Skia 还支持旋转画布，如下代码所示：

void rotateCanvas(SkCanvas* canvas) {auto rect = SkRect::MakeXYWH(w/2-50, h/2-100, 100, 200);SkPaint paint;paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);canvas->rotate(45, w / 2, h / 2);paint.setColor(0xffffff00);canvas->drawRect(rect, paint);
}

在这段代码中，我们首先在窗口的中心画了一个蓝色矩形，

然后让画布绕着窗口中心旋转了 45 度。

SkCanvas 对象的 rotate 方法的第一个参数为 旋转角度（正数顺时针，负数为逆时针），后两个参数是旋转中心坐标。

画布旋转完成后我们又用黄色笔刷绘制了一遍这个矩形。

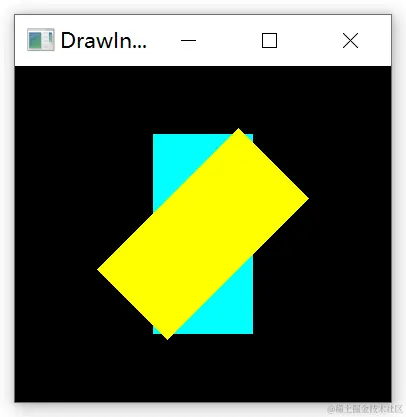

最终程序运行结果如下：


缩放画布

除了移动和旋转画布外，Skia还支持画布缩放，如下代码所示：

void scaleCanvas(SkCanvas* canvas) {auto rect = SkRect::MakeXYWH(10, 10, 100, 100);SkPaint paint;paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);canvas->scale(2, 2);paint.setColor(0xffffff00);canvas->drawRect(rect, paint);
}

这段代码我们使用 SkCanvas 对象的 scale 方法把画布放大了两倍（分别从x轴方向和y轴方向都放大了两倍），

示例中先绘制的矩形（蓝色）大小为 100*100 ，画布放大后，绘制同样的矩形（黄色）大小即变成了 200*200。

值得注意的是随着画布的放大，画布的坐标体系也跟着放大了，黄色矩形的位置也从 10,10 变成了 20,20。

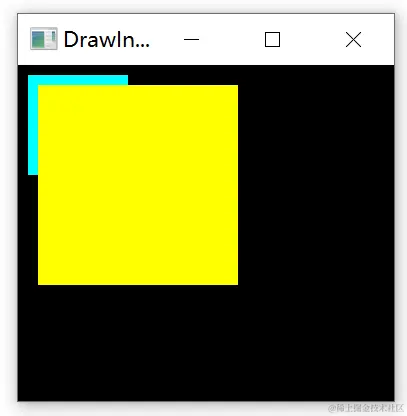

最终程序运行结果如下图所示：


画布矩阵变换

如果想一次性为画布应用多种变换状态，那么你可以使用 SkCanvas 的矩阵变换的能力，如下代码所示：

void matrixCanvas(SkCanvas* canvas) {SkMatrix matrix;matrix.postTranslate(50, 50); //移动matrix.postRotate(8);  //顺时针旋转 8 度matrix.postScale(1.5, 1.5); //放大canvas->concat(matrix);auto rect = SkRect::MakeXYWH(0, 0, 100, 100);SkPaint paint;paint.setAntiAlias(true);paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);
}

此示例中用到了一个新类型 SkMatrix （矩阵），它用于处理各种类型的二维变换，包括平移、旋转、缩放和倾斜等。

本示例中使用一个 SkMatrix 对象记录了多种变换（移动、旋转和放大），最后一次性的把这多种变换应用到画布上（这个工作是通过 SkCanvas 对象的 concat 方法完成的）。

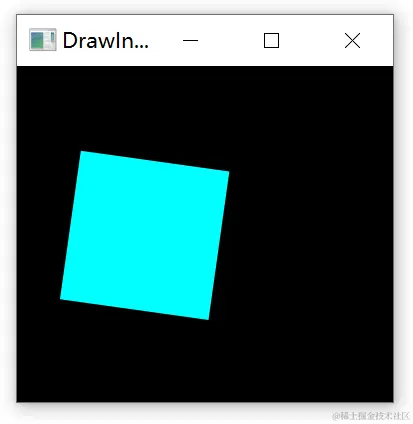

最终程序运行结果如下图所示：


倾斜画布与保存画布状态

移动、旋转和缩放画布都是画布的基本能力，除了这些能力之外，Skia 的画布还具备倾斜能力，此能力常用于绘制元素的阴影效果。

示例代码如下所示：

void skewCanvas(SkCanvas* canvas) {auto rect = SkRect::MakeXYWH(60, 60, 80, 80);SkPaint paint;paint.setAntiAlias(true);paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);canvas->save();canvas->translate(60, 140);canvas->skew(1, 0);paint.setColor(0xffff00ff); //粉色paint.setStroke(false);rect = SkRect::MakeXYWH(0, 0, 80, 80);canvas->drawRect(rect, paint);canvas->restore();canvas->translate(140, 60);canvas->skew(0, 1);paint.setColor(0xffffff00); //黄色paint.setStroke(false);rect = SkRect::MakeXYWH(0, 0, 80, 80);canvas->drawRect(rect, paint);
}

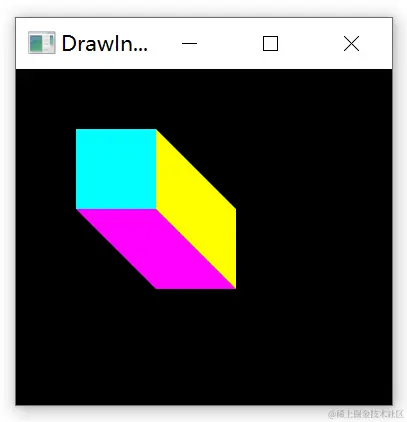

这段代码的运行结果如下图所示：


这段代码有以下三点需要注意：

保存与恢复画布状态
无论是移动画布，旋转画布还是倾斜画布，我们都希望 在改变画布状态之后再恢复画布的状态。
这时就需要用到 SkCanvas 的 save 方法和 restore 方法。
save 方法用于保存画布的当前状态，restore 方法用于把画布恢复到之前的状态。
在上面示例代码中，调用 SkCanvas 的 save 方法时，画布还没有被移动和拉伸，是原始状态。
之后的代码对画布执行了移动和拉伸操作。
直到调用 SkCanvas 的 restore 方法后，画布状态就恢复到了原始状态。
在此之后无论执行 translate 方法还是 skew 方法，都是在一个原始状态的画布上执行的。
如果不执行 restore 方法，那么对画布的移动和拉伸操作就是在现有画布状态上执行的。
拉伸画布
示例结果看起来像立方体，其蓝色面是一个正常的矩形，粉色面和黄色面是画布在两次倾斜后绘制的内容。
SkCanvas 的 skew 方法负责倾斜画布，这个方法接收两个参数，
第一个参数是画布在 x 轴上的倾斜的大小，第二个参数是画布在 y 轴上的倾斜的大小。
值得注意的是，在倾斜画布之前，需要先移动画布，以确定画布在哪个点开始倾斜。
以粉色面来看，画布从正方形的左下角（坐标：60, 140 ）开始，在 x 轴上倾斜了 1。
以黄色面来看，画布从正方形的右上角（坐标：140, 60 ）开始，在 y 轴上倾斜了 1。
画布倾斜之后，再在画布上绘制原有的矩形（正方形），矩形就变成了平行四边形了。
多次保存画布状态与恢复
实际应用中，可能会连续保存多次画布状态，然后再根据程序的运行情况确定恢复到哪一次保存的画布状态。
类似这种需求，你可以通过如下代码实现：

auto count = canvas->getSaveCount(); // count == 1
canvas->save();
//...
canvas->save();
//...
count = canvas->getSaveCount(); //count == 3
canvas->restoreToCount(0);  //恢复到最初的状态
count = canvas->getSaveCount(); //count == 1

代码中 getSaveCount 方法用于获取当前画布持有的状态的数量。restoreToCount方法用于恢复到指定的画布状态。

保存画布图层

除了上面介绍的保存画布状态之外，还可以把画布状态保存到一个 画布图层 中，

同时还可以为这个 画布图层 设置一个 SkPaint 对象，来控制接下来绘制工作的效果。

如下代码所示：

void saveCanvasLayer(SkCanvas* canvas) {auto rect = SkRect::MakeXYWH(20, 20, 100, 100);SkPaint paint;paint.setAntiAlias(true);paint.setColor(0xff00ffff);canvas->drawRect(rect, paint);SkRect bounds = SkRect::MakeLTRB(0, 0, 160, 160);SkPaint layerPaint;layerPaint.setAlphaf(0.5f);canvas->saveLayer(&bounds, &layerPaint);rect = SkRect::MakeXYWH(80, 80, 200, 200);paint.setColor(0xffff00ff);canvas->drawRect(rect, paint);canvas->restore();
}

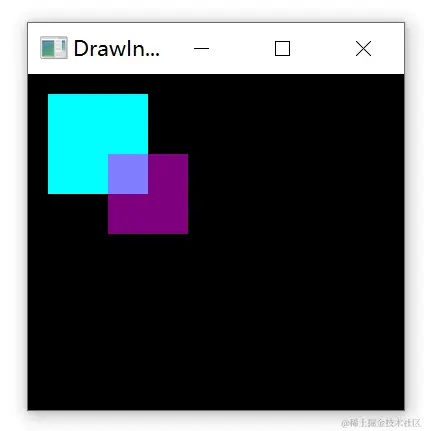

这段代码的运行结果如下图所示：
