基于STM32单片机RLC检测仪

ops 2025/6/17 11:57:58

基于STM32单片机RLC检测仪

（程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

根据使STM32单片机的外部按钮控制测量电路的选择，测量电阻Rx和电容Cx时，选用RC振荡电路，通过NE555定时器产生对应的频率；当测量电感Lx时，待测电感Lx通过NE555定时器连接到电容的三点振荡电路，导出频率FL，然后STM32对这些频率进行计数和定时，然后再进行内部计算分析，使电阻电容电感的测量转化为频率的测量，然后由微控制器STM32处理测量结果并将其发送到 LCD1602液晶显示器以进行显示。

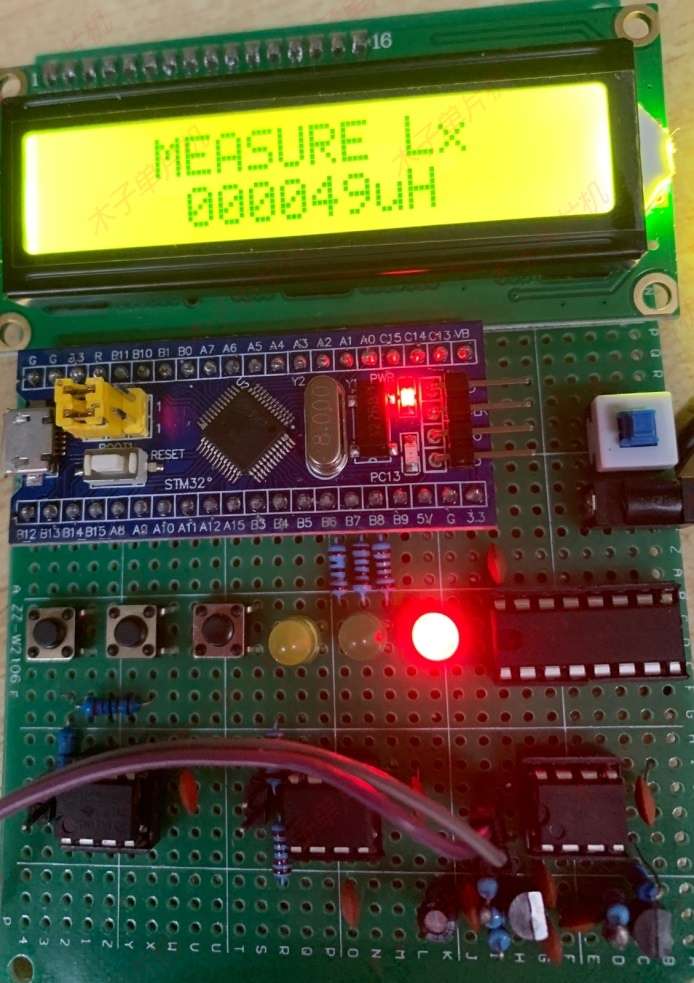

添加图片注释，不超过 140 字（可选）

程序

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "timer.h"
#include "usart1.h"
#include "LCD1602.h"
#include "key.h"
#include "exti.h"
#include "string.h"
#include "stdio.h"u8 mode = 2;void keyscan()
{u8 key;key = KEY_Scan(0);if(key == 1){mode = 1;LED1 = 0;LED2 = 1;LED3 = 1;CD4052_B = 0;//电容档CD4052_A = 0;LCD_Write_String(0,0,"   MEASURE Cx   ");LCD_Write_String(0,1,"    00000.0pF   ");}if(key == 2){mode = 2;LED1 = 1;LED2 = 0;LED3 = 1;CD4052_B = 0;//电阻档CD4052_A = 1;LCD_Write_String(0,0,"   MEASURE Rx   ");LCD_Write_String(0,1,"   0000.000K    ");}if(key == 3){mode = 3;LED1 = 1;LED2 = 1;LED3 = 0;CD4052_B = 1;//电感档CD4052_A = 0;LCD_Write_String(0,0,"   MEASURE Lx   ");LCD_Write_String(0,1,"    000000uH    ");}
}extern unsigned long   RX2;
extern float  CZ;
extern float  LZ;int main(void)
{	unsigned int count;delay_init();	    	 //延时函数初始化	  NVIC_Configuration(); 	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级 delay_ms(300);KEY_Init();LED_Init();CD4052_Init();LCD_Init();          // 1602初始化 EXTIX_Init();CD4052_B = 0;//电阻档CD4052_A = 1;LED1 = 1;LED2 = 0;LED3 = 1;LCD_Write_String(0,0,"   MEASURE Rx   ");LCD_Write_String(0,1,"   0000.000K    ");TIM2_Int_Init(999,7199);  //定时器初始化，定时100MSwhile(1){keyscan();if(count++ > 100){if(mode == 1)//显示电容值{LCD_Write_Char(4,1,(long)CZ/100000+'0');LCD_Write_Char(5,1,(long)CZ%100000/10000+'0');LCD_Write_Char(6,1,(long)CZ%10000/1000+'0');LCD_Write_Char(7,1,(long)CZ%1000/100+'0');LCD_Write_Char(8,1,(long)CZ%100/10+'0');LCD_Write_Char(10,1,(long)CZ%10+'0');}if(mode == 2)//显示电阻值{LCD_Write_Char(3,1,RX2/1000000+'0');LCD_Write_Char(4,1,RX2%1000000/100000+'0');LCD_Write_Char(5,1,RX2%100000/10000+'0');LCD_Write_Char(6,1,RX2%10000/1000+'0');LCD_Write_Char(8,1,RX2%1000/100+'0');LCD_Write_Char(9,1,RX2%100/10+'0');LCD_Write_Char(10,1,RX2%10+'0');}if(mode == 3)//显示电感值{LCD_Write_Char(4,1,(long)LZ/100000+'0');LCD_Write_Char(5,1,(long)LZ%100000/10000+'0');LCD_Write_Char(6,1,(long)LZ%10000/1000+'0');LCD_Write_Char(7,1,(long)LZ%1000/100+'0');LCD_Write_Char(8,1,(long)LZ%100/10+'0');LCD_Write_Char(9,1,(long)LZ%10+'0');}}delay_ms(1);}
}
*******//完整资料
*******//微信公众号：木子单片机
#include "key.h"
#include "sys.h"
#include "delay.h"//按键初始化函数
void KEY_Init(void) //IO初始化
{ GPIO_InitTypeDef GPIO_InitStructure;//初始化KEY0-->GPIOA.13,KEY1-->GPIOA.15  上拉输入RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能PORTA,PORTE时钟GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14;//PE2~4GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置成上拉输入GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOE2,3,4
}
//按键处理函数
//返回按键值
//mode:0,不支持连续按;1,支持连续按;
//0，没有任何按键按下
//1，KEY0按下
//2，KEY1按下
//3，KEY2按下
//4，KEY3按下 WK_UP
//注意此函数有响应优先级,KEY0>KEY1>KEY2>KEY3!!
u8 KEY_Scan(u8 mode)
{	 static u8 key_up=1;//按键按松开标志if(mode)key_up=1;  //支持连按		  if(key_up&&(KEY0==0||KEY1==0||KEY2==0)){delay_ms(10);//去抖动 key_up=0;if(KEY0==0)return 1;else if(KEY1==0)return 2;else if(KEY2==0)return 3;}else if(KEY0==1&&KEY1==1&&KEY2==1)key_up=1; 	    return 0;// 无按键按下
}
#include "delay.h"
#include "sys.h"
//
//如果使用ucos,则包括下面的头文件即可.
#if SYSTEM_SUPPORT_UCOS
#include "includes.h"					//ucos 使用
#endif//V1.2修改说明
//修正了中断中调用出现死循环的错误
//防止延时不准确,采用do while结构!//V1.3修改说明
//增加了对UCOSII延时的支持.
//如果使用ucosII,delay_init会自动设置SYSTICK的值,使之与ucos的TICKS_PER_SEC对应.
//delay_ms和delay_us也进行了针对ucos的改造.
//delay_us可以在ucos下使用,而且准确度很高,更重要的是没有占用额外的定时器.
//delay_ms在ucos下,可以当成OSTimeDly来用,在未启动ucos时,它采用delay_us实现,从而准确延时
//可以用来初始化外设,在启动了ucos之后delay_ms根据延时的长短,选择OSTimeDly实现或者delay_us实现.//V1.4修改说明 20110929
//修改了使用ucos,但是ucos未启动的时候,delay_ms中中断无法响应的bug.
//V1.5修改说明 20120902
//在delay_us加入ucos上锁，防止由于ucos打断delay_us的执行，可能导致的延时不准。static u8  fac_us=0;//us延时倍乘数
static u16 fac_ms=0;//ms延时倍乘数
#ifdef OS_CRITICAL_METHOD 	//如果OS_CRITICAL_METHOD定义了,说明使用ucosII了.
//systick中断服务函数,使用ucos时用到
void SysTick_Handler(void)
{				   OSIntEnter();		//进入中断OSTimeTick();       //调用ucos的时钟服务程序               OSIntExit();        //触发任务切换软中断
}
#endif//初始化延迟函数
//当使用ucos的时候,此函数会初始化ucos的时钟节拍
//SYSTICK的时钟固定为HCLK时钟的1/8
//SYSCLK:系统时钟
void delay_init()
{#ifdef OS_CRITICAL_METHOD 	//如果OS_CRITICAL_METHOD定义了,说明使用ucosII了.u32 reload;
#endifSysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);	//选择外部时钟  HCLK/8fac_us=SystemCoreClock/8000000;	//为系统时钟的1/8  #ifdef OS_CRITICAL_METHOD 	//如果OS_CRITICAL_METHOD定义了,说明使用ucosII了.reload=SystemCoreClock/8000000;		//每秒钟的计数次数 单位为K	   reload*=1000000/OS_TICKS_PER_SEC;//根据OS_TICKS_PER_SEC设定溢出时间//reload为24位寄存器,最大值:16777216,在72M下,约合1.86s左右	fac_ms=1000/OS_TICKS_PER_SEC;//代表ucos可以延时的最少单位	   SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;   	//开启SYSTICK中断SysTick->LOAD=reload; 	//每1/OS_TICKS_PER_SEC秒中断一次	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk;   	//开启SYSTICK
#elsefac_ms=(u16)fac_us*1000;//非ucos下,代表每个ms需要的systick时钟数
#endif
}								    #ifdef OS_CRITICAL_METHOD	//使用了ucos
//延时nus
//nus为要延时的us数.
void delay_us(u32 nus)
{		u32 ticks;u32 told,tnow,tcnt=0;u32 reload=SysTick->LOAD;	//LOAD的值	    	 ticks=nus*fac_us; 			//需要的节拍数	  		 tcnt=0;told=SysTick->VAL;        	//刚进入时的计数器值while(1){tnow=SysTick->VAL;	if(tnow!=told){	    if(tnow<told)tcnt+=told-tnow;//这里注意一下SYSTICK是一个递减的计数器就可以了.else tcnt+=reload-tnow+told;	    told=tnow;if(tcnt>=ticks)break;//时间超过/等于要延迟的时间,则退出.}  };
}
//延时nms
//nms:要延时的ms数
void delay_ms(u16 nms)
{	if(OSRunning==TRUE)//如果os已经在跑了	    {		  if(nms>=fac_ms)//延时的时间大于ucos的最少时间周期 {OSTimeDly(nms/fac_ms);//ucos延时}nms%=fac_ms;				//ucos已经无法提供这么小的延时了,采用普通方式延时    }delay_us((u32)(nms*1000));	//普通方式延时,此时ucos无法启动调度.
}
#else//不用ucos时
//延时nus
//nus为要延时的us数.
void delay_us(u32 nus)
{		u32 temp;	    	 SysTick->LOAD=nus*fac_us; //时间加载	  		 SysTick->VAL=0x00;        //清空计数器SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk ;          //开始倒数	 do{temp=SysTick->CTRL;}while(temp&0x01&&!(temp&(1<<16)));//等待时间到达   SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk;       //关闭计数器SysTick->VAL =0X00;       //清空计数器
}
//延时nms
//注意nms的范围
//SysTick->LOAD为24位寄存器,所以,最大延时为:
//nms<=0xffffff*8*1000/SYSCLK
//SYSCLK单位为Hz,nms单位为ms
//对72M条件下,nms<=1864
void delay_ms(u16 nms)
{	 		  	  u32 temp;		   SysTick->LOAD=(u32)nms*fac_ms;//时间加载(SysTick->LOAD为24bit)SysTick->VAL =0x00;           //清空计数器SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk ;          //开始倒数  do{temp=SysTick->CTRL;}while(temp&0x01&&!(temp&(1<<16)));//等待时间到达   SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk;       //关闭计数器SysTick->VAL =0X00;       //清空计数器
}
#endif

硬件设计

使用元器件：

单片机：STM32；

添加图片注释，不超过 140 字（可选）

流程图：

添加图片注释，不超过 140 字（可选）

设计资料

01原理图

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

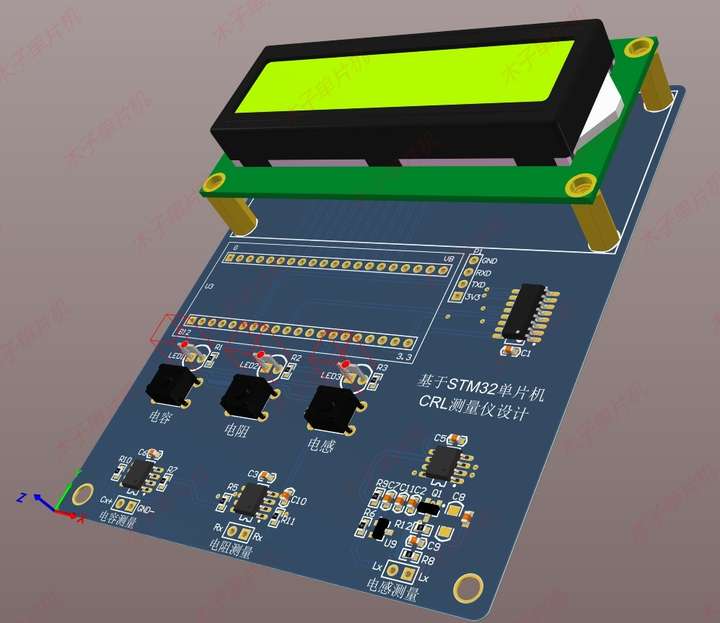

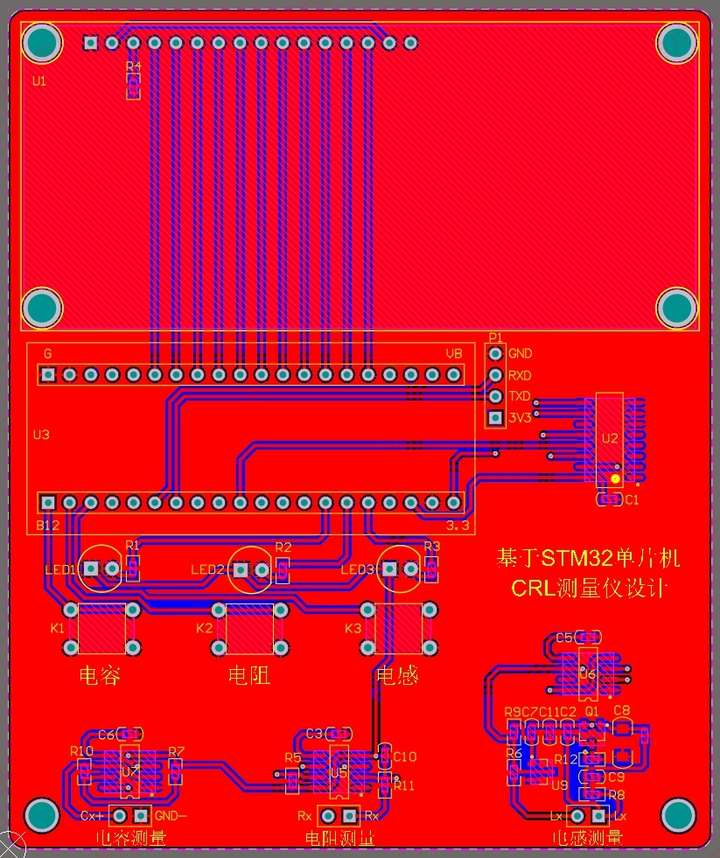

02PCB

本系统pcb采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

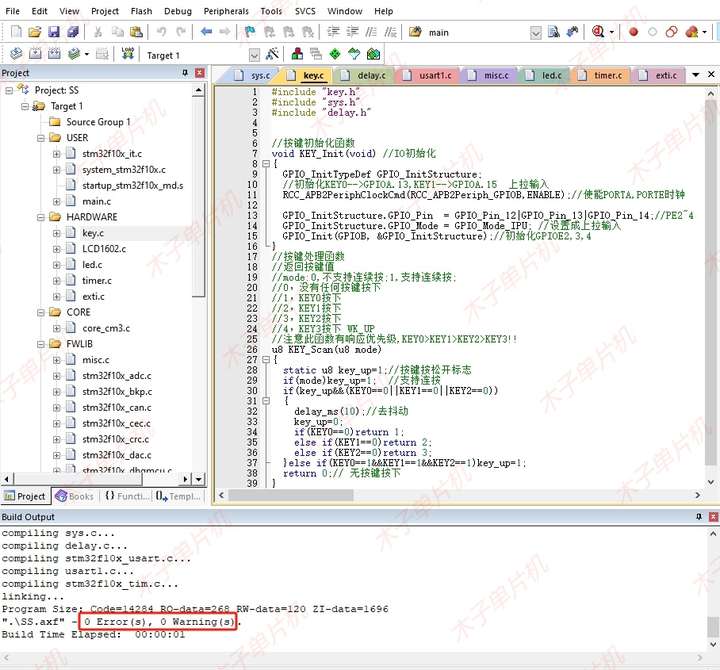

03程序

本设计使用软件Keil5 MDK版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

04设计报告

一万五千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

05设计资料

全部资料包括程序（含注释）、AD原理图、PCB、设计报告、流程图、实物图等。具体内容如下，全网最全! ！

添加图片注释，不超过 140 字（可选）

点赞分享一起学习成长。
