基于51单片机的污水ph值和液压监测系统

ops 2025/6/15 16:00:04

具体实现功能

设计介绍

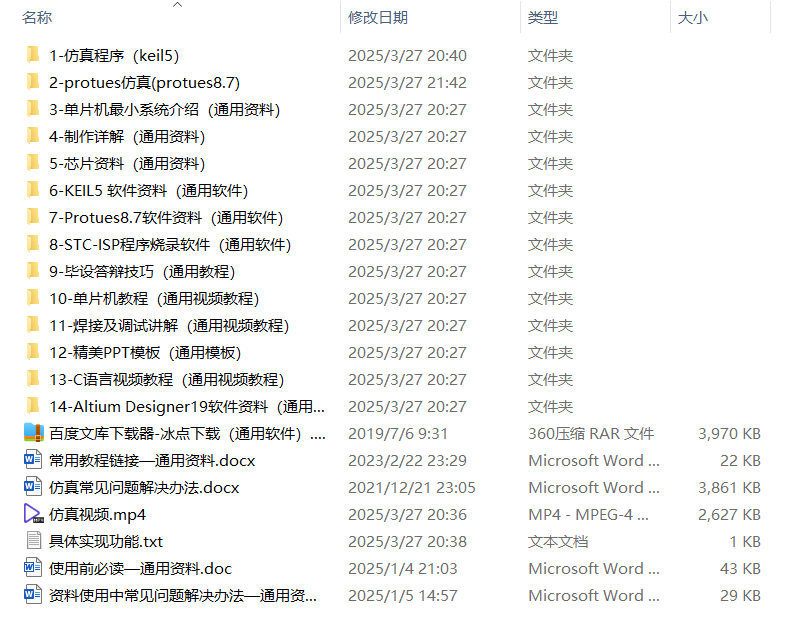

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）实时检测ph值和液压值并用LCD1602显示；
（2）可以按键设定报警值；
（3）测得的ph值和液压值超过报警值时声光报警，并通过串口发送显示。

仿真演示视频：

基于51单片机的污水ph值和液压监测系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

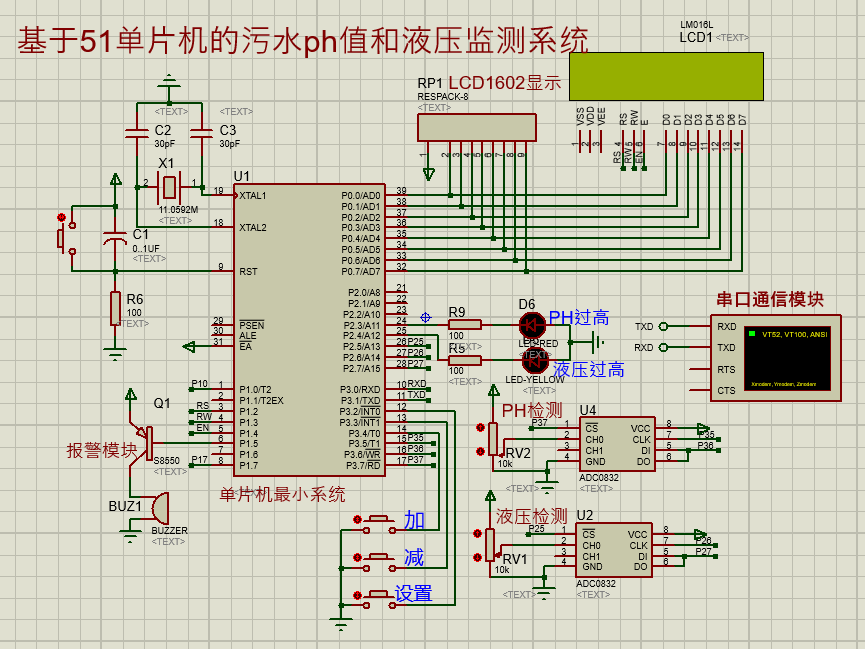

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

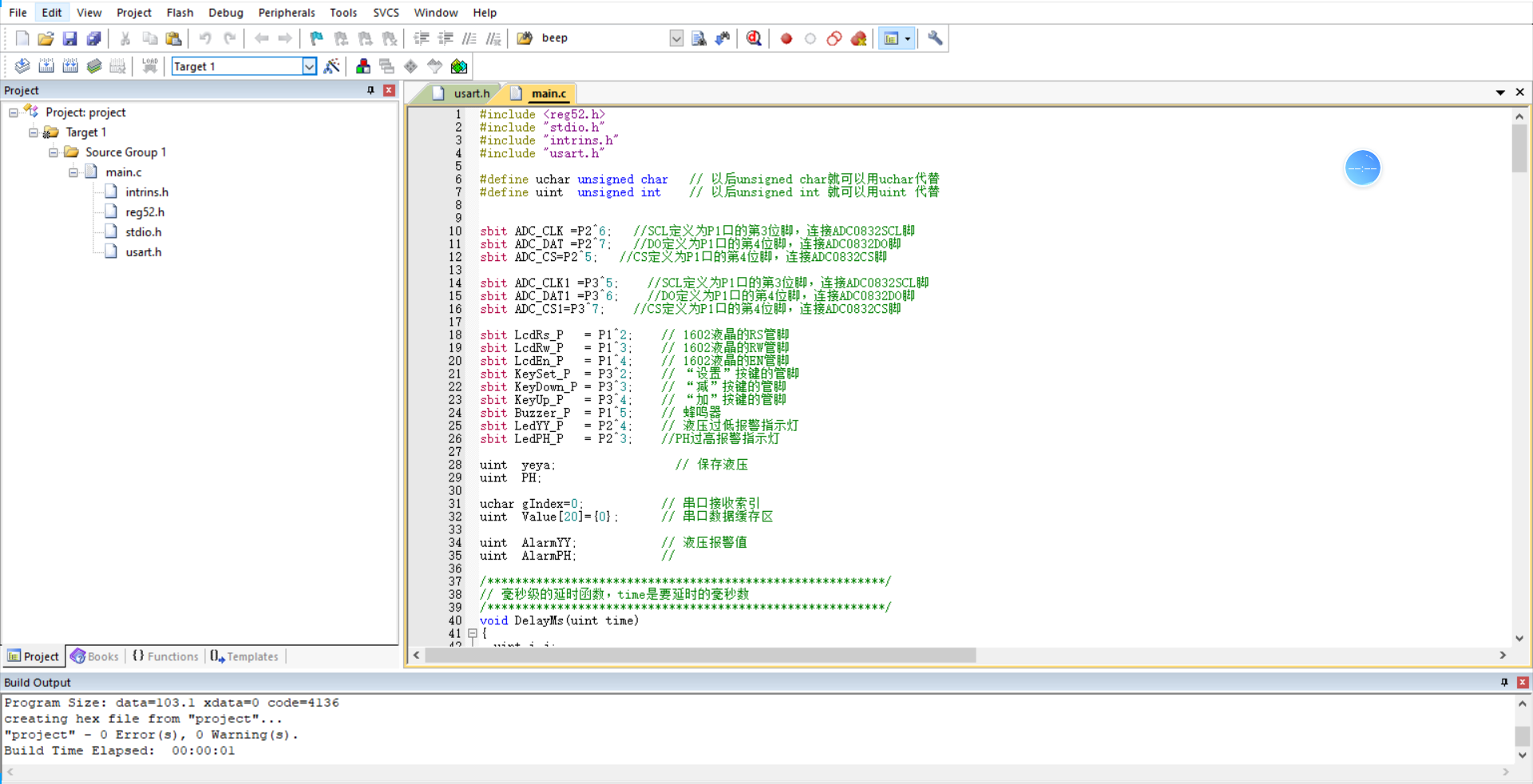

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
/*********************************************************/
// 主函数
/*********************************************************/
void main(void)
{char String[10];char Value[3];char Value1[3];LcdShowInit();					// 液晶显示初始化AlarmInit();						// 报警值初始化UsartInit();while(1){yeya=Get_ADC0832();			// 读取液压强度yeya=yeya/2.5;					// 缩小液压检测结果(在0-99)if(yeya>99)							// 如果大于99yeya=99;								// 则依然保持99LcdGotoXY(1,6);							// 液晶定位到第0行第6列LcdPrintNum1(yeya);						// 显示测量结果PH=Get_ADC08321();			// 读取PHPH=PH/2.5;					// 缩小液压检测结果(在0-99)if(PH>99)							// 如果大于99PH=99;								// 则依然保持99LcdGotoXY(1,13);							// 液晶定位到第0行第6列LcdPrintNum1(PH);						// 显示测量结果// 报警判断AlarmJudge();						if((PH>=AlarmPH)||(yeya>=AlarmYY))	  //液位值大于等于预设值时{Value[0] = 0x30+PH/10%10;Value[1] = 0x30+PH%10;Value1[0] = 0x30+yeya/10%10;Value1[1] = 0x30+yeya%10;	sprintf(String,"P:%s Y:%s\r\n",Value,Value1);SendStr(String);}else					  					//液位值小于预设值时{;}KeyScanf();								// 按键判断}
}

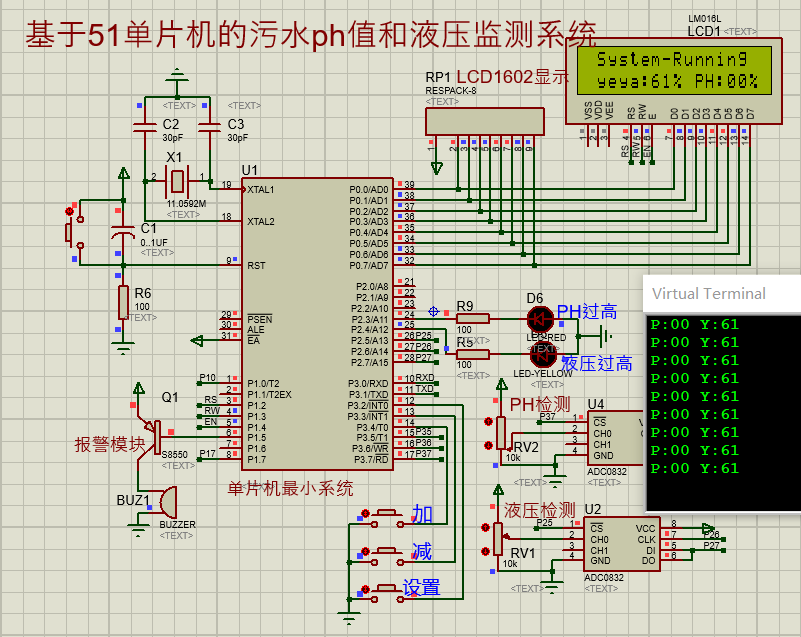

程序运行结果如图：
