rpicam-apps 选项参考

常用选项

除非另有说明，否则以下选项适用于所有具有相似或相同语义学的 rpicam-apps 。

要将以下选项之一传递给应用程序，请在选项名称前加上 -- .如果选项需要值，请在选项名称后立即传递该值，并用单个空格分隔。如果值包含空格，请将值用引号括起来。

一些选项有速记别名，例如 -h 而不是 --help 。使用这些速记别名而不是完整的选项名称可以节省空间和时间，但会降低易读性。

help

别名： -h

打印完整的选项集，以及每个选项的简要概要。不接受值。

version

打印 libcam 和 rpicam-apps 的版本字符串。不接受值。

示例输出：

rpicam-apps build: ca559f46a97a 27-09-2021 (14:10:24)
libcamera build: v0.0.0+3058-c29143f7

list-cameras

列出连接到Raspberry Pi的检测到的相机及其可用的传感器模式。不接受值。

传感器模式标识符具有以下形式： S<Bayer order><Bit-depth>_<Optional packing> : <Resolution list>

裁剪在本机传感器像素中（即使在像素合并模式下）指定为 (<x>, <y>)/<Width>×<Height> . (x, y) 指定传感器阵列中大小为 width x height 的裁剪窗口的位置。

例如，以下输出显示有关索引0的 IMX219 传感器和索引1的 IMX477 传感器的信息：

Available cameras
````````````-
0 : imx219 [3280x2464] (/base/soc/i2c0mux/i2c@1/imx219@10)Modes: 'SRGGB10_CSI2P' : 640x480 [206.65 fps - (1000, 752)/1280x960 crop]1640x1232 [41.85 fps - (0, 0)/3280x2464 crop]1920x1080 [47.57 fps - (680, 692)/1920x1080 crop]3280x2464 [21.19 fps - (0, 0)/3280x2464 crop]'SRGGB8' : 640x480 [206.65 fps - (1000, 752)/1280x960 crop]1640x1232 [41.85 fps - (0, 0)/3280x2464 crop]1920x1080 [47.57 fps - (680, 692)/1920x1080 crop]3280x2464 [21.19 fps - (0, 0)/3280x2464 crop]
1 : imx477 [4056x3040] (/base/soc/i2c0mux/i2c@1/imx477@1a)Modes: 'SRGGB10_CSI2P' : 1332x990 [120.05 fps - (696, 528)/2664x1980 crop]'SRGGB12_CSI2P' : 2028x1080 [50.03 fps - (0, 440)/4056x2160 crop]2028x1520 [40.01 fps - (0, 0)/4056x3040 crop]4056x3040 [10.00 fps - (0, 0)/4056x3040 crop]

对于上面示例中的IMX219传感器：

• 所有模式都有 RGGB Bayer排序
• 所有模式均可在所列分辨率下提供 8 位或 10 位 CSI2 封装读数

camera

选择要使用的相机。从 可用相机列表。

config

别名： -c

指定一个包含CLI选项和值的文件。考虑一个名为 example_configuration.txt 的文件，该文件包含以下文本，将选项和值指定为键值对，每行一个选项，仅长（非别名）选项名称：

timeout=99000
verbose=

TIP: 省略您通常在命令行上传递的前导 -- 。对于缺少值的标志，例如上面示例中的 verbose ，您必须在后面添加 = 。

然后，您可以运行以下命令来指定99000毫秒的超时和详细输出：

$ rpicam-hello --config example_configuration.txt

timeout

别名： -t

默认值：5000毫秒（5秒）

指定应用程序在关闭前运行多长时间。这适用于视频录制和预览窗口。捕获静止图像时，应用程序会在捕获输出图像之前显示 timeout 毫秒的预览窗口。

要无限期运行应用程序，请指定值 0 。

preview

别名： -p

设置桌面或DRM预览窗口的位置（x，y坐标）和大小（w，h尺寸）。不影响相机请求的图像的分辨率或长宽比。缩放图像大小和柱子或信箱图像长宽比以适应预览窗口。

以逗号分隔的形式传递预览窗口尺寸： x， y，w，h

示例： rpicam-hello --preview 100,100,500,500

fullscreen

别名： -f

强制预览窗口使用整个屏幕，没有边框或标题栏。缩放图像大小并调整图像宽高比，使其适合整个屏幕。不接受数值。

qt-preview

使用Qt预览窗口，它比替代窗口消耗更多资源，但支持X窗口转发。与 fullscreen 标志不兼容。不接受值。

nopreview

别名： -n

使应用程序_不_显示预览窗口。不接受值。

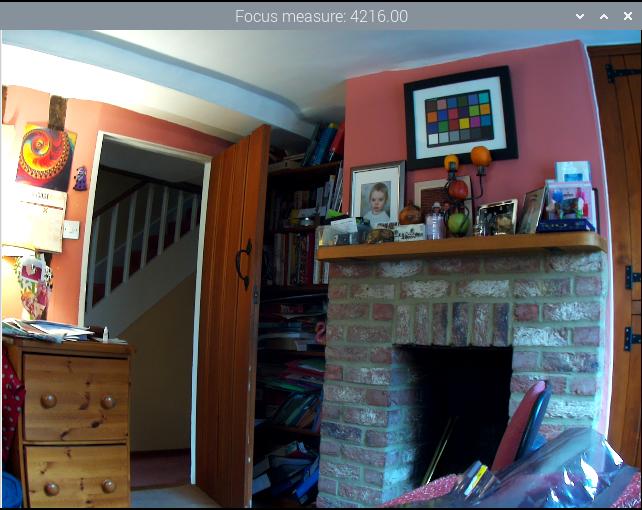

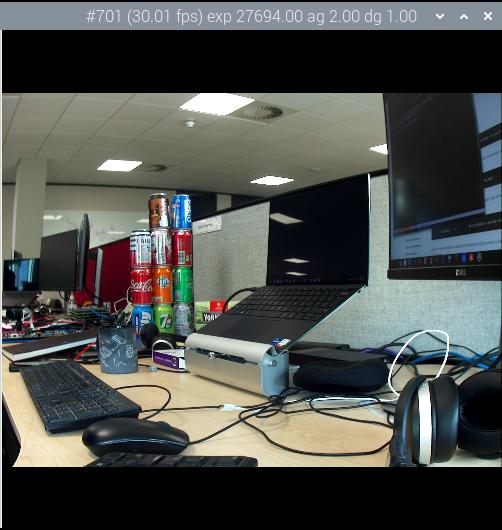

info-text

默认值： "#%frame (%fps fps) exp %exp ag %ag dg %dg"

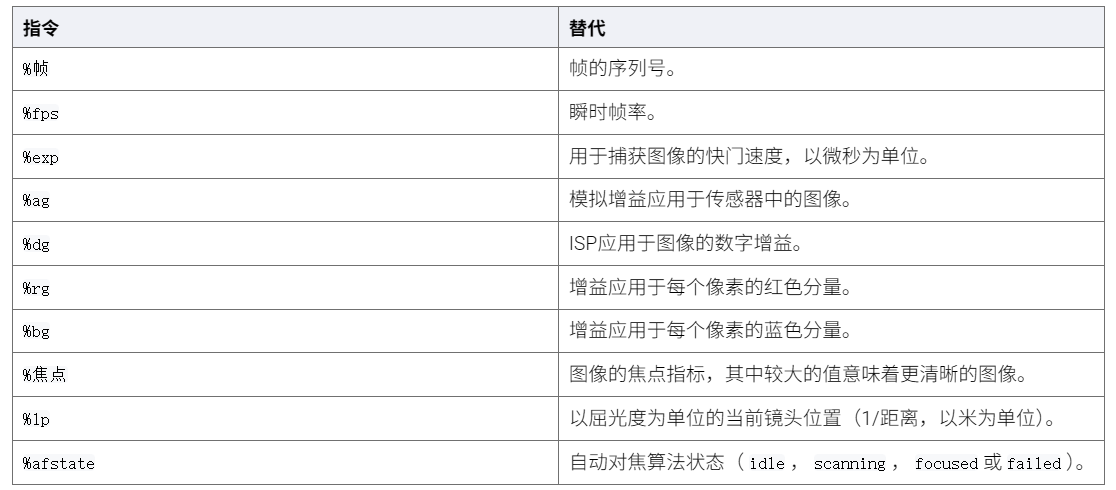

在桌面环境中运行时，将提供的字符串设置为预览窗口的标题。支持以下图像元数据替换：

width 和 height

每个都接受一个数字，定义捕获图像的尺寸（以像素为单位）。

对于 rpicam-still、 rpicam-jpeg 和 rpicam-vid ，指定输出分辨率。

对于 rpicam-raw ，指定原始图像的分辨率。对于采用 2×2 分档读出模式的相机，指定等于或小于分档模式的分辨率可捕获 2×2 分档的原始图像。

对于 rpicam-hello ，没有效果。

例子：

• rpicam-vid -o test.h264 --width 1920 --height 1080 捕获1080p视频。

• rpicam-still -r -o test.jpg --width 2028 --height 1520 捕获2028×1520分辨率的JPEG。如果与HQ相机一起使用，则使用2×2 像素合并模式，因此原始文件（ test.dng ）包含2028×1520原始Bayer图像。

viewfinder-width 和 viewfinder-height

每个都接受一个数字，定义预览窗口中显示的图像的尺寸（以像素为单位）。不影响预览窗口尺寸，因为图像会调整大小以适应。不影响捕获的静止图像或视频。

mode

允许您以下列以冒号分隔的格式指定摄像机模式： <宽度>:<高度>:<比特深度>:<包装>。如果所提供的值不完全匹配，系统会为传感器选择最接近的可用选项。您可以使用打包 (P) 或未打包 (U) 的打包格式。影响存储视频和照片的格式，但不影响传递到预览窗口的帧格式。

位深和封装是可选的。
位深度默认为12。
打包默认为 P （打包）。

有关传感器可用的位深度、分辨率和封装选项的信息，请参阅 list-cameras。

例子：

• 4056:3040:12:P - 4056×3040 分辨率，每像素 12 位，打包。
• 1632:1224:10 - 1632×1224 分辨率，每个像素 10 位。
• 2592:1944:10:U - 2592×1944 分辨率，每像素 10 位，未打包。
• 3264:2448 - 3264×2448 分辨率。

打包格式详细信息

打包格式使用较少的像素数据存储空间。

在 Raspberry Pi 4 和更早的设备上，打包格式使用 MIPI CSI-2 标准打包像素。这意味着

• 10 位摄像头模式将 4 个像素打包成 5 个字节。前 4 个字节包含每个像素的 8 个最有效位（MSB），最后一个字节包含 4 对最小有效位（LSB）。
• 12 位摄像机模式将 2 个像素打包成 3 个字节。前 2 个字节包含每个像素的 8 个最有效位 (MSB)，最后一个字节包含两个像素的 4 个最小有效位 (LSB)。

在 Raspberry Pi 5 及更高版本的设备上_，打包格式通过视觉无损压缩方案将像素值压缩为每个像素 8 位（1 个字节）。

解压格式详细信息

解压缩格式提供的像素值更易于手动操作，但像素数据的存储空间却更大。

在所有设备上，未打包格式每个像素使用 2 个字节。

在 Raspberry Pi 4 和更早的设备上，应用程序会在 most significant end 应用零填充。在未打包格式中，10 位相机模式的像素值不能超过 1023。

在 Raspberry Pi 5 及更早的设备上，应用程序会在 least significant end 应用零填充，因此图像会使用传感器提供的像素深度的全部 16 位动态范围。

viewfinder-mode

与 mode 选项相同，但它适用于传递到预览窗口的数据。有关详细信息，请参阅 mode 文档。

lores-width 和 lores-height

从相机传送第二个分辨率较低的图像流，缩小到指定的尺寸。

每个都接受一个数字，定义低分辨率流的维度（以像素为单位）。

可用于预览和视频模式。不适用于静态捕获。如果您指定的长宽比与正常分辨率流不同，则会生成非方形像素。

对于 rpicam-vid ，禁用额外的颜色去噪处理。

与 图像后处理 结合使用时对图像分析很有用。

hflip

水平翻转图像。不接受值。

vflip

垂直翻转图像。不接受值。

rotation

旋转从传感器提取的图像。仅接受值0或180。

roi

裁剪从传感器的完整字段中提取的图像。接受四个十进制值，ranged0到1，格式如下： <x>，<y>，<w>， h> 。这些值中的每一个都代表可用宽度和高度的百分比，作为0到1之间的小数。

这些值定义了以下比例：

• <x> ：提取图像前要跳过的X坐标
• <y> ：提取图像前要跳过的Y坐标
• <w> ：要提取的图像宽度
• <h> ：要提取的图像高度

默认为 0,0,1,1 （从第一个X坐标和第一个Y坐标开始，使用100%的图像宽度，使用100%的图像高度）。

例子：

• rpicam-hello--roi 0.25,0.25,0.5,0.5 选择从图像中心裁剪的总像素数的一半（跳过X坐标的前25%，跳过Y坐标的前25%，使用总图像宽度的50%，使用总图像高度的50%）。
• rpicam-hello--roi 0,0,0.25,0.25 选择从图像左上角裁剪的总像素数的四分之一（跳过X坐标的前0%，跳过Y坐标的前0%，使用25%的图像宽度，使用25%的图像高度）。

hdr

默认值： off

以HDR模式运行相机。如果不带值传递，则假定 auto 。接受以下值之一：

• off - 禁用 HDR。
• auto - 在支持的设备上启用 HDR。使用传感器的内置 HDR 模式（如果可用）。如果传感器没有内置 HDR 模式，则使用可用的板载 HDR 模式。
• single-exp - 使用板载 HDR 模式（如果可用），即使传感器有内置 HDR 模式。如果板载 HDR 模式不可用，则禁用 HDR

Raspberry Pi 5及更高版本的设备具有板载HDR模式。

要检查传感器中的内置 HDR 模式，除了 list-cameras 之外，还需传递此选项。
