BUG调试案例十四：TL431/TL432电路发热问题案例

一、引言

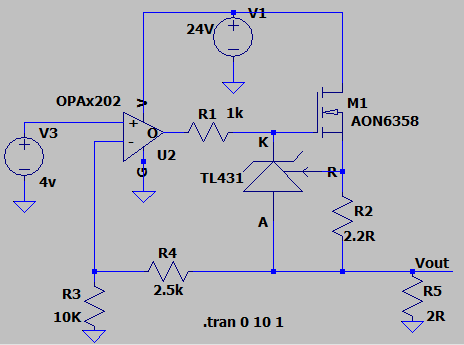

下图所示电路来自某板卡实际项目，在使用过程中出现了烧毁故障。该电路的输入电压为 24V，输出为 5V，用于给下游负载供电。本文借此案例，结合实际故障，带大家一起分析问题根源，并深入学习 TL431/TL432 的基本原理与常见误区。

请在阅读前先思考两个问题：

1. 下图是什么类型的电路？

2. 这个电路在设计上是否存在致命性问题？（不是微调类问题，而是可能直接导致失效的问题）


本文将围绕以下几个方面展开：

• 问题现象回顾

• 故障成因分析

• TL431/TL432 使用中的理解

二、问题现象

板卡现场运行一段时间后突发异常，经测试确认 MOS管被严重烧毁，连带铜皮都被烧断，相当严重。
