基于51单片机的多功能风扇控制系统

news 2025/6/8 10:38:08

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）按键可控制风扇档位及出风类型，数码管显示风扇档位(共四档)及出风类型（自然风、常风和睡眠风）。
（2）具有定时功能，每按下一次按键，定时时间加10S。定时时间到，风扇停止工作。
（3）按键可控制风扇摇头与不摇头。
（4）具有过热检测功能。采用DS18B20温度传感器监测温度，温度超过70℃，风扇停止工作，蜂鸣器响。

仿真演示视频：

基于51单片机的多功能风扇控制系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

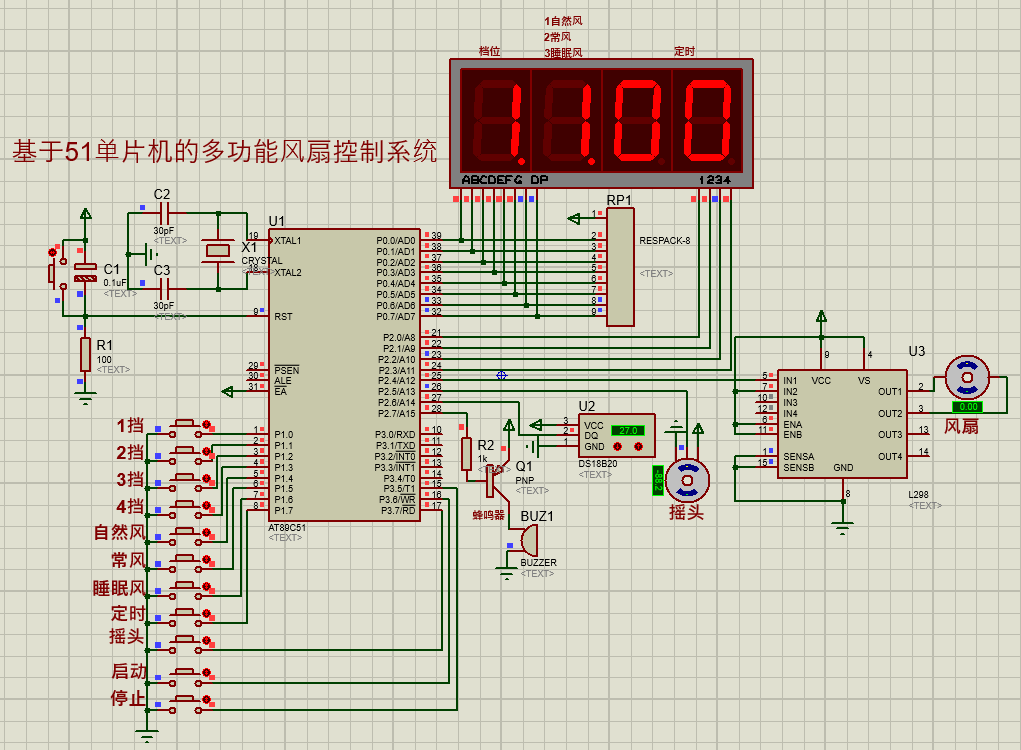

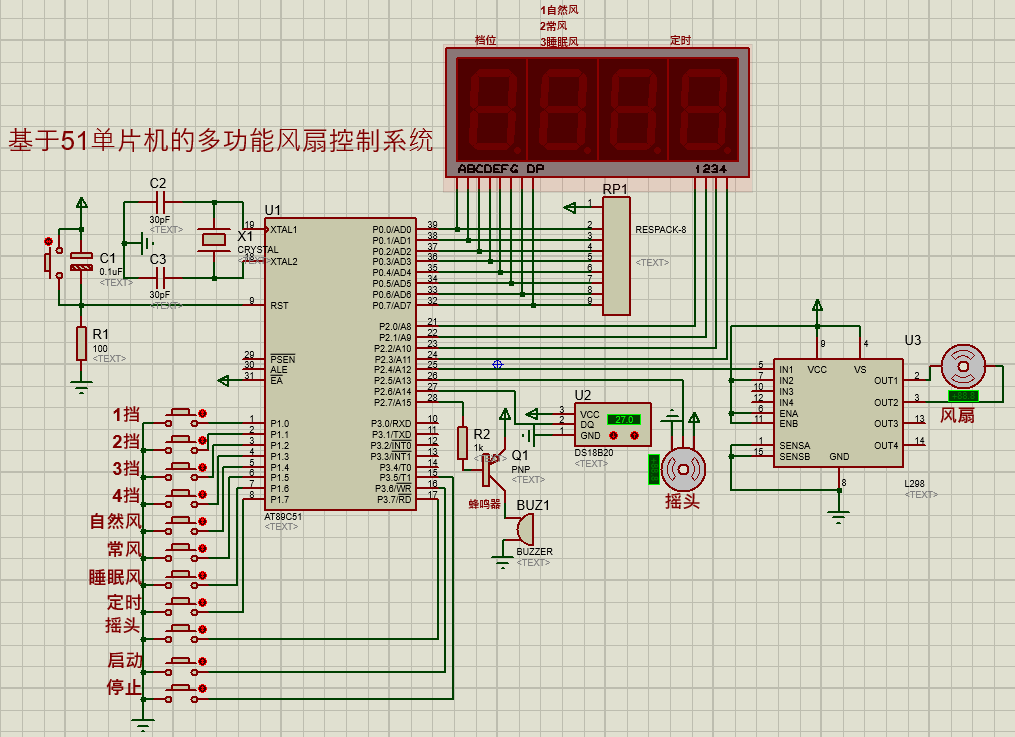

本设计利用protues8.7软件实现仿真设计，具体如图。

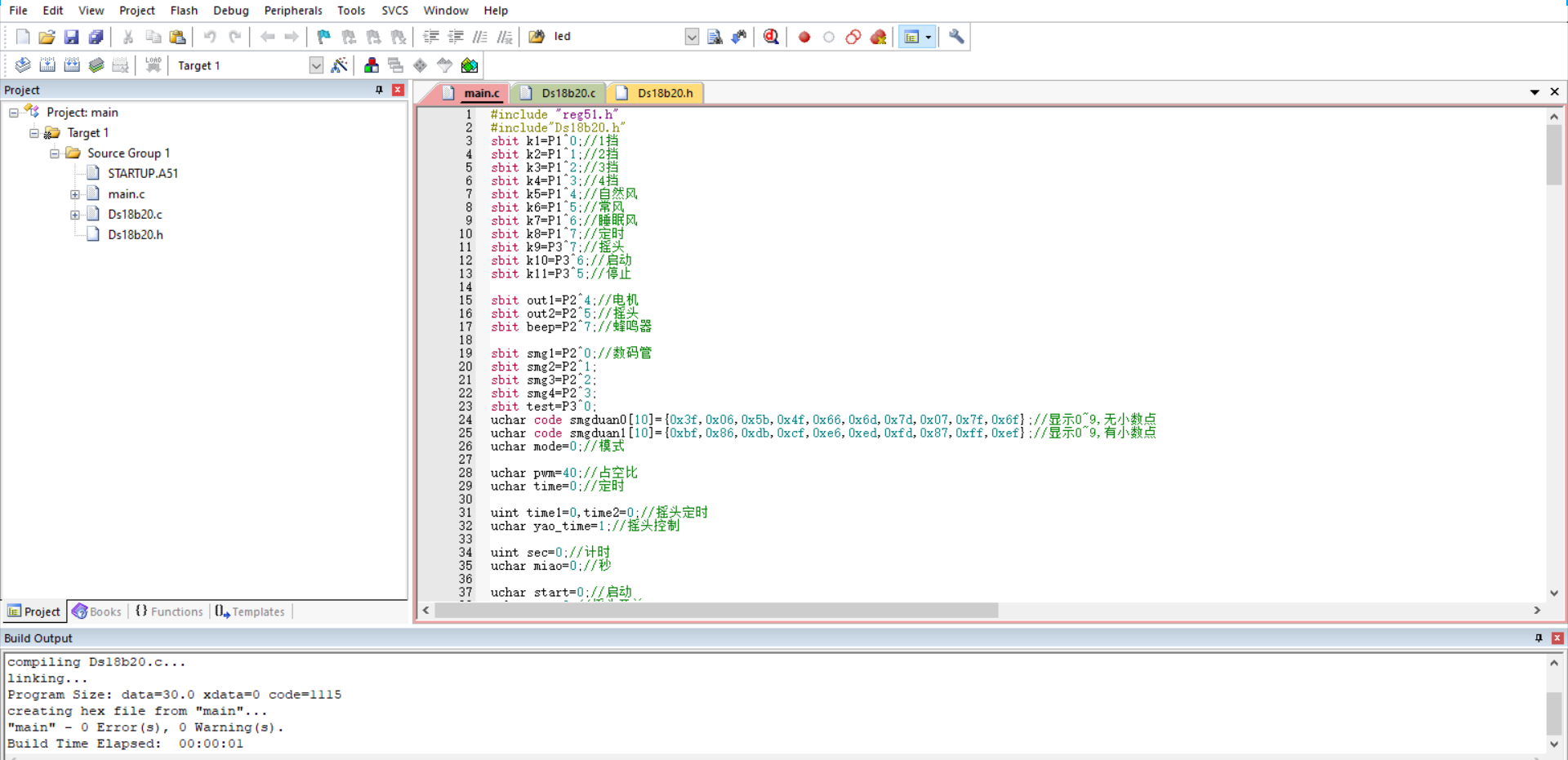

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
void main()
{out2=0;TMOD|=0X01;TH0=0XFC;TL0=0X18;	ET0=1;//打开定时器0中断允许EA=1;//打开总中断TR0=1;//打开定时器while(1){			  //显示P0=smgduan1[dang]; //档位smg1=0;delay(100);smg1=1;P0=smgduan1[feng]; //风类型smg2=0;delay(100);smg2=1;P0=smgduan0[ding/10]; //定时smg3=0;delay(100);smg3=1;P0=smgduan0[ding%10]; smg4=0;delay(100);smg4=1;//按键检测if(!k1)//1挡{delay(1000);if(!k1){dang=1;}while(!k1);}if(!k2)//2挡{delay(1000);if(!k2){dang=2;}while(!k2);}if(!k3)//3挡{delay(1000);if(!k3){dang=3;}while(!k3);} if(!k4)//4挡{delay(1000);if(!k4){dang=4;}while(!k4);}if(!k5)//自然风{delay(1000);if(!k5){feng=1;}while(!k5);}if(!k6)//常风{delay(1000);if(!k6){feng=2;}while(!k6);}if(!k7)//睡眠风{delay(1000);if(!k7){feng=3;}while(!k7);}if(!k8)//定时{delay(1000);if(!k8){if(ding<90)ding+=10;if(ding>99)ding=99;}while(!k8);}if(!k9)//摇头{delay(1000);if(!k9){yao=!yao;}while(!k9);}if(!k10)//启动{delay(1000);if(!k10){start=1;}while(!k10);}if(!k11)//停止{delay(1000);if(!k11){start=0;yao=0;ding=0;}while(!k11);}}
}

程序运行结果如图：
