数据库精选题（四）（E-R模型）
🌈 个人主页：十二月的猫-CSDN博客
🔥 系列专栏： 🏀操作系统与数据库_十二月的猫的博客-CSDN博客💪🏻 十二月的寒冬阻挡不了春天的脚步，十二点的黑夜遮蔽不住黎明的曙光
目录
前言
E-R模型
练习题
概念题
题目一
E-R模型设计与模式转化
题目二
题目三
总结
前言
上一讲数据库精选题（三）（SQL语言精选题）（按语句类型分类）-CSDN博客重点在于各类SQL语句的语法以及经典的题型（题型难点只在于查询语句），里面并没有涉及特别难的SQL语句。
原因如下：一、各大院校应该不会出很难的SQL题目（我们学校出的就到这个难度的~~~）；二、我个人想先把所有知识点过一遍，后续有时间把实验中难的SQL题目再做更新
所以看上一讲，我希望大家把它看成一个SQL的基础知识复习，重点放在各类型语句的语法以及彼此之间的对比，重在广度而不是深度
本讲我们来进入E-R模型设计（本题在考试中也占有一个大题，分值不少）。进入这一讲前，如果你忘了E-R模型可以看我的另两篇文章复习一下数据库系统概念（第七周 第一堂）（E-R模型）-CSDN博客
数据库系统概念（第七周 第二堂）（E-R模型转关系模式）-CSDN博客
E-R模型
简单复习一下：
实体：
属性：
联系：
映射基数：
带箭头的表示：一
不带箭头表示：多
练习题
以题带练，让大家在练习题中逐步熟练E-R模型的绘制以及E-R模型向关系模式的转化原则
概念题
题目一
问题描述：
什么是弱实体集？
问题求解：
解：
如果一个实体集的所有属性组合在一起都无法唯一确定一个元组（都无法形成主码），则称这样的实体集为弱实体集。弱实体集的出现是由于实体中的某些属性需要和其他实体产生联系，但是E-R模型中只允许联系出现在实体之间，于是只能让属性变化为实体（这个实体很有可能就是弱实体）。弱实体集需要和其依赖的强实体集的主码共同唯一标识弱实体集。
E-R模型设计与模式转化
E-R模型设计的流程：
1、确定E-R模型的最大整体（不出现在模型中）
2、确定E-R模型的实体集
3、确定E-R模型的联系集
4、确定E-R模型的属性集（实体和联系）
5、确定E-R模型实体/联系的主码
6、转化为关系模式
关系模式转化流程：
1、拿到E-R模型
2、将E-R模型中的实体和联系一一转化为关系模式（关系表）

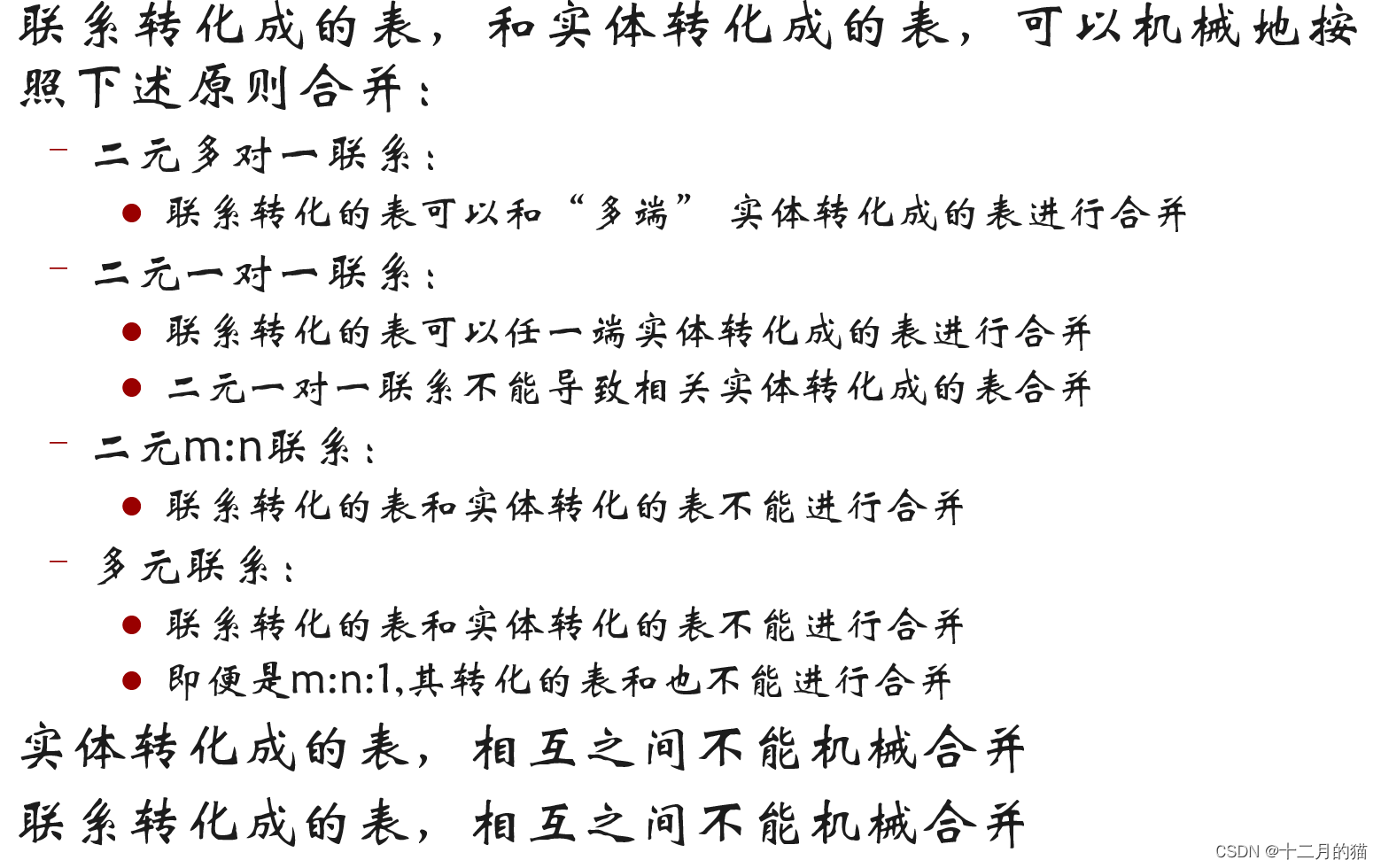

3、根据合并原则将联系表格和实体表格合并
题目二
问题描述：

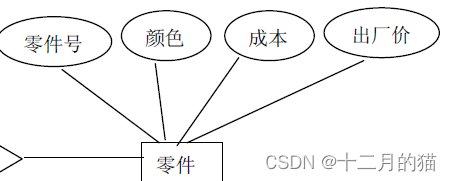

一个工厂有若干仓库；每一仓库有若干职工作为仓库管理员，职工之间有领导与被领导的关系；仓库中保存工厂生产的多种零件。用E-R图表示上述内容，关注仓库面积、仓库中保存零件的种类、每种零件的入库时间及入库数量，职工的姓名、职称、职务及工资待遇，零件的颜色、成本及出厂价。并将E-R图转换成相应的关系模型
问题求解：
题目三
问题描述：
假设某超市公司要设计一个数据库系统来管理该公司的业务信息。该超市公司的业
务管理规则如下:
⑴该超市公司有若干仓库，若干连锁商店，供应若干商品。
⑵每个商店有一个经理和若干收银员，每个收银员只在一个商店工作。
⑶每个商店销售多种商品，每种商品可在不同的商店销售。
⑷每个商品编号只有一个商品名称，但不同的商品编号可以有相同的商品名称。每种商
品可以有多种销售价格。
⑸超市公司的业务员负责商品的进货业务。
试按上述规则设计ER 模型。（ 10 分）

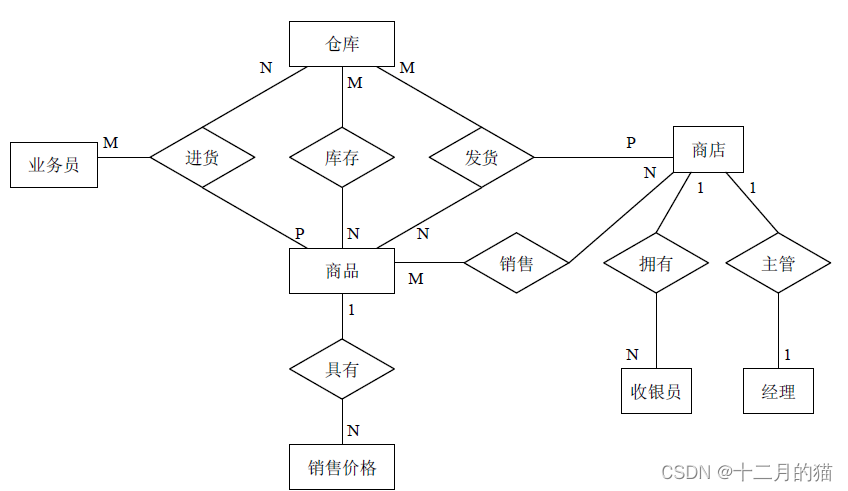

问题求解：
1、超市公司是整体，不用出现在E-R模型中
2、实体集有：仓库、连锁超市、商品、经理、收银员、业务员、销售价格（多值属性转化成实体集）
3、联系1：仓库、商店和商品之间的三元联系。仓库向商店提供商品
联系2：商店和经理、商店和收银员之间的两个二元联系。经理在商品管理，收银员在商店收银
联系3：商店和商品之间的二元联系。商店销售商品
联系4：商品和销售价格之间的二元联系。商品拥有价格
联系5：业务员和商品以及仓库的三元联系。业务员从仓库进货商品
联系6：仓库和商品之间的二元联系。仓库存储商品，从而业务员能够从仓库进货商品
总结
本文的所有知识点、图片均来自《数据库系统概念》（黑宝书）、山东大学李晖老师PPT。不可用于商业用途转发。
