方法一：使用verilog自带的系统函数

方法二：使用UCLI command

2.1 需要了解什么是vcs的ucli，怎么使用ucli？

2.2 使用ucli dump波形的方法

使用vcs仿真产生fsdb波形有两种方式，本文参考《vcs user guide 2021》 page 1960 Dumping FSDB File for Various Flows

方法一：使用verilog自带的系统函数

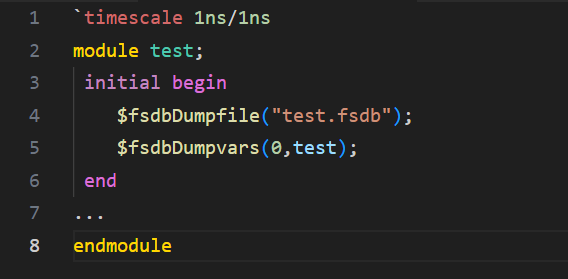

使用$fsdbDumpfile指定生成的fsdb的名称

使用$fsdbDumpvars指定dump的hierarchy和层级，0表示该层次及其以下所有的都dump，1表示只dump该层级，2表示dump该层级及其下面一层。

如果不指定fsdb的名字，默认生成的名字为novas.fsdb

方法二：使用UCLI command（推荐使用）

2.1 需要了解什么是vcs的ucli，怎么使用ucli？

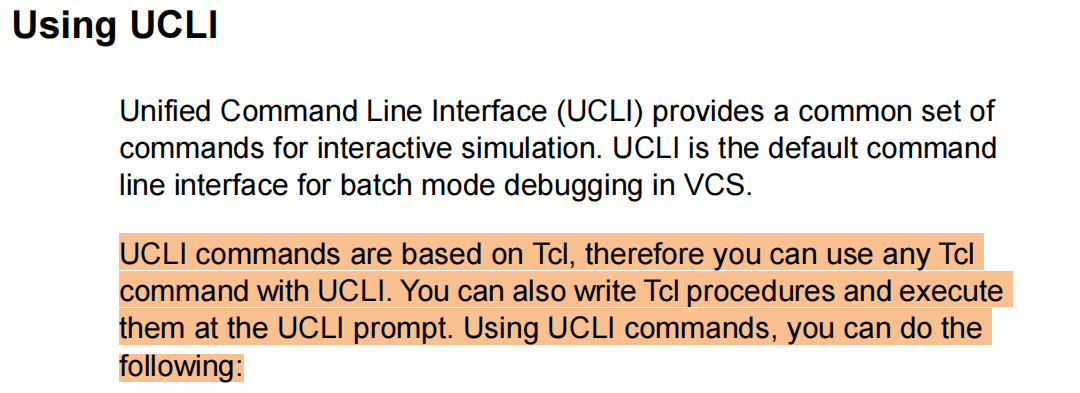

这里参考《vcs user guide 2021》 page 355 Using UCLI

使用-ucli命令可以实现如下的事情：

Control simulation
Dump the FSDB and VPD files
Save/Restore the simulation state
Force/Release a signal
Debug the design using breakpoints, scope/thread information, and built-in macros

使用-ucli的前提是，在vcs编译时，添加-debug_access+r 的选项，当vcs添加编译选项-ucli时，将会进入和vcs的交互界面，

% simv -ucli
ucli%

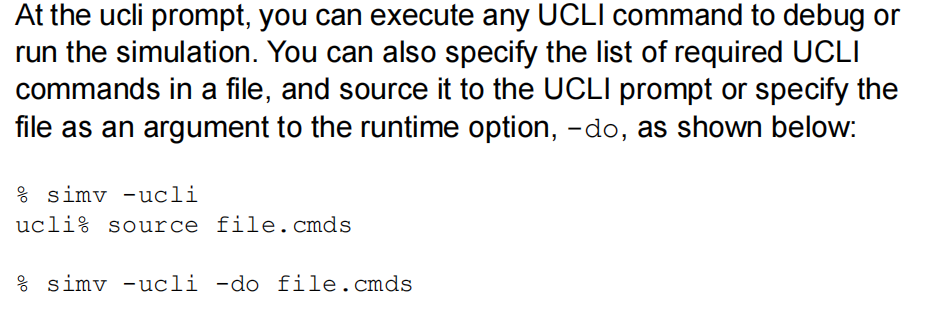

接下来执行ucli命令有三种方式

一行一行输入tcl命令，所有的ucli的cmd都是符合tcl语法的
多行tcl命令可以写在一个文件中执行，source xxx_cmd.file
直接在simv命令行加入选项simv -ucli -do xxx_cmd.file

2.2 使用ucli dump波形的方法

有两种命令方式，这里推荐右边这种方式

fsdbDumpfile指定波形名字，fsdbDumpvars指定dump层次和层级

我们提前准备一个dump fsdb的tcl文件，如果simple_wave.tcl

fsdbAutoSwitchDumpfile 20000 debussy.fsdb 10
fsdbDumpvars 2 Mtop
fsdbDumpvars 2 Mtop.u_aaa_top
fsdbDumpvars 0 Mtop.u_aaa_top.u_bbb
fsdbDumpvars 1 Mtop.u_aaa_top.u_bbb.u_ccc.u_ddd

在simv仿真时，使用命令行
