江科大独立/窗口看门狗hal库实现

独立看门狗hal库相关函数

初始化结构体

typedef struct
{uint32_t Prescaler;  /*分频值*/uint32_t Reload;     /*自动重装值*/} IWDG_InitTypeDef;

句柄

typedef struct
{IWDG_TypeDef                 *Instance;  /*!寄存器基地址 */IWDG_InitTypeDef             Init;       /*初始化结构体*/
} IWDG_HandleTypeDef;

 启动IWDG看门狗

#define __HAL_IWDG_START(__HANDLE__)

 设置自动重装值

#define __HAL_IWDG_RELOAD_COUNTER(__HANDLE__)

初始化函数，喂狗函数

HAL_StatusTypeDef     HAL_IWDG_Init(IWDG_HandleTypeDef *hiwdg);
HAL_StatusTypeDef     HAL_IWDG_Refresh(IWDG_HandleTypeDef *hiwdg);

独立看门狗

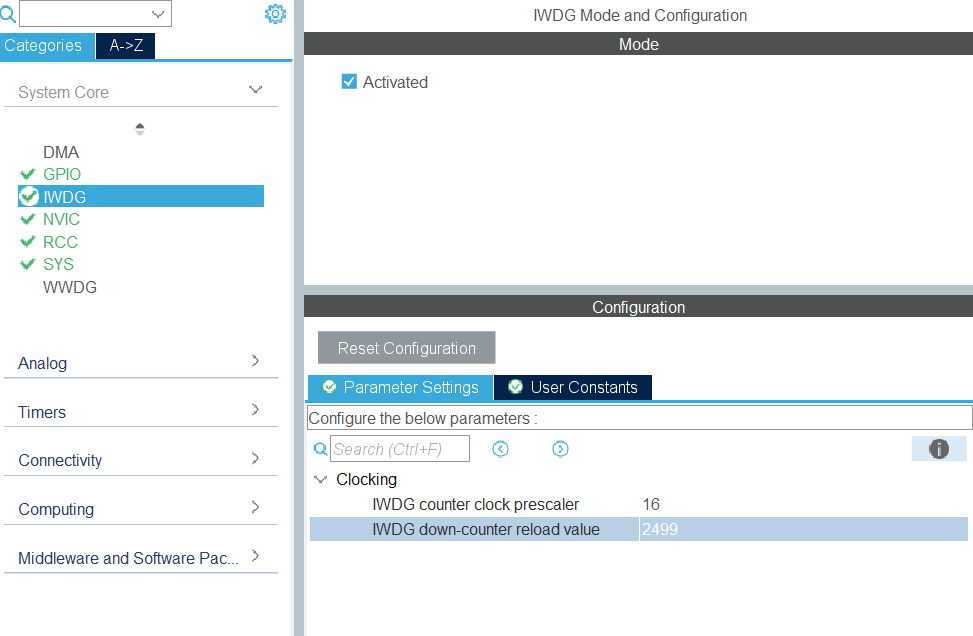

按照江科大的配置来，独立看门狗，分频为16分频，自动重装值为2499，也就是

 40000Hz/16/2500 = 1s

IWDG独立看门狗使用的是LSI低速内部时钟40Khz

1s内得进行喂狗，不然就会重置程序

 __HAL_RCC_CLEAR_RESET_FLAGS()

清除复位标志位相关宏定义，这个在rcc文件里面

我们在初始化完成独立看门狗后，硬件自动启动了IWDG_Start,启动看门狗，启动了就不能再关闭了，且我们初始化完成后得立马进行一次喂狗，而且得在初始化代码后面紧跟着，否则可能因为别的代码干扰了喂狗时间，导致喂狗失败重启。

对于标志位的判断，这里我使用的是!=RESET去判断是不是独立看门狗导致的复位重启，==SET在我这不会判断成功，判断不了独立看门狗导致的复位。可能是硬件的问题

int main(void)
{HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_IWDG_Init();HAL_IWDG_Refresh(&hiwdg);//初始化完成后立刻执行一次喂狗，且在初始化代码后面最好，否则可能会因为别的代码导致判别错误OLED_Init();OLED_ShowString(1, 1, "IWDG TEST");/*判断复位信号来源*/if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST) != RESET)	//如果是独立看门狗复位{OLED_ShowString(2, 1, "IWDGRST");			//OLED闪烁IWDGRST字符串HAL_Delay(500);OLED_ShowString(2, 1, "       ");HAL_Delay(100);__HAL_RCC_CLEAR_RESET_FLAGS();							//清除标志位}else											//否则，即为其他复位{OLED_ShowString(3, 1, "RST");				//OLED闪烁RST字符串HAL_Delay(500);OLED_ShowString(3, 1, "   ");HAL_Delay(100);}while (1){Key_GetNum();								//调用阻塞式的按键扫描函数，模拟主循环卡死/* USER CODE END WHILE */HAL_IWDG_Refresh(&hiwdg);						//重装计数器，喂狗OLED_ShowString(4, 1, "FEED");				//OLED闪烁FEED字符串HAL_Delay(200);								//喂狗间隔为200+600=800msOLED_ShowString(4, 1, "    ");HAL_Delay(600);}
}

窗口看门狗相关函数

typedef struct
{uint32_t Prescaler;     /*分频值*/uint32_t Window;        /*上窗口值*/uint32_t Counter;       /*下窗口计数值*/uint32_t EWIMode ;      /*提前喂狗中断*/} WWDG_InitTypeDef;

初始化函数

HAL_StatusTypeDef     HAL_WWDG_Init(WWDG_HandleTypeDef *hwwdg);
void                  HAL_WWDG_MspInit(WWDG_HandleTypeDef *hwwdg);

喂狗函数

HAL_StatusTypeDef     HAL_WWDG_Refresh(WWDG_HandleTypeDef *hwwdg);



窗口看门狗

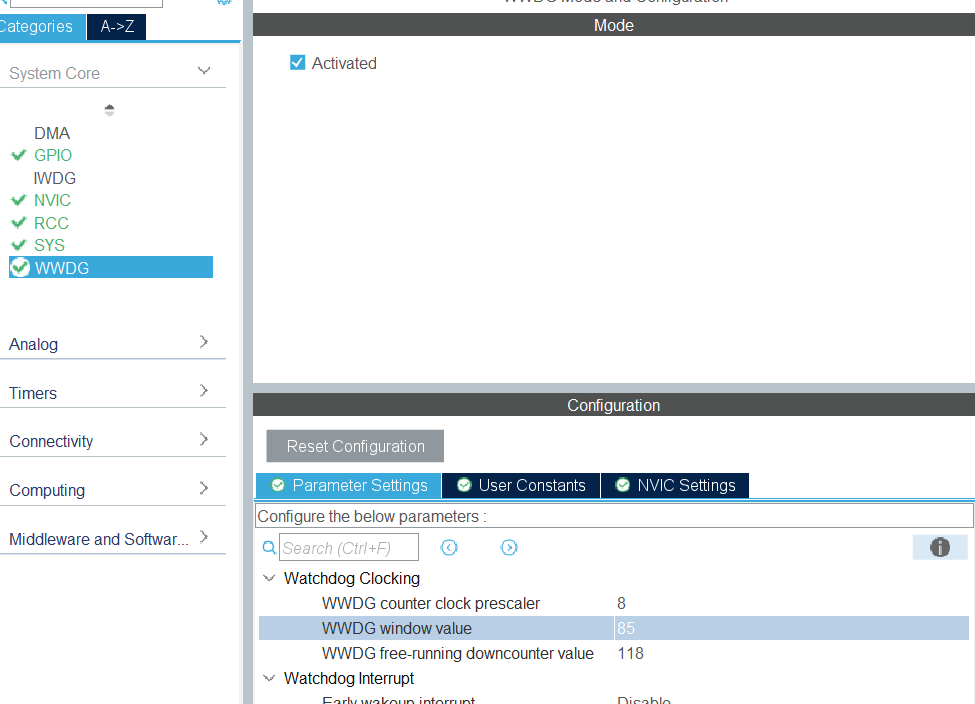

按照江科大的配置，分频值为8，时间分别是30,50ms;

下窗口值通过公式计算为85

上窗口值计算为118

这部分和独立看门狗一样的，喂狗晚了，或者早了都会进行窗口看门狗复位，可以在main主函数里面自行修改延时时间来观察现象。

int main(void)
{HAL_Init();SystemClock_Config();MX_GPIO_Init();OLED_Init();/*显示静态字符串*/OLED_ShowString(1, 1, "WWDG TEST");/*判断复位信号来源*/if (__HAL_RCC_GET_FLAG(RCC_FLAG_WWDGRST) != RESET)	//如果是窗口看门狗复位{OLED_ShowString(2, 1, "WWDGRST");			//OLED闪烁WWDGRST字符串HAL_Delay(500);OLED_ShowString(2, 1, "       ");HAL_Delay(100);__HAL_RCC_CLEAR_RESET_FLAGS();							//清除标志位}else											//否则，即为其他复位{OLED_ShowString(3, 1, "RST");				//OLED闪烁RST字符串HAL_Delay(500);OLED_ShowString(3, 1, "   ");HAL_Delay(100);}MX_WWDG_Init();while (1){/* USER CODE END WHILE */Key_GetNum();								//调用阻塞式的按键扫描函数，模拟主循环卡死OLED_ShowString(4, 1, "FEED");				//OLED闪烁FEED字符串HAL_Delay(20);								//喂狗间隔为20+20=40msOLED_ShowString(4, 1, "    ");HAL_Delay(20);HAL_WWDG_Refresh(&hwwdg);					//重装计数器，喂狗/* USER CODE BEGIN 3 */}/* USER CODE END 3 */
}
