高压单端探头设计中的器材应如何选型
在高压单端探头设计的过程中，器材的选型是尤为重要的，这决定探头的性能，可靠性和安全性等重要环节。从电气性能到机械结构，每一个器件的选型都要经过深思熟虑，本文主要从电气性能方面探讨，应该如何进行器材的选型。
- 电阻选型
电阻是构建探头衰减网络的核心元器件，电阻的精度以及耐压值将直接影响探头测量的准确性与安全性，同时也与探头的性能直接挂钩。在设计高压单端探头中，推荐使用金属膜电阻如图1所示。

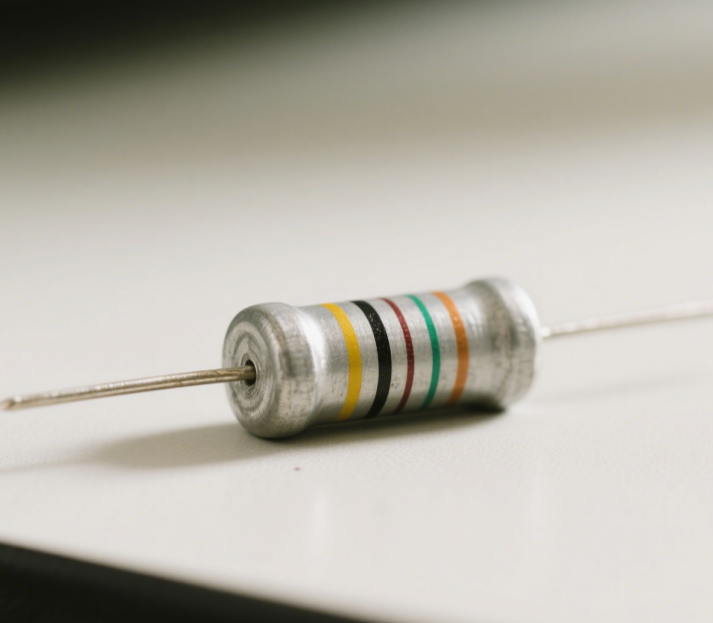

图1 金属膜电阻
金属膜电阻具有温度系数低、精度高、稳定性强，高频性能好等优点，在确保衰减比的前提下可以使测量数值更加精确与稳定，同时在结构上，金属膜电阻的分布电容和电感比较小，高频信号通过时可以准确的进行控制和处理，信号传输的损耗和失真较小，使高频信号能够较完整的进行传输。例如，在设计 1000:1 衰减比的探头时，应选用精度为 ±0.1% 的金属膜电阻，可将衰减误差控制在极小范围内。同时，电阻的额定功率需根据探头的最大输入电压和电流进行计算，避免因功率不足导致电阻过热损坏。
- 电容选型
在高压单端探头的设计工作当中，电容的选型对于信号传输质量、测量精度以及系统可靠性都会产生直接的影响，不同种类的电容在频率响应、耐压能力以及温度稳定性等方面呈现出各不相同的特性，要依据具体的应用场景来做出合理的选择。
在设计高压单端探头时，电容的耐压能力是非常关键的。要是耐压能力不足，就有可能致使介质被击穿，引发短路或者出现测量误差，建议选用高压陶瓷电容：其耐压范围可达到数kV，不过容值会随着温度和电压的变化而产生较大变动，比较适合应用在对精度要求不是很高的旁路或滤波电路当中；在高频测量的场景里，电容的等效串联电阻会带来额外的损耗以及相位偏移，对信号保真度造成影响。应当优先挑选低损耗、高频特性良好的电容类型，例如NP0陶瓷电容，它采用温度补偿型介质材料，容值温度系数低至±30ppm/°C，在-55°C至+125°C这个范围内几乎不会出现漂移，其ESR极低，ESL可控制在1nH以下，适合用于GHz级高频信号的精确耦合与补偿。对于关键电路，还可以采用多颗电容串联分压，但需并联均压电阻以平衡电压分布。
在高压单端探头的设计过程中器材选型属于一项复杂精细的工作，这其中要综合考量电气性能、安全可靠性以及成本等诸多方面的因素，只有经过全方位评估并且进行优化之后，才可挑选出恰当的器材，设计出性能出色、安全可靠的高压单端探头。
