网络层协议

news 2025/6/6 8:18:29

OSI七层模型与TCP/IP四层模型

OSI七层模型（概念模型）

OSI七层模型，也被称为开放系统互联参考模型，为计算机网络领域提供了一套标准化的框架。它将数据传输过程划分为七个不同的层次，包括物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。每一层都负责特定的功能，并通过层与层之间的接口进行交互，确保数据的准确无误传输。这种分层结构不仅简化了网络设计，还为故障排查和系统开发提供了清晰的指南。

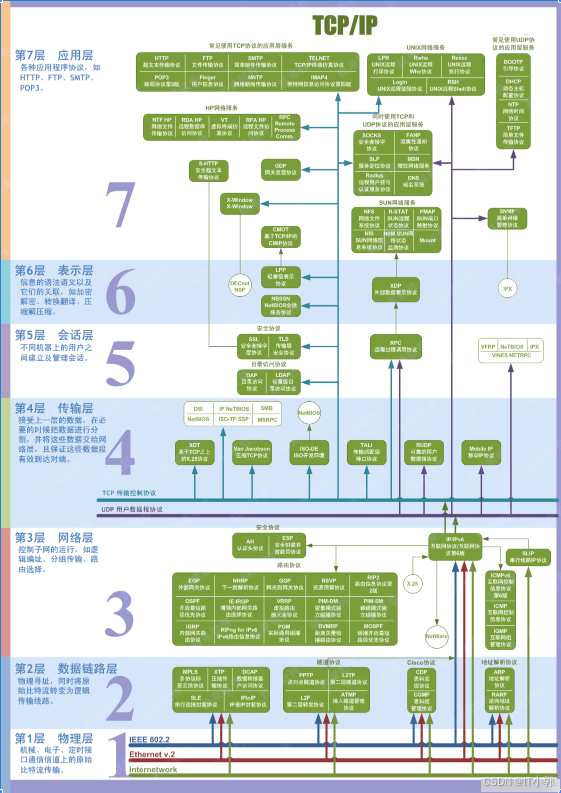

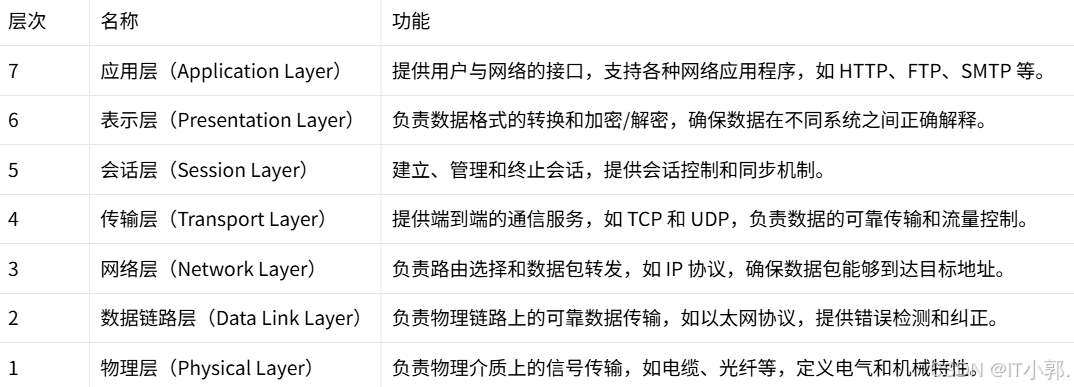

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  1. 应用层
    提供应用程序接口，直接为用户服务。典型协议包括HTTP、SMTP、FTP等。

  2. 表示层
    负责数据格式转换（如加密/解密、压缩/解压）、编码/解码等。

  3. 会话层
    管理通信会话的建立、维护和终止，例如SSH、RPC等协议。

  4. 传输层
    提供端到端的数据传输服务，确保可靠性（如TCP）或低延迟（如UDP）。

   # 示例：TCP socket连接import socketsock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)sock.connect(("example.com", 80))
  1. 网络层
    负责路由选择和逻辑寻址（如IP协议）。
   IPv4地址示例：192.168.1.1IPv6地址示例：2001:0db8::1
  1. 数据链路层
    处理物理设备间的数据帧传输（如MAC地址寻址）。
   MAC地址格式：00:1A:2B:3C:4D:5E
  1. 物理层
    定义电气、机械特性（如网线、光纤的物理标准）。

TCP/IP四层模型（实际应用）

TCP/IP四层模型是计算机网络领域中另一套重要的参考架构。与OSI七层模型类似，它也致力于为网络系统的设计和开发提供明确的指导。TCP/IP模型将网络通信过程划分为四个主要层次：网络接口层、网络层、传输层和应用层。每一层都负责特定的功能，并通过明确的接口与相邻层次进行交互，确保数据的稳定传输。这种简洁而高效的模型在计算机网络领域得到了广泛的应用和认可。

在这里插入图片描述

  1. 应用层
    合并了OSI的应用层、表示层和会话层功能。

    • 协议示例：HTTP、DNS、SMTP。

  2. 传输层
    与OSI传输层一致，核心协议为TCP和UDP。

   # UDP示例sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)sock.sendto(b"Hello", ("example.com", 53))

  1. 网络层
    核心协议为IP，负责路由和分组转发。

    路由表示例：
Destination     Gateway         Genmask
192.168.1.0     0.0.0.0         255.255.255.0

  2. 网络接口层
    合并OSI的数据链路层和物理层，处理硬件通信（如以太网、Wi-Fi）。

OSI的七层及TCP/IP五层(网络模型)

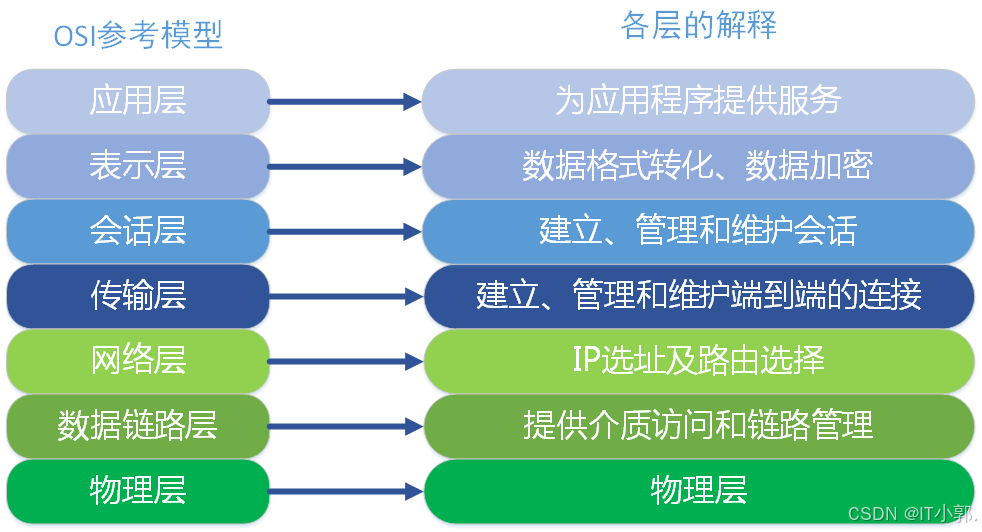

OSI参考模型及解释:
在这里插入图片描述

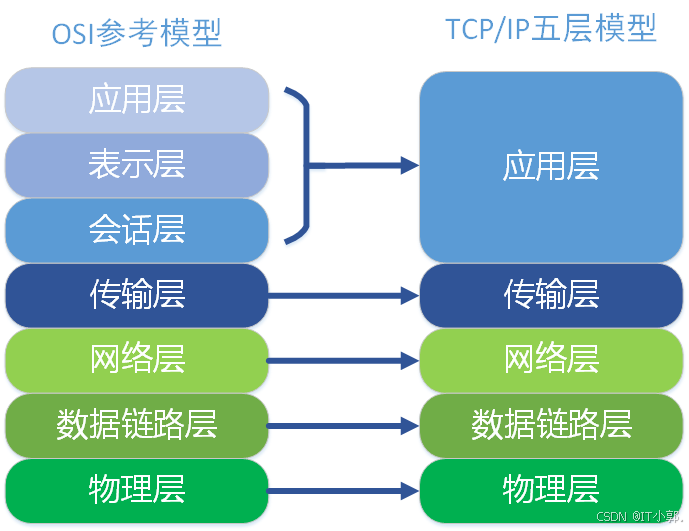

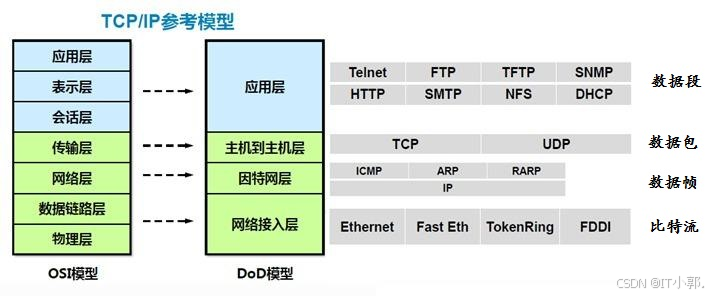

TCP/IP五层协议和OSI的七层协议对应关系如下:
在这里插入图片描述

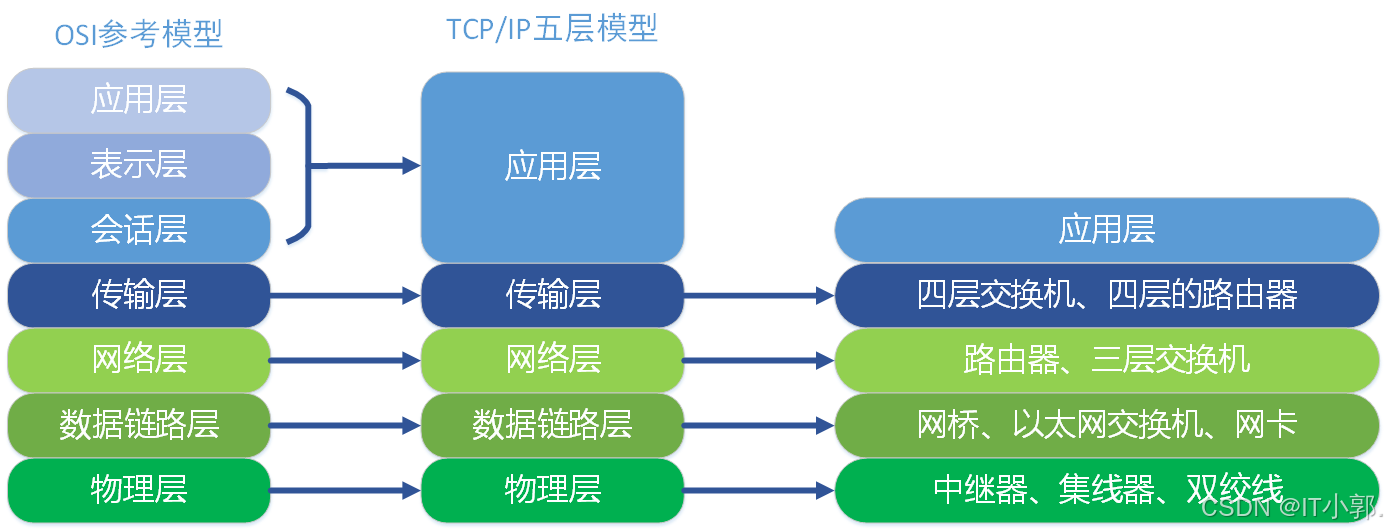

在每一层都工作着不同的设备，比如我们常用的交换机就工作在数据链路层；一般的路由器是工作于网络层
在这里插入图片描述

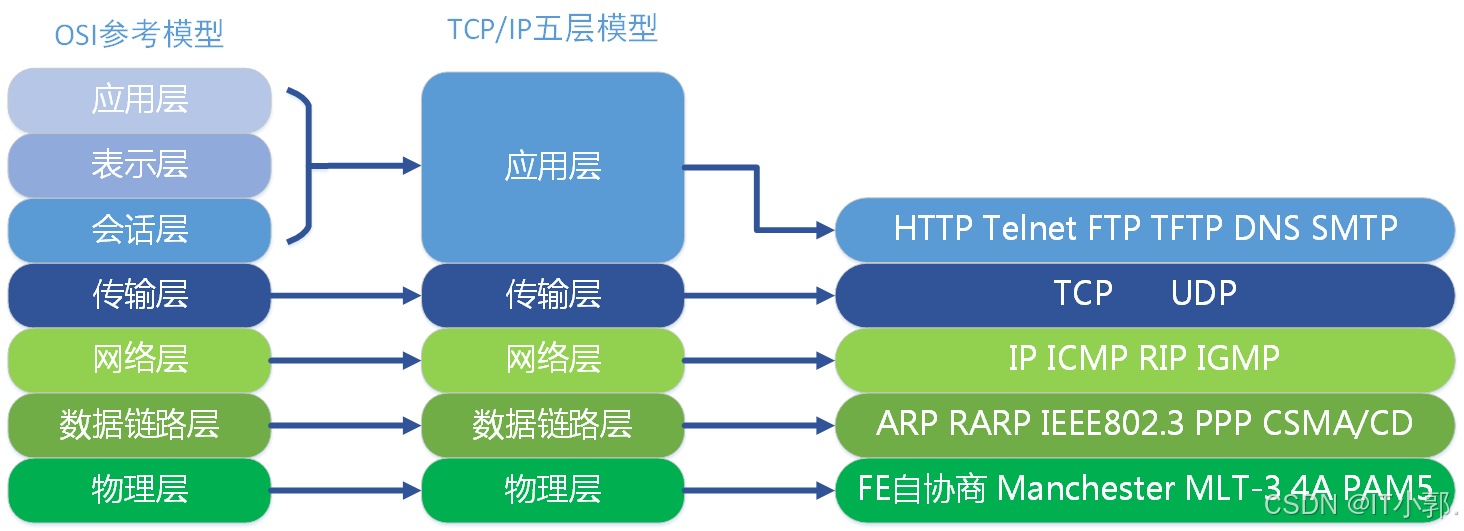

在每一层实现的协议不同，即每一层的服务也不同。下面主要列出每层的主要协议
在这里插入图片描述

网络组成关键组件

网卡（网络适配器）
  • 有线网卡：通过RJ45接口连接双绞线。
  • 无线网卡：支持IEEE 802.11标准（如Wi-Fi 6）。
  • 蓝牙适配器：短距离低功耗通信（与Wi-Fi频段不同）。
传输介质
  • 双绞线：
    • 常见类别：Cat5e（1Gbps）、Cat6（10Gbps）。
  • 光纤：
    • 单模光纤（长距离）、多模光纤（短距离）。
网络设备
  • 交换机：
    工作在数据链路层，通过MAC地址转发数据帧。
  • 路由器：
    工作在网络层，基于IP地址路由数据包。
  典型路由协议：OSPF、BGP。
  • 调制解调器：
    实现数字信号与模拟信号转换（如ADSL调制解调器）。

网络协议

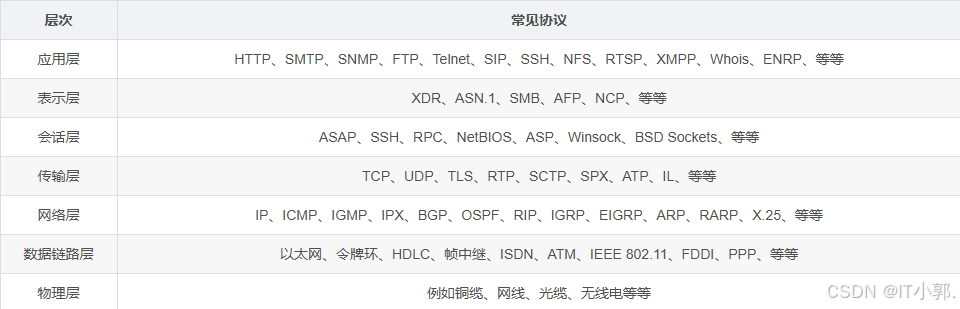

在这里插入图片描述

1. HTTP（HyperText Transfer Protocol，超文本传输协议）

GET /index.html HTTP/1.1
Host: example.com
  • 定义：HTTP是用于在计算机网络中分发超文本信息的基础协议，是万维网（World Wide Web）的核心协议之一。它允许浏览器、服务器和其他应用程序之间的通信。
  • 特点：HTTP是无状态的应用层协议，每个请求和响应都是独立的，服务器不会保存客户端的状态信息。它依赖于底层的传输层协议（通常是TCP）来传输数据。
  • 应用：HTTP最初用于传输HTML文档，但现在几乎可以传输任何类型的数据。

2. HTTPS（Secure Hypertext Transfer Protocol，安全超文本传输协议）

  • 定义：HTTPS是基于HTTP的扩展，通过SSL（安全套接层）/TLS（安全传输层协议）协议加密，提供安全通信通道。
  • 特点：HTTPS解决了HTTP协议的安全性问题，如信息加密传输、报文完整性校验和通信方身份验证。
  • 应用：HTTPS在互联网上得到广泛应用，用于保护用户数据的安全传输，如在线购物、网银交易等。
HTTPS和HTTP的区别
  • HTTPS协议需要到CA申请证书。
  • HTTP是超文本传输协议，信息是明文传输；HTTPS则是具有安全性的ssl加密传输协议。
  • HTTP和HTTPS使用的是完全不同的连接方式，用的端口也不一样，前者是80，后者是443。
  • HTTP的连接很简单，是无状态的；HTTPS协议是由SSL+HTTP协议构建的可进行加密传输、身份认证的网络协议，比HTTP协议安全。

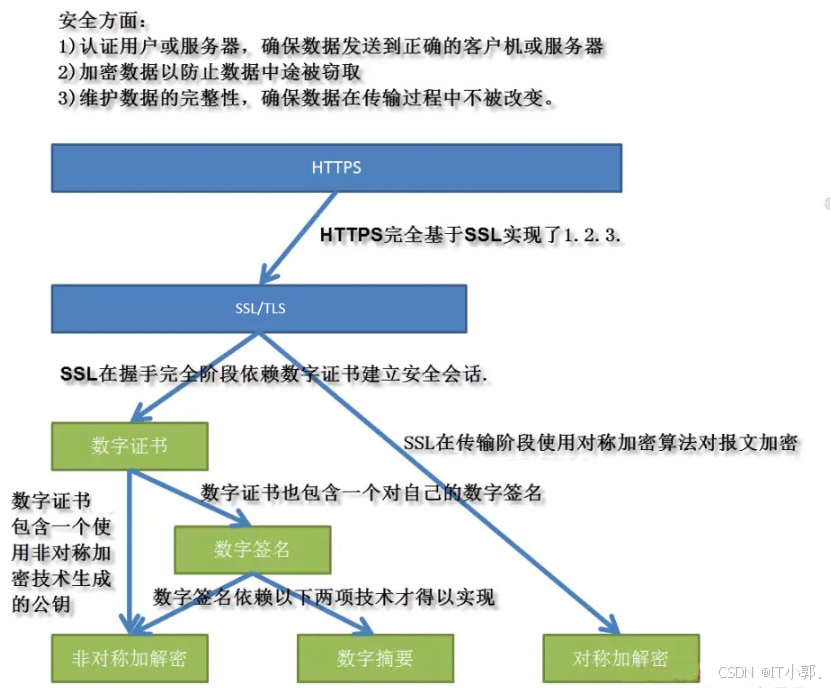

下面就是HTTPS的整个架构，现在的HTTPS基本都使用TLS了，会更加安全。

在这里插入图片描述

3. HTTP/3

  • 定义：HTTP/3是HTTP的第三个主要版本，旨在进一步提高网络性能和安全性。
  • 特点：HTTP/3使用QUIC（Quick UDP Internet Connections）作为底层传输协议，而不是TCP。它支持更快的连接建立、改善移动网络下的连接迁移、更高效的头部压缩和更好的多路复用支持。
  • 应用：HTTP/3正在逐步被现代Web服务器和客户端支持，以提高网络性能和用户体验。
Java 使用 OkHttp 发送 HTTP/3 请求
OkHttp 是一个流行的HTTP客户端库，最新版本已支持HTTP/3。以下是使用OkHttp发送HTTP/3请求的示例代码：import okhttp3.OkHttpClient;
import okhttp3.Request;
import okhttp3.Response;public class Http3Example {public static void main(String[] args) {// 创建支持HTTP/3的OkHttpClientOkHttpClient client = new OkHttpClient();// 构建请求Request request = new Request.Builder().url("https://www.example.com")  // 替换为您的目标URL.build();try (Response response = client.newCall(request).execute()) {// 处理响应if (response.isSuccessful()) {System.out.println("响应内容: " + response.body().string());} else {System.out.println("请求失败: " + response.code());}} catch (Exception e) {e.printStackTrace();}}
}

4. TCP（Transmission Control Protocol，传输控制协议）

  • 定义：TCP是一种面向连接的、可靠的、基于字节流的传输层通信协议。
  • 特点：TCP通过三次握手建立连接，四次挥手释放连接，提供确认机制、重传机制和流量控制等，确保数据能够按照顺序、无差错、不重复地传输到目的端。
  • 应用：TCP被广泛应用于需要保证数据完整性和顺序性的场景，如网络文件传输、电子邮件传输、网页传输等。
使用 nc 命令发送 TCP 数据包
此脚本通过 nc 命令发送一条 TCP 消息到指定的 IP 地址和端口。#!/bin/bash# 定义目标 IP 和端口
TARGET_IP="192.168.1.1"
TARGET_PORT=1234# 定义要发送的消息
MESSAGE="Hello, TCP!"# 使用 nc 命令发送 TCP 数据包
echo -n "$MESSAGE" | nc -w1$TARGET_IP $TARGET_PORTecho "数据包已发送！"

5. UDP（User Datagram Protocol，用户数据报协议）

  • 定义：UDP是一种面向无连接的传输层协议，也是TCP/IP协议簇的一部分。
  • 特点：UDP传输效率高，对实时性要求较高的数据传输场合比较适用。它不提供数据保证机制，不保证数据包的顺序、完整性和可靠性。
  • 应用：UDP适用于音视频通信、在线游戏、DNS域名解析等实时性要求高的场景。
使用 nc 命令发送 UDP 数据包
此脚本通过 nc 命令发送一条 UDP 消息到指定的 IP 地址和端口。#!/bin/bash# 定义目标 IP 和端口
TARGET_IP="192.168.1.1"
TARGET_PORT=1234# 定义要发送的消息
MESSAGE="Hello, UDP!"# 使用 nc 命令发送 UDP 数据包
echo -n "$MESSAGE" | nc -u -w1$TARGET_IP $TARGET_PORTecho "数据包已发送！"

6. FTP（File Transfer Protocol，文件传输协议）

  • 定义：FTP是一种在互联网上进行文件传输的规则，允许用户通过网络上传、下载文件以及进行文件和目录的管理。
  • 特点：FTP基于客户端-服务器模型，使用两条独立的连接进行通信（一条控制连接和一条数据连接）。
  • 应用：FTP广泛用于文件传输和管理，但需要注意其可能存在的数据泄露风险，因此建议使用SFTP等更安全的协议。
从 FTP 服务器下载单个文件
此脚本将从 FTP 服务器下载一个指定的文件到本地目录。#!/bin/bash# 定义 FTP 服务器信息
FTPSERVER="192.168.1.100"
FTPUSER="ftpuser"
FTPPASSWORD="ftppwd"
REMOTEPATH="/ftphome/downloadData"
LOCALPATH="/local/getDownloadData"
FILENAME="test.txt"# 使用 here document 发送 FTP 命令
ftp -v -n $FTPSERVER << EOF
user $FTPUSER$FTPPASSWORD
binary
cd $REMOTEPATH
lcd $LOCALPATH
get $FILENAME
bye
EOFecho "文件下载完成！"

7. SMTP（Simple Mail Transfer Protocol，简单邮件传输协议）

  • 定义：SMTP是一组用于由源地址到目的地址传送邮件的规则，它帮助计算机在发送或中转信件时找到下一个目的地。
  • 特点：SMTP属于TCP/IP协议族，默认使用TCP端口25。它控制信件的中转方式，确保电子邮件能够准确、快速地送达。
  • 应用：SMTP被广泛应用于电子邮件的发送和接收过程中。
使用系统自带的mail命令
许多Linux系统自带了mail命令，可以简化邮件发送：# 直接发送邮件
mail -s "Hello from Shell" recipient@example.com <<EOF
This is the email body.
It can span multiple lines.
EOF# 或者使用管道
echo "This is the email body" | mail -s "Subject" recipient@example.com

8. WebSocket

  • 定义：WebSocket是一种在单个TCP连接上进行全双工通讯的协议。
  • 特点：WebSocket协议在2008年诞生，2011年成为国际标准。它实现了浏览器与服务器之间的全双工通信，即服务器可以主动向客户端推送信息，客户端也可以主动向服务器发送信息。
  • 应用：WebSocket广泛应用于实时通信领域，如在线聊天、实时通知、实时游戏等。
在浏览器中，可以通过 JavaScript 的 WebSocket 构造函数创建 WebSocket 连接。以下是一个基本的客户端实现示例：// 创建 WebSocket 连接
const socket = new WebSocket('ws://localhost:8080');// 连接成功事件
socket.onopen = function() {console.log('WebSocket 连接已建立');socket.send('Hello, Server!'); // 发送初始消息
};// 接收消息事件
socket.onmessage = function(event) {console.log('收到服务器消息:', event.data);// 可以在这里更新页面内容
};// 连接关闭事件
socket.onclose = function() {console.log('WebSocket 连接已关闭');
};// 错误事件
socket.onerror = function(error) {console.error('WebSocket 发生错误:', error);
};// 主动关闭连接
function closeConnection() {socket.close();
}// 发送消息函数
function sendMessage(message) {if (socket.readyState === WebSocket.OPEN) {socket.send(message);} else {console.error('连接未建立，无法发送消息');}
}

9. IP（Internet Protocol，互联网协议）

  • 定义：IP是互联网协议的核心协议之一，负责将数据包从源主机发送到目的主机。
  • 特点：IP使用IP地址来唯一标识网络上的每个设备，并通过路由选择算法将数据包从源地址传输到目的地址。
  • 应用：IP是互联网通信的基础，所有基于互联网的应用都依赖于IP协议进行数据传输。
网络连通性测试
使用 ping 命令测试网络连通性，判断目标设备是否可达。例如：ping 192.168.1.1

10. SSH（Secure Shell，安全外壳协议）

  • 定义：SSH是一种为网络安全通信提供加密传输的协议。
  • 特点：SSH通过加密客户端与服务器之间的通信数据，确保数据传输的安全性和完整性。同时，SSH还提供了身份验证和授权机制，防止未授权访问。
  • 应用：SSH广泛应用于远程登录、远程命令执行、文件传输等场景，是网络安全通信的重要工具之一
使用 ssh 命令在远程服务器上执行单个命令
这是最简单的形式，直接在命令行中指定要执行的命令。# 连接到远程服务器并执行命令，然后自动退出
# 格式: ssh 用户名@远程主机IP "要执行的命令"
ssh user@192.168.1.100 "ls -l /home/user && date"

11.Telnet （Telecommunications Network ，网络协议）

  • 定义：Telnet 是一种用于在网络上提供双向、基于文本通信的协议，主要用于实现远程登录，允许用户通过网络连接到另一台计算机并执行命令，如同直接在该计算机前操作一样。
  • 特点：Telnet 通过 TCP 协议进行通信，提供交互式的文本界面。其显著特点是通信过程以明文形式传输，包括用户名和密码，缺乏加密机制，因此安全性较低。它能够模拟本地终端，实现远程命令的输入和输出交互。
  • 应用：Telnet 曾被广泛用于远程系统管理、访问在线服务和 BBS 系统。此外，它也常被用于网络服务器的简单测试，例如检查特定端口是否开放并接收连接。然而，由于其严重的安全缺陷，现代网络环境中已基本被更安全的 SSH 协议所取代。
Shell 脚本实现 Telnet 客户端#!/bin/bash# 检查是否提供了主机参数
if [ -z "$1" ]; thenecho "使用方法: $0 <主机名或IP>"exit 1
fiHOST=$1# 启动telnet会话
echo "正在连接到 $HOST..."
telnet $HOST# 当telnet会话结束时，显示退出消息
echo "已断开与 $HOST 的连接"

12.TFTP

  • 定义：TFTP（Trivial File Transfer Protocol）是简单文件传输协议，用于小规模、低开销的文件传输。
  • 特点：TFTP是一个非常简单的协议，只支持文件传输的基本功能，没有复杂的认证和安全机制。它使用UDP作为传输层协议，默认端口为69。
  • 应用：TFTP适用于嵌入式设备固件升级、初始化设置加载等场景，因其简单高效而被广泛应用。

13.SMTP

  • 定义：SMTP（Simple Mail Transfer Protocol）是简单邮件传输协议，用于发送电子邮件。
  • 特点：SMTP是一个基于文本的协议，负责将邮件从一个邮件服务器传递到另一个邮件服务器，直到最终送达收件人的邮箱。它默认使用端口25，支持基本的身份验证和加密选项。
  • 应用：SMTP是电子邮件系统的核心组成部分，几乎所有的电子邮件客户端和服务都依赖于SMTP来进行邮件的发送。

14.POP3

  • 定义：POP3（Post Office Protocol version 3）是邮局协议的第3个版本，用于从邮件服务器检索电子邮件。
  • 特点：POP3允许用户从远程服务器下载邮件到本地计算机，并提供离线阅读的功能。它与IMAP相比，更侧重于邮件的下载和删除操作，而不是邮件的管理和维护。
  • 应用：POP3适用于那些不需要在多个设备间同步邮件的用户，他们更喜欢将邮件下载到本地并进行管理。

15.IMAP

  • 定义：IMAP（Internet Message Access Protocol）是互联网邮件访问协议，用于管理和检索电子邮件。
  • 特点：IMAP允许用户在服务器上直接操作和管理邮件，包括读取、移动、标记和删除等。它与POP3不同之处在于，IMAP不会自动下载所有邮件到本地，而是让用户选择性地同步邮件。
  • 应用：IMAP适用于需要在多个设备间同步邮件的用户，如智能手机、平板电脑和桌面电脑上的邮件客户端。

16.DHCP

  • 定义：DHCP（Dynamic Host Configuration Protocol）是动态主机配置协议，用于自动分配IP地址和其他网络参数给网络设备。
  • 特点：DHCP简化了网络管理员的任务，无需手动配置每台设备的IP地址。它支持租约机制，可以定期更新或释放IP地址资源。
  • 应用：DHCP广泛应用于局域网环境中，特别是对于那些经常变化的设备和移动设备，如笔记本电脑、手机和平板电脑。

17.SNMP

  • 定义：SNMP（Simple Network Management Protocol）是简单网络管理协议，用于监控和管理网络设备。
  • 特点：SNMP提供了一个标准的方法来收集和组织来自各种网络设备的信息，并通过管理站进行集中式管理。它支持三种操作模式：轮询、中断和委托。
  • 应用：SNMP被广泛应用于数据中心、企业网络和电信运营商的网络管理系统中，用于故障检测、性能分析和配置管理等目的。
