西门子SCL之IF-ELSIF语句详解及应用（安全控制代码）

news 2025/6/6 6:42:12

一、SCL基础语法结构

标准IF-ELSIF结构

IF condition1 THEN// 执行语句块1
ELSIF condition2 THEN// 执行语句块2
ELSIF condition3 THEN// 执行语句块3
ELSE// 默认执行块
END_IF;

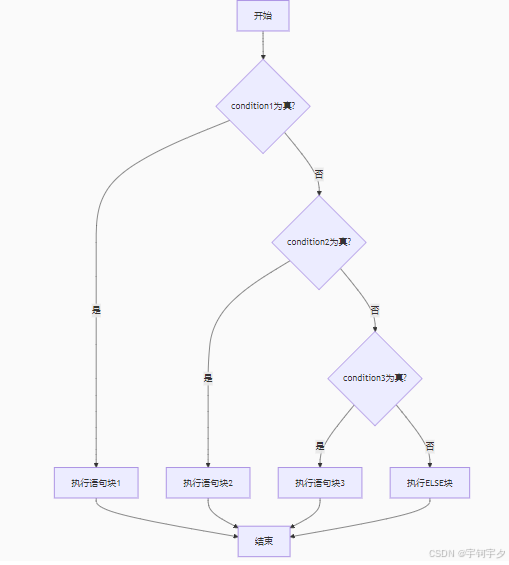

执行流程图

关键特性：

强类型检查：所有变量必须明确定义类型
确定性执行：严格按顺序执行，无并发问题
实时性保障：可预测的执行时间（关键于PLC控制）
结构化编程：BEGIN/END块明确界定执行范围

二、安全关键系统设计

安全控制代码

IF EmergencyStop THENMotor := FALSE;Power := 0;LogError := TRUE  //"紧急停止激活";
ELSIF SafetyGuardOpen THENMotor := FALSE;LogWarning("安全门开启");
ELSIF OverTemperature THENReducePower(50);LogWarning("温度过高");
ELSE// 正常操作IF NOT PreviousState THENLogInfo("系统恢复正常运行");END_IF;PreviousState := TRUE;Motor := TRUE;
END_IF;

逐行解析：

1. `IF EmergencyStop THEN`

- 这是一个条件判断语句，检查`EmergencyStop`（紧急停止）变量是否为真

- 在工业控制系统中，`EmergencyStop`通常连接物理急停按钮的信号

- 当急停按钮被按下时，该变量会变为`TRUE`

`Motor := FALSE;`

- 立即将电机控制信号设置为`FALSE`（假/0状态）

- 在PLC中通常意味着断开电机电源接触器

- 这是安全响应的核心动作：立即停止所有运动部件

`Power := 0;`

- 将功率输出设置为0（可能是模拟量输出）

- 确保所有动力设备完全断电

- 双重保障措施：既切断控制信号又归零功率输出

`LogError("紧急停止激活");`

- 记录错误日志，内容为"紧急停止激活"

- 在HMI/SCADA系统中生成报警事件

- 帮助维护人员快速定位停机原因

2.安全门开启处理

SafetyGuardOpen：安全门传感器信号（TRUE表示门已打开）

Motor := FALSE：立即切断电机电源（0类停止）
LogWarning("安全门开启")：
- 记录警告级别事件
- 典型日志格式：[时间] WARN | 安全门开启 | 位置:产线A工位3
- 触发HMI黄色警示灯

3.温度过高处理

OverTemperature：温度传感器信号（超过设定阈值）

ReducePower(50)：
- 调用预定义的功能块
- 功率线性降至50%（避免急停造成生产中断）
LogWarning("温度过高")：
- 附加温度值到日志：温度:85.6°C（阈值80°C）
- 触发设备降温程序

4. 正常运行处理

状态恢复检测

PreviousState：保存前一个扫描周期的状态
NOT PreviousState：检测状态变化（异常→正常）
LogInfo("系统恢复正常运行")：
- 记录信息级别日志
- 典型日志：[时间] INFO | 系统恢复 | 停机时长:2m35s

状态更新

PreviousState := TRUE;

设置状态标志为"正常"
为下一次状态变化检测做准备

设备启动

Motor := TRUE;

重新使能电机
安全前提：所有安全条件（急停、安全门、温度）均正常

安全设计要点：
安全门开启属于二级安全事件（仅次于急停），必须立即停止相关设备运动，但不需要切断全部电源

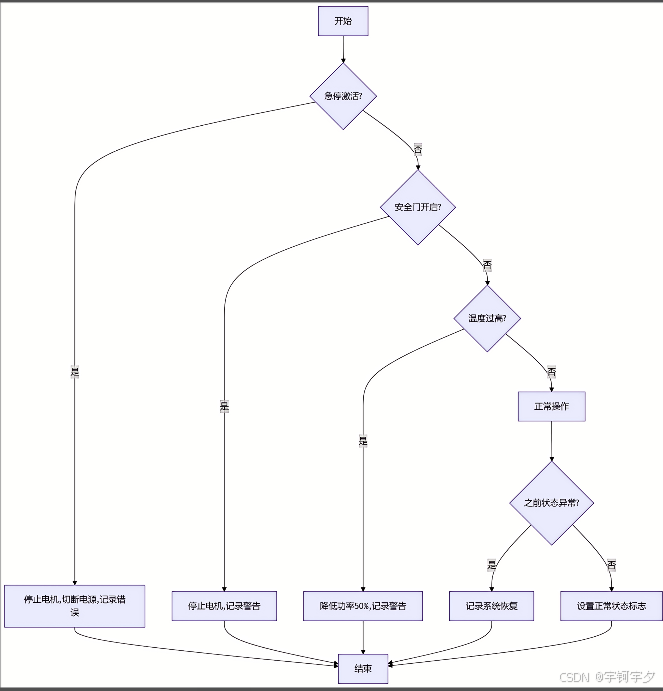

安全控制流程图

优化要点：

安全优先：紧急停止条件始终置顶
状态恢复检测：通过PreviousState检测系统恢复
分级响应：不同安全事件采取不同措施
详细日志：每个分支记录具体事件信息

三、安全控制设计要点

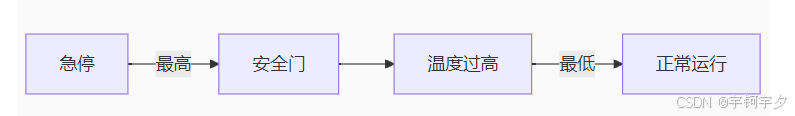

1. 优先级设计

越危险的状况优先级越高
排在前面的条件会屏蔽后面的条件

2. 状态过渡检测

通过PreviousState避免重复记录恢复日志
只在状态变化时记录一次系统恢复

3. 分层处理策略

异常级别	处理方式	日志级别	响应速度
急停	立即完全停止	Error	<100ms
安全门	立即停止设备	Warning	<200ms
温度过高	降负荷运行	Warning	<1s
正常	无操作	Info	N/A

四、实际应用改进建议

1. 增加复位逻辑

// 在安全门分支后添加
SafetyGuardReset := FALSE; // 需要复位标志// 在HMI添加复位按钮
IF HMI_ResetButton THENSafetyGuardReset := TRUE;
END_IF;

2. 温度梯度控制

ELSIF OverTemperature THENCASE TRUE OFTemperature > 90: Motor := FALSE; // 超高温停止LogError("严重超温");Temperature > 80: ReducePower(30); // 重度降载LogWarning("高温警告");Temperature > 70: ReducePower(70); // 轻度降载LogWarning("温度偏高");END_CASE;

3. 增加状态持续时间判断

// 定义安全门开启计时器
SafeGuardTimer : TON := (PT := T#2s);// 判断安全门开启
SafeGuardTimer(IN := SafetyGuardOpen);
IF SafeGuardTimer.Q THEN  // 持续开启2秒才触发Motor := FALSE;LogWarning("安全门持续开启");
END_IF;

这段代码展示了工业控制中典型的安全优先处理逻辑，通过合理的条件排序和状态管理，既保障了设备安全，又实现了平稳运行控制。
