ADS基本操作之S参数仿真

1、简介

        ADS是一款由 Keysight 公司研制的先进设计系统软件，专为射频、微波和高速数字应用的电子设计自动化而设计。它提供了一个集成的仿真和验证环境，以设计符合最新无线、高速数字和军用的高性能硬件标准。其优势是良好的交互体验，容易入门，以及在系统级别仿真具有一定优势。

2、下载与安装

        吴川斌的博客下载链接以及有详细的安装介绍，一步一步跟着操作就可以了。

3、PCB仿真

3.1 PCB导入

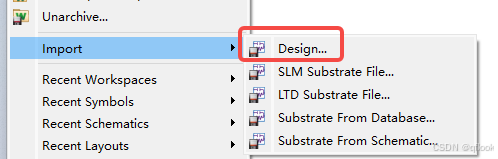

        打开/新建工程，然后点击File--import--Design，选择合适的文件格式导入PCB。

        一般常用格式为ODB++。如导入的格式为brd，则需要安装Cadence，否则会报错。

3.2 SIPro/PIPro

        双击打开Layout，然后在Tool--SIPro/PIPro，进入到仿真界面。

        图中Net是指所有的信号网络，Components是所有器件，Pin是指在Layout中自己创建的Port，Virtual pins是虚拟port，可在仿真界面自主创建，非常有用。

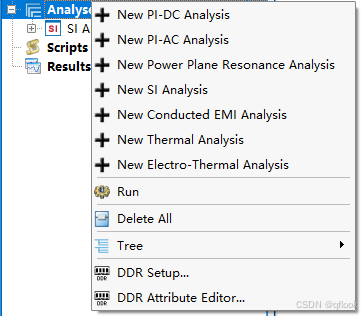

        在Analyses中右键就可以创建你想仿真的类型，其中包括电源仿真、S参数仿真、热仿真等，在这里我们选择SI Anlysis，也就是S参数仿真。

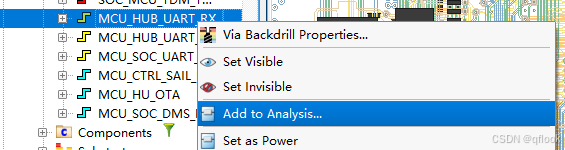

        新建SI仿真后，需要把要仿真的Net和GND加进去，右键NET--Add to Analysis即可。

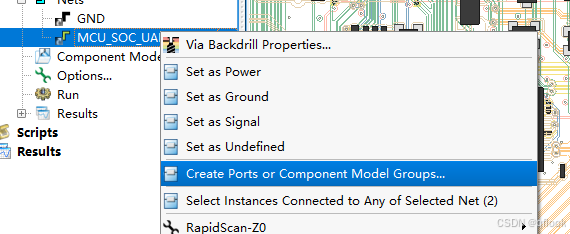

        选中SI Anlysis中的net，右键选择Create Ports or Component Model Groups，进行创建端口和器件，

        在Ports中可以看到创建的端口，如自动创建的端口和实际测试不一样的话，就需要自己创建端口了。

        器件模型可以双击器件组，打开编辑界面，点击Add，选择合适的类型，其中Lumped是RLC的集总模型，需要输入具体RLC值；snp是S参数文件，部分大公司产品会提供；Model DB是ADS自己器件模型库，如有合适的可以选择；Library Cell需要自己在工程页面创建。

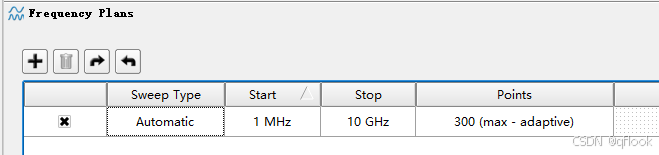

        options就是对仿真的设置，Frequency Plans就是仿真频率段，可以根据实际需要设置；

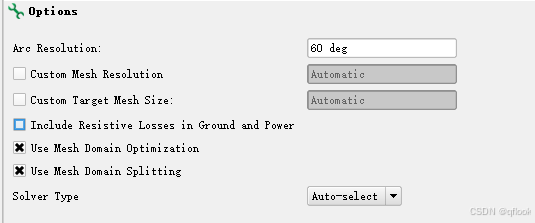

        Options的选项一般无需更改，如过孔较多时可以将Use Mesh Domain Optimization的选项取消勾选，会有精度的提高，但是会导致仿真速度大大降低。

        最后双击Run即可运行仿真。

        仿真结束后可在Results中查看结果。S-parameters就是s参数，可以看到插损、回损等，TDR/TDT可以看到传输线的阻抗。

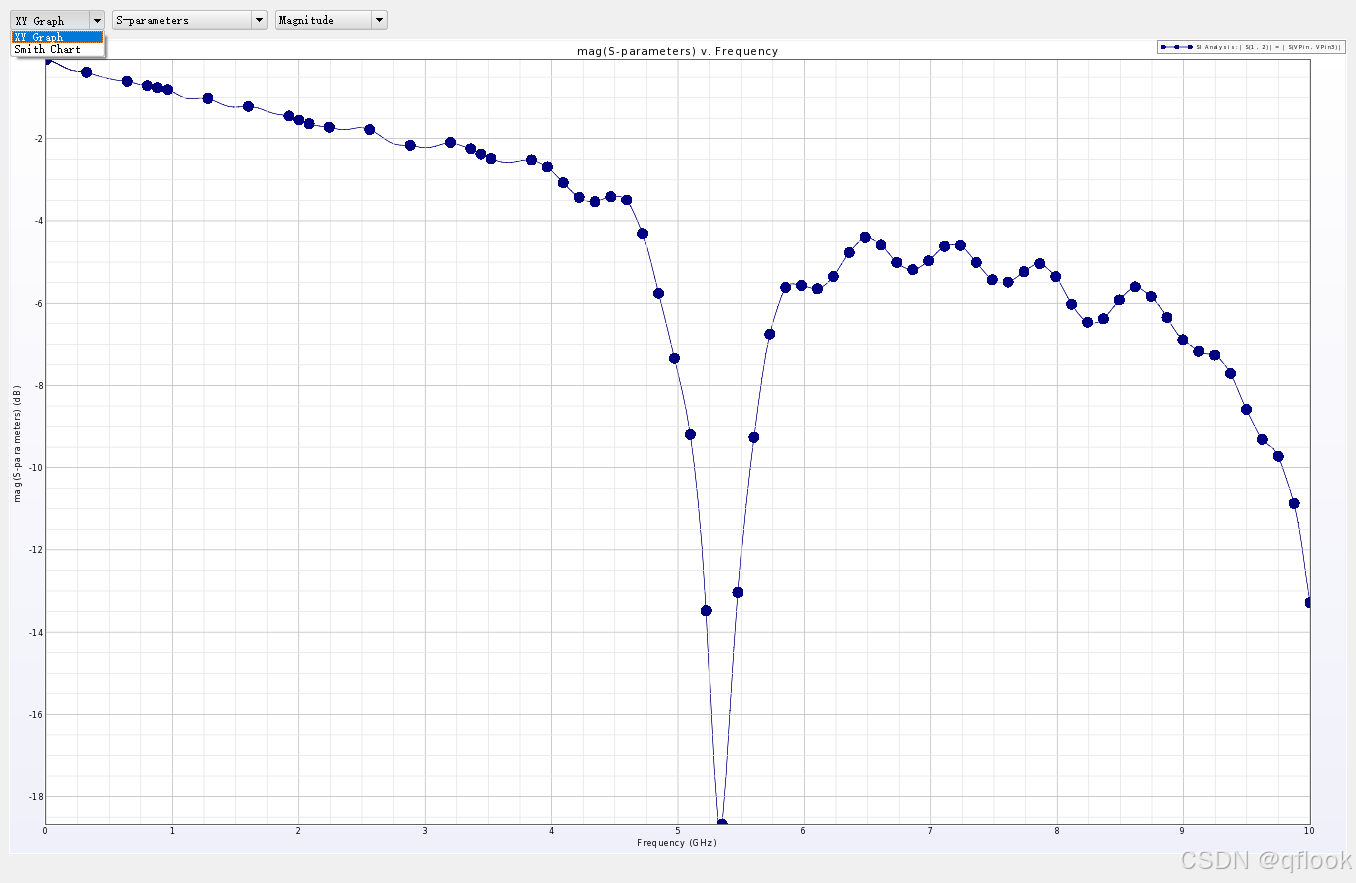

进入到S参数查看界面，可以选传统坐标系的展示，也可以选史密斯圆；当然除了S参数，也可以转成Z参数、Y参数，还可以看延时等等。
