NXP BLE SOC低功耗模式调试总结

NXP系列MCU共6种低功耗模式。

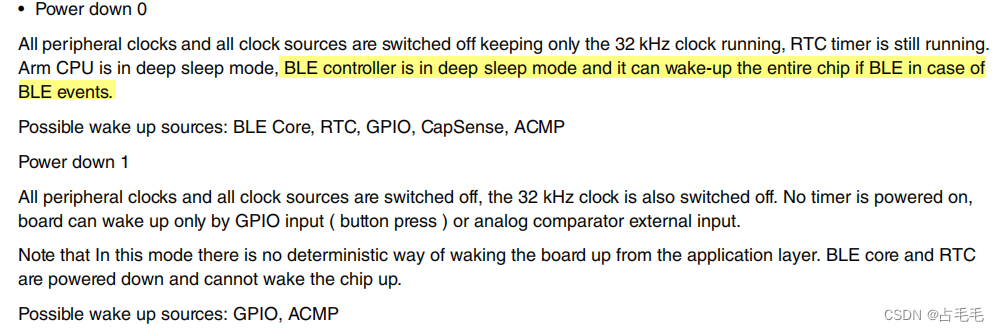

908X系列BLE SOC支持其中两种，为PD0,PD1。根据手册两种模式区别：
PD1为最低功耗模式，所有外设时钟都关闭，只能通过IO或电压比较唤醒。经测试，PD1下MCU的功耗为0.8uA。
PD0为普通低功耗模式，最主要的区别就是蓝牙内核还开着，所以可以根据这一点，设计低功耗广播的方案，即设备待机时，蓝牙一直广播。
这个方案的好处是，通过蓝牙连接来唤醒设备，不存在误触问题。旧方案是通过手触摸或双击等触摸类唤醒，很多应用场景会误触开机。配合PD1还可以设计为：待机为PD1，触摸后设备低功耗广播，蓝牙连接后进入工作模式，若一段时间无连接退回到PD1。

经测试，蓝牙休眠时功耗为2.5uA~3uA，通过修改广播间隔，可以进一步降低广播的整体平均功耗。
经过查看文档及调试，发现他进入低功耗的原理是在APP IDLE时进入低功耗，真正进入低功耗后阻塞在一段汇编代码中。
PD0模式注意点：
1.手册说PD0可以通过蓝牙事件唤醒，包括广播、连接等事件。低功耗广播时，系统是周期性的被唤醒的，在发广播包时被唤醒。但是一般的应用其实是只想蓝牙连接时唤醒，所以在广播时，不能跑其他业务逻辑。
这个问题其他有的厂家的SOC是这样设计的：广播不会唤醒，只有蓝牙连接时才唤醒，即广播时程序不会唤醒跑自己写的业务
