用例图、类图、包图

一：用例图

一:用例图定义

        用来描述用户需求的图。需要强调功能，功能执行者，为执行者完成那些功能。

二：用例图组成

       用例、参与者、参与者和用例之间的关系。

三：用例的主要属性

     事件流

     描述一个用例，执行时，执行者和系统之间的交互过程

     基本流：对用例中常规和预期路径的描述

     备选流:由于受到了其他因素影响，用例执行了其他的路径。

     前置条件

      该用例执行的前提条件，用来描述在什么条件下可以开始执行下一个事件流

      后置条件

     说明用例结束时系统的状态

     特殊要求

     扩展点

    问题说明

四：用例图的粒度和范围

     概述级

    用户目标级

     子功能级

二：类图和包图

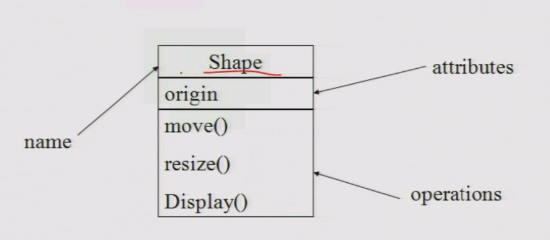

一：类的概念

对真实客观世界中的客观存在的一个抽象。

二：类的关系

关联

普通关联：通过一条直线来连接，单向关联带箭头，双向不带箭头。两个之间可以有多种关联，一个类可以和多个类关联。一个类也可以和自己关联。

聚合：整体和部分之间的关系，用菱形来表示。聚合关系的双发可以独立存在。

组合：组合在一起

依赖

依赖是一种使用关系，说明一个事物规格说明的变化可能会影响到使用它的另一个事物，但反之未必。箭头指向被依赖的一方。

泛化

继承父类属性和方法，

单重继承:一个子类有且只有一个父类。

多重继承：一个子类有多重多个父类。

实现

实现是类元之间的语义关系，在该关系中一个类元描述了另一个类元保证实现的契约。虚线三角形。

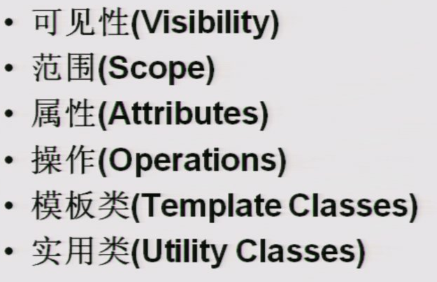

三：类图的深入讨论

可见性

public：+

保护protected : #

private: -

包级别：package: ~



抽象类

不可以被实例化

多重性



包图

一：包的作用

逻辑上将一个复杂的图模块化、组织源代码

二：包的图符

三：包中的元素

类、接口、构件、用例、其他包

若包被撤销，则其中的元素也被撤销了

四：包的关系

泛化、细化、依赖

五：包的常见问题

1：避免循环依赖

2：测试时以包为单位

3：应当尽量把概念和语义上接近的元素包含在同一个包中

4:对于一个包，找出那些包内元素是可以在包外访问的，把这些元素标记为公共的，其他的所有元素都标记为受保护的或者私有的。
