6.运算放大器—电源抑制比（五）

        运放的电源抑制比（PSRR, Power Supply Rejection Ratio）是衡量其抑制电源电压波动对输出信号影响能力的重要参数。

  1、PSRR定义

        PSRR表示运放对电源电压变化的抑制能力，定义为：

 或者



        PSRR值越高，运放对电源噪声的抑制能力越强。

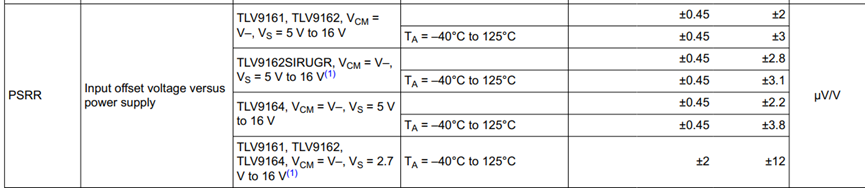

        但是鄙人按照上述方法读数据手册的时候发现不太对。下图为TLV系列运放的数据手册。单位是uV/V，貌似PSRR的值越小越好。

         再看精密运放MAX44248ASA的数据手册，单位是dB。由此看值越大越好。

         那么运放datasheet中的PSRR是如何定义的。本本在此做出解释如下：

        当电源电压发生变化时会影响运放的失调电压参数变化。失调电压增大那么输出误差必然增大。失调电压失调电流在之前的文章讲过。

        我们希望当电源电压的变化（ΔVs）时，在运放输入端引起的失调电压（ΔVio）越小越好，所以理想的PSRR当然最好是无穷大，这样电源的变化不会影响运放的输出。

        故此，在一些文献里PSRR被定义为



此时, 单位一般用uV/V，表示电源纹波变化1V，失调电压变化x uV。

  2、PSRR参数特性

2.1温度特性

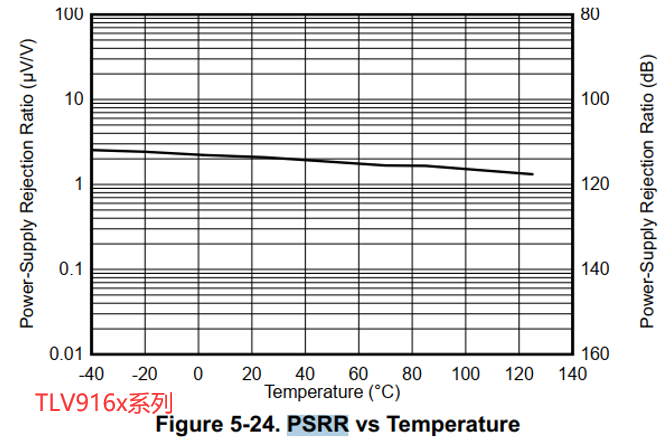

        经过之前对其他器件的分析可知，参数并不是一成不变的，参数特性与温度息息相关。一般来说，温度越高参数质量越差。但是PSRR貌似打破了我们的固有思维，请看下图的温度特性曲线。

        分析上图可知，随着温度的升高，PSRR变得更好。

2.2频率特性

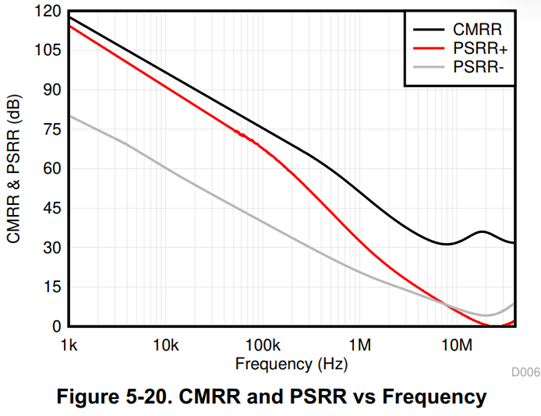

        随着工作频率的增加，PSRR会线性下降。这里TI将其细分了一下，之前讲的部分TI称为DC-PSRR。这部分称为AC-PSRR。在鄙人看来没有必要这样划分，这本身就是一个参数，考虑的外部变量是纹波，幅值和频率是纹波的参数，用在PSRR上感觉有点怪。

        PSRR随频率的上升而下降。使得运放在输出端有很大的纹波噪声。

        为了提高输出精度，可以选用PSRR大的运放，同时也可以降低电源的纹波。这就是为什么运放的电源会加一个滤波电容。

        还有一种方式，可以在电源处加一个RC电路，这也可以显著提高PSRR（只是在表象层面提高）。但是RC的电阻会消耗一部分能量，低功耗电路需要衡量这一点。

        除此之外，尽量避免用DCDC电路供电，最好用LDO。
