低频 500kHz vs 高频 1MHz，FP6291C与FP6291升压芯片应用在不同场景该怎么选择？

FP6291C 与 FP6291 均为电流模式升压型 DC-DC 转换器，内置功率 MOSFET 和内部补偿网络。这一特性极大简化了外部电路设计，不仅降低了 PCB 空间占用，还能有效控制成本。两者均支持软启动功能，可显著减少浪涌电流，提升系统稳定性，广泛应用于智能门锁、DC 风扇、数码影像设备等需要升压转换的场景。

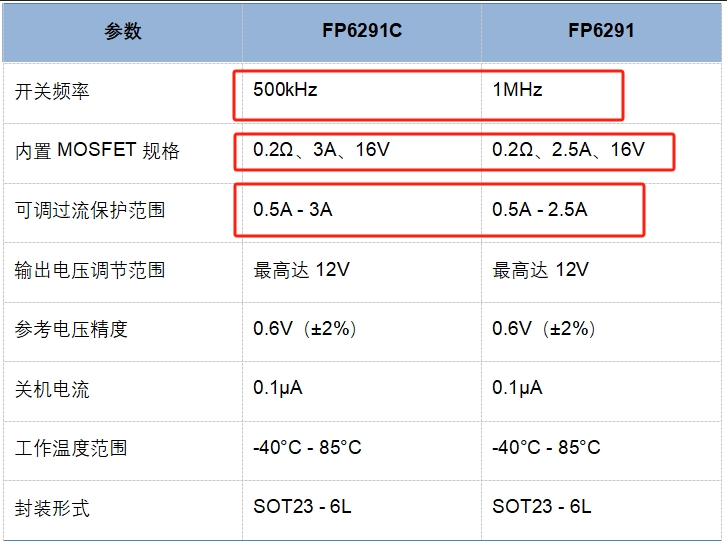

一、关键参数对比

1.开关频率

FP6291C：低频（500kHz），开关损耗更低，EMI 性能更优，适合对噪声敏感的应用场景，如医疗设备、检测仪器等。

FP6291：高频（1MHz），允许使用更小体积的电感与电容，特别适合紧凑型设计，如 TWS 耳机、智能手表等。

2.开关峰值电流

FP6291C：开关峰值电流为3A，适合驱动较大功率负载，如电机、磨甲机、DC风扇等。

FP6291：开关峰值电流为2.5A，适用于低功耗便携设备。

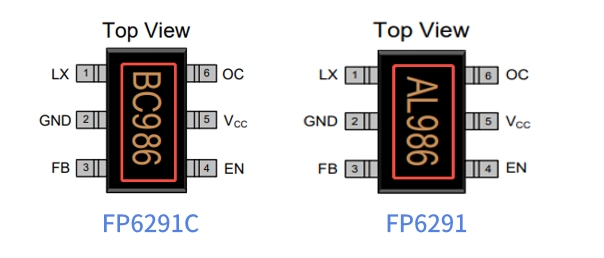

3.丝印标识

FP6291C：固定代码为 “BC”。

FP6291：固定代码为 “AL”。

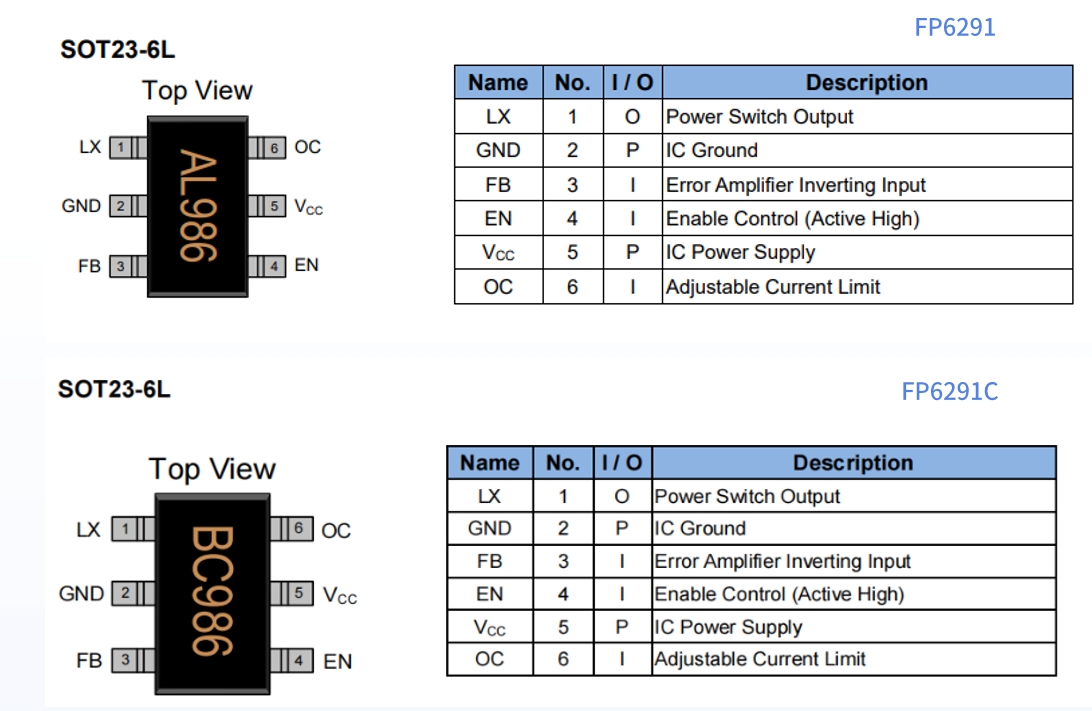

二、引脚功能与布局建议

1. LX 引脚（功率开关输出）：

需采用短而宽的布线方式，连接电感以实现升压，从而减少线路电阻与 EMI 干扰。

2. FB 引脚（反馈电压输入）：

作为敏感节点，需远离开关节点（如 LX），避免干扰影响电压调节精度。

3. VCC 与 EN 引脚：

VCC 为电源输入，EN 为高电平使能控制，需确保输入电容靠近 VCC 引脚，以有效滤除噪声。

4. 接地设计：

GND 引脚、输入 / 输出电容的接地端应就近连接至接地平面，降低接地阻抗。

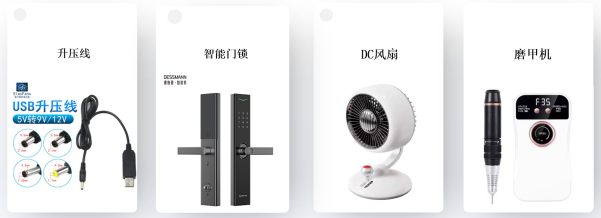

三、应用领域

1. FP6291C 适用场景

对 EMI 要求高的场景，如医疗仪器等。

需要更高输出功率的驱动应用，如磨甲机、升压线等。

2. FP6291 适用场景

空间受限的便携设备，如智能手表、TWS 耳机等。

高频紧凑设计场景，如消费类电子量产项目。

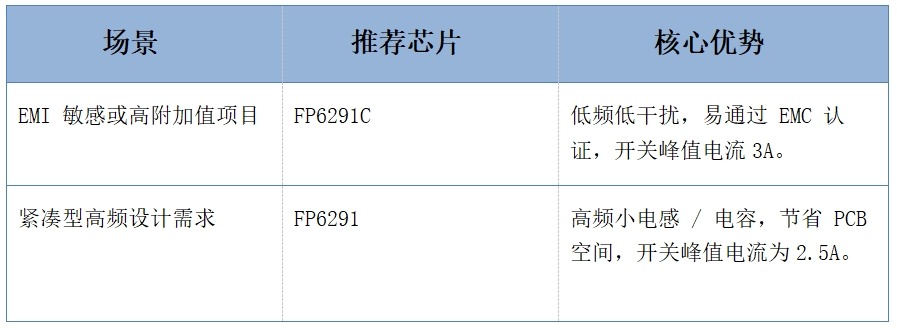

四 、选型建议

五、总结

FP6291C 与 FP6291 均为高效升压解决方案，二者差异主要体现在开关频率、输出功率及适用场景。选型时，需综合考虑 EMI 要求、功率需求及空间限制。若需通过严格 EMC 测试或驱动大功率负载，优选 FP6291C；若追求高频紧凑设计，则 FP6291 更为适合。通过合理选型，可优化系统性能并降低成本。

如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队！
