《计算机组成原理》第 5 章 - 输入输出系统

news 2025/5/31 1:52:51

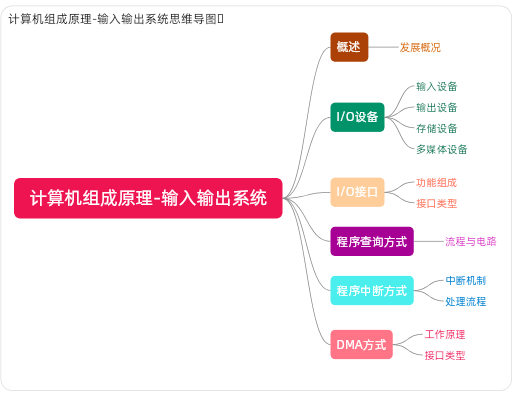

📘 目录

5.1 概述
- 5.1.1 输入输出系统的发展概况
5.2 I/O 设备
- 5.2.1 概述
- 5.2.2 输入设备
- 5.2.3 输出设备
- 5.2.4 其他 I/O 设备
- 5.2.5 多媒体技术
5.3 I/O 接口
- 5.3.1 概述
- 5.3.2 接口的功能和组成
- 5.3.3 接口类型
5.4 程序查询方式
- 5.4.1 程序查询流程
- 5.4.2 程序查询方式的接口电路
5.5 程序中断方式
- 5.5.1 中断的概念
- 5.5.2 I/O 中断的产生
- 5.5.3 程序中断方式的接口电路
- 5.5.4 I/O 中断处理过程
- 5.5.5 中断服务程序的流程
5.6 DMA 方式
- 5.6.1 DMA 方式的特点
- 5.6.2 DMA 接口的功能和组成
- 5.6.3 DMA 的工作过程
- 5.6.4 DMA 接口的类型

🔍 5.1 概述

🔵 5.1.1 输入输出系统的发展概况

发展阶段：
1. 早期阶段（CPU 直接控制）
2. 接口模块阶段（程序查询 / 中断方式）
3. DMA 阶段（直接内存访问）
4. 通道与 I/O 处理机阶段（独立控制）

🖥️ 5.2 I/O 设备

🔵 5.2.1 概述

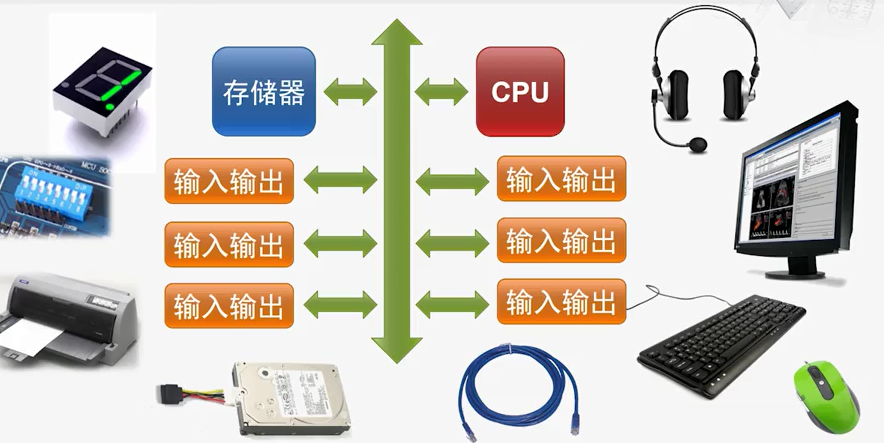

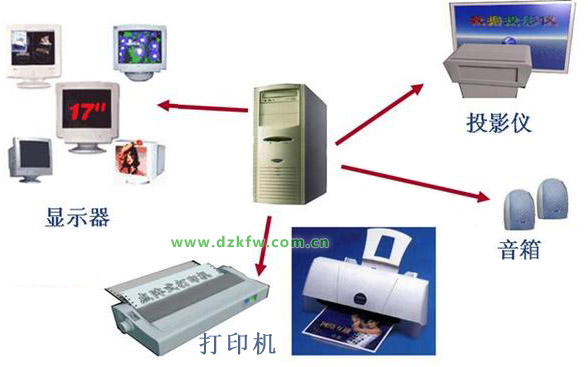

分类：
- 输入设备：键盘、鼠标、扫描仪
- 输出设备：显示器、打印机、绘图仪
- 存储设备：硬盘、U 盘、光盘

🔵 5.2.2 输入设备

📌 键盘模拟案例（Java 实现）

// 键盘输入模拟程序
import java.util.Scanner;public class KeyboardSimulator {public static void main(String[] args) {Scanner scanner = new Scanner(System.in); // 模拟键盘输入接口System.out.println("请输入字符：");while (scanner.hasNextLine()) { // 循环查询输入状态String input = scanner.nextLine(); // 获取输入数据System.out.println("接收到输入：" + input);if ("exit".equals(input)) { // 退出条件break;}}scanner.close(); // 关闭输入通道}
}

🔵 5.2.3 输出设备

📌 显示器输出案例（Java 实现）

// 显示器输出模拟程序
public class MonitorSimulator {public static void displayText(String text) {// 模拟显示器缓冲区写入System.out.println("【显示器输出】：" + text); }public static void main(String[] args) {String[] messages = {"Hello, I/O System!", "计算机组成原理"};for (String msg : messages) {displayText(msg); // 调用输出接口try {Thread.sleep(1000); // 模拟扫描输出延迟} catch (InterruptedException e) {e.printStackTrace();}}}
}

🔵 5.2.4 其他 I/O 设备

案例：磁盘 I/O 操作（伪代码示意）

# 伪代码：磁盘读写流程
def disk_io(operation, data=None):if operation == "read":return fetch_data_from_disk() # 从磁盘物理扇区读取elif operation == "write":write_data_to_disk(data) # 写入磁盘缓冲区update_file_table() # 更新文件索引表

🔵 5.2.5 多媒体技术

关键设备：
- 声卡：处理音频输入输出
- 显卡：图形渲染与显示控制
- 摄像头：视频采集设备

🚀 5.3 I/O 接口

🔵 5.3.1 概述

接口作用：
- 实现主机与外设的速度匹配
- 完成数据格式转换
- 提供设备选择和控制信号

🔵 5.3.2 接口的功能和组成

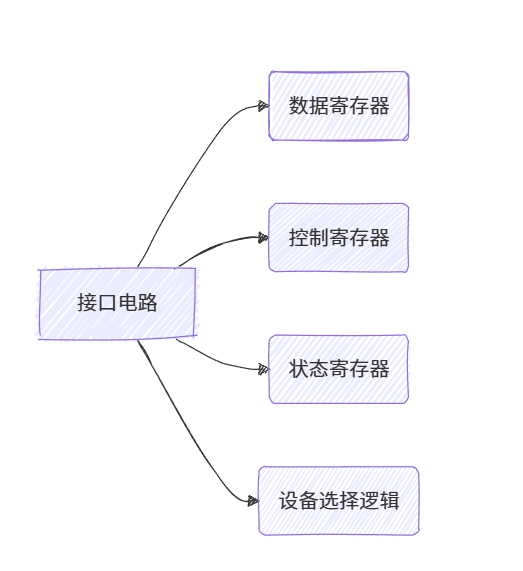

📌 接口组成示意图

🔵 5.3.3 接口类型

分类方式	类型	典型应用
数据传输方式	并行接口	打印机
	串行接口	串口硬盘
总线类型	PCI 接口	显卡
	USB 接口	外设通用连接

🕵️ 5.4 程序查询方式

🔵 5.4.1 程序查询流程

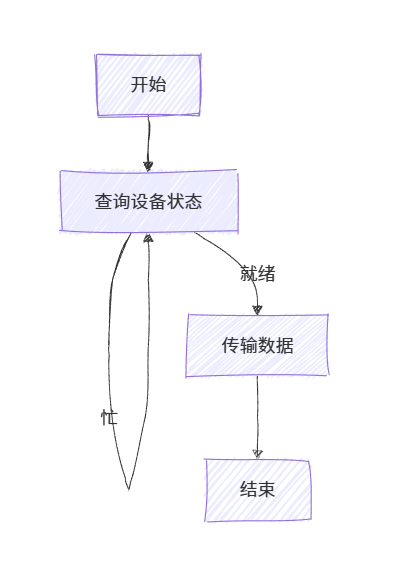

📌 流程图

🔵 5.4.2 程序查询方式的接口电路

📌 Java 模拟接口类

// 程序查询方式接口模拟
public class PollingInterface {private boolean deviceReady = false; // 设备状态寄存器// 查询设备状态public boolean checkStatus() {return deviceReady; // 模拟读取状态寄存器}// 数据传输方法public void transferData(String data) {if (checkStatus()) {System.out.println("数据传输成功：" + data);deviceReady = false; // 重置状态} else {System.out.println("设备忙，等待中...");}}// 模拟设备就绪事件public void simulateDeviceReady() {this.deviceReady = true;}
}

🚨 5.5 程序中断方式

🔵 5.5.1 中断的概念

核心思想：外设主动向 CPU 发送请求，CPU 暂停当前任务转去处理中断

🔵 5.5.2 I/O 中断的产生

📌 中断请求逻辑（伪代码）

# 中断请求寄存器操作
def generate_interrupt():interrupt_request_flag = True  # 设置中断请求标志if interrupt_mask == 0:        # 中断屏蔽位允许send_interrupt_signal()    # 向CPU发送中断信号

🔵 5.5.3 程序中断方式的接口电路

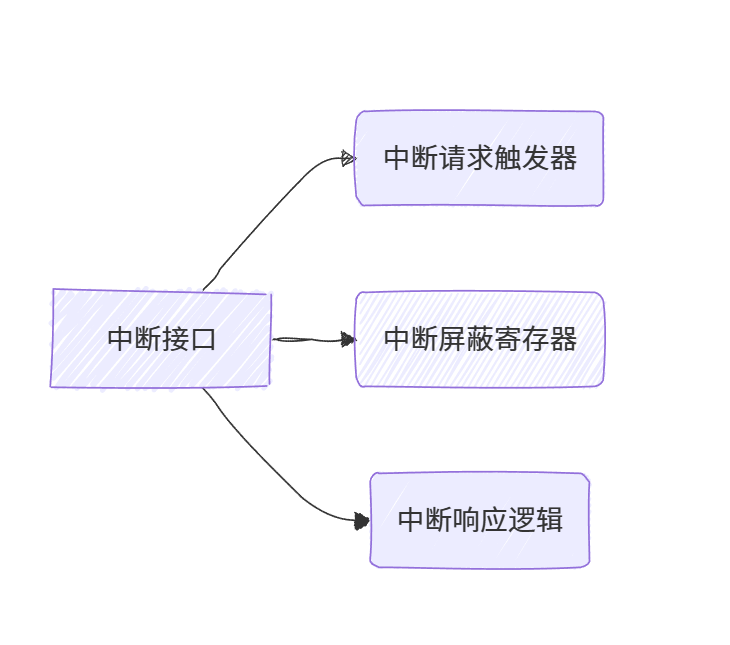

📌 中断接口组成图

🔵 5.5.4 I/O 中断处理过程

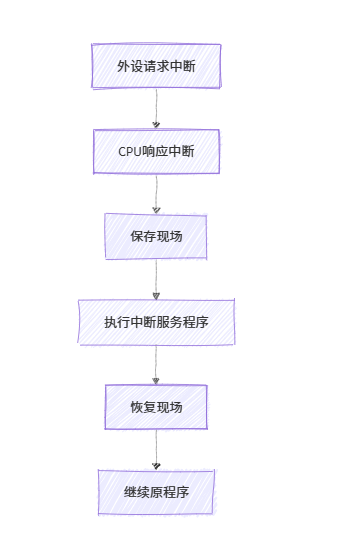

📌 流程图

🔵 5.5.5 中断服务程序的流程

📌 Java 中断处理模拟

// 中断服务程序模拟
public class InterruptService {// 保存现场public static void saveContext() {System.out.println("保存当前程序状态...");}// 中断处理逻辑public static void handleInterrupt() {System.out.println("处理I/O设备请求...");// 具体设备操作代码}// 恢复现场public static void restoreContext() {System.out.println("恢复程序执行环境...");}// 中断响应入口public static void interruptResponse() {saveContext();handleInterrupt();restoreContext();}
}

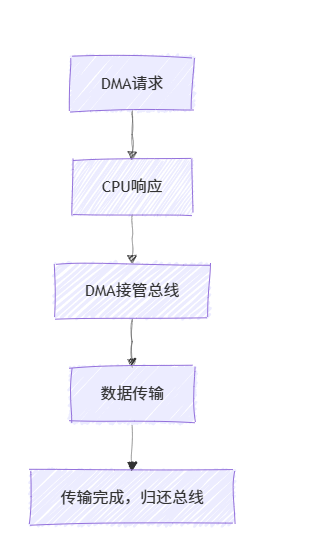

🚄 5.6 DMA 方式

🔵 5.6.1 DMA 方式的特点

核心优势：不经过 CPU 直接在内存与外设间传输数据
适用场景：大批量数据传输（如磁盘读写）

🔵 5.6.2 DMA 接口的功能和组成

📌 DMA 接口组成表

组件	功能描述
数据寄存器	暂存传输数据
地址寄存器	存储内存 / 外设地址
控制寄存器	设置传输模式 / 字数
状态寄存器	指示传输状态
