电路中常见器件及作用（电阻 电容 电感）
电阻
1 分压
注释：R＝R1+R2+R3
2 限流 分流
左图的原理比较简单就不说了。右图中R1称为分流电阻，电流中的一部分流过电阻R1，三极管流过的电流有所减少，而输出端的总电流并没有减小，R1起到保护三极管的作用。
限流的目的就是保护器件的工作安全。
3上拉
TTL驱动CMOS
Rc 上拉
SDA 和 SCL 信号上都需要加上拉电阻，不加上拉电阻，OC 和 OD 是无法输出高电平的。
一般在 MCU 的检测端会加一个上拉电阻，当 INT 低电平到来时，MCU_INT_DET 会变为低电平，触发中断。
固定电平
LDO 电路，高电平使能时，一般会在使能脚 CE 加上拉电阻到 VIN，达到上电 LDO 就有输出的效果。
对于 R1，一般芯片的 SPEC 会给出，最常见的是 10K 和 100K，那你说 47K 行不行，当然也行，要看 LDO CE 管脚的灌电流能力，也就是 5V 加在 R1 上的电流需要小于 CE 管脚最大灌电流，如果太大，CE 脚可能会烧毁。
4下拉
固定电平
NMOS 的控制电路中，一般 G 极加一个下拉电阻，固定低电平，MOS 管的 GS 阻抗很大，容易遭到静电的干扰，导致 GS 之间产生较高电压，使 MOS 管开关状态改变。
对于 R2，MOS 管在关闭状态，流过 R2 的耗流为 0，MOS 管导通状态；一般取值为200K 1M等
放电电阻
LDO 电路中，也会加 R4 下拉电阻
5 阻抗匹配
阻抗匹配：严格来讲，当高速电路中，信号再传输介质上的传输时间大于信号上升沿或者下降沿的1/4时，该传输介质就需要阻抗匹配。
阻抗匹配电阻在接口防护范围还有一个重要作用就是防止ESD。
比如USB等
6 全带宽滤波
电源管脚，采用LC滤波，有时会在L之后串联一个几欧姆的电阻，电阻起到全频段滤波的作用，还有一个作用就是降低电路的品质因数Q，Q定义为回路发生谐振时，储存能量与一周期内消耗能量之比。Q=（LC）^1/2 / R。
比如音频的I2S信号中，串接33欧姆出现上冲，更换为50欧姆明显上冲小了很多
7RC滤波
8 0欧姆电阻
跳线使用
数字和模拟等混合电路中，往往要求两个地分开，并且单点连接
电容
1 隔直流：
作用是阻止直流通过而让交流通过。
2.旁路（去耦）：
为交流电路中某些并联的元件提供低阻抗通路。
3.耦合：
作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 。
如果不加电容交流信号放大不会改变，只是各级工作点需重新设计，由于前后级影响，调试工作点非常困难，在多级时几乎无法实现。
4.平滑或滤波：
将整流以后的脉状波变为接近直流的平滑波，或将纹波及干扰波虑除。 eg . 滤波：这个对电路而言很重要，CPU背后的电容基本都是这个作用。
5.温度补偿：
针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6.计时：
电容器与电阻器配合使用，确定电路的时间常数。
输入信号由低向高跳变时，经过缓冲1后输入RC电路。电容充电的特性使B点的信号并不会跟随输入信号立即跳变，而是有一个逐渐变大的过程。当变大到一定程度时，缓冲2翻转，在输出端得到了一个延迟的由低向高的跳变。
7. 调谐：
对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8. 整流：
在预定的时间开或者关半闭导体开关元件。
9. 储能：
储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等．（如今某些电容的储能水平己经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。
电感
1 滤波作用：
由于电感 L1 对直流 电相当于通路，这样整流电路输出的直流电压直接加 到负载 RL 上。
对于整流电路输出的交流成分，因 L1 电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止 了交流电通过 C1 流到加到负载 RL。这样，通过电感 L1 的滤波，从单向脉动性直流电中取出了所需要的直 流电压 +U。
滤波电感 L1 的电感量越大，对交流成分的感抗越 大，使残留在负载 RL 上的交流成分越小，滤波效果就 越好，但直流电阻也会增大。

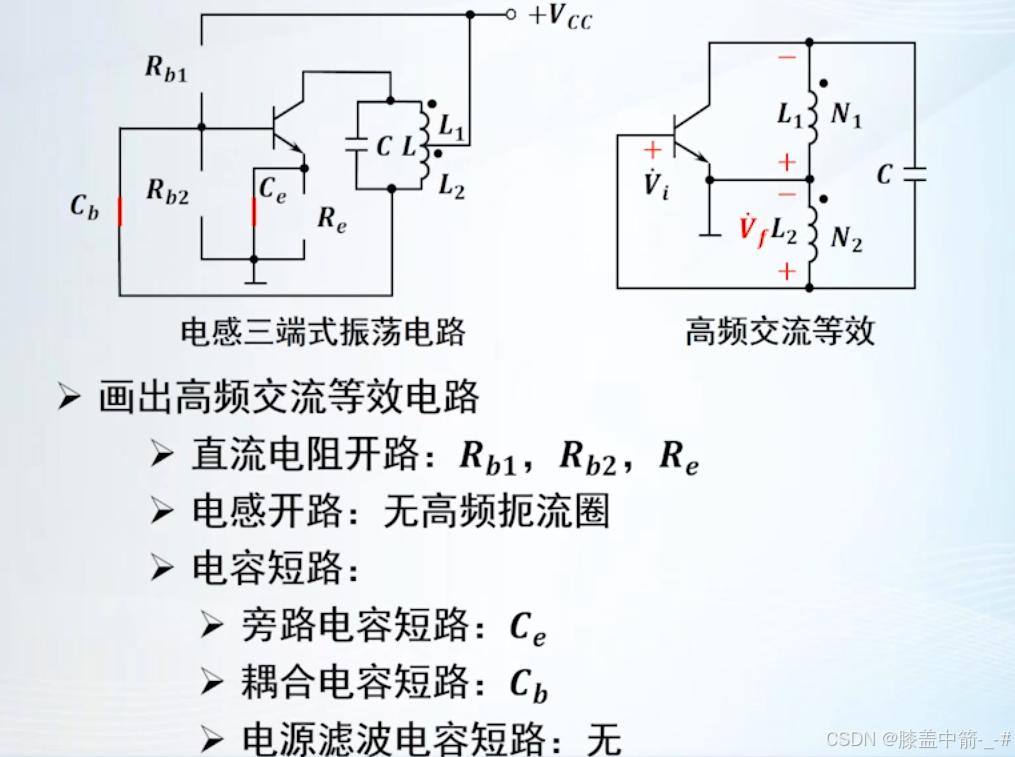

2 振荡器中的作用：
3储能：

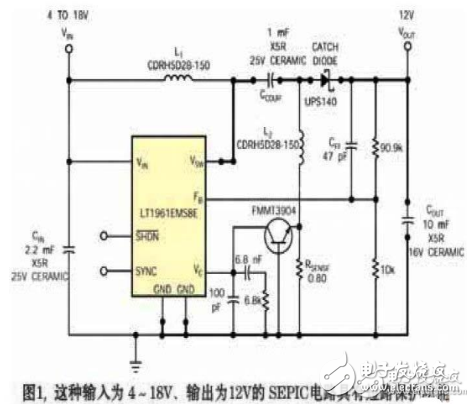

4限流作用：
5 调谐与频率选择：

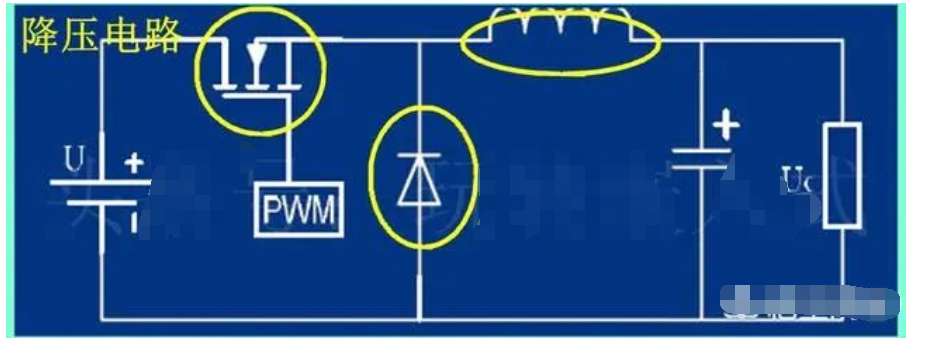

6 DC/DC降压电路的拓扑结
在直流与交流电路中的作用：
直流电路：电感在直流电路中不起主要作用，因为直流电流的大小和方向是恒定的，电感不会对其产生明显的阻碍作用。
交流电路：在交流电路中，电流的方向和大小会不断变化。电感通过产生自感电动势来抗拒这些电流变化，从而维持电路的稳定。电感能够减小电流的波动，防止电路出现过载或短路的情况。
