04_redis之ZSet使用实例-积分榜

I. 方案设计

在进行方案设计之前，先模拟一个真实的应用场景，然后进行辅助设计与实现

1. 业务场景说明

以前一段时间特别🔥的跳一跳这个小游戏进行说明，假设我们这个游戏用户遍布全球，因此我们要设计一个全球的榜单，每个玩家都会根据自己的战绩在排行榜中获取一个排名，我们需要支持全球榜单的查询，自己排位的查询这两种最基本的查询场景；此外当我的分数比上一次的高时，我需要更新我的积分，重新获得我的排名；

此外也会有一些高级的统计，比如哪个分段的人数最多，什么分段是瓶颈点，再根据地理位置计算平均分等等

本篇博文主要内容将放在排行榜的设计与实现上；至于高级的功能实现，后续有机会再说

2. 数据结构

因为排行榜的功能比较简单了，也不需要什么复杂的结构设计，也没有什么复杂的交互，因此我们需要确认的无非就是数据结构 + 存储单元

存储单元

表示排行榜中每一位上应该持有的信息，一个最简单的如下

// 用来表明具体的用户
long userId;
// 用户在排行榜上的排名
long rank;
// 用户的历史最高积分，也就是排行榜上的积分
long score;

数据结构

排行榜，一般而言都是连续的，借此我们可以联想到一个合适的数据结构LinkedList，好处在于排名变动时，不需要数组的拷贝

上图演示，当一个用户积分改变时，需要向前遍历找到合适的位置，插入并获取新的排名, 在更新和插入时，相比较于ArrayList要好很多，但依然有以下几个缺陷

问题1：用户如何获取自己的排名？

使用LinkedList在更新插入和删除的带来优势之外，在随机获取元素的支持会差一点，最差的情况就是从头到尾进行扫描

问题2：并发支持的问题？

当有多个用户同时更新score时，并发的更新排名问题就比较突出了，当然可以使用jdk中类似写时拷贝数组的方案

上面是我们自己来实现这个数据结构时，会遇到的一些问题，当然我们的主题是借助redis来实现排行榜，下面则来看下，利用redis可以怎么简单的支持我们的需求场景

3. redis使用方案

这里主要使用的是redis的ZSET数据结构，带权重的集合，下面分析一下可能性

• set: 集合确保里面元素的唯一性
• 权重：这个可以看做我们的score，这样每个元素都有一个score；
• zset：根据score进行排序的集合

从zset的特性来看，我们每个用户的积分，丢到zset中，就是一个带权重的元素，而且是已经排好序的了，只需要获取元素对应的index，就是我们预期的排名

II. 功能实现

再具体的实现之前，可以先查看一下redis中zset的相关方法和操作姿势：SpringBoot高级篇Redis之ZSet数据结构使用姿势

我们主要是借助zset提供的一些方法来实现排行榜的需求，下面的具体方法设计中，也会有相关说明

0. 前提准备

首先准备好redis环境，spring项目搭建好，然后配置好redisTemplate

/*** Created by @author yihui in 15:05 18/11/8.*/
public class DefaultSerializer implements RedisSerializer<Object> {private final Charset charset;public DefaultSerializer() {this(Charset.forName("UTF8"));}public DefaultSerializer(Charset charset) {Assert.notNull(charset, "Charset must not be null!");this.charset = charset;}@Overridepublic byte[] serialize(Object o) throws SerializationException {return o == null ? null : String.valueOf(o).getBytes(charset);}@Overridepublic Object deserialize(byte[] bytes) throws SerializationException {return bytes == null ? null : new String(bytes, charset);}
}@Configuration
public class AutoConfig {@Bean(value = "selfRedisTemplate")public RedisTemplate<String, String> stringRedisTemplate(RedisConnectionFactory redisConnectionFactory) {StringRedisTemplate redis = new StringRedisTemplate();redis.setConnectionFactory(redisConnectionFactory);// 设置redis的String/Value的默认序列化方式DefaultSerializer stringRedisSerializer = new DefaultSerializer();redis.setKeySerializer(stringRedisSerializer);redis.setValueSerializer(stringRedisSerializer);redis.setHashKeySerializer(stringRedisSerializer);redis.setHashValueSerializer(stringRedisSerializer);redis.afterPropertiesSet();return redis;}
}

1. 用户上传积分

上传用户积分，然而zset中有一点需要注意的是其排行是根据score进行升序排列，这个就和我们实际的情况不太一样了；为了和实际情况一致，可以将score取反；另外一个就是排行默认是从0开始的，这个与我们的实际也不太一样，需要+1

/*** 更新用户积分，并获取最新的个人所在排行榜信息** @param userId* @param score* @return*/
public RankDO updateRank(Long userId, Float score) {// 因为zset默认积分小的在前面，所以我们对score进行取反，这样用户的积分越大，对应的score越小，排名越高redisComponent.add(RANK_PREFIX, String.valueOf(userId), -score);Long rank = redisComponent.rank(RANK_PREFIX, String.valueOf(userId));return new RankDO(rank + 1, score, userId);
}

上面的实现，主要利用了zset的两个方法，一个是添加元素，一个是查询排名，对应的redis操作方法如下，

@Resource(name = "selfRedisTemplate")
private StringRedisTemplate redisTemplate;/*** 添加一个元素, zset与set最大的区别就是每个元素都有一个score，因此有个排序的辅助功能;  zadd** @param key* @param value* @param score*/
public void add(String key, String value, double score) {redisTemplate.opsForZSet().add(key, value, score);
}/*** 判断value在zset中的排名  zrank** 积分小的在前面** @param key* @param value* @return*/
public Long rank(String key, String value) {return redisTemplate.opsForZSet().rank(key, value);
}

2. 获取个人排名

获取个人排行信息，主要就是两个一个是排名一个是积分；需要注意的是当用户没有积分时（即没有上榜时），需要额外处理

/*** 获取用户的排行榜位置** @param userId* @return*/
public RankDO getRank(Long userId) {// 获取排行， 因为默认是0为开头，因此实际的排名需要+1Long rank = redisComponent.rank(RANK_PREFIX, String.valueOf(userId));if (rank == null) {// 没有排行时，直接返回一个默认的return new RankDO(-1L, 0F, userId);}// 获取积分Double score = redisComponent.score(RANK_PREFIX, String.valueOf(userId));return new RankDO(rank + 1, Math.abs(score.floatValue()), userId);
}

上面的封装中，除了使用前面的获取用户排名之外，还有获取用户积分

/*** 查询value对应的score   zscore** @param key* @param value* @return*/
public Double score(String key, String value) {return redisTemplate.opsForZSet().score(key, value);
}

3. 获取个人周边用户积分及排行信息

有了前面的基础之后，这个就比较简单了，首先获取用户的个人排名，然后查询固定排名段的数据即可

private List<RankDO> buildRedisRankToBizDO(Set<ZSetOperations.TypedTuple<String>> result, long offset) {List<RankDO> rankList = new ArrayList<>(result.size());long rank = offset;for (ZSetOperations.TypedTuple<String> sub : result) {rankList.add(new RankDO(rank++, Math.abs(sub.getScore().floatValue()), Long.parseLong(sub.getValue())));}return rankList;
}/*** 获取用户所在排行榜的位置，以及排行榜中其前后n个用户的排行信息** @param userId* @param n* @return*/
public List<RankDO> getRankAroundUser(Long userId, int n) {// 首先是获取用户对应的排名RankDO rank = getRank(userId);if (rank.getRank() <= 0) {// fixme 用户没有上榜时，不返回return Collections.emptyList();}// 因为实际的排名是从0开始的，所以查询周边排名时，需要将n-1Set<ZSetOperations.TypedTuple<String>> result =redisComponent.rangeWithScore(RANK_PREFIX, Math.max(0, rank.getRank() - n - 1), rank.getRank() + n - 1);return buildRedisRankToBizDO(result, rank.getRank() - n);
}

看下上面的实现，获取用户排名之后，就可以计算要查询的排名范围[Math.max(0, rank.getRank() - n - 1), rank.getRank() + n - 1]

其次需要注意的如何将返回的结果进行封装，上面写了个转换类，主要起始排行榜信息

4. 获取topn排行榜

上面的理解之后，这个就很简答了

/*** 获取前n名的排行榜数据** @param n* @return*/
public List<RankDO> getTopNRanks(int n) {Set<ZSetOperations.TypedTuple<String>> result = redisComponent.rangeWithScore(RANK_PREFIX, 0, n - 1);return buildRedisRankToBizDO(result, 1);
}

III. 测试小结

首先准备一个测试脚本，批量的插入一下积分，用于后续的查询更新使用

public class RankInitTest {private Random random;private RestTemplate restTemplate;@Beforepublic void init() {random = new Random();restTemplate = new RestTemplate();}private int genUserId() {return random.nextInt(1024);}private double genScore() {return random.nextDouble() * 100;}@Testpublic void testInitRank() {for (int i = 0; i < 30; i++) {restTemplate.getForObject("http://localhost:8080/update?userId=" + genUserId() + "&score=" + genScore(),String.class);}}
}

1. 测试

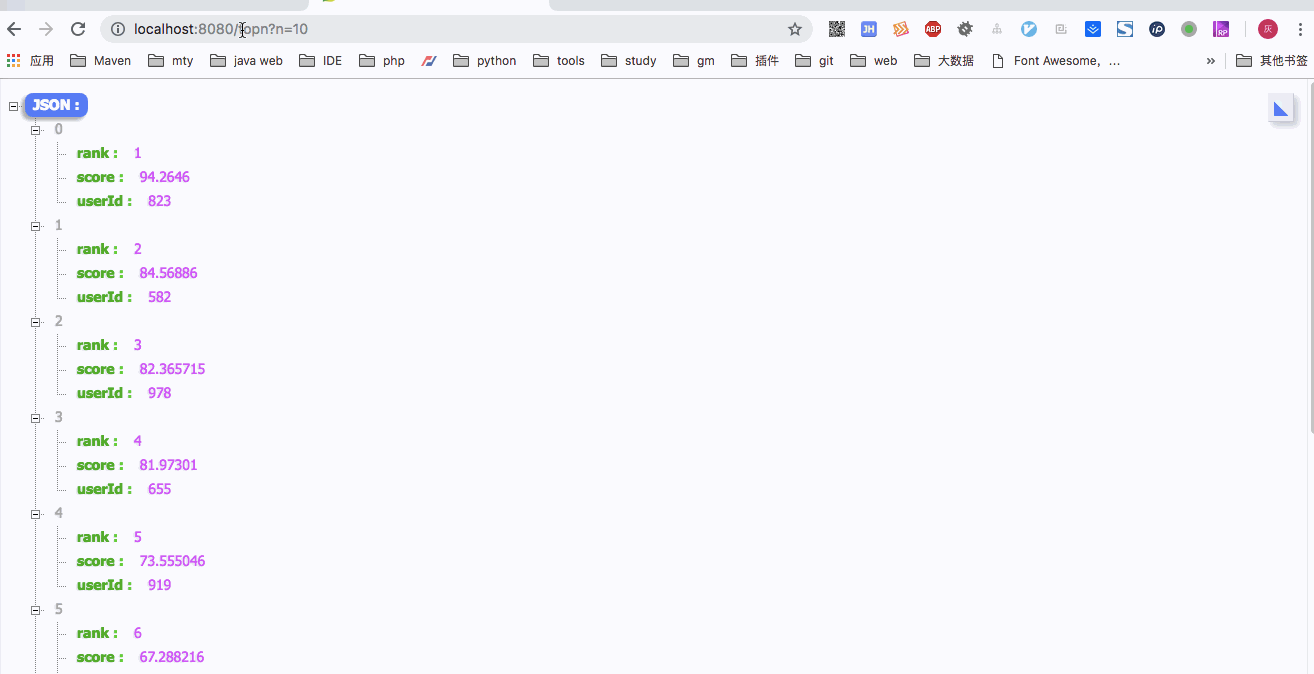

上面执行完毕之后，排行榜中应该就有三十条数据，接下来我们开始逐个接口测试，首先获取top10排行

对应的rest接口如下

@RestController
public class RankAction {@Autowiredprivate RankListComponent rankListComponent;@GetMapping(path = "/topn")public List<RankDO> showTopN(int n) {return rankListComponent.getTopNRanks(n);}
}

接下来我们挑选第15名，获取对应的排行榜信息

@GetMapping(path = "/rank")
public RankDO queryRank(long userId) {return rankListComponent.getRank(userId);
}

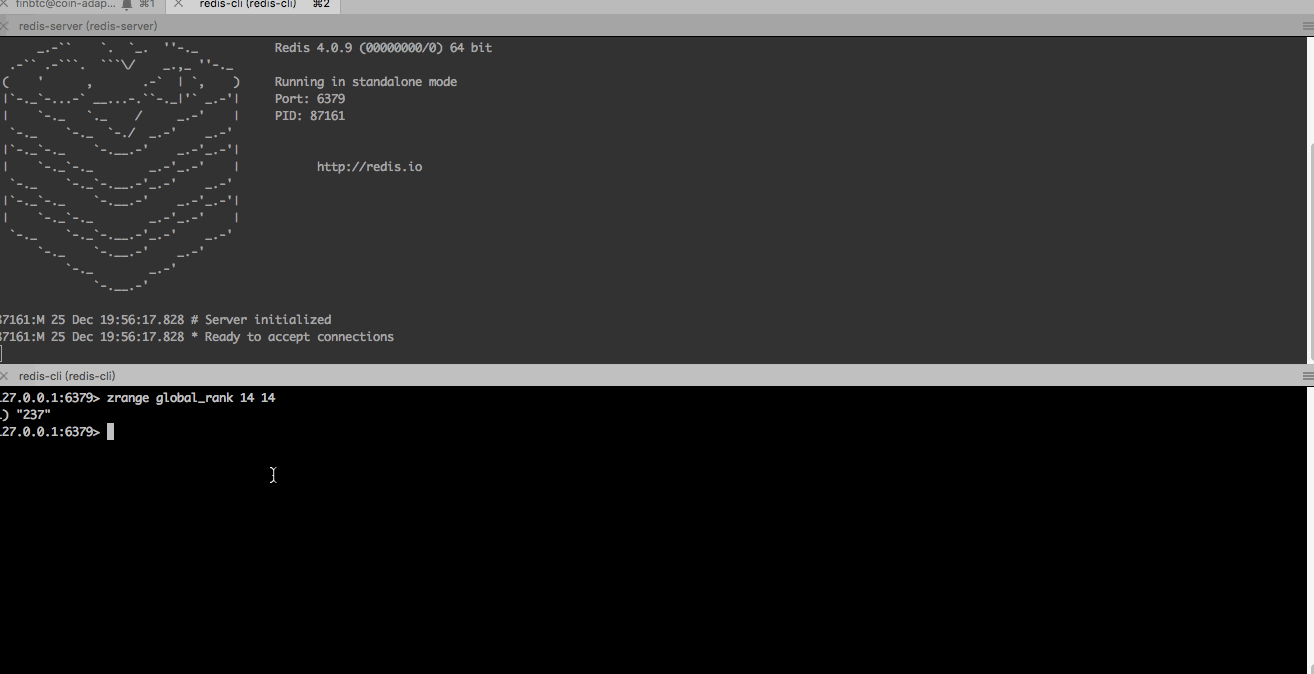

首先我们从redis中获取第15名的userId，然后再来查询

rank

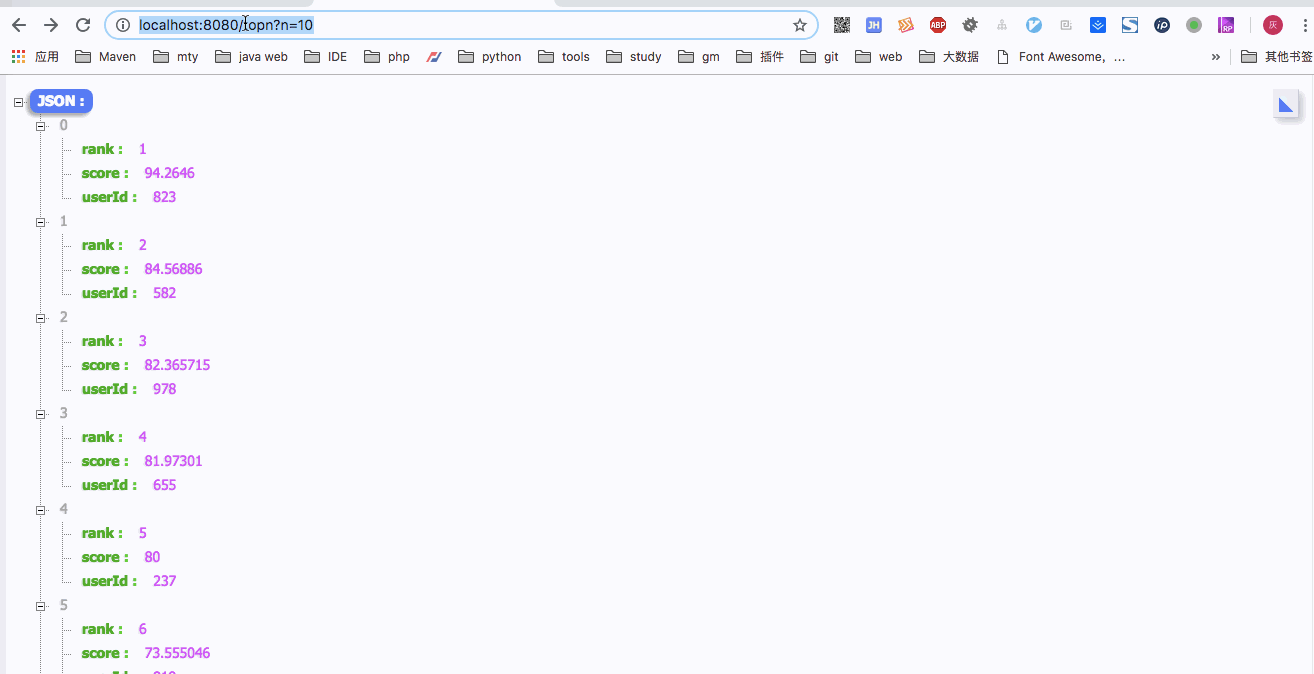

然后尝试修改下他的积分，改大一点，将score改成80分，则会排到第五名

@GetMapping(path = "/update")
public RankDO updateScore(long userId, float score) {return rankListComponent.updateRank(userId, score);
}

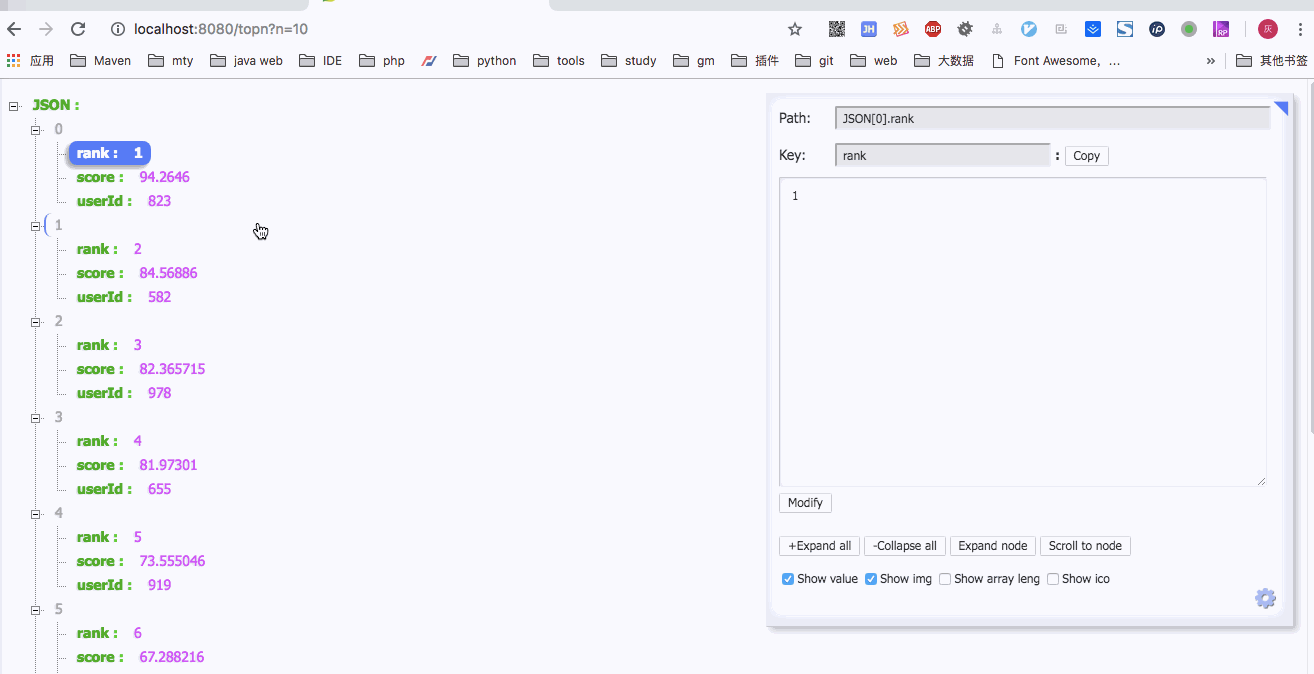

最后我们查询下这个用户周边2个的排名信息

@GetMapping(path = "/around")
public List<RankDO> around(long userId, int n) {return rankListComponent.getRankAroundUser(userId, n);
}

2. 小结

上面利用redis的zset实现了排行榜的基本功能，主要借助下面三个方法

• range 获取范围排行信息
• score 获取对应的score
• range 获取对应的排名

虽然实现了基本功能，但是问题还是有不少的

• 上面的实现，redis的复合操作，原子性问题
• 由原子性问题导致并发安全问题
• 性能怎么样需要测试
