基于51单片机红外人体检测、防盗报警

news 2025/5/25 9:20:11

基于51单片机人体报警设计

（仿真＋程序＋原理图＋设计报告）

功能介绍

具体功能：

1.按下手动报警按钮会发生红LED+蜂鸣器声光报警；

2.用开关模拟人体感应，打开表示感应到人体；

3.若检测到人，黄LED打开；

4.按下布防按键，绿LED闪烁，进入布防状态，20秒钟布防完成；

5.布防后若检测到人，黄LED打开，同时发生声光报警；

6.报警后可按键取消报警；

添加图片注释，不超过 140 字（可选）

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535//   红外热释电传感器 平时为0  感应到人输出为1sbit beep  = P2^7;	   //蜂鸣器定义
sbit red   = P2^6;	   //红色发光二极管定义
sbit green = P2^3;	   //绿色发光二极管定义
sbit yellow = P2^0;	   //黄色发光二极管定义
sbit hw    = P1^3;	   //红外热释传感器定义bit flag_300ms = 0;	   //300毫秒的变量
uchar flag_alarm ;     //报警标志位
uchar flag_bufang ;    //布防标志位
uint  flag_value;      //用做定时器的变量sbit key1 = P1^0;	    //按键IO口定义
sbit key2 = P1^1;		//按键IO口定义
sbit key3 = P1^2;		//按键IO口定义/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{uint i,j;for(i=0;i<q;i++)for(j=0;j<120;j++);
}/********************独立按键程序*****************/
uchar key_can;	 //按键值void key()	 //独立按键程序
{key_can = 0;                //按键值还原成0if(key1 == 0 || key2 == 0 || key3 == 0)		//有按键按下 {delay_1ms(1);	     	//按键延时消抖动if(key1 == 0)		//确认是按键按下key_can = 1; 	//得到按键值 if(key2 == 0)		//确认是按键按下key_can = 2; 	//得到按键值 if(key3 == 0)		//确认是按键按下key_can = 3; 	//得到按键值 }
}*****//完整资料***//***公众号：木子单片机********/
/******************对应不同按键处理**********************/
void key_with()
{if(key_can == 1)	 //按键紧急报警{flag_alarm = 1;  //报警标志位 		}if(key_can == 2)     //布防按键 {flag_bufang = 1;	}if(key_can == 3)	 //取消报警 取消布防键  {flag_alarm = 0;    //报警标志位清零 flag_bufang = 0;   //布防变量清零flag_value = 0;	   //把变量清零beep = 1;	//关闭蜂鸣器red = 1;    //关闭红灯green = 1;  //关闭绿灯}
}/*************定时器0初始化程序***************/
void time_init()
{EA   = 1;	 	  //开总中断TMOD = 0X01;	  //定时器0工作方式1ET0  = 1;		  //开定时器0中断 TR0  = 1;		  //允许定时器0定时TH0 = 0x3c;TL0 = 0xb0;     // 50ms
}/******************红外报警处理**********************/
void hongwai_dis()
{if(flag_bufang == 1) //准备开始布防{green = ~green;	   //绿灯闪			}  if(flag_bufang == 2)   //布防成功{green = 0;         //如果延时布防成功 绿灯长亮if(hw == 1)	       //红外有输出{flag_alarm = 1;	   //报警}}if(flag_alarm == 1)	   //报警{red = ~red;		   //红灯报警beep = ~beep;	   //蜂鸣器报警}
}

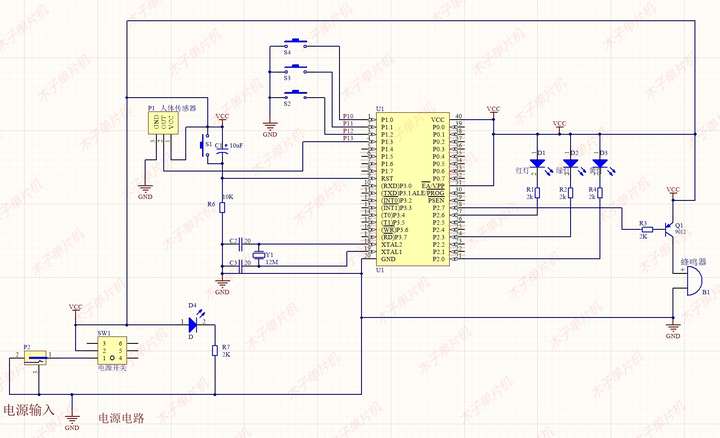

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

蜂鸣器:电容:10uF;

电容20PF;发光二极管;

人体感应模块:HC-SR501;

电源接口:DC3.5;

三极管:9012;

电阻:2k、10K;

按键;电源开关;

晶振 12M;
