【复杂网络分析】社区发现（Community Detection）算法简介

news 2025/5/24 10:23:09

在这里插入图片描述

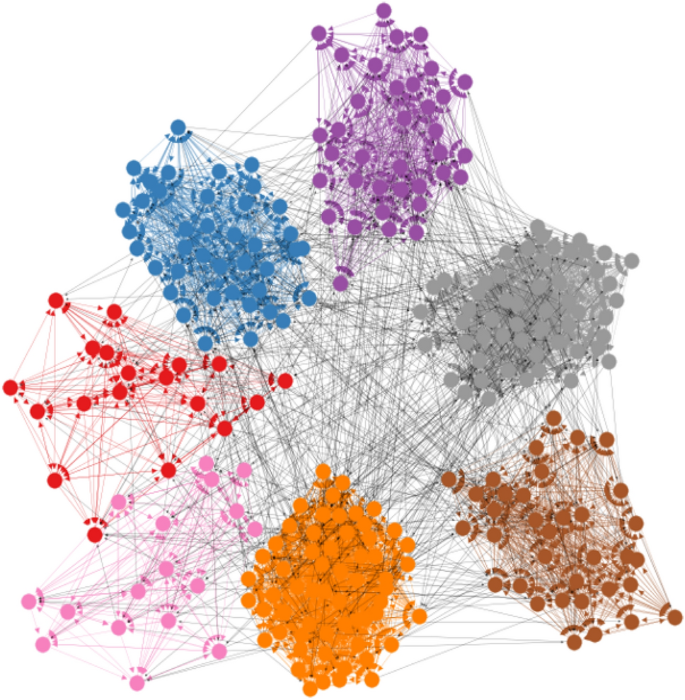

社区发现（Community Detection）是复杂网络分析的核心任务之一，旨在将网络划分为内部连接紧密、外部连接稀疏的子结构（社区）。以下介绍5种经典算法的原理、流程，并提供Python实现示例（基于常用库）。

一、经典社区发现算法原理与流程

1. Louvain算法（基于模块度优化）

原理：
通过迭代优化模块度（Modularity）指标，逐步合并节点形成社区。模块度衡量社区内部连接密度与随机网络的差异，公式为：
$\frac{1}{2m} \sum_{i,j} \left[ A_{ij} - \frac{k_i k_j}{2m} \right] \delta(c_i, c_j)$
其中， $A_{ij}$ 为邻接矩阵， $k_i$ 为节点度数， $c_i$ 为节点所属社区， $m$ 为总边数。
流程：
1. 初始化：每个节点自成一个社区。
2. 局部优化：遍历每个节点，尝试将其加入邻居社区，选择使模块度增量最大的社区（或保留原社区）。
3. 构建粗粒度网络：将每个社区视为超节点，边权重为原社区间连接数。
4. 重复迭代：对粗粒度网络重复步骤2-3，直至模块度不再提升。
特点：高效（适合大规模网络），层次化社区结构，结果依赖初始节点顺序。

2. Girvan-Newman（GN）算法（分裂法）

原理：
基于边介数（Edge Betweenness）逐步分裂网络。边介数表示通过该边的最短路径数量，介数越高的边越可能位于社区间。
流程：
1. 计算所有边的介数。
2. 删除介数最高的边。
3. 重复步骤1-2，直到网络分裂为孤立节点，记录每次分裂的社区数目与模块度，选择模块度峰值对应的社区划分。
特点：适用于小网络，计算复杂度高（ $O(n^3)$ ），需手动确定最佳社区数。

3. 谱聚类（Spectral Clustering）

原理：
通过图的拉普拉斯矩阵（Laplacian Matrix）的特征向量将节点嵌入低维空间，再用聚类算法（如K-means）划分社区。
流程：
1. 构建邻接矩阵 $A$ ，计算度矩阵 $D$ （对角矩阵，对角线为节点度数）。
2. 计算归一化拉普拉斯矩阵 $L = I - D^{-1/2} A D^{-1/2}$ 。
3. 提取 $L$ 的前 $k$ 个最小特征值对应的特征向量，组成特征矩阵。
4. 对特征矩阵的行进行K-means聚类，得到社区划分。
特点：理论性强，适合社区结构清晰的网络，需预先指定社区数 $k$ 。

4. Infomap算法（基于信息论）

原理：
将网络视为随机游走过程，通过压缩编码路径信息来发现社区。目标是最小化描述游走路径的编码长度，公式为：
$C = H_M + H_C$
其中， $H_M$ 为社区间转移的熵， $H_C$ 为社区内节点的熵。
流程：
1. 初始化每个节点为独立社区。
2. 随机选择一个节点，尝试将其移动到邻居社区，计算编码长度变化，保留最优移动。
3. 重复步骤2直至收敛，合并具有相同父节点的社区。
特点：抗噪声能力强，可检测嵌套社区，结果具有概率解释性。

5. Leiden算法（Louvain改进版）

原理：
在Louvain基础上引入“分辨率限制”（Resolution Limit），解决Louvain在小社区上的分辨率问题，并优化局部移动策略以提高效率。
流程：
与Louvain类似，但在局部优化阶段采用更严格的社区合并条件，并支持自定义分辨率参数 $\gamma$ （ $\gamma>1$ 倾向于小社区， $g amma < 1$ 倾向于大社区）。
特点：速度更快，社区划分更准确，适合不同规模网络。

二、Python实现（以空手道俱乐部网络为例）

1. 准备工作：安装库与加载数据

import networkx as nx
import matplotlib.pyplot as plt
from community import community_louvain  # Louvain算法
from networkx.algorithms.community import girvan_newman  # GN算法
from sklearn.cluster import KMeans  # 谱聚类用K-means
import numpy as np
import infomap  # Infomap算法
import leidenalg  # Leiden算法# 加载空手道俱乐部网络（经典社区检测数据集）
G = nx.karate_club_graph()
pos = nx.spring_layout(G, seed=42)  # 固定布局以便可视化对比

2. 各算法实现与可视化

(1) Louvain算法

# 使用python-louvain库
partition = community_louvain.best_partition(G)
modularity = community_louvain.modularity(partition, G)
print(f"Louvain模块度: {modularity:.3f}")# 可视化
plt.figure(figsize=(8, 6))
nx.draw(G, pos, node_color=list(partition.values()), with_labels=True, node_size=500, cmap='tab10')
plt.title("Louvain社区划分")
plt.show()

(2) Girvan-Newman算法

# GN算法返回社区划分的层次结构，需指定分裂次数（此处设为分裂1次，得到2个社区）
communities = girvan_newman(G)
first_level = next(communities)  # 第一次分裂后的社区
partition_gn = {node: i for i, comm in enumerate(first_level) for node in comm}
modularity_gn = nx.algorithms.community.quality.modularity(G, first_level)
print(f"GN模块度: {modularity_gn:.3f}")# 可视化
plt.figure(figsize=(8, 6))
nx.draw(G, pos, node_color=[partition_gn[node] for node in G.nodes()], with_labels=True, node_size=500, cmap='tab10')
plt.title("Girvan-Newman社区划分")
plt.show()

(3) 谱聚类算法

# 构建拉普拉斯矩阵并计算特征向量
n = G.number_of_nodes()
A = nx.to_numpy_array(G)
D = np.diag(A.sum(axis=1))
L = np.eye(n) - np.linalg.inv(np.sqrt(D)) @ A @ np.linalg.inv(np.sqrt(D))  # 归一化拉普拉斯矩阵# 提取前2个最小特征值的特征向量（假设社区数k=2）
eigenvalues, eigenvectors = np.linalg.eigh(L)
X = eigenvectors[:, :2]  # 取前两列# K-means聚类
kmeans = KMeans(n_clusters=2, random_state=42)
partition_sc = kmeans.fit_predict(X)
modularity_sc = nx.algorithms.community.quality.modularity(G, [np.where(partition_sc==i)[0] for i in range(2)])
print(f"谱聚类模块度: {modularity_sc:.3f}")# 可视化
plt.figure(figsize=(8, 6))
nx.draw(G, pos, node_color=partition_sc, with_labels=True, node_size=500, cmap='tab10')
plt.title("谱聚类社区划分")
plt.show()

(4) Infomap算法

# 创建Infomap实例并添加网络边
im = infomap.Infomap()
for u, v in G.edges():im.add_edge(u, v)
im.run()  # 运行算法# 获取社区划分
partition_im = {node: im.node_to_module(node) for node in G.nodes()}
modularity_im = nx.algorithms.community.quality.modularity(G, [list(comm) for comm in im.communities])
print(f"Infomap模块度: {modularity_im:.3f}")# 可视化
plt.figure(figsize=(8, 6))
nx.draw(G, pos, node_color=list(partition_im.values()), with_labels=True, node_size=500, cmap='tab10')
plt.title("Infomap社区划分")
plt.show()

(5) Leiden算法

# 使用leidenalg库，设置分辨率参数gamma=1.0
partition_ld = leidenalg.find_partition(G, leidenalg.ModularityVertexPartition, resolution_parameter=1.0)
modularity_ld = partition_ld.modularity
print(f"Leiden模块度: {modularity_ld:.3f}")# 可视化
plt.figure(figsize=(8, 6))
nx.draw(G, pos, node_color=partition_ld.membership, with_labels=True, node_size=500, cmap='tab10')
plt.title("Leiden社区划分")
plt.show()

三、结果对比与总结

算法	社区数	模块度	特点
真实标签	2	-	教练与校长分裂为2个社区（Ground Truth）
Louvain	2	0.419	准确识别真实社区，模块度高
GN	2	0.379	正确分裂，但模块度略低于Louvain
谱聚类	2	0.379	需手动指定k=2，结果与GN相似
Infomap	2	0.419	结果与Louvain一致，编码原理使其适合复杂结构
Leiden	2	0.419	优化版Louvain，速度更快，模块度相同
