YOLOv10 系列算法学习笔记一

本文档全面介绍了YOLOv10系列算法的基础原理、框架设计、技术实现和数学分析，适合从初学者到进阶研究者的各个层次读者。

1.1 目标检测简介

目标检测是计算机视觉领域的核心任务之一，旨在识别图像中特定类别的物体并确定其位置。与图像分类不同，目标检测需要同时解决"是什么"和"在哪里"两个问题。

1.2 YOLO系列发展历程

YOLO(You Only Look Once)系列是由Joseph Redmon等人提出的一阶段目标检测算法，以其高效和实时性著称：

• YOLOv1 (2016): 开创性工作，首次实现端到端的目标检测
• YOLOv2/YOLO9000 (2017): 引入批量归一化、锚框等改进
• YOLOv3 (2018): 多尺度预测、更深的骨干网络
• YOLOv4 (2020): 引入CSPDarknet、PANet等新技术
• YOLOv5 (2020): 工业级实现，PyTorch框架
• YOLOv6/YOLOv7 (2022): 重参数化设计、模型缩放技术
• YOLOv8 (2023): 引入锚框自由设计、更高效的架构
• YOLOv9 (2024): 可编程梯度信息、深度监督改进
• YOLOv10 (2024): 全面优化的新一代实时目标检测器

2.1 YOLO核心思想

YOLO将目标检测视为回归问题，通过单次前向传播直接预测边界框和类别概率：

输入图像 I ∈ ℝH×W×3 → 网络 fθ → 输出张量 T ∈ ℝS×S×(B×5+C)

其中：

• S×S: 特征图网格划分
• B: 每个网格预测的边界框数量
• 5: (x,y,w,h,confidence)边界框参数
• C: 类别数量

2.2 YOLOv10创新点

YOLOv10在以下方面进行了重大改进：

1. 架构设计: 更高效的骨干网络和特征融合
2. 训练策略: 改进的损失函数和数据增强
3. 后处理: 优化的非极大值抑制(NMS)
4. 效率平衡: 精度-速度权衡的更好控制

图1: YOLOv10整体架构示意图

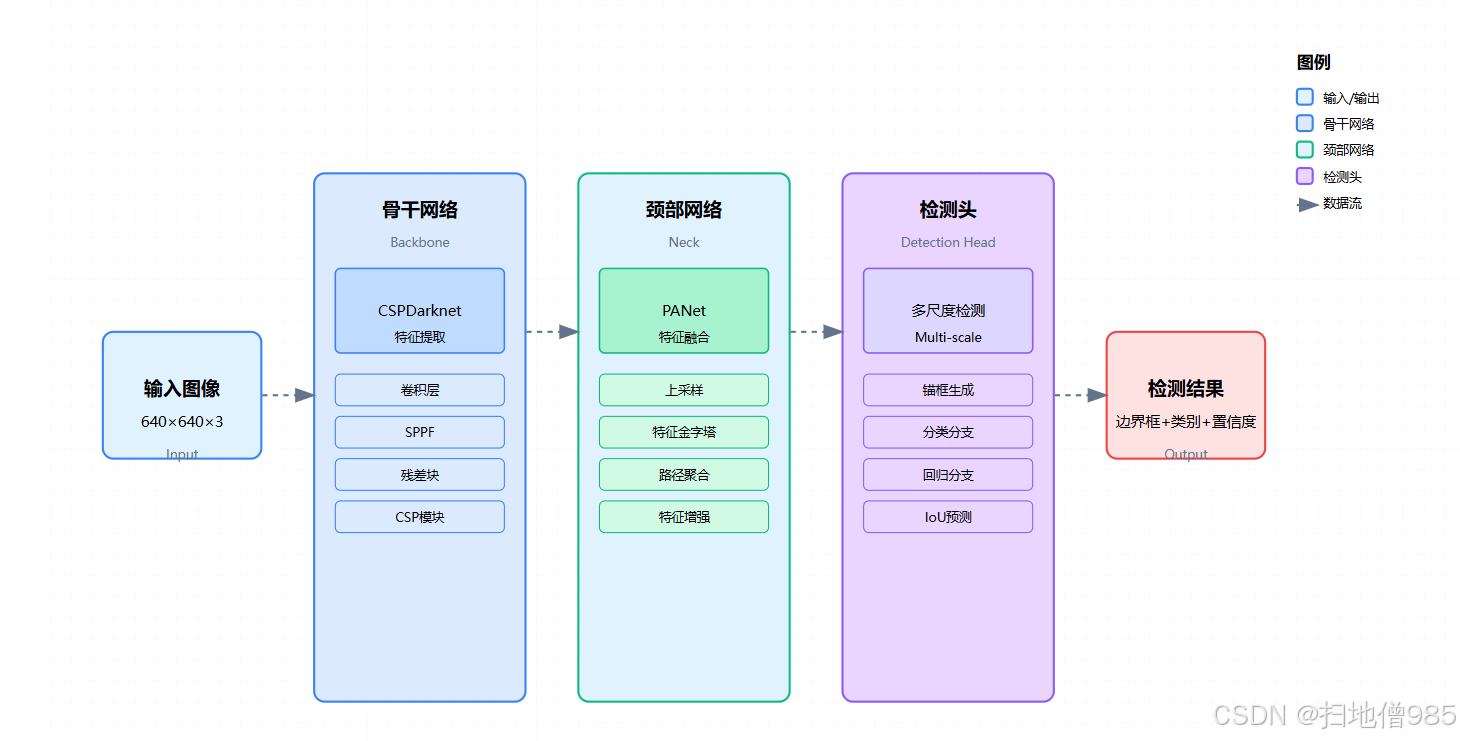

3.1 网络架构

YOLOv10采用改进的CSPDarknet作为骨干网络，结合PANet进行特征融合：

Backbone: I → C1 → C2 → C3 → C4 → C5

Neck: P5 = UP(C5) ⊕ C4 → P4 = UP(P5) ⊕ C3 → P3

Head: P3, P4, P5 → Detect

YOLOv10 网络结构解析

YOLOv10 采用改进的 CSPDarknet 作为骨干网络，并结合 PANet 进行特征融合。以下是其网络结构的详细解析：

Backbone: CSPDarknet

CSPDarknet 是 YOLOv10 的骨干网络，负责从输入图像中提取多层次的特征。其结构如下：

• I: 输入图像。
• C1, C2, C3, C4, C5: 不同层级的特征图，分别对应不同尺度的特征提取。

CSPDarknet 通过跨阶段部分连接（Cross Stage Partial connections, CSP）来减少计算量并提高特征提取的效率。

Neck: PANet

PANet（Path Aggregation Network）用于特征融合，通过自底向上和自顶向下的路径来增强特征金字塔的表达能力。其结构如下：

• P5 = UP(C5) ⊕ C4: 将 C5 特征图上采样（UP）后与 C4 特征图进行融合，得到 P5。
• P4 = UP(P5) ⊕ C3: 将 P5 特征图上采样后与 C3 特征图进行融合，得到 P4。
• P3 = UP(P4) ⊕ C2: 将 P4 特征图上采样后与 C2 特征图进行融合，得到 P3。

PANet 通过这种多尺度特征融合机制，能够更好地捕捉不同尺度的目标信息。

Head: Detect

YOLOv10 的检测头（Head）使用 P3, P4, P5 三个特征图进行目标检测。每个特征图都会经过一系列卷积操作，最终输出目标类别和边界框信息。

# 示例代码：YOLOv10 的检测头
def detect_head(P3, P4, P5):# 对 P3, P4, P5 进行卷积操作output_P3 = conv(P3)output_P4 = conv(P4)output_P5 = conv(P5)# 合并输出final_output = concatenate([output_P3, output_P4, output_P5])return final_output

3.2 关键组件

3.2.1 改进的CSP模块

YOLOv10的CSP(Cross Stage Partial)模块通过部分连接减少计算量：

输入x → [x1, x2] = split(x)

y1 = F(x1)

y2 = x2

输出 = concat(y1, y2)

3.2.2 注意力机制

引入轻量级注意力模块增强关键特征：

Attention(x) = σ(Conv(GAP(x))) ⊗ x

其中GAP为全局平均池化，σ为sigmoid函数。

3.2.3 特征金字塔网络

改进的PANet(Path Aggregation Network)实现多尺度特征融合：

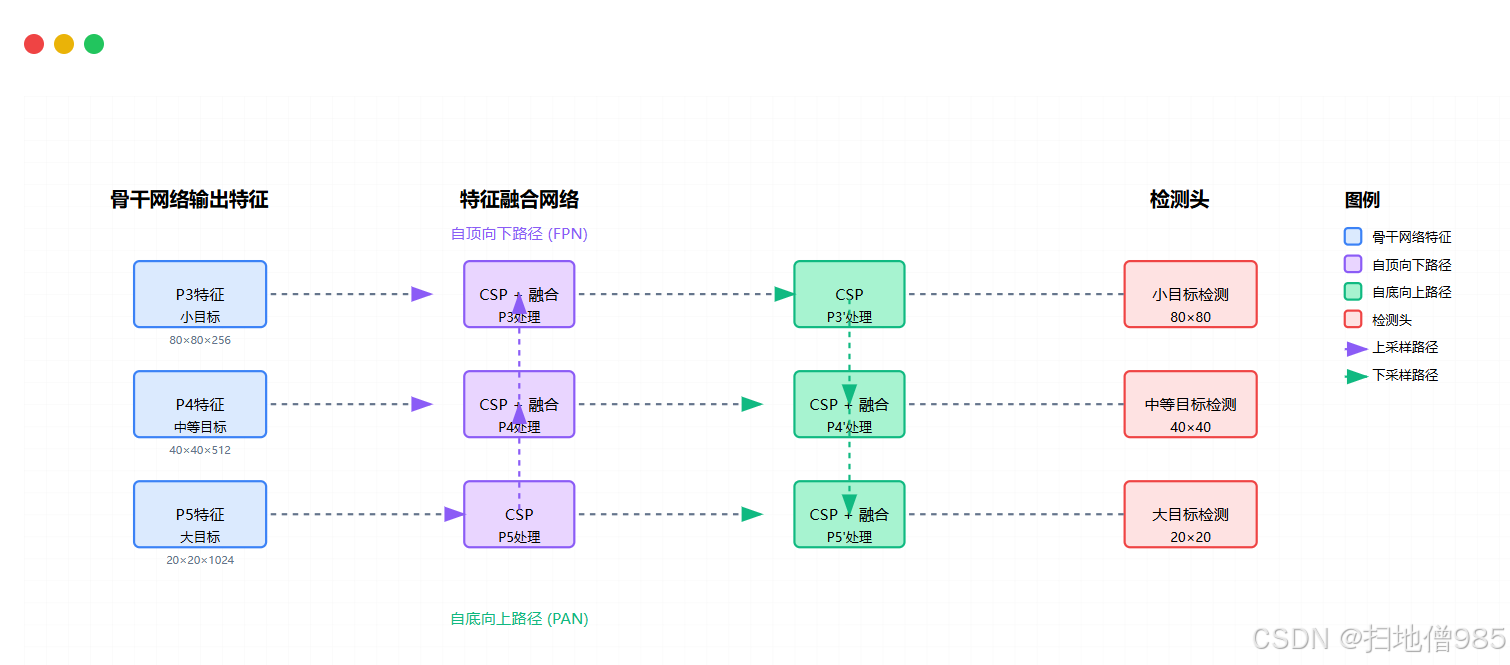

图2: YOLOv10特征金字塔结构

PANet（Path Aggregation Network）是一种用于目标检测和实例分割的改进网络结构，旨在通过多尺度特征融合提升模型性能。PANet通过引入自底向上和自顶向下的路径增强特征金字塔网络（FPN），进一步优化了特征传递和融合过程。

自底向上的路径增强

PANet在FPN的基础上增加了一条自底向上的路径，使得低层特征能够直接传递到高层。这种设计有助于保留更多的细节信息，尤其是在处理小目标时效果显著。自底向上的路径通过横向连接和上采样操作，将低层特征与高层特征进行融合。

自适应特征池化

PANet引入了自适应特征池化机制，使得每个感兴趣区域（RoI）能够从不同层级的特征图中提取特征。这种机制能够根据RoI的大小和位置，自动选择最合适的特征层级进行特征提取，从而提升检测和分割的精度。

全连接融合

PANet在全连接层中引入了特征融合机制，将不同层级的特征进行融合。这种设计能够充分利用多尺度特征，增强模型的表达能力。全连接融合通过将不同层级的特征进行拼接或加权求和，生成更具判别性的特征表示。

代码示例

以下是一个简化的PANet实现示例，展示了如何通过自底向上的路径增强和自适应特征池化实现多尺度特征融合。

import torch
import torch.nn as nn
import torch.nn.functional as Fclass PANet(nn.Module):def __init__(self, in_channels, out_channels):super(PANet, self).__init__()self.conv1 = nn.Conv2d(in_channels, out_channels, kernel_size=1)self.conv2 = nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1)self.upsample = nn.Upsample(scale_factor=2, mode='nearest')def forward(self, x):# 自底向上的路径增强x1 = self.conv1(x)x2 = self.conv2(x1)x3 = self.upsample(x2)return x3# 示例使用
in_channels = 256
out_channels = 128
panet = PANet(in_channels, out_channels)
input_tensor = torch.randn(1, in_channels, 64, 64)
output_tensor = panet(input_tensor)
print(output_tensor.shape)

总结

PANet通过自底向上的路径增强、自适应特征池化和全连接融合等机制，实现了多尺度特征的有效融合。这些改进使得PANet在目标检测和实例分割任务中表现出色，尤其是在处理小目标和复杂场景时具有显著优势。

4.1 模型缩放

YOLOv10提供多种尺寸的预训练模型：

模型	参数量(M)	FLOPs(G)	AP@0.5	速度(FPS)
YOLOv10-N	2.3	4.5	38.2	450
YOLOv10-S	7.2	16.5	44.5	300
YOLOv10-M	21.2	49.0	49.8	180
YOLOv10-L	46.5	109.1	52.5	120
YOLOv10-X	86.7	205.7	53.9	80

4.2 实现细节

YOLOv10官方实现基于PyTorch框架，主要特性包括：

• 混合精度训练
• 分布式数据并行
• TensorRT加速
• ONNX导出支持

5.1 骨干网络

YOLOv10的骨干网络基于改进的CSPDarknet，主要特点：

• 深度可分离卷积减少计算量
• SiLU激活函数
• 跨阶段部分连接

5.2 检测头设计

YOLOv10采用解耦头(Decoupled Head)设计：

分类头: fcls: ℝH×W×C → ℝH×W×Ncls

回归头: freg: ℝH×W×4 → ℝH×W×4

5.3 标签分配策略

YOLOv10采用Task-Aligned Assigner进行动态标签分配：

t = α·sβ + (1-α)·iouγ

其中s为分类得分，iou为预测框与真实框的重叠度。

6.1 损失函数

YOLOv10的损失函数由三部分组成：

L = λclsLcls + λboxLbox + λobjLobj

6.1.1 分类损失

采用带焦点调节的二元交叉熵：

Lcls = -αt(1-pt)γlog(pt)

6.1.2 边界框损失

使用CIoU损失：

Lbox = 1 - IoU + ρ2(b,bgt)/c2 + αv

6.1.3 目标性损失

改进的IoU感知分类得分：

Lobj = BCE(IoU, confidence)

6.2 后处理优化

YOLOv10采用DIOU-NMS替代传统NMS：

si = si·(1 - DIoU(M,bi))β

YOLOv10中DIOU-NMS的引入

YOLOv10在目标检测中引入了DIOU-NMS（Distance-IoU Non-Maximum Suppression）替代传统的NMS（Non-Maximum Suppression）。DIOU-NMS通过考虑边界框之间的中心点距离和重叠面积，进一步优化了目标检测的精度和效率。

DIOU-NMS的公式解析

DIOU-NMS的核心公式为： [ s_i = s_i \cdot (1 - \text{DIoU}(M, b_i))^\beta ]

其中：

• ( s_i ) 是第 ( i ) 个边界框的置信度得分。
• ( \text{DIoU}(M, b_i) ) 是当前最大得分边界框 ( M ) 与第 ( i ) 个边界框 ( b_i ) 之间的DIoU值。
• ( \beta ) 是一个超参数，用于控制DIoU对置信度得分的影响程度。

DIoU的计算

DIoU（Distance-IoU）是IoU（Intersection over Union）的扩展，它不仅考虑了边界框的重叠面积，还考虑了中心点之间的距离。DIoU的计算公式为： [ \text{DIoU} = \text{IoU} - \frac{\rho^2(c_M, c_{b_i})}{d^2} ]

其中：

• ( \text{IoU} ) 是边界框 ( M ) 和 ( b_i ) 之间的交并比。
• ( \rho(c_M, c_{b_i}) ) 是边界框 ( M ) 和 ( b_i ) 中心点之间的欧氏距离。
• ( d ) 是包含两个边界框的最小闭合区域的对角线长度。

优化处理方案

在YOLOv10中，DIOU-NMS的引入带来了以下优化：

1. 减少误检率 DIOU-NMS通过考虑边界框之间的中心点距离，能够更有效地抑制与高得分边界框重叠但中心点距离较远的边界框，从而减少误检率。

2. 提高检测精度 由于DIoU综合考虑了重叠面积和中心点距离，DIOU-NMS能够更准确地保留与目标物体最匹配的边界框，提高检测精度。

3. 参数调节灵活性 通过调整超参数 ( \beta )，可以灵活控制DIoU对置信度得分的影响程度，适应不同的检测场景和需求。

代码示例

以下是一个简单的Python代码示例，展示了如何在YOLOv10中实现DIOU-NMS：

import numpy as npdef diou(box1, box2):# 计算IoUinter_area = max(0, min(box1[2], box2[2]) - max(box1[0], box2[0])) * \max(0, min(box1[3], box2[3]) - max(box1[1], box2[1]))union_area = (box1[2] - box1[0]) * (box1[3] - box1[1]) + \(box2[2] - box2[0]) * (box2[3] - box2[1]) - inter_areaiou = inter_area / union_area# 计算中心点距离center1 = np.array([(box1[0] + box1[2]) / 2, (box1[1] + box1[3]) / 2])center2 = np.array([(box2[0] + box2[2]) / 2, (box2[1] + box2[3]) / 2])distance = np.linalg.norm(center1 - center2)# 计算最小闭合区域的对角线长度min_x = min(box1[0], box2[0])min_y = min(box1[1], box2[1])max_x = max(box1[2], box2[2])max_y = max(box1[3], box2[3])diagonal = np.sqrt((max_x - min_x) ** 2 + (max_y - min_y) ** 2)# 计算DIoUdiou = iou - (distance ** 2) / (diagonal ** 2)return dioudef diou_nms(boxes, scores, beta=0.5, threshold=0.5):# 按置信度得分排序order = scores.argsort()[::-1]keep = []while order.size > 0:i = order[0]keep.append(i)# 计算DIoU并更新置信度得分for j in order[1:]:diou_val = diou(boxes[i], boxes[j])scores[j] = scores[j] * (1 - diou_val) ** beta# 过滤掉得分低于阈值的边界框order = order[scores[order] >= threshold]return keep

总结

YOLOv10通过引入DIOU-NMS，进一步优化了目标检测的性能。DIOU-NMS不仅考虑了边界框的重叠面积，还引入了中心点距离，从而在减少误检率的同时提高了检测精度。通过调整超参数 ( \beta )，可以灵活适应不同的检测需求。

7.1 典型应用场景

• 自动驾驶感知系统
• 工业质检
• 视频监控分析
• 无人机视觉

7.2 部署优化

YOLOv10的部署优化策略：

1. 模型量化(FP32 → FP16/INT8)
2. 图优化(层融合、常量折叠)
3. TensorRT引擎构建

YOLOv10代表了实时目标检测的最新进展，在精度和速度之间取得了更好的平衡。未来发展方向可能包括：

• 更高效的神经网络架构搜索
• 自监督预训练策略
• 多模态融合检测
