一、前言

作为嵌入式开发的入门必修课，环境搭建是我们踏入单片机世界的第一步。本文将详细讲解如何搭建STM32开发环境，包括IDE、编辑器、调试工具等一系列软件的安装与配置。不同于简单地提供安装包和操作步骤，本文更注重教授获取资源和解决问题的方法，力求让读者真正掌握开发环境搭建的核心技能。

本文主要涉及以下几类软件：

1. Keil MDK - 专业的单片机开发环境，集成编译器和调试功能
2. VS Code - 轻量级但功能强大的代码编辑器
3. ST-Link - STM32芯片的官方调试工具
4. STM32CubeMX - 图形化STM32配置工具

通过本指南，即使是零基础的读者，也能轻松搭建起完整的STM32开发环境，为后续的学习打下坚实基础。

二、软件下载

Keil MDK-ARM 5.42a 完整安装指南（2025.4.19最新版）
VS Code配置指南

1. Keil MDK下载

首先我们需要下载Keil MDK开发环境。Keil MDK是ARM官方推出的单片机开发环境，对ARM系列芯片支持非常完善。

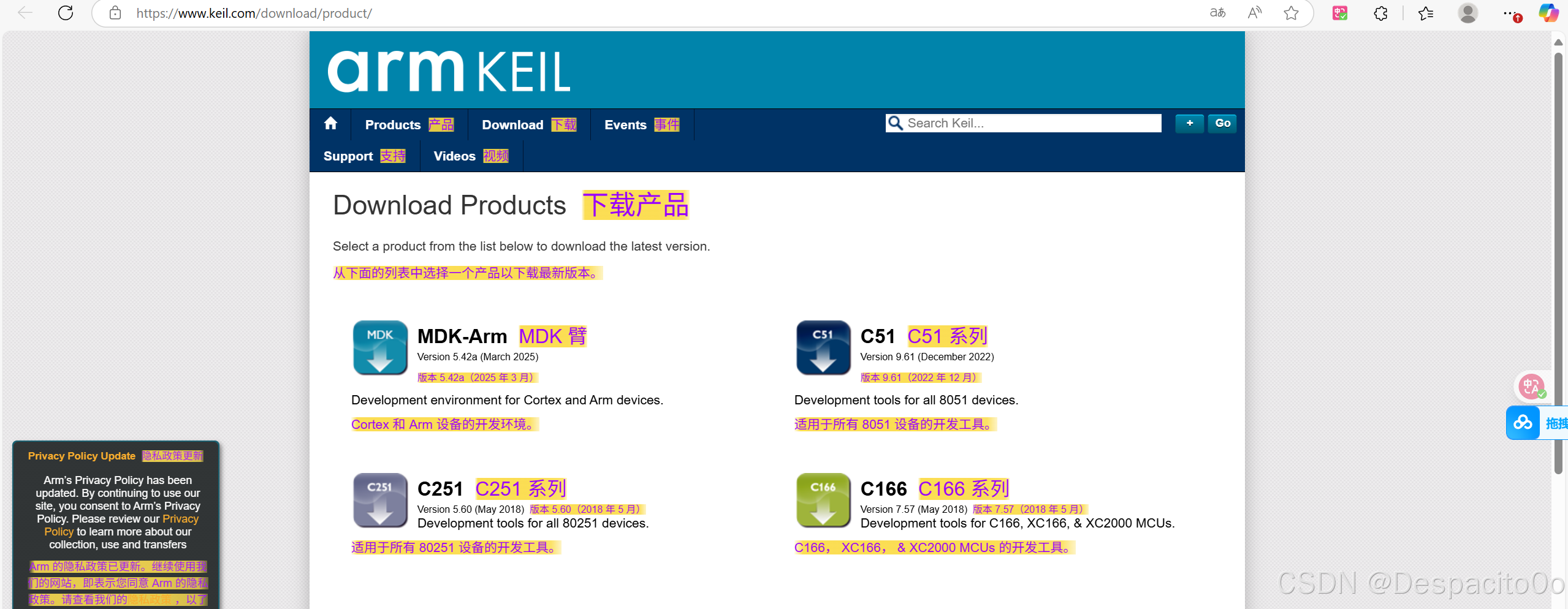

访问Keil官网，找到MDK-ARM产品下载页面：

注意：通常在进入下载页面前会弹出一个表单，需要填写一些个人信息。这些信息可以根据实际情况填写，完成后即可进入下载页面。

选择合适的版本下载（推荐MDK5最新版本）。MDK属于商业软件，需要付费使用，但可以通过安装后激活试用版进行学习使用。

2. VS Code下载

VS Code作为一款轻量级但功能强大的代码编辑器，在嵌入式开发中也非常实用。

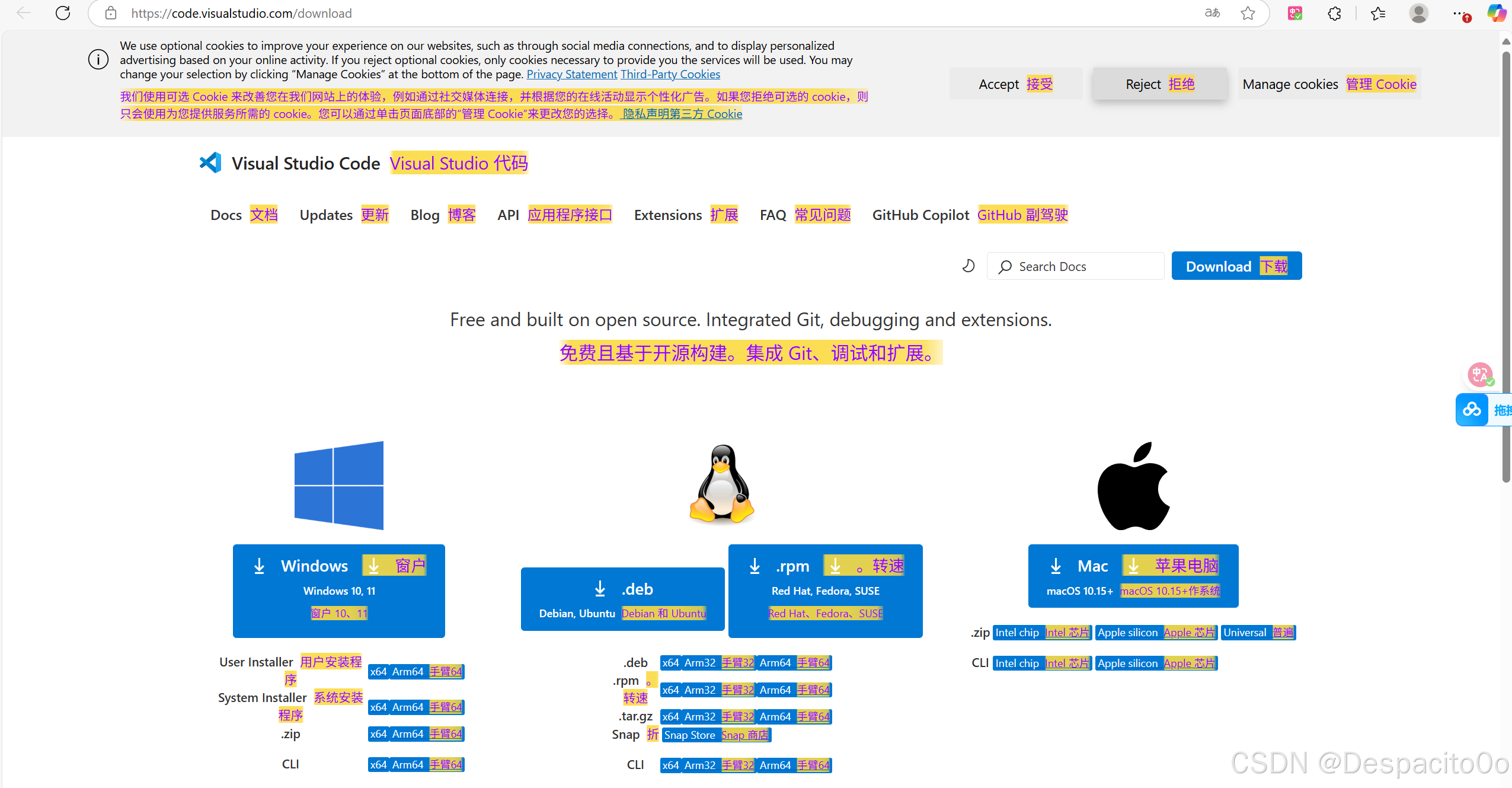

访问VS Code官网，选择适合您系统的安装包：

下载时，建议选择"System Installer"版本而非"User Installer"，这样所有用户都能使用该软件。

3. ST-Link驱动下载

ST-Link是ST公司官方的调试器和下载器，用于STM32芯片的程序烧录和调试。

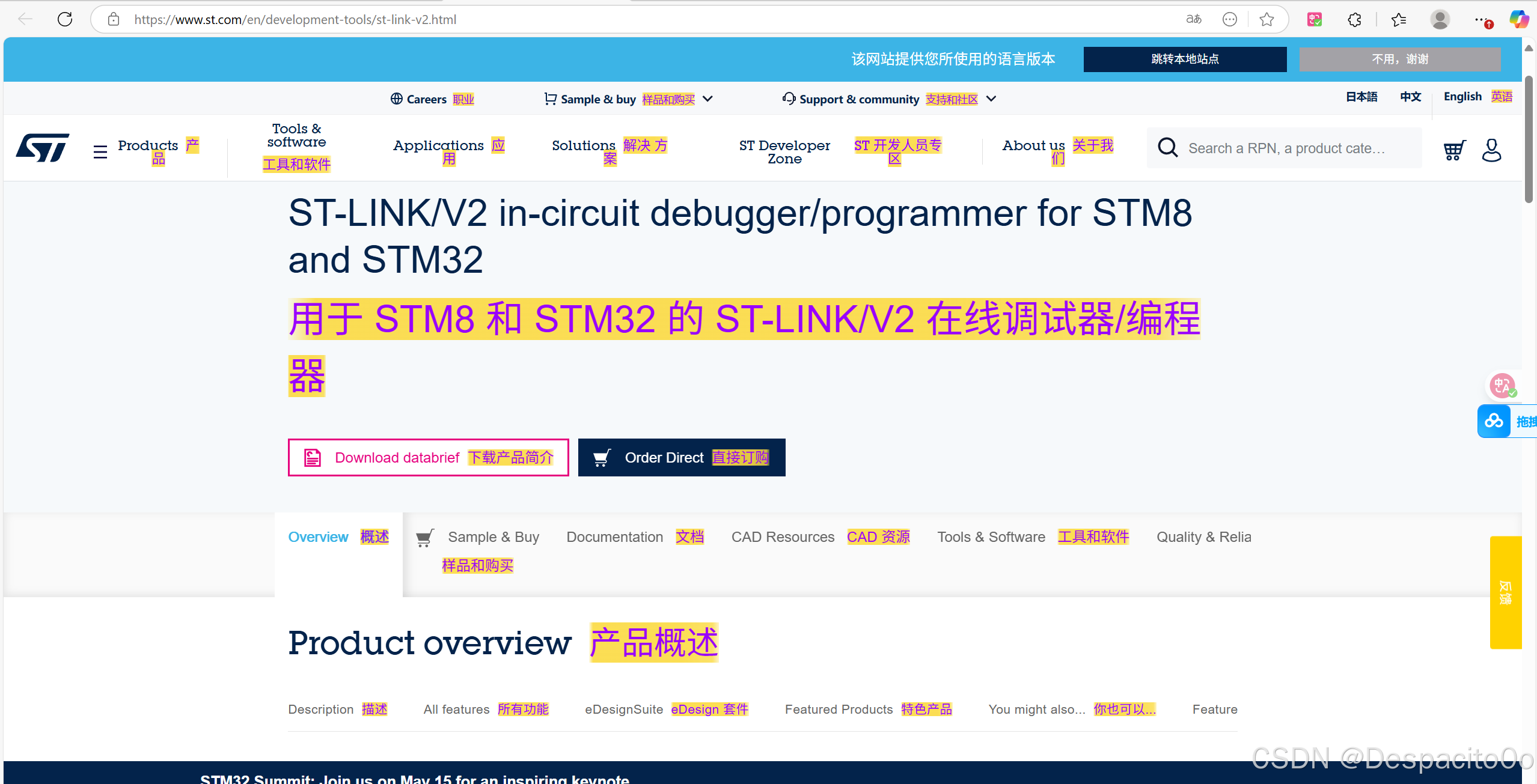

访问ST官网，找到ST-Link Utility和驱动下载：

注意：在ST官网下载资源通常需要注册账号并登录。如果遇到网络问题，可以考虑使用代理或等待网络状况改善。

4. STM32CubeMX下载

STM32CubeMX是ST公司提供的图形化配置工具，可以快速生成STM32项目初始代码。

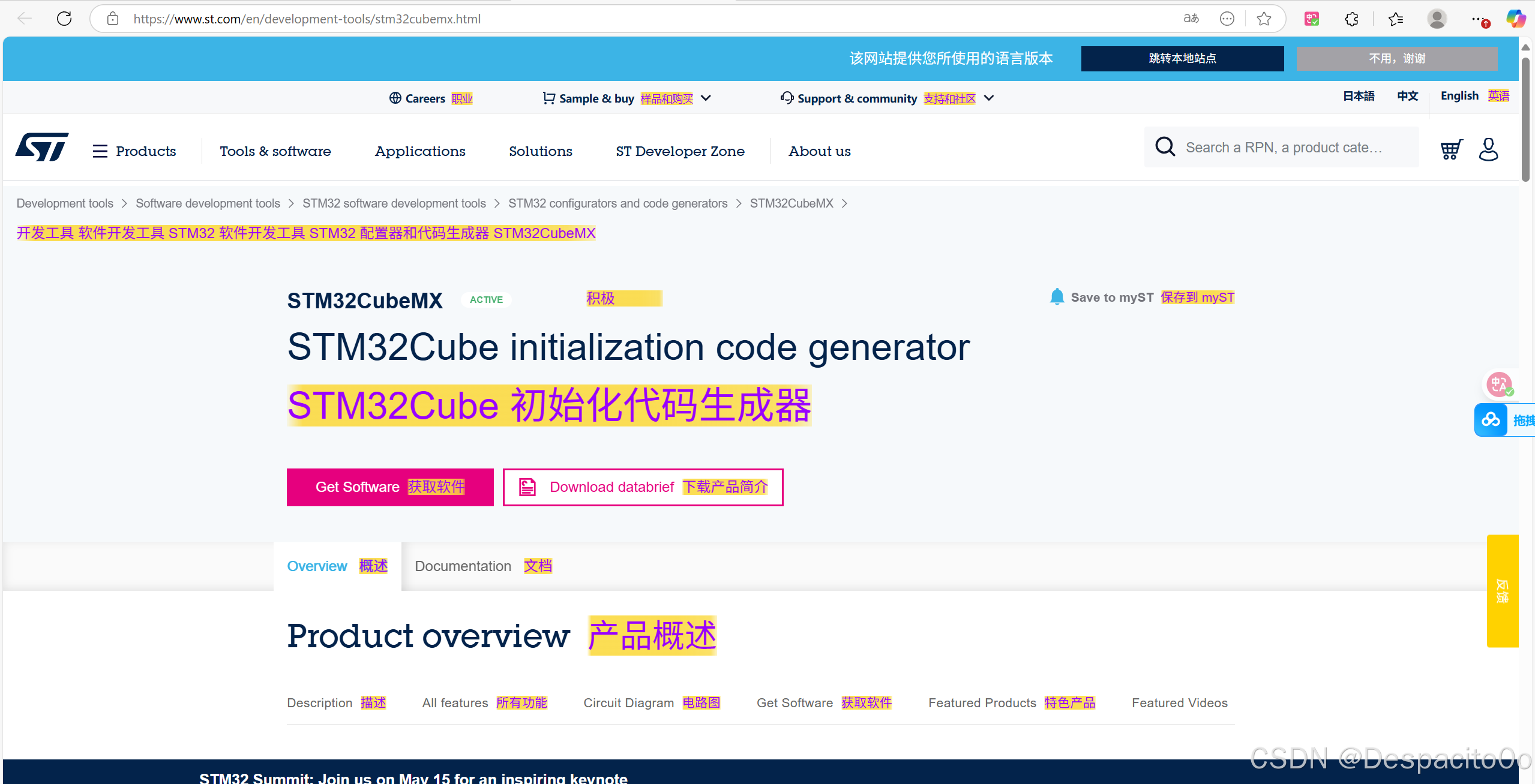

访问STM32CubeMX下载页面：

同样，下载前需要登录ST账号。

三、软件安装与配置

1. Keil MDK安装

双击下载好的Keil MDK安装包，按照安装向导进行安装：

1. 默认安装到D:\Keil_v5目录下（可自定义）
2. 填写注册信息（可根据实际情况填写）
3. 等待安装完成

安装完成后，Keil MDK会弹出Pack Installer窗口，用于安装芯片支持包。我们后续会用到STM32F103系列的包，可以在此处搜索并安装。

2. VS Code安装与配置

双击VS Code安装包进行安装：

1. 勾选"添加到PATH"选项，便于命令行调用
2. 建议勾选"将’通过Code打开’操作添加到Windows资源管理器文件上下文菜单"和"将’通过Code打开’操作添加到Windows资源管理器目录上下文菜单"选项

安装完成后，我们需要进行一些个性化配置：

安装Fira Code字体（可选但推荐）

Fira Code是一种专为代码优化的等宽字体，支持连字特性，使代码更易读。

1. 访问GitHub Fira Code下载最新版本
2. 解压后找到ttf文件夹，全选所有字体文件
3. 右键选择"安装"即可

VS Code配置

打开VS Code后：

1. 按下Ctrl+,打开设置
2. 搜索"font"，将字体设置为"Fira Code"
3. 搜索"trust"，关闭"Workspace Trust"功能，避免每次打开文件夹时询问是否信任
4. 搜索"ctrl"，勾选"Editor: Mouse Wheel Zoom"选项，使用Ctrl+滚轮可以缩放编辑器字体

// settings.json示例配置
{"editor.fontFamily": "'Fira Code', Consolas, 'Courier New', monospace","editor.fontLigatures": true,"security.workspace.trust.enabled": false,"editor.mouseWheelZoom": true
}

3. ST-Link驱动安装

解压下载好的ST-Link软件包，运行安装程序：

1. 选择"为所有用户安装"选项
2. 勾选"Update DLL in other applications"选项，这会自动更新其他应用（如Keil MDK）中的ST-Link驱动
3. 安装路径保持默认即可
4. 完成安装后，如果有ST-Link硬件，可以连接到电脑上测试

4. STM32CubeMX安装

双击STM32CubeMX安装包进行安装：

1. 选择"为所有用户安装"选项
2. 安装路径保持默认即可
3. 安装完成后，首次运行需要登录ST账号
4. 登录后需要安装芯片包，选择STM32F1系列的芯片包安装

5. ARM编译器安装

Keil MDK需要ARM编译器才能完成项目编译。通常MDK自带编译器，但如果提示缺少编译器，可以按以下步骤安装：

1. 访问ARM Compiler下载页面
2. 下载ARM Compiler 5（推荐5.06版本）
3. 安装到Keil目录下，如D:\Keil_v5\ARM\ARMCC
4. 在Keil中配置编译器路径：打开Keil，点击三个正方形图标，选择"Folders and Extensions"，添加编译器路径

四、创建第一个STM32项目

现在所有环境已经安装完成，我们来创建一个简单的STM32项目，验证环境是否正常工作。

1. 用STM32CubeMX创建项目

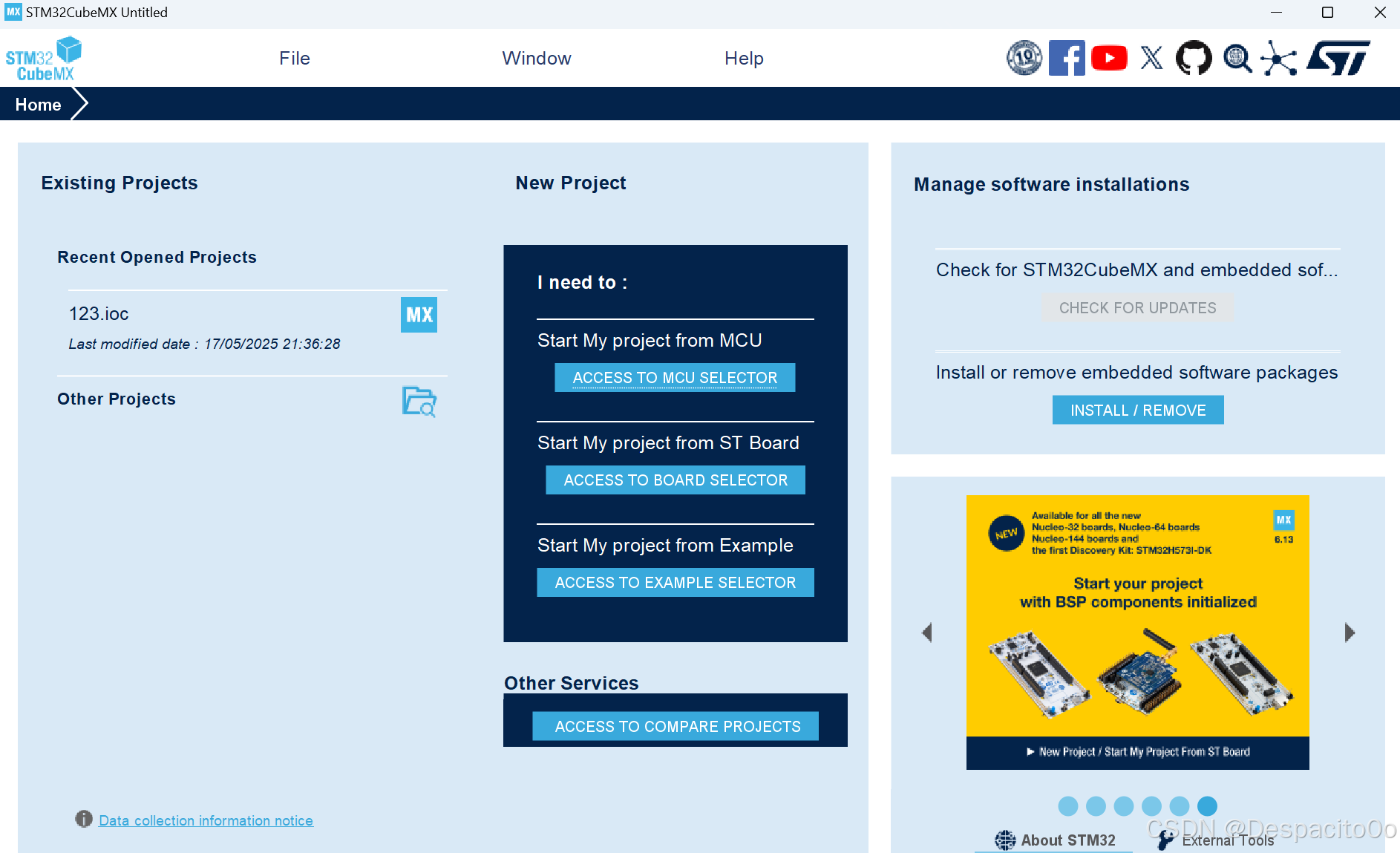

打开STM32CubeMX，按照以下步骤创建项目：

1. 点击"ACCESS TO MCU SELECTOR"

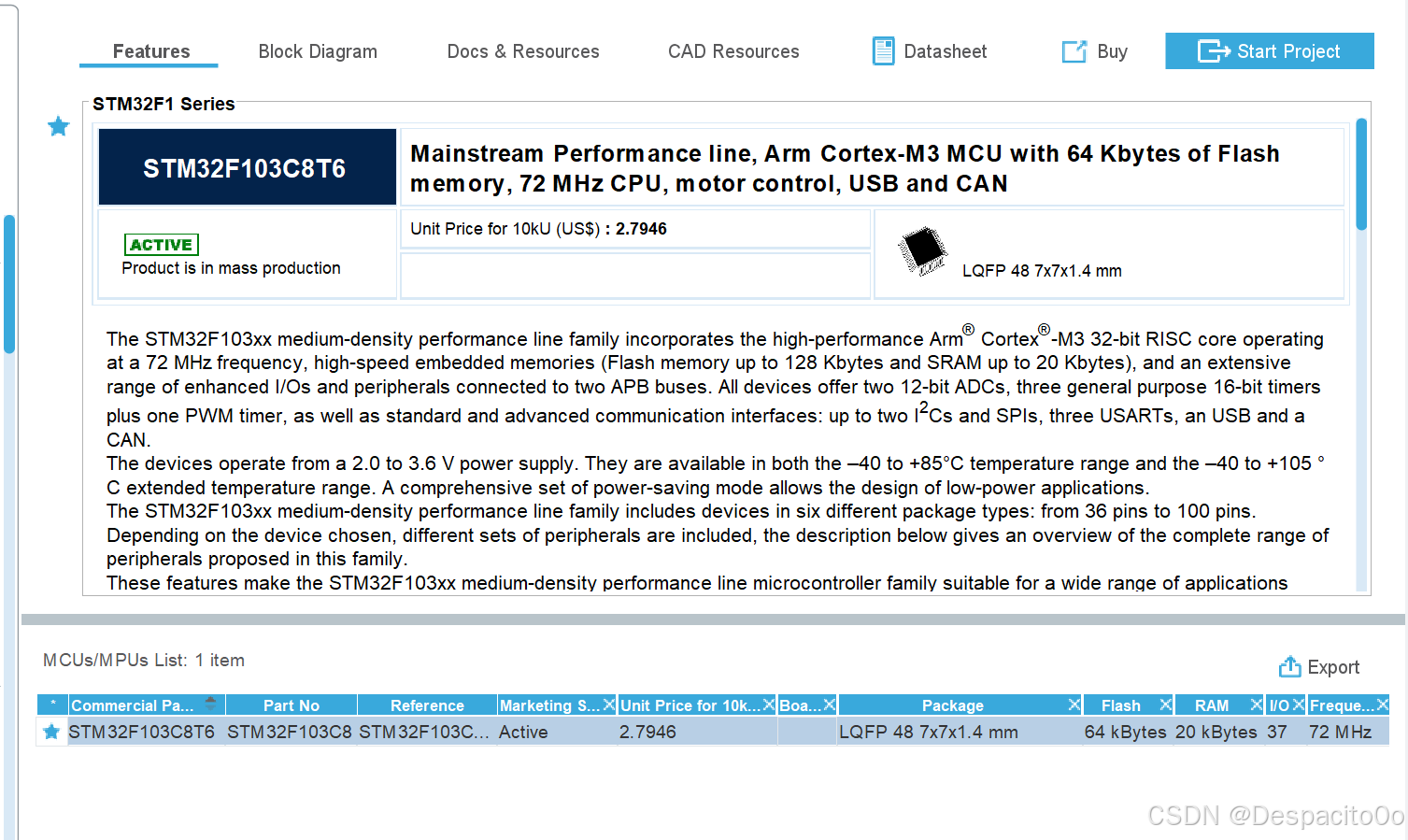

2. 在搜索框中输入"STM32F103C8t6"（常用的蓝色药丸开发板芯片型号）


3. 双击选中的芯片，进入配置界面

2. 配置时钟和外设

在STM32CubeMX中进行基本配置：

时钟配置

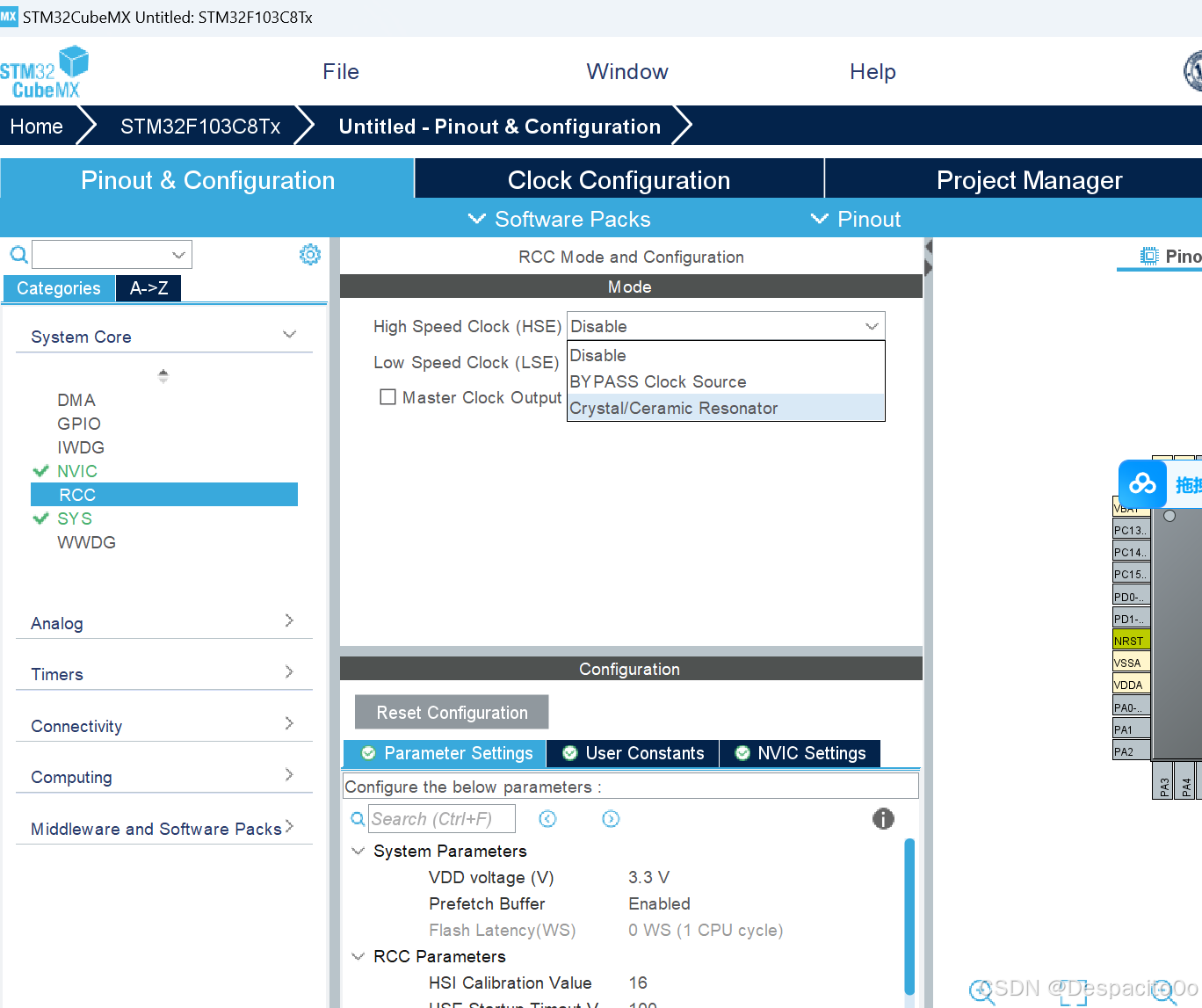

1. 在左侧找到RCC选项
2. 选择"High Speed Clock (HSE)“为"Crystal/Ceramic Resonator”，表示使用外部晶振

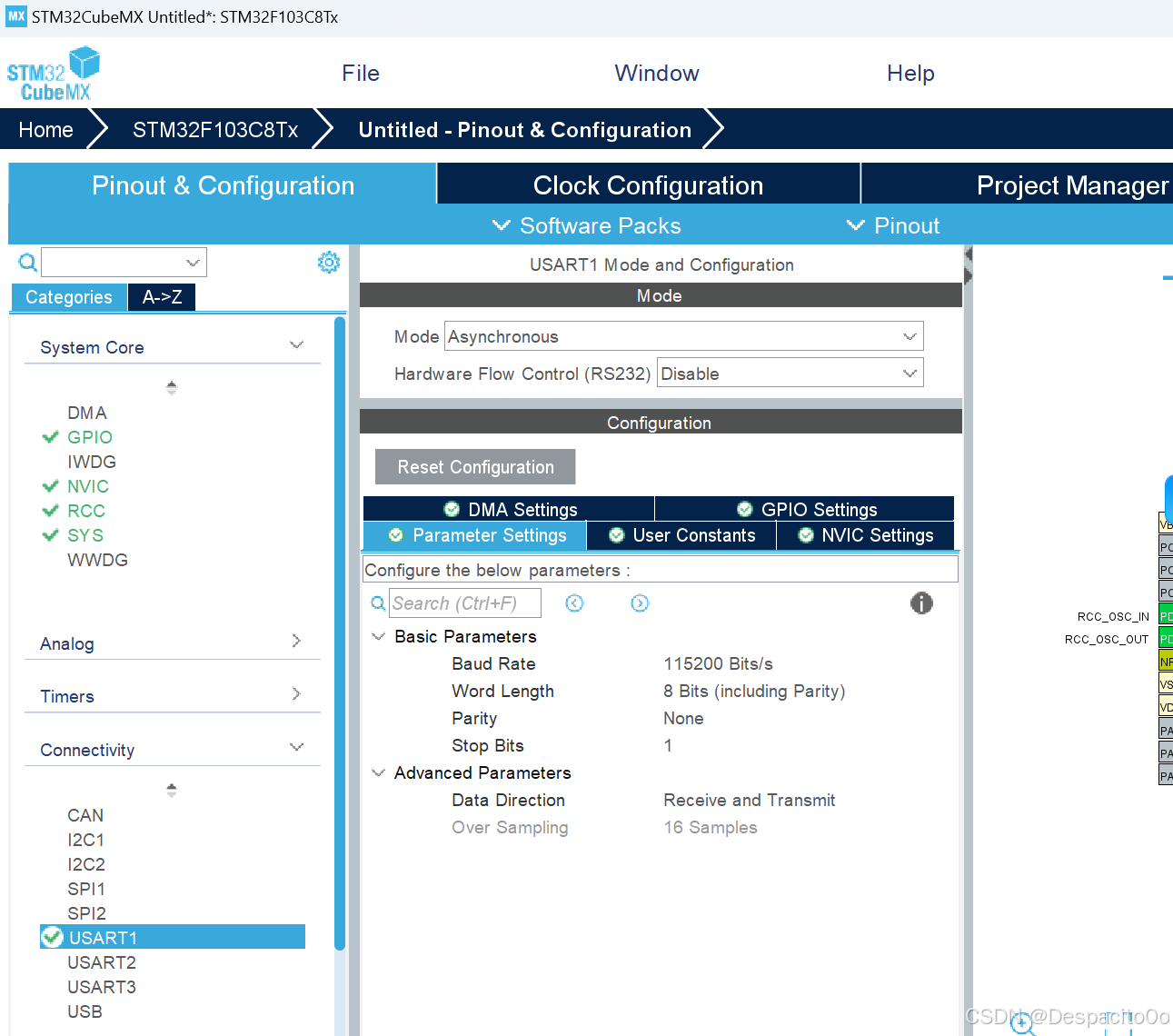

串口配置

1. 找到"Connectivity"分类，展开后找到"USART1"

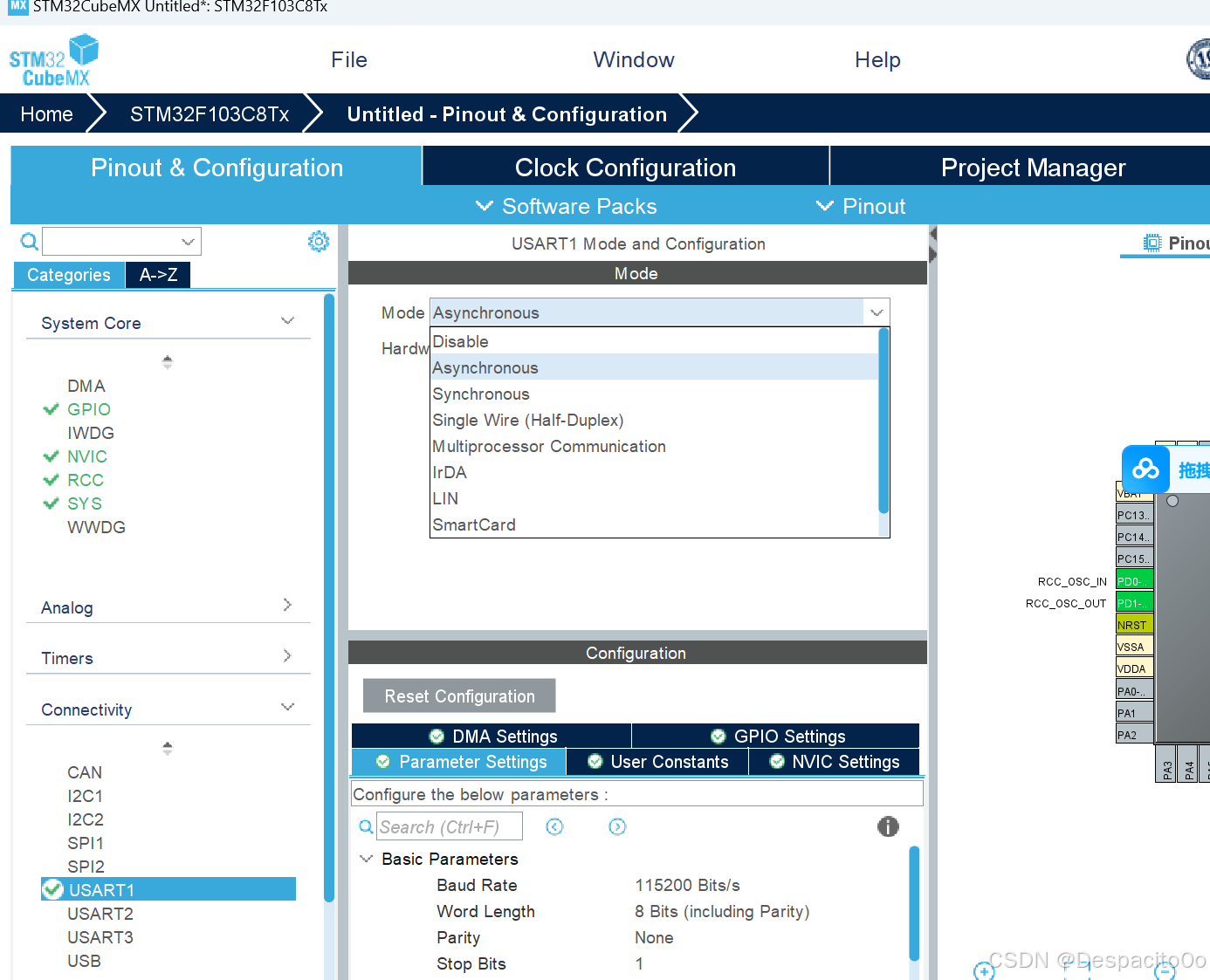

2. 设置为"Asynchronous"模式


3. 参数设置：波特率115200，8位数据位，1位停止位，无校验位


时钟树配置

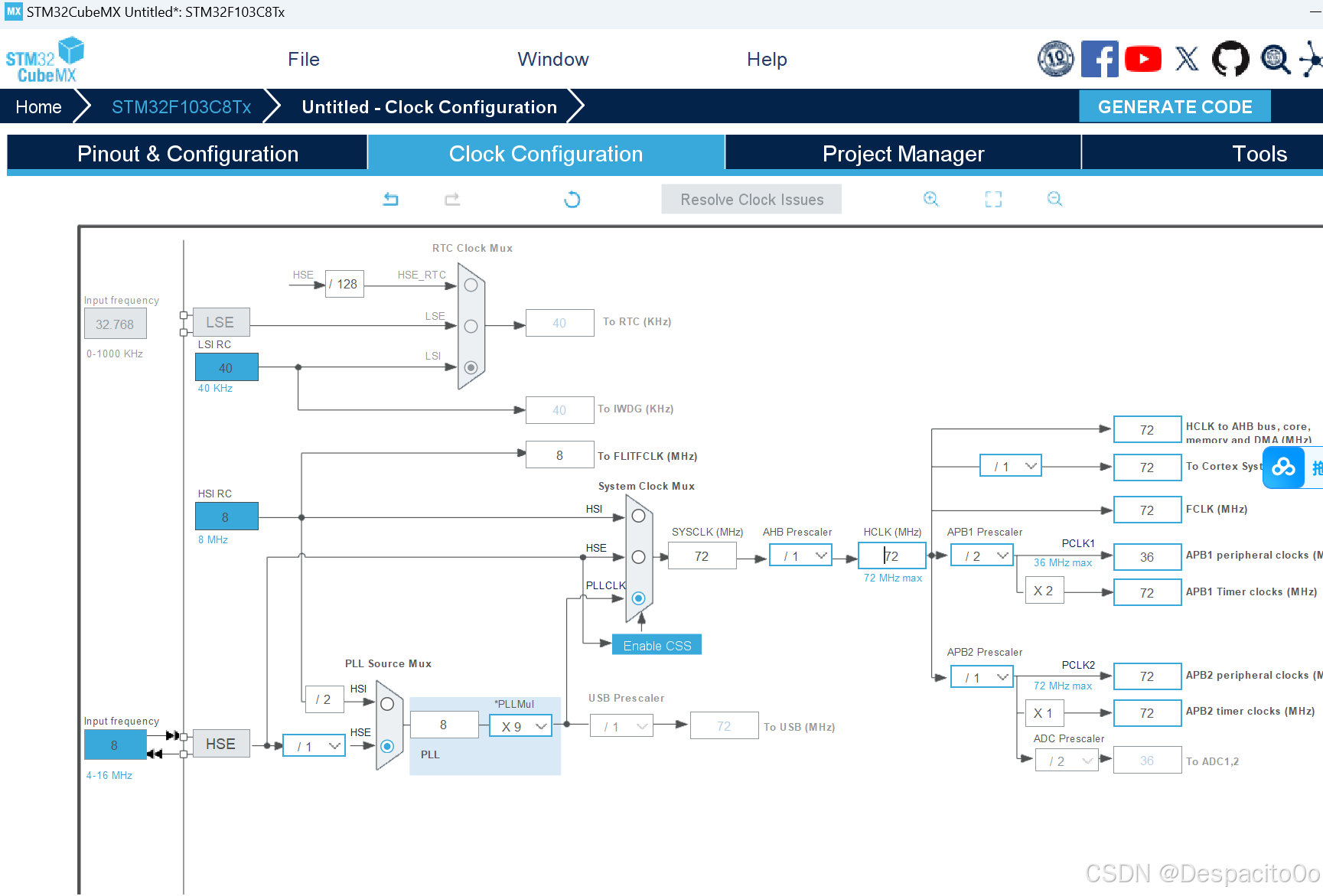

1. 点击"Clock Configuration"标签
2. 输入外部晶振频率为8MHz
3. 选择HSE作为PLL时钟源
4. 设置SYSCLK为72MHz（F103的最大主频）
5. 系统会自动调整各个外设的时钟频率


3. 生成代码

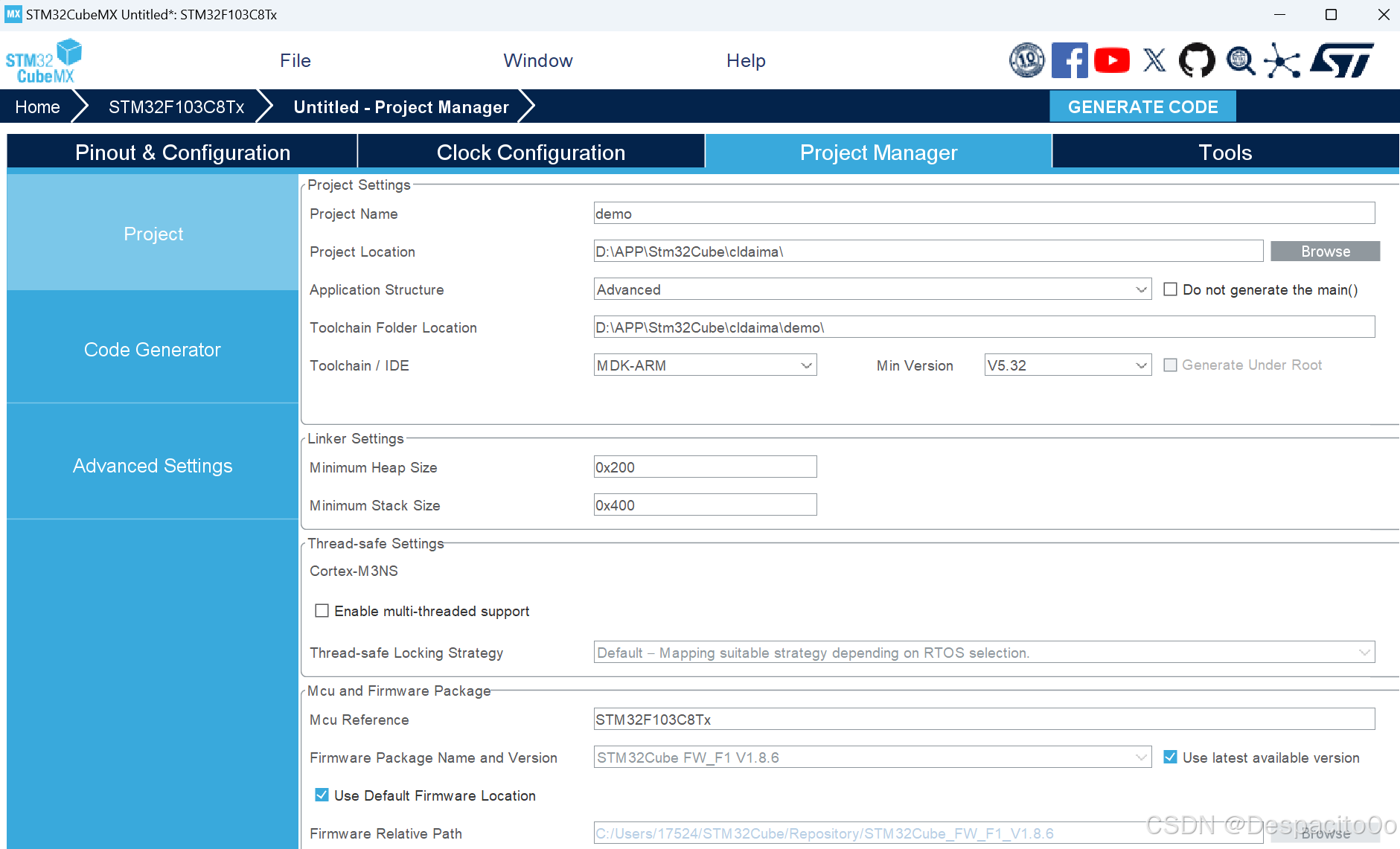

1. 切换到"Project Manager"标签

2. 设置项目名称为"STM32F103Demo"

3. 设置项目位置（如桌面）

4. 工具链选择"MDK-ARM"，版本选择"V5"

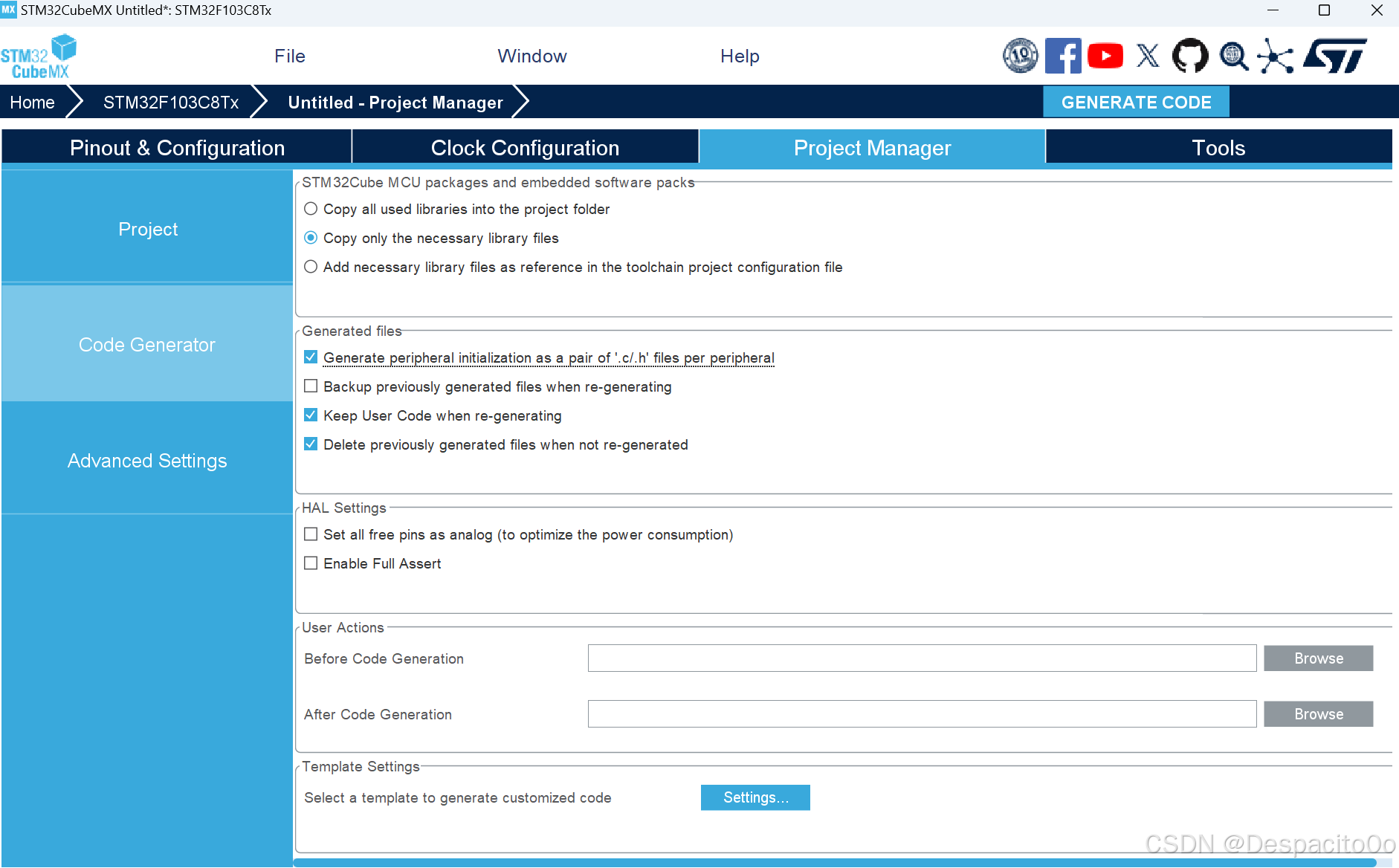

5. 勾选"Copy only the necessary library files"

6. 勾选"Generate peripheral initialization as pair of ‘.c/.h’ files"


7. 点击右上角"Generate Code"按钮生成代码

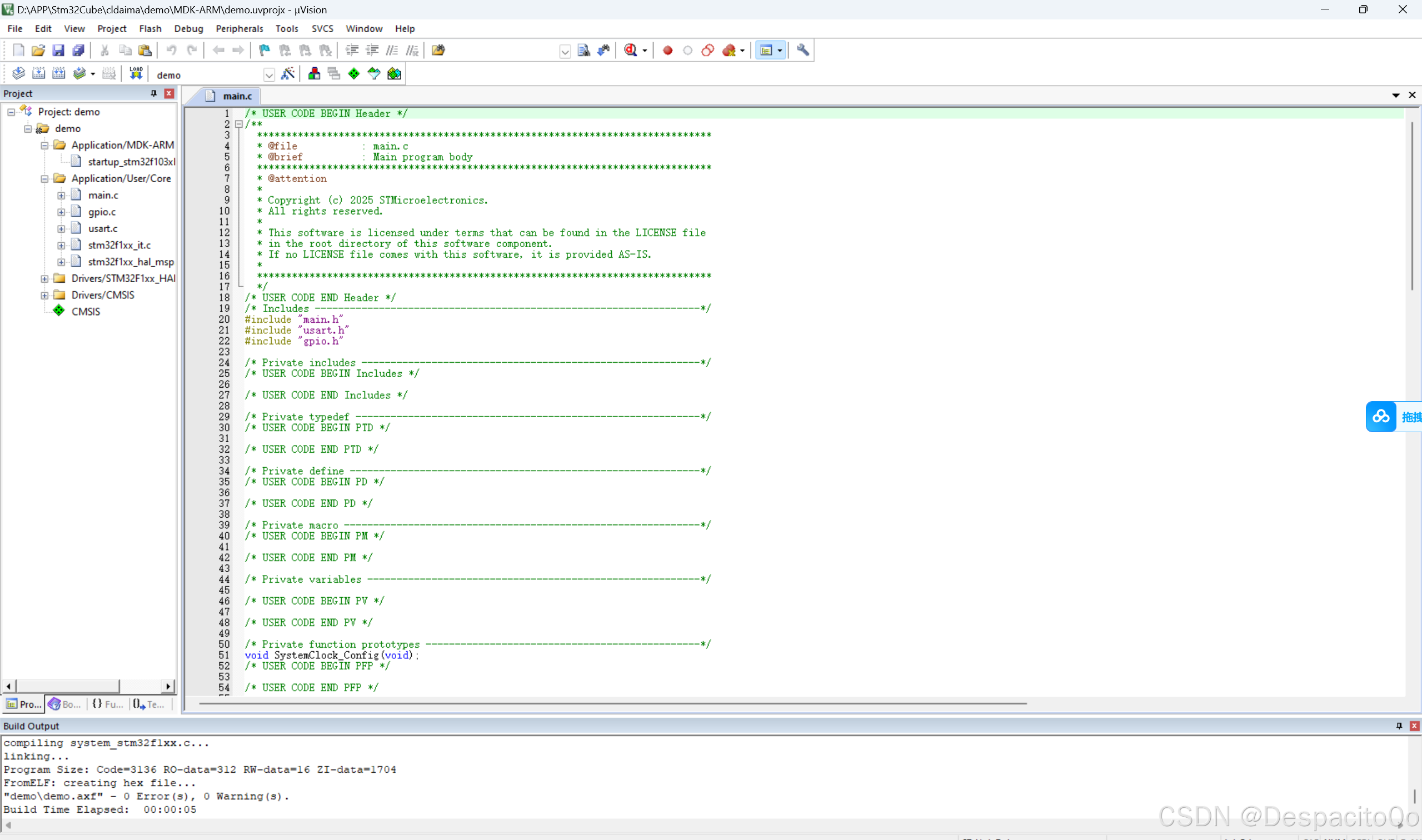

4. 在Keil MDK中编译项目

STM32CubeMX生成代码后，会自动打开Keil MDK（如果没有自动打开，可以手动打开项目文件）：

1. 打开项目目录下的MDK-ARM文件夹，双击.uvprojx文件
2. 打开main.c文件，查看生成的代码结构
3. 注意：生成的代码中有"USER CODE BEGIN"和"USER CODE END"标记区域，这些区域中的代码在重新生成代码时不会被覆盖，可以安全地添加自定义代码
4. 点击工具栏中的"Build"按钮（或按F7）编译项目


如果编译成功，说明环境搭建完成！

五、扩展知识

1. Keil MDK与其他开发环境的比较

Keil MDK虽然功能强大，但也有一些限制：

1. 商业软件：完整版需要支付高额授权费用，对个人和小团队不友好
2. 性能问题：在处理大型项目时可能会比较卡顿
3. 扩展性：与现代CI/CD工具链集成不够灵活

对于更大型的项目，许多专业开发者会选择：

• VS Code + GCC + Make + OpenOCD组合
• Eclipse + ARM GCC
• STM32CubeIDE（ST官方集成开发环境，基于Eclipse）

这些开源方案可以更好地集成持续集成、自动化测试等现代开发流程。

2. ST-Link与其他调试器对比

ST-Link是ST官方的调试器，但市场上还有其他选择：

1. J-Link：SEGGER公司出品，速度更快，功能更强大，但价格较高
2. CMSIS-DAP：ARM官方开源标准，兼容性好，但速度较慢
3. Black Magic Probe：开源调试器，集成GDB服务器，使用简便

对于初学者，ST-Link足够满足需求，性价比也很高。

3. STM32系列芯片简介

STM32是ST公司推出的32位ARM Cortex-M内核微控制器系列，包含多个系列：

• F0系列：入门级，基于Cortex-M0内核，性价比高
• F1系列：经典系列，基于Cortex-M3内核，资料丰富（本文使用的F103就属于此系列）
• F2/F4系列：高性能系列，基于Cortex-M4内核，带FPU
• F7系列：高端系列，基于Cortex-M7内核，性能更强
• G0/G4系列：新一代入门和中端系列
• H7系列：超高性能系列，主频可达480MHz
• L系列：低功耗系列，适合电池供电设备
• WB/WL系列：无线系列，集成蓝牙、Wi-Fi等功能

选择芯片时，需要根据项目需求考虑性能、外设、功耗和价格等因素。

六、注意事项与常见问题

1. Keil MDK许可证问题

Keil MDK的免费版本限制代码大小为32KB，对于学习已经足够，但商业项目可能需要购买完整版授权。可以考虑：

1. 使用开源替代方案（如前面提到的VS Code + GCC）
2. 申请教育版许可（如果你是学生或教育工作者）
3. 针对特定芯片的简化版MDK（某些芯片厂商会提供）

2. 驱动兼容性问题

有时可能会遇到驱动兼容性问题，尤其是在Windows系统更新后。解决方法：

1. 确保使用最新版本的ST-Link驱动
2. 如遇到USB设备无法识别，可尝试在设备管理器中更新驱动
3. 检查USB线缆质量，劣质线缆可能导致通信不稳定

3. 编译器问题

如果遇到编译器找不到或版本不兼容的问题：

1. 确保在Keil中正确配置了ARM编译器路径
2. 检查编译器版本是否与项目兼容
3. 尝试重新安装编译器或更新到最新版本

七、总结

通过本文的指导，我们完成了STM32开发环境的搭建，包括Keil MDK、VS Code、ST-Link和STM32CubeMX等关键工具的安装与配置。我们还创建了一个简单的STM32F103项目，验证了开发环境的正确性。

这套环境搭建是STM32开发的基础，可以满足大多数入门到中级的开发需求。随着你的技能提升，可以逐渐探索更多高级工具和开发方法，如基于GCC的开源工具链、自动化测试框架等。

希望这篇教程能帮助你顺利入门STM32开发世界！下一步，你可以尝试编写一些基础的程序，如LED闪烁、按键检测、串口通信等，逐步掌握单片机开发的核心技能。

---

如果你在环境搭建过程中遇到任何问题，欢迎在评论区留言交流！
