4.19 属性结构编辑

对树状图的矢量数据，右键点击“查看属性表结构”；

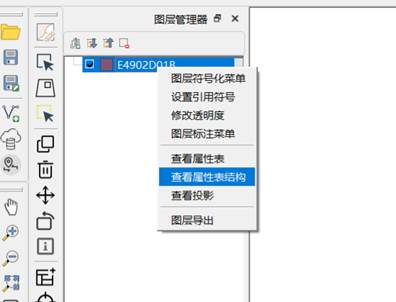

图 79 右键菜单-查看属性表结构

查看结构

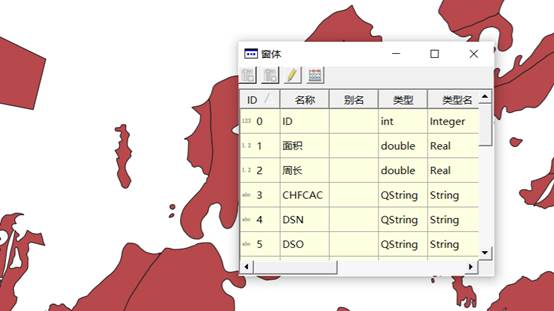

图 80 属性表结构

相关代码分析：

当viewProperty函数被调用时，它首先确认当前是否有图层被选中，并判断该图层是否为矢量图层。如果条件满足，它接着创建一个QgsSourceFieldsProperties的实例，这个实例用于显示和管理选中矢量图层的属性字段。通过loadRows()方法加载属性字段信息，并通过show()方法显示这些信息。

代码部分如下：

void MenuProvider::viewProperty()
{    QgsMapLayer* currentLayer = mView->currentLayer();    if (currentLayer)    {    // 判断图层类型    QgsVectorLayer* layer = qobject_cast<QgsVectorLayer*>(currentLayer);    if (layer)    {    //显示属性结构字段    QgsSourceFieldsProperties* pWidget = new QgsSourceFieldsProperties(layer, nullptr);    pWidget->loadRows();    pWidget->show();    }    }
}

4.20 属性编辑

点击“查看属性表“

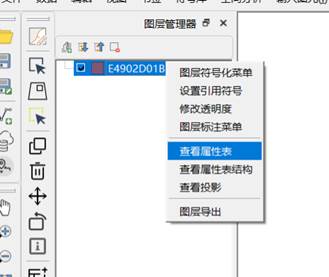

图 81 右键菜单-查看属性表

查看属性表；

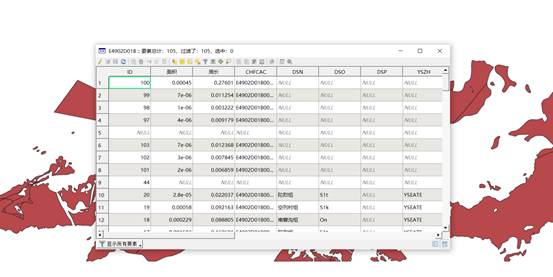

图 82 属性表

点击左上角的编辑，然后就可以编辑矢量表数据

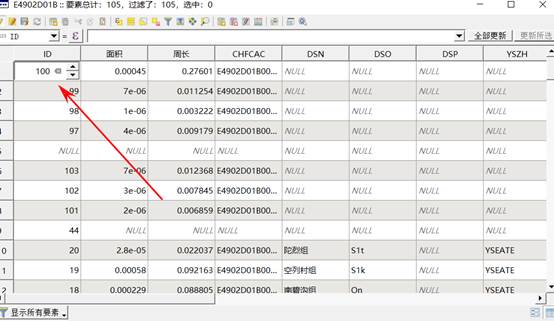

图 83 属性表编辑

相关代码思路分析：

       使用QgsAttributeTableDialog来显示矢量的属性表；

代码部分如下：

void MenuProvider::viewPropertySheet()
{    QgsMapLayer* currentLayer = mView->currentLayer();    if (currentLayer)    {    QgsVectorLayer* vectorLayer = qobject_cast<QgsVectorLayer*>(currentLayer);    if (vectorLayer) {    // 创建图层数据缓存    QgsVectorLayerCache* layerCache = new QgsVectorLayerCache(vectorLayer, vectorLayer->featureCount());    // 使用原始图层创建属性表对话框    QgsAttributeTableDialog* attrDialog = new QgsAttributeTableDialog(vectorLayer);    attrDialog->setAttribute(Qt::WA_DeleteOnClose);    attrDialog->show();    }    }
}

4.21 表格文件转矢量

点击按钮，跳出相关窗口

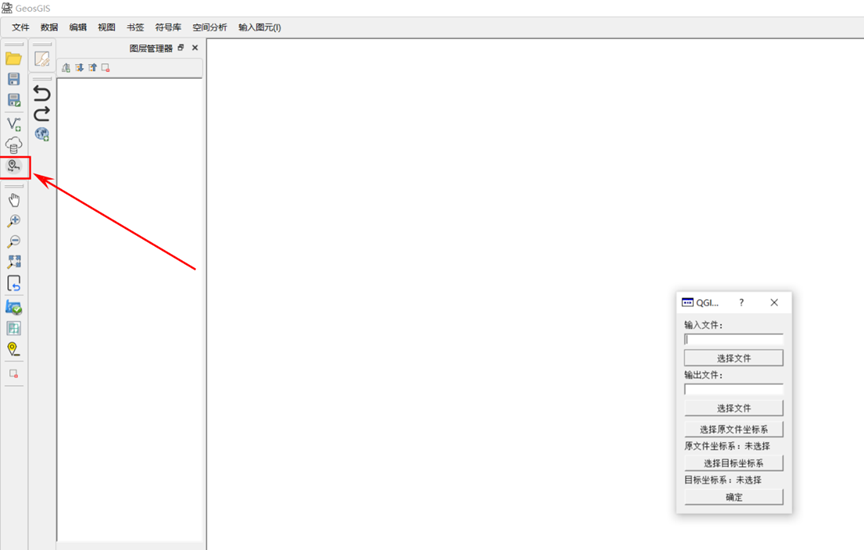

图 84 表格文件转矢量

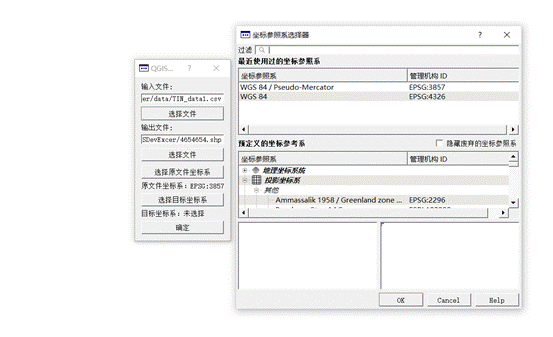

选择csv文件后，再选择输出路径。选择csv文件的坐标的坐标系，再选择目标坐标系，完成后点击确定；

图 85 选择投影

完成后点文件显示在图框中；

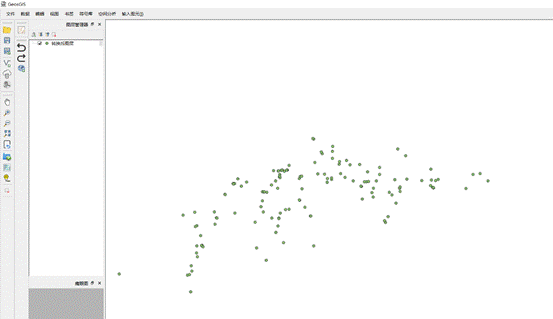

图 86 转换结果

相关代码思路分析：

首先，通过使用Qt的界面组件创建对话框，包括文本框、文件选择按钮、坐标系选择按钮和确定按钮，构建了用户交互界面。文件选择逻辑使用QFileDialog实现，允许用户选择输入和输出文件的路径。坐标系选择逻辑通过QgsProjectionSelectionDialog实现，允许用户选择原始文件和目标坐标系，并保存坐标系代码。在用户点击“确定”按钮时，对输入进行验证，确保文件路径和坐标系信息已提供，否则显示警告消息。接着，基于用户选择的坐标系代码创建QgsCoordinateReferenceSystem对象，并设置一个坐标转换对象QgsCoordinateTransform。如果坐标转换设置不正确，显示错误消息。

随后，使用输入文件路径创建QgsVectorLayer表示原始Excel数据，并遍历该图层中的所有要素，使用坐标转换对象转换它们的几何形状到目标坐标系。然后，创建一个新的内存矢量图层，将原始图层的字段复制到新图层，再将转换后的要素添加到新图层中。最后，将转换后的图层保存为Shapefile格式，若保存过程中出现错误则显示错误消息，并将新图层添加到当前QGIS项目中，刷新地图画布以显示新图层。

代码部分如下：

void DataViewer::on_actionExcelToVector_triggered()
{    QString sourceCrsCode, targetCrsCode;    QDialog dialog;    QVBoxLayout layout(&dialog);    QLabel labelIn("输入文件:");    QLineEdit lineEditIn;    QPushButton fileButtonIn("选择文件");    QLabel labelOut("输出文件:");    QLineEdit lineEditOut;    QPushButton fileButtonOut("选择文件");    // 原文件坐标系选择    QPushButton sourceCrsButton("选择原文件坐标系");    QLabel sourceCrsLabel("原文件坐标系：未选择");    // 目标坐标系选择    QPushButton targetCrsButton("选择目标坐标系");    QLabel targetCrsLabel("目标坐标系：未选择");    QPushButton okButton("确定");    layout.addWidget(&labelIn);    layout.addWidget(&lineEditIn);    layout.addWidget(&fileButtonIn);    layout.addWidget(&labelOut);    layout.addWidget(&lineEditOut);    layout.addWidget(&fileButtonOut);    layout.addWidget(&sourceCrsButton);    layout.addWidget(&sourceCrsLabel);    layout.addWidget(&targetCrsButton);    layout.addWidget(&targetCrsLabel);    layout.addWidget(&okButton);    // 连接文件选择按钮的点击事件到文件选择功能    QObject::connect(&fileButtonIn, &QPushButton::clicked, [&lineEditIn]() {    QString fileName = QFileDialog::getOpenFileName(nullptr, "选择输入文件", QDir::currentPath(), "csv (*.csv)");    if (!fileName.isEmpty()) {    lineEditIn.setText(fileName);    }    });    QObject::connect(&fileButtonOut, &QPushButton::clicked, [&lineEditOut]() {    QString fileName = QFileDialog::getSaveFileName(nullptr, "选择输出文件", QDir::currentPath(), "shp (*.shp)");    if (!fileName.isEmpty()) {    lineEditOut.setText(fileName);    }    });    // 原文件坐标系选择逻辑    QObject::connect(&sourceCrsButton, &QPushButton::clicked, [&]() {    QgsProjectionSelectionDialog crsDialog;    if (crsDialog.exec()) {    QgsCoordinateReferenceSystem crs = crsDialog.crs();    sourceCrsCode = crs.authid();    sourceCrsLabel.setText("原文件坐标系：" + sourceCrsCode);    }    });    // 目标坐标系选择逻辑    QObject::connect(&targetCrsButton, &QPushButton::clicked, [&]() {    QgsProjectionSelectionDialog crsDialog;    if (crsDialog.exec()) {    QgsCoordinateReferenceSystem crs = crsDialog.crs();    targetCrsCode = crs.authid();    targetCrsLabel.setText("目标坐标系：" + targetCrsCode);    }    });    //点击确定之后接受数据    QObject::connect(&okButton, &QPushButton::clicked, &dialog, &QDialog::accept);    //dialog.exec();    if (dialog.exec() != QDialog::Accepted) {    return;    }    QString originFileName = lineEditIn.text();    QString finalFileName = lineEditOut.text();    // 检查输入文件名和坐标系是否已提供    if (originFileName.isEmpty() || finalFileName.isEmpty() || sourceCrsCode.isEmpty() || targetCrsCode.isEmpty()) {    QMessageBox::warning(nullptr, "警告", "请确保所有输入均已正确填写。");    return;    }    // 创建原始坐标系和目标坐标系对象    QgsCoordinateReferenceSystem sourceCrs(sourceCrsCode);    QgsCoordinateReferenceSystem targetCrs(targetCrsCode);    // 创建坐标转换对象    QgsCoordinateTransform transform(sourceCrs, targetCrs, QgsProject::instance()->transformContext());    if (!transform.isValid()) {    QMessageBox::critical(nullptr, "错误", "坐标转换设置不正确。");    return;    }    // 创建矢量图层，使用原始坐标系    QString uri = "file:///" + originFileName + "?delimiter=,&crs=" + sourceCrsCode + "&xField=x&yField=y";    QgsVectorLayer* layer = new QgsVectorLayer(uri, "Layer Name", "delimitedtext");    if (!layer->isValid()) {    QMessageBox::critical(nullptr, "错误", "创建矢量图层失败。");    return;    }    // 转换图层中的要素到目标坐标系    QList<QgsFeature> transformedFeatures;    QgsFeature feature;    QgsFeatureIterator featureIt = layer->getFeatures();    while (featureIt.nextFeature(feature)) {    QgsGeometry geom = feature.geometry();    geom.transform(transform);    feature.setGeometry(geom);    transformedFeatures.append(feature);    }    // 创建新的内存图层以保存转换后的要素    QString memoryLayerUri = "Point?crs=" + targetCrs.authid();    QgsVectorLayer* transformedLayer = new QgsVectorLayer(memoryLayerUri, "转换后图层", "memory");    // 确保新图层有与原图层相同的字段    transformedLayer->dataProvider()->addAttributes(layer->dataProvider()->fields().toList());    transformedLayer->updateFields();    // 开始编辑图层    transformedLayer->startEditing();    // 将转换后的要素添加到新图层    for (auto& transformedFeature : transformedFeatures) {    transformedLayer->dataProvider()->addFeature(transformedFeature);    }    // 提交更改    transformedLayer->commitChanges();    // 保存为 Shapefile    QgsVectorFileWriter writer(finalFileName, "UTF-8", transformedLayer->fields(), transformedLayer->wkbType(), transformedLayer->crs(), "ESRI Shapefile");    // 检查保存过程中是否有错误发生    if (writer.hasError() != QgsVectorFileWriter::NoError) {    QMessageBox::critical(nullptr, "错误", "保存 Shapefile 时出错: " + writer.errorMessage());    return;    }    // 遍历转换后的图层中的每个要素并写入 Shapefile    QgsFeatureIterator transformedFeatureIt = transformedLayer->getFeatures();    QgsFeature transformedFeature;    while (transformedFeatureIt.nextFeature(transformedFeature)) {    writer.addFeature(transformedFeature);    }    // 添加转换后的图层到项目    QgsProject::instance()->addMapLayer(transformedLayer);    m_mapCanvas->refresh();    }

4.22 撤销与重做

void DataViewer::on_actionUndo_triggered()
{    if (currentLayer) {    QgsVectorLayer* vectorLayer = qobject_cast<QgsVectorLayer*>(currentLayer);    if (vectorLayer)    {    // 使用撤销堆栈来撤销或重做操作    QUndoStack* undoStack = vectorLayer->undoStack();    undoStack->undo();  // 撤销操作    m_mapCanvas->refresh();    m_mapCanvas->refreshAllLayers();    }    }
}    void DataViewer::on_actionRedo_triggered()
{    if (currentLayer) {    QgsVectorLayer* vectorLayer = qobject_cast<QgsVectorLayer*>(currentLayer);    if (vectorLayer)    {    // 使用撤销堆栈来撤销或重做操作    QUndoStack* undoStack = vectorLayer->undoStack();    undoStack->redo();  // 重做操作    m_mapCanvas->refresh();    m_mapCanvas->refreshAllLayers();    }    }
}
