西门子1200/1500博图（TIA Portal）寻址方式详解

西门子博图（TIA Portal）是西门子公司推出的自动化工程软件平台，广泛应用于工业自动化领域。在编写PLC程序时，寻址方式是一个非常重要的概念，它决定了如何访问和操作PLC中的数据和资源。本文将详细介绍西门子博图中的寻址方式。

1. 基本概念

在西门子博图中，寻址方式主要分为以下几种：

• 绝对寻址：直接使用变量或数据的物理地址进行访问。
• 符号寻址：通过符号名称来访问变量或数据，符号名称与物理地址相关联。
• 间接寻址：通过指针或索引来访问变量或数据。

2. 绝对寻址

绝对寻址是直接使用变量或数据的物理地址进行访问。在西门子博图中，绝对寻址的格式通常为：

<数据类型> <地址>

例如：

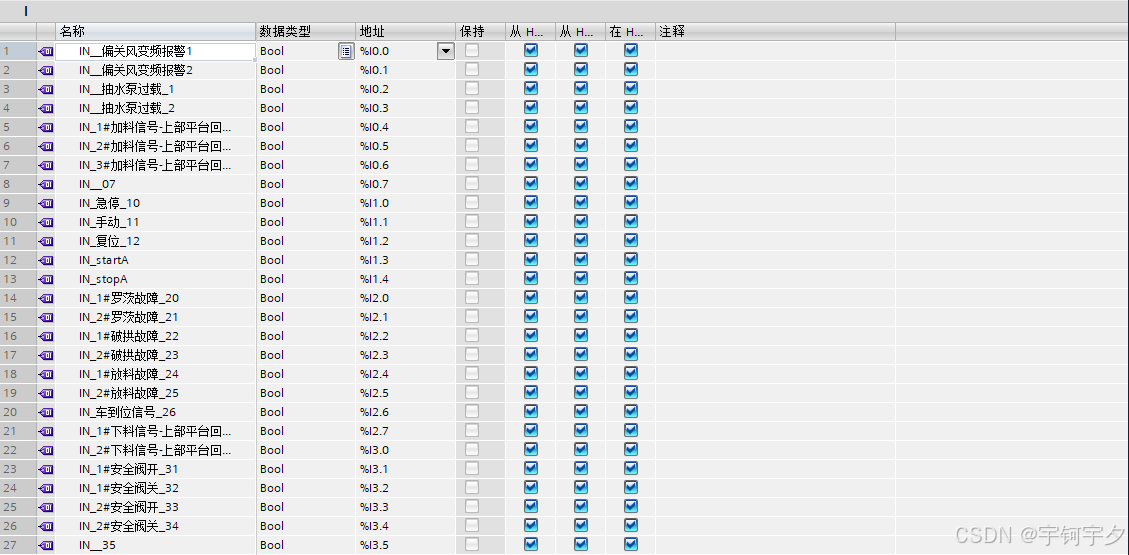

• I0.0：输入位，地址为0.0

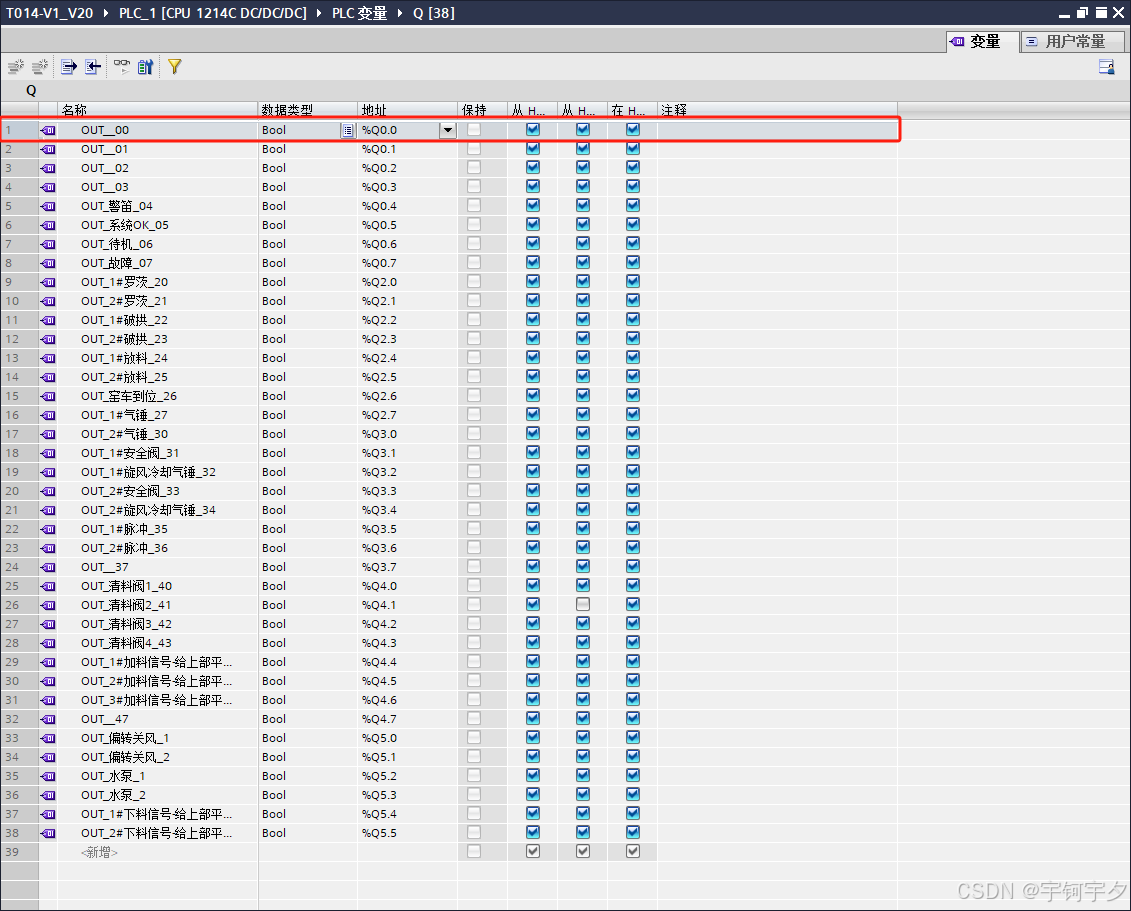

• Q0.0：输出位，地址为0.0

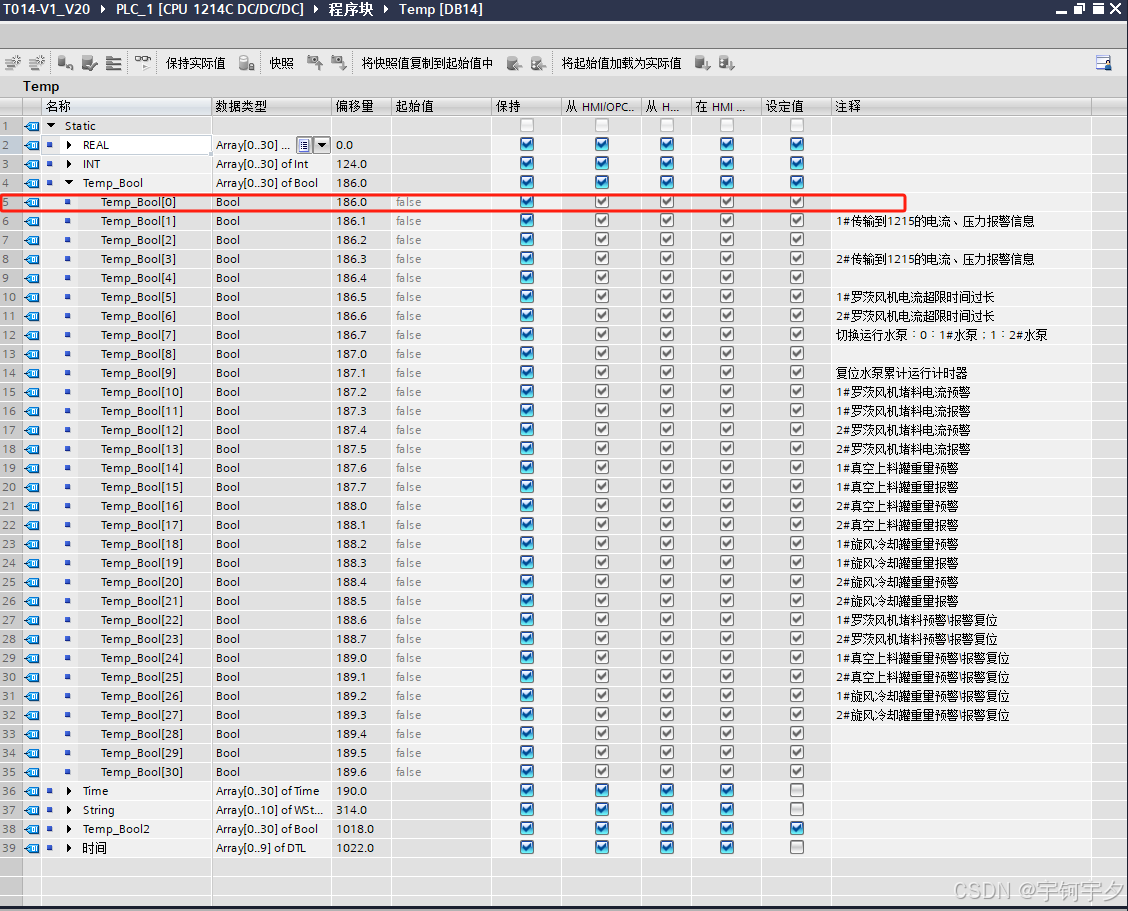

• DB14.DBX186.0：数据块DB14中的位，地址为186.0

绝对寻址的优点是访问速度快，但缺点是代码可读性差，且容易出错。

- 重点：直接使用PLC变量表中的变量地址进行寻址，地址标识符“%”被自动设置为全局变量绝对地址的前缀。对于每个操作数范围，绝对地址使用以零开头的数值地址。在对时间要求苛刻的应用中，可通过添加“I/O”访问后缀“:P”直接访问外围设备输入输出存储区。

- 要点：需要准确记住或查询变量的具体地址，尤其是在处理大量变量时，容易出现地址混淆的情况。要注意不同存储区（如输入I、输出Q、内存M等）的地址范围和使用规则，避免错误地访问或修改数据。


3. 符号寻址

符号寻址是通过符号名称来访问变量或数据，符号名称与物理地址相关联。在西门子博图中，符号寻址的格式通常为：

例如：

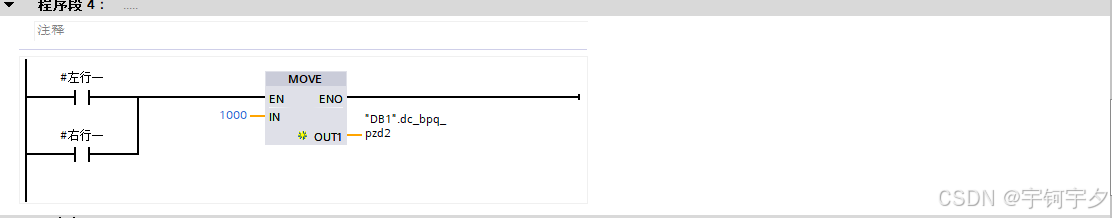

• 左行：表示启动按钮的符号名称。
• "DB1".dc_bpq_pzd2：表示电机速度的符号名称。

符号寻址的优点是代码可读性好，易于维护，但缺点是访问速度相对较慢。

- 重点：使用PLC变量表中的变量名称进行寻址，全局变量的符号名自动用引号括起来。可以更直观地表示变量的含义，提高程序的可读性和可维护性，尤其适用于复杂的工程项目，方便编程人员理解和管理变量。

- 要点：变量名称的定义要规范、清晰，能够准确反映变量的功能或用途。在编写程序时，要确保引用的符号名称准确无误，否则可能导致程序错误。对于结构化变量，要使用句点分隔各元素的名称来进行寻址。

4. 间接寻址

间接寻址是通过指针或索引来访问变量或数据。在西门子博图中，间接寻址的格式通常为：

<指针或索引>

例如：

• P#DB1.DBX2.0：指向数据块DB1中的位，地址为2.0的指针。
• ARRAY[Index]：通过索引访问数组中的元素。

间接寻址的优点是灵活性高，可以根据运行时的情况动态访问数据，但缺点是编程复杂度高，容易出错。

 - 重点：通过指针或其他间接方式来访问数据，可以灵活地根据运行时的条件来确定要访问的地址，常用于处理数组、数据块等复杂数据结构，或者需要动态改变访问地址的情况。

- 要点：需要正确地设置和管理指针变量，确保指针指向的地址是有效的，并且在使用指针进行访问时，要注意数据类型的匹配和访问权限的限制。同时，间接寻址的代码相对复杂，需要仔细调试和验证，以避免出现指针错误或数据访问异常的问题。

5. 寻址方式的选择

在实际编程中，应根据具体需求选择合适的寻址方式：

• 绝对寻址：适用于对性能要求较高的场合，如高速计数、高速脉冲输出等。
• 符号寻址：适用于对代码可读性和维护性要求较高的场合，如复杂的逻辑控制、数据处理等。
• 间接寻址：适用于需要动态访问数据的场合，如数组处理、循环控制等。

6. 示例

以下是一个简单的示例，展示了不同寻址方式的使用：

ladder

// 绝对寻址
A I0.0
= Q1.1// 符号寻址
A StartButton
= MotorSpeed// 间接寻址
L P#DB1.DBX2.0
T DB1.DBX4.0

7. 总结

西门子博图中的寻址方式是PLC编程中的重要概念，合理选择和使用寻址方式可以提高代码的可读性、维护性和性能。在实际应用中，应根据具体需求灵活选择绝对寻址、符号寻址和间接寻址，以达到最佳的编程效果。

希望本文能帮助您更好地理解和使用西门子博图中的寻址方式。如有任何疑问，欢迎进一步探讨。
