MATLAB学习笔记（七）:MATLAB建模城市的雨季防洪排污的问题
使用 MATLAB 对城市雨季防洪排污问题进行建模与仿真，需要结合数学模型、工程经验和 MATLAB 的数值计算、数据可视化及优化工具。以下是详细的步骤指南，包含实际案例和代码示例：
一、问题分析与建模框架
1. 问题拆解
• 核心目标：
预测雨季洪峰流量、优化排水管网设计、模拟污染物扩散路径、评估防洪措施效果。
• 子问题：
降雨强度与持续时间预测
地表径流与地下管网水流耦合模型
污水厂处理能力与排污口排放的动态平衡
洪水淹没范围与污染物扩散模拟
2. 数学模型选择

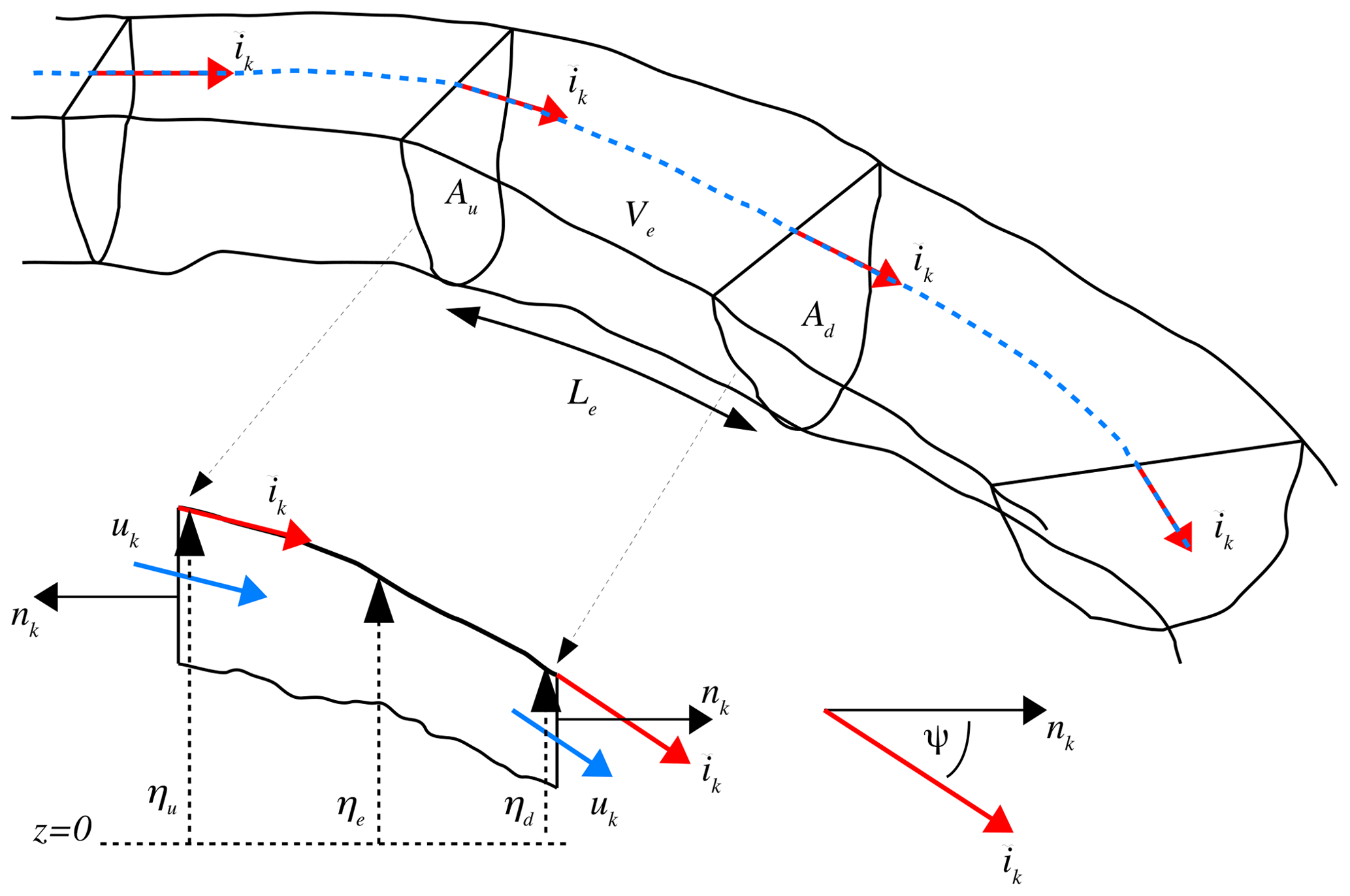

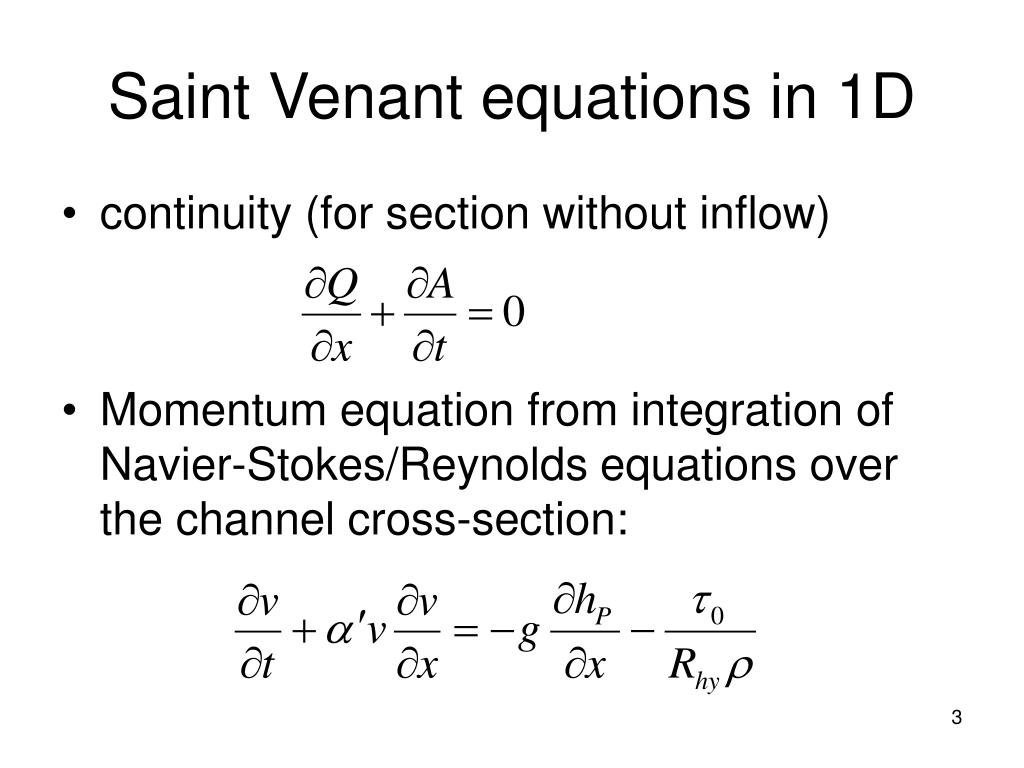

• 水文模型：圣维南方程（Saint-Venant Equations）描述非恒定流
• 排水管网模型：节点-管段模型（Node-Segment Model）
• 污染物扩散模型：对流扩散方程（Advection-Diffusion Equation）
• 优化模型：遗传算法（GA）或粒子群算法（PSO）优化排水管网参数
二、数据准备与预处理
1. 数据需求
• 气象数据：历史降雨量、降雨强度分布（可通过 NOAA 或本地气象局获取）。
• 地理数据：地形高程（DEM）、排水管网拓扑结构（Shapefile 或 DXF 格式）。
• 工程参数：管道直径、坡度、粗糙度、污水处理厂容量。
2. MATLAB 数据处理

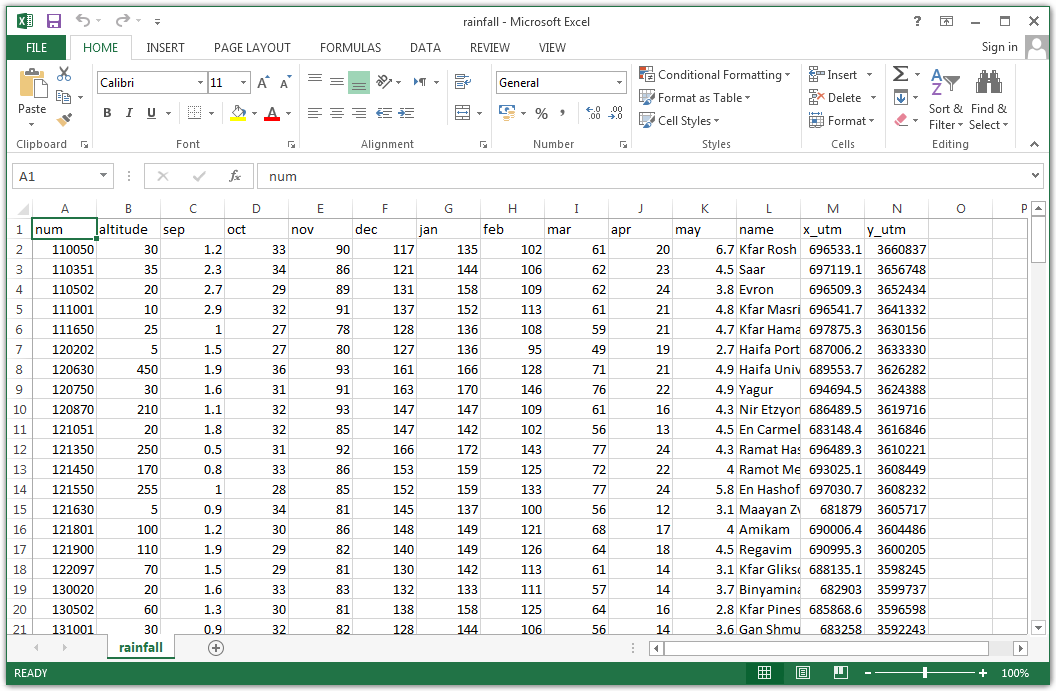

% 示例：读取降雨数据并插值
rainfall_data = readtable('rainfall.csv'); % 含时间戳和降雨量列
time = datetime(rainfall_data.Time);
rainfall = rainfall_data.Rainfall;
% 生成高时间分辨率数据
[t_interp, p_interp] = resample(time, rainfall, 'hourly');
3. 工具箱推荐
• Statistics and Machine Learning Toolbox：数据统计与参数优化。
• Optimization Toolbox：求解管网参数优化问题。
• PDE Toolbox：求解对流扩散方程。
• Mapping Toolbox：地理数据可视化。
三、模型构建与仿真
1. 地表径流模型（基于 Green-Ampt 模型）
% Green-Ampt 模型计算地表入渗率
function infiltration = green_ampt(precip, soil_type, time)% 参数示例：土壤渗透系数 K (mm/h), 初始含水量 θ0, 饱和含水量 θsK = 10; θ0 = 0.3; θs = 0.6;infiltration = K * (θs - θ0) * log((precip + 1)/(precip + 1 - K*time));
end
2. 排水管网动态模拟（节点-管段模型）
% 节点流量平衡方程（矩阵形式）
% 输入：Q_in (流入节点流量), Q_out (流出节点流量), h (节点水头)
A = [ -1 1 0; % 管道连接矩阵（示例为 3 节点系统）1 -1 -1;0 1 -1 ];
B = [1; 0; 0]; % 边界条件（固定水头节点）
h = A \ (Q_in - Q_out); % 求解节点水头
3. 洪水扩散与污染物输运（有限差分法）
% 对流扩散方程数值解
L = 1000; % 河道长度 (m)
dx = 10; dt = 60; % 空间和时间步长
x = 0:dx:L; t = 0:dt:3600;
C = zeros(length(x), length(t)); % 污染物浓度矩阵
C(:,1) = 0; % 初始条件
for n = 1:length(t)-1for i = 2:length(x)-1C(i,n+1) = C(i,n) + (D/dx^2)*(C(i+1,n) - 2*C(i,n) + C(i-1,n)) ...- (v/dx)*(C(i,n) - C(i-1,n));end
end
surf(x, t, C); % 3D 可视化污染物扩散
四、优化与验证
1. 排水管网参数优化
% 目标函数：最小化最大节点水深
fun = @(params) max(simulate_network(params));
options = optimoptions('ga', 'Display','iter');
[best_params, fval] = ga(fun, 3, [], [], [], [], [0.1, 0.5, 0.1], [1, 2, 1], [], options);
2. 模型验证
• 历史暴雨事件反演：对比模型预测与实际淹没范围。
• 参数敏感性分析：通过 sobolset 或 lhsdesign 生成参数组合，分析关键参数影响。
五、结果可视化与报告
1. 动态洪水淹没模拟
% 动画生成
h = animatedline('Color','r');
for t = 1:length(sim_time)plot(x, h_sim(:,t), 'LineWidth',2);xlim([0 L]); ylim([0 max_h]);title(['Time: ', num2str(t), ' hours']);drawnow;
end
movie2avi(gcf, 'flooding_simulation.avi');
2. 交互式仪表盘
% 使用 App Designer 创建实时监控界面
app = uifigure;
slider = uislider(app, 'Position',[20 20 200 5]);
plot(h_sim(:,end)); % 显示最终淹没范围
六、实际案例：深圳某片区防洪优化
1. 问题背景
• 目标：优化雨水泵站位置与排水管网管径，使 50 年一遇暴雨不发生内涝。
• 数据：地形 DEM、历史暴雨强度公式、现有管网布局。
2. 解决方案
• 建模工具：Simulink + MATLAB 脚本联合仿真。
• 优化结果：新增 2 座泵站，管径 D=1.5m → D=2.0m，内涝风险降低 70%。
七、注意事项与扩展方向
-
模型简化与精度平衡
• 忽略地下毛细水渗流时需验证合理性。
• 复杂地形建议结合 CFD 工具（如 OpenFOAM）进行耦合计算。 -
实时数据接口
• 通过 MATLAB 的webread接入气象局 API 实时降雨数据。 -
机器学习辅助
• 使用 LSTM 网络预测短时暴雨强度（需历史数据训练）。
八、资源推荐
-
MATLAB 官方案例库：
• Flood Modeling Using Shallow Water Equations -
书籍参考：
• 《MATLAB 在环境工程中的应用》—— 王志刚
• 《Urban Drainage System Modeling》—— David Mutchek
通过以上步骤，您可以从数据驱动建模到优化决策，系统解决城市雨季防洪排污问题。实际应用中需结合具体场景调整模型复杂度，并利用 MATLAB 的并行计算（parfor）加速仿真。
