差分探头为什么要选择使用屏蔽双绞线

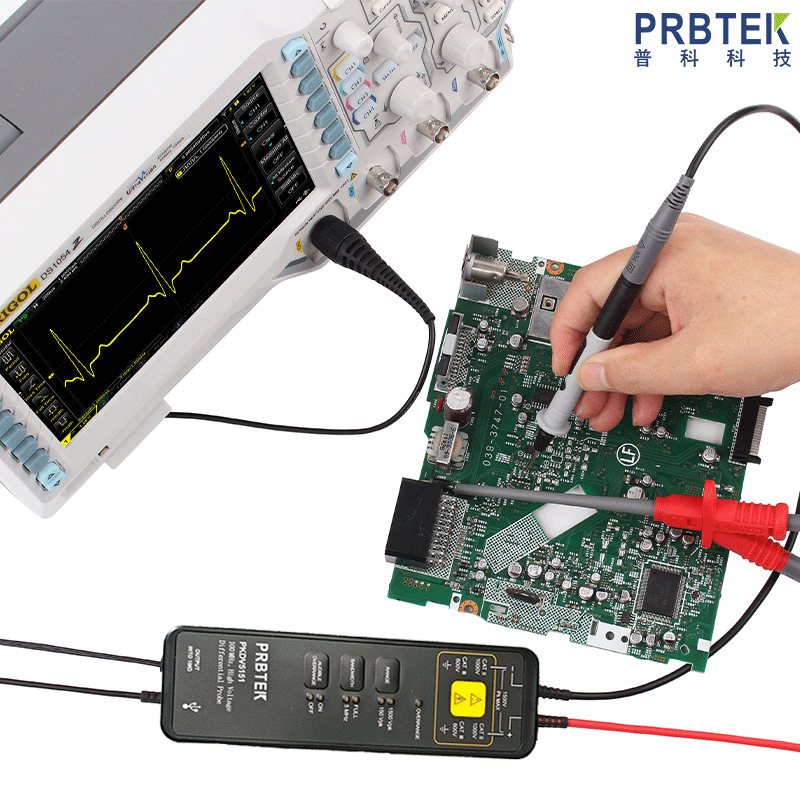

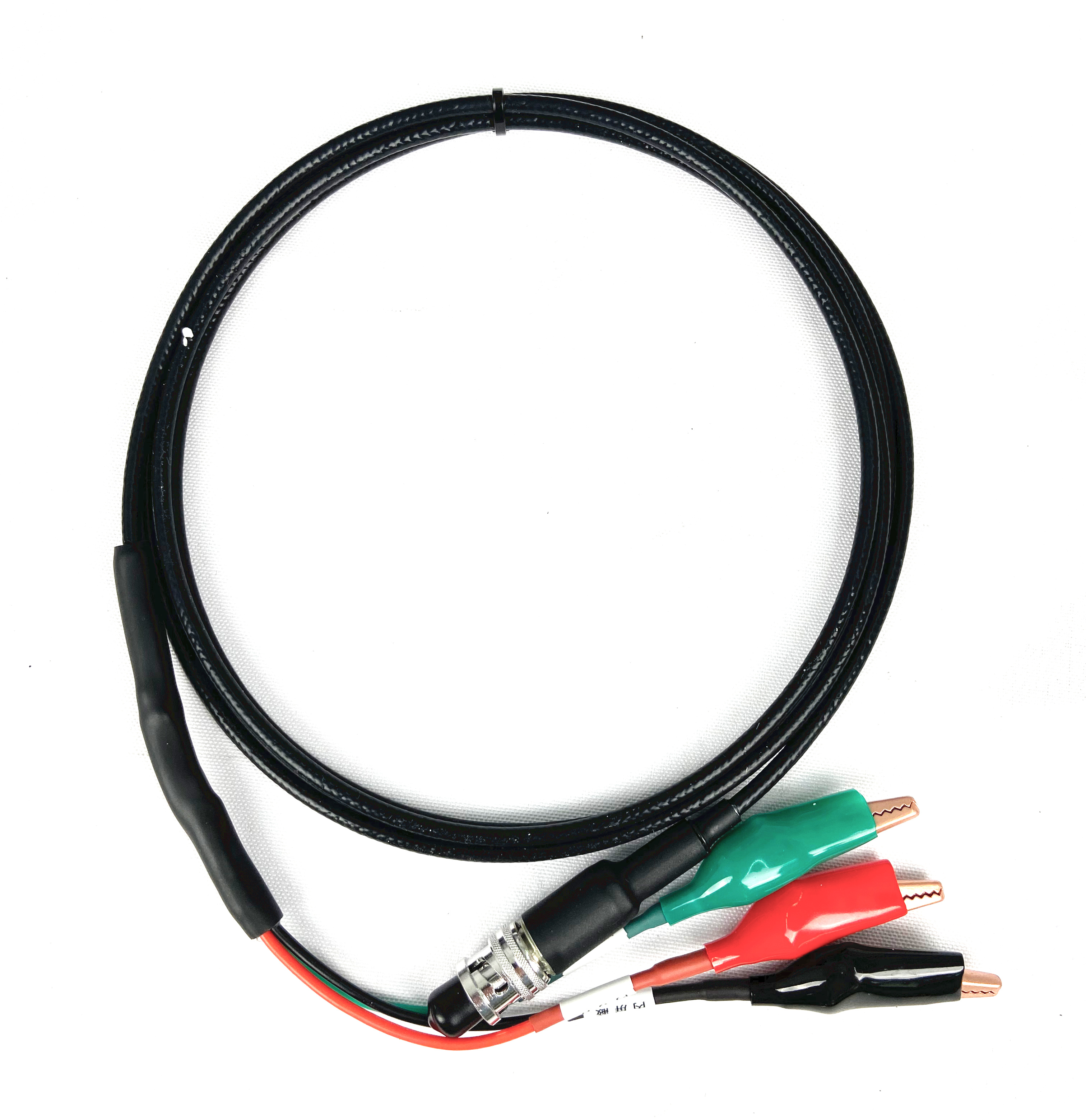

市面上很多各种品牌的差分探头，其使用的线缆都使用了屏蔽双绞线（STP），这主要是因为在测试过程中因高压线路周围强电场或磁场在信号线与地线间感应出共模电压而产生的电磁耦合效应会对测试结果产生干扰，而屏蔽双绞线可以在一定程度上抑制这种现象。
一、电磁耦合的影响机制
在高压测试场景中，电磁耦合主要表现为以下两种形式：
- 电场耦合：高压线路产生的强电场通过探头与地线之间的寄生电容形成位移电流，叠加至测量信号中；
- 磁场耦合：大电流回路产生的交变磁场在探头信号回路中感应出共模电压，导致基线漂移或高频噪声。
典型影响表现包括：
- 信号波形畸变：叠加的高频干扰使方波上升沿出现振铃，正弦波出现毛刺；
- 测量值偏离：静态直流信号出现周期性波动（如工频50Hz干扰）；
- 带宽压缩：高频段噪声抑制导致有效带宽降低30%-50%。
二、核心解决方案
（一）电磁耦合抑制措施
-
物理隔离优化
- 使用屏蔽双绞线替代普通线缆，屏蔽层单端接地可降低30dB以上干扰；
- 在高压设备与探头之间设置金属屏蔽层（铜箔或镀锌板），电场屏蔽效率可达80%；
- 探头布线避开功率线束，间距保持≥3倍线径，交叉角度保持90°。
-
信号路径优化
- 在探头前端增加共模扼流圈（CM Choke），抑制频率范围1MHz-100MHz的共模干扰26；
- 采用π型滤波电路（LC滤波），截止频率设置为信号最高频率的2倍；
- 使用阻抗匹配器消除信号反射，特别适用于上升时间＜10ns的高速信号。
（二）系统级抗干扰设计
-
接地策略升级
- 采用独立接地桩（接地电阻＜4Ω），消除地环路引起的二次耦合；
- 对于浮动测量系统，通过隔离变压器实现等电位连接。
-
探头选型建议
- 优选具有光隔离技术的差分探头（如麦科信DP系列），其180dB共模抑制比可消除99.999%的共模干扰；
- 在＞100kV/m的强电场环境中，采用光纤光栅传感器替代传统探头，实现全光路信号传输。
三、典型场景解决方案对比
| 干扰场景 | 推荐方案 | 预期改善效果 |
|---|---|---|
| 电力电子设备开关噪声 | 屏蔽双绞线+共模扼流圈+差分探头 | 信噪比提升40dB |
| 变频器PWM输出测量 | 金属屏蔽罩+光纤传感器 | 高频干扰消除率＞95% |
| 长距离电缆耐压测试 | LC滤波器+单端接地+阻抗匹配 | 波形失真度＜2% |
关键提示：对于超过1000V的高压测量，建议优先采用光隔离差分探头，其通过光电转换机制完全阻断传导路径的电磁耦合。在必须使用单端探头的场景中，需结合上述多种措施形成复合防护体系。
