11-SGM41299-TEC驱动芯片--40℃至+125℃-3A

1.SGM41299

SGM41299C是一款集成单片热电冷却（TEC）恒温器驱动器件，配备两级反馈放大器。该器件包含一个差分驱动器（输出）级、一个内部2.5V输出参考电压以及两个零漂移轨到轨斩波放大器。其中一个斩波放大器用于偏置感测到的温度信号，另一个则作为误差放大器，用于闭环温度控制的补偿。该放大器还可以与数字控制器配合使用。

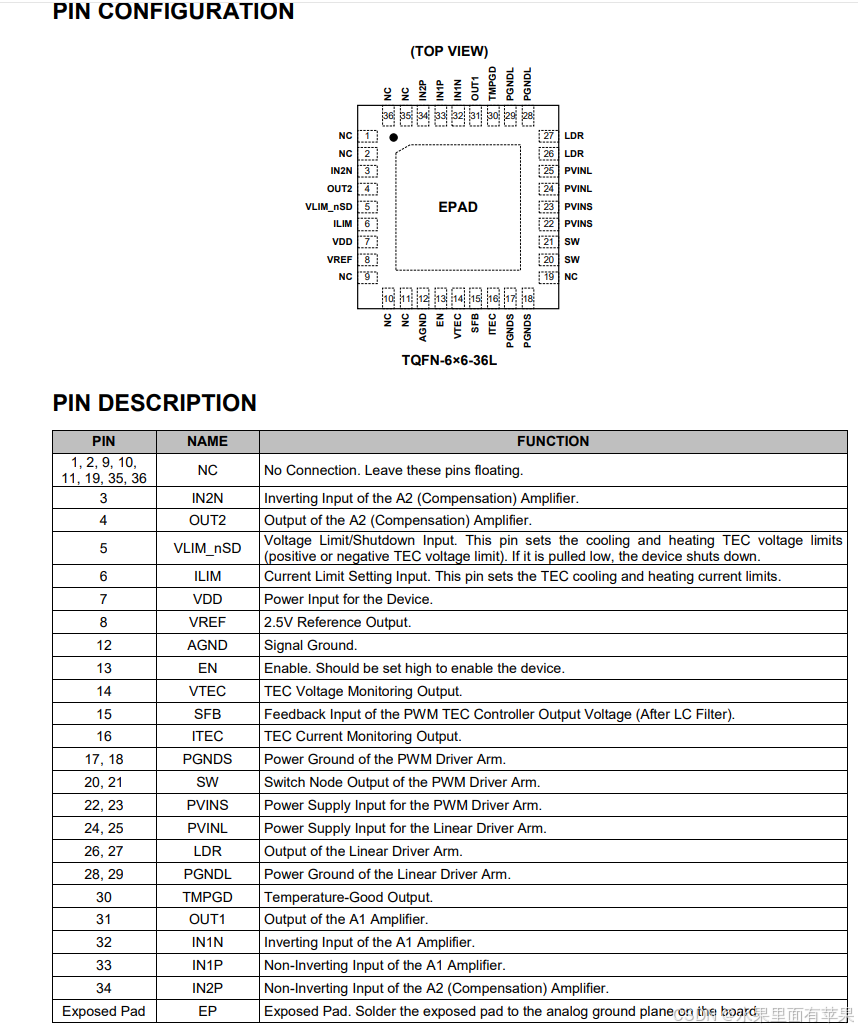

1.引脚说明

1，2，9，10，11，19，35，36：NC
3, 补偿放大器反向端
4，补偿放大器输出端
5，电压限制和关机输入，接地时关闭输出，可以调整输出的电压限制
6，电流限制
7，接电源
8，2.5参考输出
12，AGND
13，高电平使能，可以接外部MCU
14，TEC检测电压输出，
15，输出电压的反馈输入
16，TEC的电流监测
17，18，脉宽调制的接地端
20，21，脉宽调制的节点输出
22，23，脉宽调制的电源输入
24，25，驱动的电源输入
26，27，驱动的电源输出
28，29，驱动的接地端
30，温度良好指示
31，A1放大器的输出
32，A1放大器的反相
33，A1放大器的同相
34，补偿放大器同向端

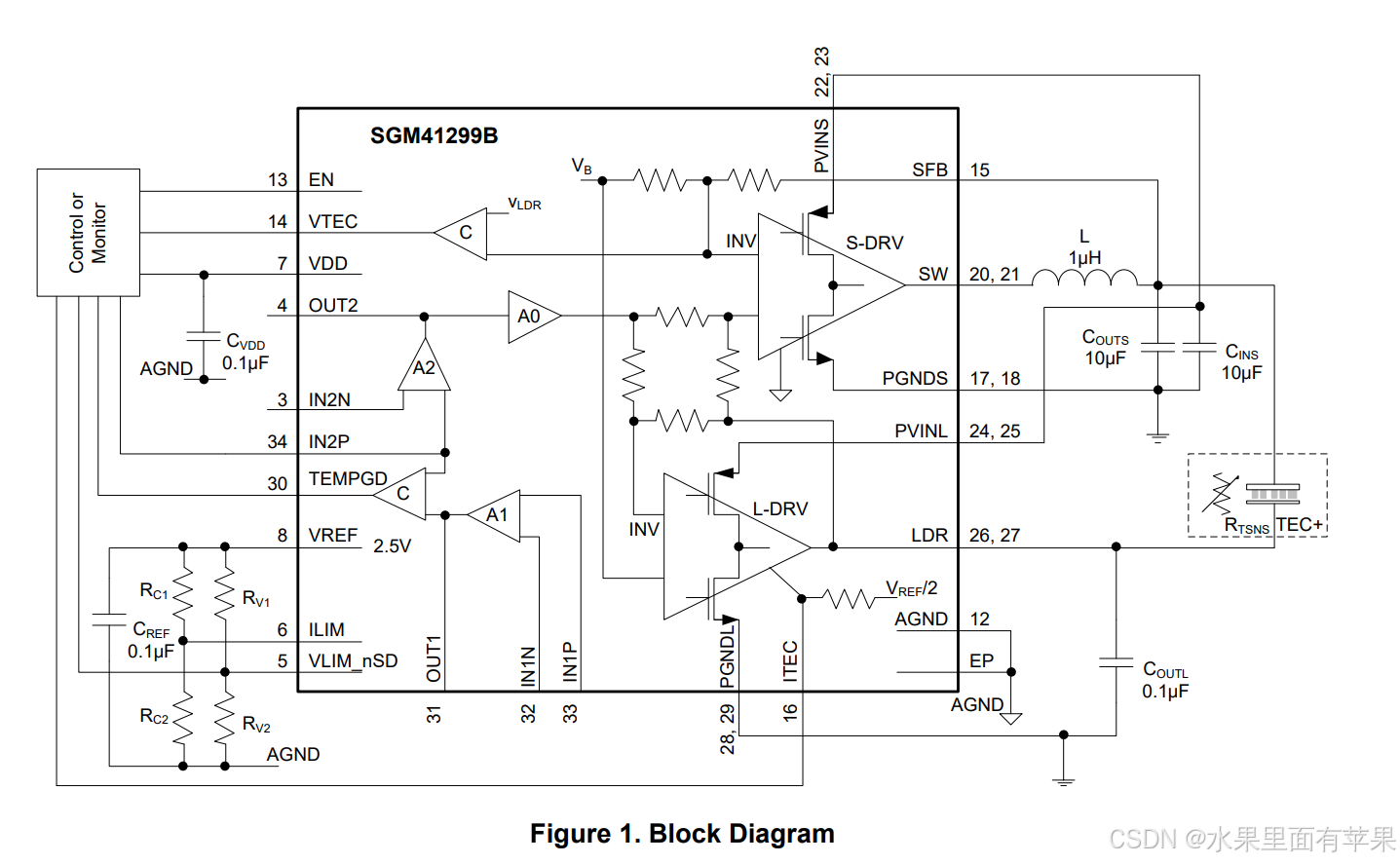

2.功能框图

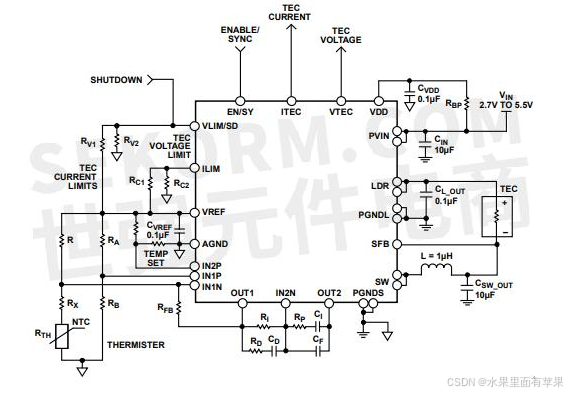

3.应用

IN2P用于设置温度。通过VREF上下电阻进行分压。
A2放大器用于比例与积分电路，构成POD调节
A1放大器用于采集NTC的差分放大，OUT1输出给到PID电路。

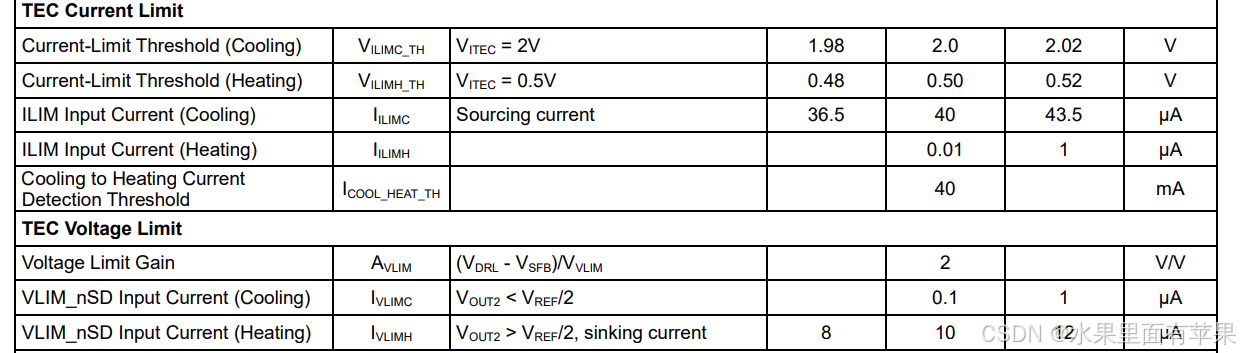

限制电流与限制电压如下设定
