Qt/C++面试【速通笔记九】—视图框架机制

news 2025/5/13 9:33:26

在Qt中，QGraphicsView和QGraphicsScene是用于构建二维图形界面的核心组件。它们的设计使得开发者能够高效地管理和渲染图形项，支持丰富的用户交互，例如缩放、旋转、平移等。

1. QGraphicsScene和QGraphicsView的基本概念

QGraphicsScene

QGraphicsScene 是Qt中的图形场景类，它负责管理所有的图形项（即QGraphicsItem）。场景本身定义了一个坐标系统（场景坐标），用于描述所有图形项的位置、大小、状态等。可以理解为图形项的容器，所有图形项都可以添加到场景中。

QGraphicsView

QGraphicsView 是一个视图窗口，它通过渲染QGraphicsScene中的图形项将场景的内容显示到屏幕上。它提供了缩放、旋转、平移等功能，能够让用户与图形项进行交互。QGraphicsView将场景坐标转换为视图坐标，从而影响图形项在屏幕上的显示位置。

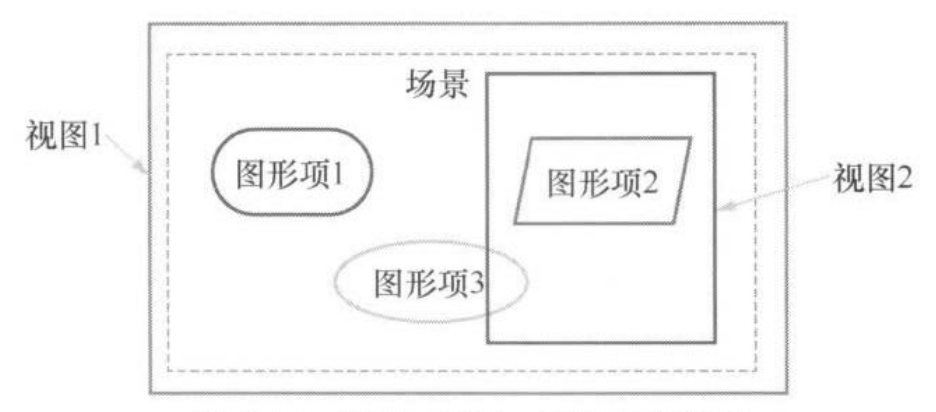

2. QGraphicsView框架的主要组件

QGraphicsScene：用于管理和存储图形项（如矩形、线条、图片等）。
QGraphicsItem：图形项，是场景中的具体内容，可以是任何可视化元素，如矩形、圆形、图片等。
QGraphicsView：用于显示QGraphicsScene，并为用户提供交互功能。

3. 坐标系统与坐标转换

在QGraphicsView框架中，有三个常见的坐标系统：

场景坐标（Scene Coordinates）：这是场景中的全局坐标系统，所有图形项的位置和大小都通过场景坐标来定义。
视图坐标（View Coordinates）：这是视图窗口的局部坐标系统，表示图形项在屏幕上的显示位置。由于视图支持缩放、平移等操作，视图坐标会随着这些变换而变化。
项坐标（Item Coordinates）：这是图形项内部的局部坐标系统，描述图形项内部元素的位置。例如，矩形项的左上角坐标。

坐标转换

Qt提供了几种方法来进行坐标系统之间的转换。通过这些转换，您可以方便地在不同坐标系统之间进行转换，确保图形项、场景和视图的协调。

从场景坐标到视图坐标

假设您有一个场景坐标scenePoint，可以使用QGraphicsView::mapFromScene()方法将其转换为视图坐标：

QPointF scenePoint(50, 50);  // 场景中的点
QPointF viewPoint = view.mapFromScene(scenePoint);  // 转换为视图坐标

从视图坐标到场景坐标

如果您有一个视图坐标viewPoint，可以使用QGraphicsView::mapToScene()方法将其转换为场景坐标：

QPointF viewPoint(200, 150);  // 视图中的点
QPointF scenePoint = view.mapToScene(viewPoint);  // 转换为场景坐标

从项坐标到场景坐标

对于图形项，假设您有一个局部坐标localPoint，可以使用QGraphicsItem::mapToScene()方法将其转换为场景坐标：

QGraphicsRectItem *rectItem = new QGraphicsRectItem(0, 0, 100, 100);
QPointF localPoint(20, 20);  // 项坐标
QPointF scenePoint = rectItem->mapToScene(localPoint);  // 转换为场景坐标

从场景坐标到项坐标

如果您有场景坐标scenePoint，并且希望知道它相对于某个图形项的位置，可以使用QGraphicsItem::mapFromScene()方法：

QGraphicsRectItem *rectItem = new QGraphicsRectItem(0, 0, 100, 100);
QPointF scenePoint(50, 50);  // 场景坐标
QPointF localPoint = rectItem->mapFromScene(scenePoint);  // 转换为项坐标

4. QGraphicsView的交互功能

QGraphicsView不仅用于显示场景，还提供了多种交互功能，例如缩放、平移、旋转等。这些功能可以大大增强用户体验，让应用程序更具交互性。

视图缩放

通过鼠标滚轮事件或者键盘快捷键，您可以实现视图的缩放。例如，可以使用scale()方法来缩放视图：

view.scale(1.2, 1.2);  // 放大视图
view.scale(0.8, 0.8);  // 缩小视图

视图平移

可以使用translate()方法平移视图的内容：

view.translate(50, 50);  // 将视图内容平移50个像素

视图旋转

QGraphicsView还支持视图的旋转操作：

view.rotate(45);  // 旋转视图45度

5. 完整示例：QGraphicsView的使用

下面是一个完整的Qt示例，展示了如何创建一个QGraphicsScene和QGraphicsView，并实现一些基本功能，如坐标转换、鼠标点击事件、缩放等：

#include <QApplication>
#include <QGraphicsView>
#include <QGraphicsScene>
#include <QGraphicsRectItem>
#include <QMouseEvent>
#include <QDebug>class MyView : public QGraphicsView {
public:MyView(QGraphicsScene *scene) : QGraphicsView(scene) {setRenderHint(QPainter::Antialiasing);setRenderHint(QPainter::SmoothPixmapTransform);}protected:void mousePressEvent(QMouseEvent *event) override {QPointF viewPoint = event->pos();  // 获取视图坐标QPointF scenePoint = mapToScene(viewPoint);  // 转换为场景坐标qDebug() << "Mouse clicked at view point:" << viewPoint << ", scene point:" << scenePoint;}void wheelEvent(QWheelEvent *event) override {if (event->angleDelta().y() > 0) {scale(1.2, 1.2);  // 放大} else {scale(0.8, 0.8);  // 缩小}}
};int main(int argc, char *argv[]) {QApplication app(argc, argv);QGraphicsScene scene;QGraphicsRectItem *rectItem = new QGraphicsRectItem(0, 0, 100, 100);rectItem->setBrush(Qt::blue);  // 设置矩形颜色为蓝色scene.addItem(rectItem);MyView view(&scene);  // 使用自定义视图类view.show();return app.exec();
}

6. QGraphicsView常用函数一览

在使用QGraphicsView时，您将会用到一些常见的函数。下面是一些QGraphicsView类的主要函数及其功能：

分组	函数	功能描述
场景	`void setScene()`	设置关联显示的场景
	`void setSceneRect()`	设置场景在视图中可见的部分的矩形区域
	`void setAlignment()`	设置场景在视图中的对齐方式，缺省是上左对齐
外观	`void setBackgroundBrush()`	设置场景的背景画刷
	`void setForegroundBrush()`	设置场景的前景画刷
	`void setRenderHints()`	设置视图的绘制选项
交互	`void setInteractive()`	是否允许场景可交互，如果禁用交互，则任何键盘盘或鼠标操作都被忽略
	`QRect rubberBandRect()`	返回选择矩形框区域
	`void setRubberBandSelectionMode()`	选择模式，参数为枚举类型`Qt::ItemSelectionMode`
坐标	`QPoint mapFromScene()`	将场景中的点转换为视图中的坐标
	`QPointF mapToScene()`	将视图中的点转换为场景中的坐标
