NB-IoT嵌入式产品开发有哪些坑？
目录
1、模块选型不当
2、天线设计与布局
3、电源管理设计
4、SIM 卡与接口设计
5、 数据传输的可靠性与效率
6、固件升级（FOTA）
在 NB-IoT 嵌入式产品的设计阶段，存在一些常见的陷阱，若不加以注意，将直接影响产品的性能和可靠性。
1、模块选型不当

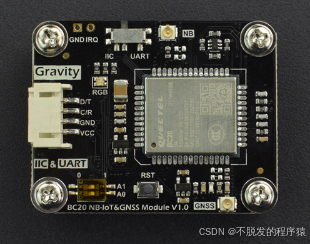

选择合适的 NB-IoT 模块是硬件设计的第一步，也是至关重要的一步。不同厂商的 NB-IoT 模块在功耗、灵敏度、支持频段、成本、尺寸和接口等方面都可能存在显著差异 。开发者需要根据具体的应用场景和需求进行仔细评估。例如，对于功耗要求极其苛刻的应用，应优先选择超低功耗的模块 。同时，还需要考虑模块是否通过了相关地区的法规认证，以确保产品能够合法上市和使用 。此外，模块的供货周期和厂商的技术支持能力也是需要考虑的重要因素 。简单地选择成本最低的模块往往无法满足应用的性能需求，甚至可能导致项目最终失败 。
NB-IoT 模块通常提供多种接口，如 UART、SPI、I2C 和 USB 等 。开发者需要根据嵌入式主控芯片的接口资源和所需的通信速率进行选择 。同时，务必注意接口的电平兼容性问题，必要时需要使用电平转换电路，以防止因电平不匹配而导致通信故障。例如，一个项目中使用 Arduino Uno 作为主控芯片，由于其工作电压为 5V，而 NB-IoT 模块通常工作在 3.3V 或更低的电压，若未进行电平转换，很可能导致通信失败 。

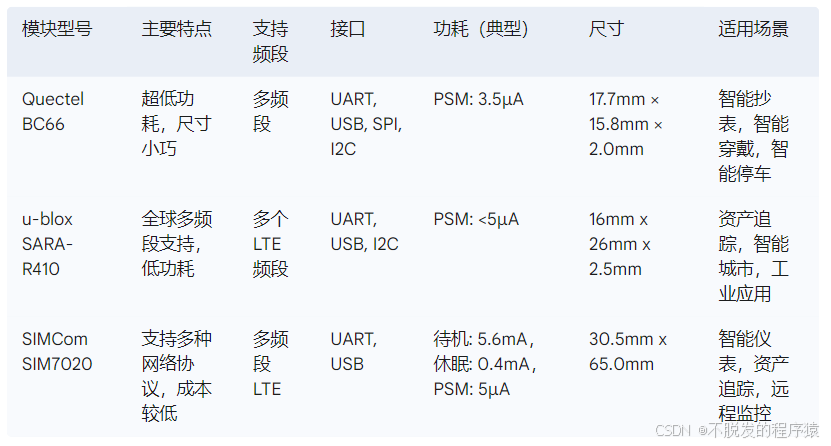

为了帮助开发者更好地进行模块选型，下表列举了几款常见的 NB-IoT 模块及其关键参数和适用场景：
2、天线设计与布局

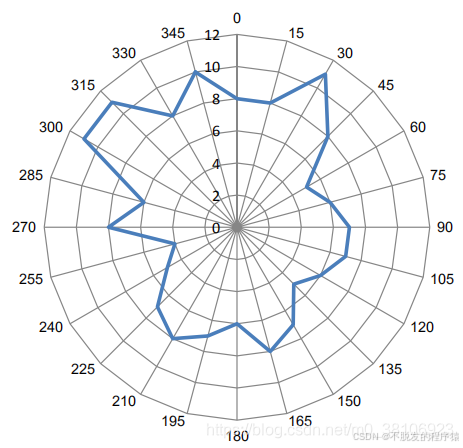

天线是 NB-IoT 嵌入式产品与网络进行无线通信的关键组件。天线的选型直接影响着信号强度和通信距离 。开发者需要根据应用场景和所需的覆盖范围选择合适的天线类型，如 PCB 天线、芯片天线或外置天线，并考虑天线的增益和尺寸是否符合产品设计的限制 。

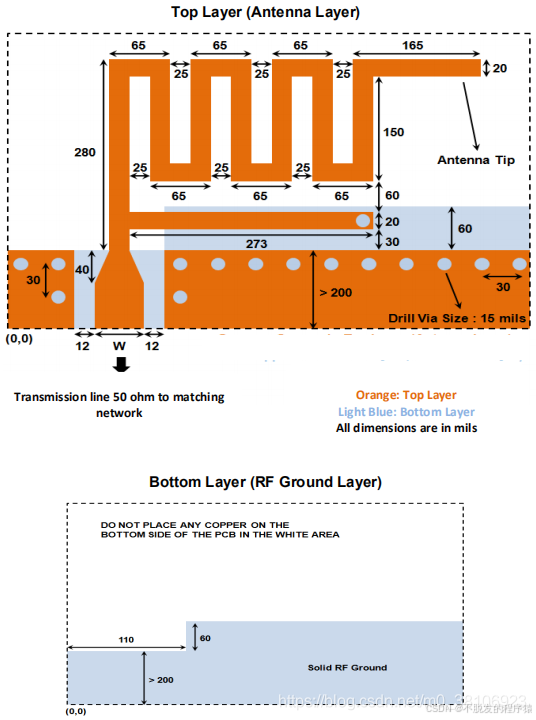

在 PCB 布局方面，天线应尽可能远离金属物体和干扰源，通常放置在 PCB 的边缘或突出位置，以减少信号的屏蔽和干扰 。同时，需要仔细考虑地平面对天线性能的影响，并进行合理的接地设计。为了获得最佳的信号传输效率，还需要进行天线匹配，使天线阻抗与 NB-IoT 模块的射频接口阻抗相匹配 。一个常见的硬件设计陷阱是将天线放置在靠近金属外壳的位置，这会导致信号的大幅衰减，严重影响通信质量 。射频设计的复杂性往往容易被开发者忽视，因此，在项目早期就集成射频工程师和工业设计师团队进行协作至关重要，这样可以避免在开发后期进行昂贵的硬件修改 。
3、电源管理设计
NB-IoT 的主要优势之一在于其低功耗特性，因此，嵌入式系统的电源管理设计应围绕着如何最大程度地降低功耗展开 。开发者应合理使用主控芯片和 NB-IoT 模块提供的各种休眠模式，以降低系统的平均功耗 。此外，优化软件逻辑，减少不必要的设备唤醒和数据传输，也是降低功耗的有效方法 。
// 示例代码：配置 STM32 进入低功耗模式，并在 UART 接收到数据时唤醒
void enter_low_power_mode() {// 关闭不必要的外设时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART1, DISABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, DISABLE);// 配置 UART 中断唤醒USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);// 进入停止模式PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
}void wakeup_from_low_power() {// 重新使能外设时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART1, ENABLE);// 初始化 UART 等外设//...
}int main() {// 初始化系统和外设//...while (1) {enter_low_power_mode(); // 进入低功耗模式wakeup_from_low_power(); // 被 UART 中断唤醒后执行//... 其他应用逻辑}
}开发者还需要深入了解所选 NB-IoT 模块在不同工作模式下的功耗表现，例如空闲态、连接态以及 PSM 和 eDRX 等低功耗模式 。根据应用的具体场景，合理选择合适的低功耗模式至关重要。对于数据上传频率较低的应用，可以使设备长时间处于 PSM 模式，以最大限度地节省电能 。
// 示例代码：使用 AT 指令配置 SIM7020 模块进入 PSM 模式
// 设置 Active Time (T3324) 为 10 秒 (00000101)
send_at_command("AT+CPSMS=1,,,\"00000001\",\"00000101\"\r\n");// 设置 Periodic TAU (T3412) 为 1 小时 (00100001)
send_at_command("AT+CPSMS=1,,,\"00100001\",\"00000101\"\r\n");// 查询 PSM 设置
send_at_command("AT+CPSMS?\r\n");选择合适的电源管理芯片（PMIC）对于确保系统获得稳定可靠的电源至关重要 。此外，优化电源电路设计，例如减少不必要的电压转换和电流损耗，也能进一步降低整体功耗 。对于电池供电的 NB-IoT 产品而言，电源管理设计的好坏直接决定了产品的续航能力，因此必须给予足够的重视 。
4、SIM 卡与接口设计

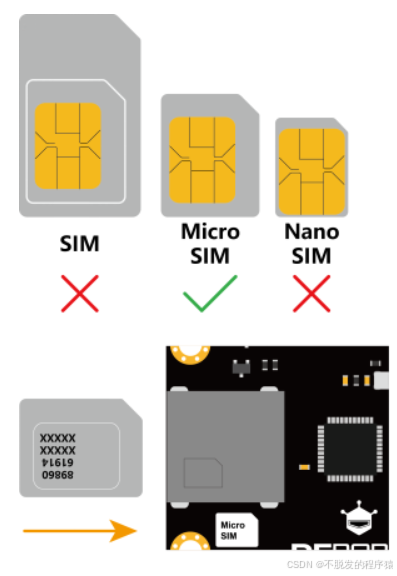

SIM 卡是 NB-IoT 设备接入运营商网络的凭证。开发者需要根据产品形态和部署需求选择合适的 SIM 卡类型，如 Nano SIM、Micro SIM 或 eSIM 等 。eSIM 由于其体积小、可靠性高等优点，越来越受到空间受限或环境恶劣应用的青睐 。在硬件设计时，还需要确保 SIM 卡接口的机械强度和电气连接可靠性，避免因接触不良导致设备掉线 。同时，需要考虑环境因素，如温度和湿度，对 SIM 卡接口可能产生的影响，以确保其在各种工况下都能稳定工作。
5、 数据传输的可靠性与效率
在 NB-IoT 网络环境下，由于信号可能较弱或不稳定，设备在进行数据传输时可能会发生丢包。为了提高数据传输的可靠性，NB-IoT 协议通常会进行数据重传 。然而，过多的重传不仅会增加设备的功耗，还会导致数据传输的延迟增加，这对于某些对时延敏感的应用来说是不可接受的 。为了解决这个问题，开发者可以尝试从多个方面进行优化，例如调整设备的发送功率，优化天线的设计和布局，以改善信号质量，从而减少数据重传的次数 。
此外，由于 NB-IoT 网络对单个数据包的最大尺寸有一定的限制 ，对于需要传输较大数据的应用，例如固件升级等场景，开发者需要在应用层实现数据的分片处理和在接收端进行重组。频繁地进行数据包的分片和重组会降低数据传输的效率，并增加设备的功耗 。因此，合理选择数据包的大小，尽量避免过多的分片操作，是提高数据传输效率的关键。
6、固件升级（FOTA）

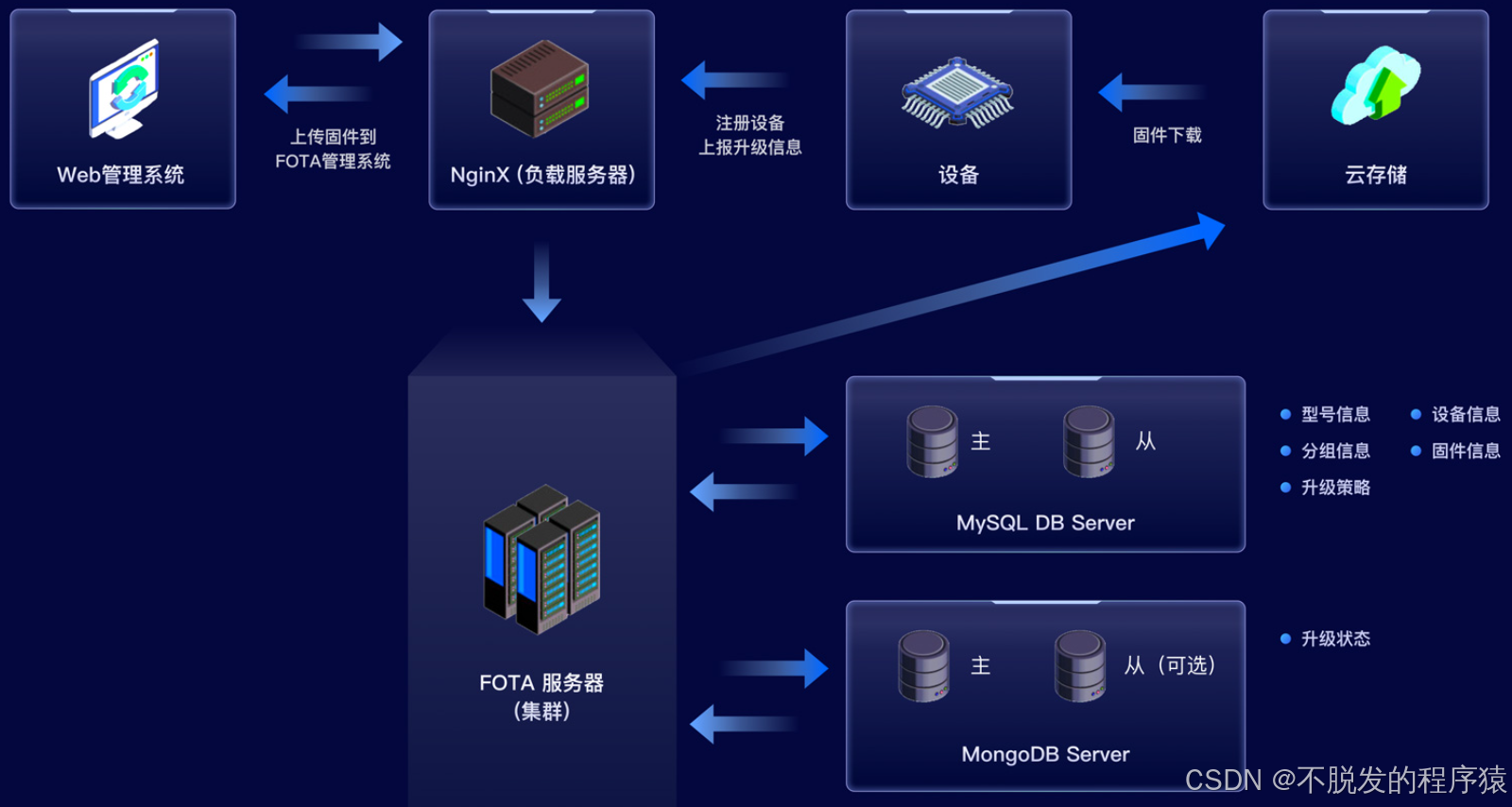

固件升级（Firmware Over-The-Air，FOTA）对于 NB-IoT 嵌入式产品来说至关重要 。通过 FOTA，开发者可以远程修复产品中存在的 bug，升级新的功能，更新安全补丁，从而延长产品的生命周期。然而，NB-IoT 网络的低带宽特性给 FOTA 带来了挑战，升级过程可能会非常耗时，并且容易因为网络不稳定等原因导致升级失败 。为了解决这个问题，可以采用差分升级（delta update）的方式，即只传输固件的差异部分，从而显著减少需要传输的数据量 。
在 FOTA 过程中，安全性也是一个非常重要的考虑因素。开发者需要采取措施保证固件的完整性和安全性，防止固件在传输过程中被恶意篡改 。例如，可以对固件进行数字签名，确保其来源可信。此外，为了防止因升级失败导致设备不可用，还需要设计完善的失败回滚机制，使得设备在升级失败后能够恢复到之前的稳定版本 。一个典型的开发陷阱是 FOTA 策略考虑不周，例如升级包过大、升级过程中没有断点续传机制，或者缺乏失败回滚机制，这可能导致大规模设备升级失败，最终需要人工到现场进行维护。
为了避免这些陷阱，开发者需要在项目初期进行充分的技术评估和风险分析，深入理解 NB-IoT 的技术特性和局限性。在硬件设计阶段，仔细选择合适的模块，优化天线设计和 PCB 布局，设计高效的电源管理方案，并确保 SIM 卡接口的可靠性。在软件开发阶段，选择合适的通信协议栈，合理配置和管理低功耗模式，优化数据传输效率，并实现安全的 FOTA 策略。在网络连接和部署阶段，务必与运营商进行充分的沟通和合作，了解目标区域的网络覆盖情况，并进行充分的兼容性测试。在安全方面，从数据加密、设备认证到固件保护，都需要采取全面的安全措施。
