《Python星球日记》 第54天：卷积神经网络进阶

news 2025/5/11 7:48:06

名人说：路漫漫其修远兮，吾将上下而求索。—— 屈原《离骚》
创作者：Code_流苏(CSDN)（一个喜欢古诗词和编程的Coder😊）

目录

    • 一、深度CNN架构解析
      • 1. LeNet-5（1998）
      • 2. AlexNet（2012）
      • 3. VGG（2014）
      • 4. ResNet（2015）
      • 5. CNN架构演化与对比
    • 二、数据增强技术
      • 1. 数据增强的核心原理
      • 2. 常见的数据增强技术
        • 几何变换
        • 颜色和强度变换
      • 3. 使用Keras实现数据增强
      • 4. 数据增强的最佳实践
    • 三、Dropout与Batch Normalization
      • 1. Dropout技术
        • 工作原理
        • Dropout的优势
        • 使用建议
      • 2. Batch Normalization
        • 工作原理
        • Batch Normalization的优势
        • 使用建议
      • 3. Dropout与BN的结合使用
    • 四、CIFAR-10图像分类实战
      • 1. 数据集介绍
      • 2. 数据预处理
      • 3. 构建ResNet模型
      • 4. 模型训练与评估
      • 5. 结果可视化
      • 6. 可视化特征图
    • 五、总结与展望
      • 学习资源
      • 下一步学习方向

👋 专栏介绍： Python星球日记专栏介绍（持续更新ing）
✅ 上一篇： 《Python星球日记》 第53天：卷积神经网络（CNN）入门

欢迎来到Python星球的第54天！🪐

昨天我们学习了卷积神经网络的基础知识，今天我们将深入探索更高级的CNN架构和技术，这些知识将帮助你构建更强大、更准确的图像识别模型。

一、深度CNN架构解析

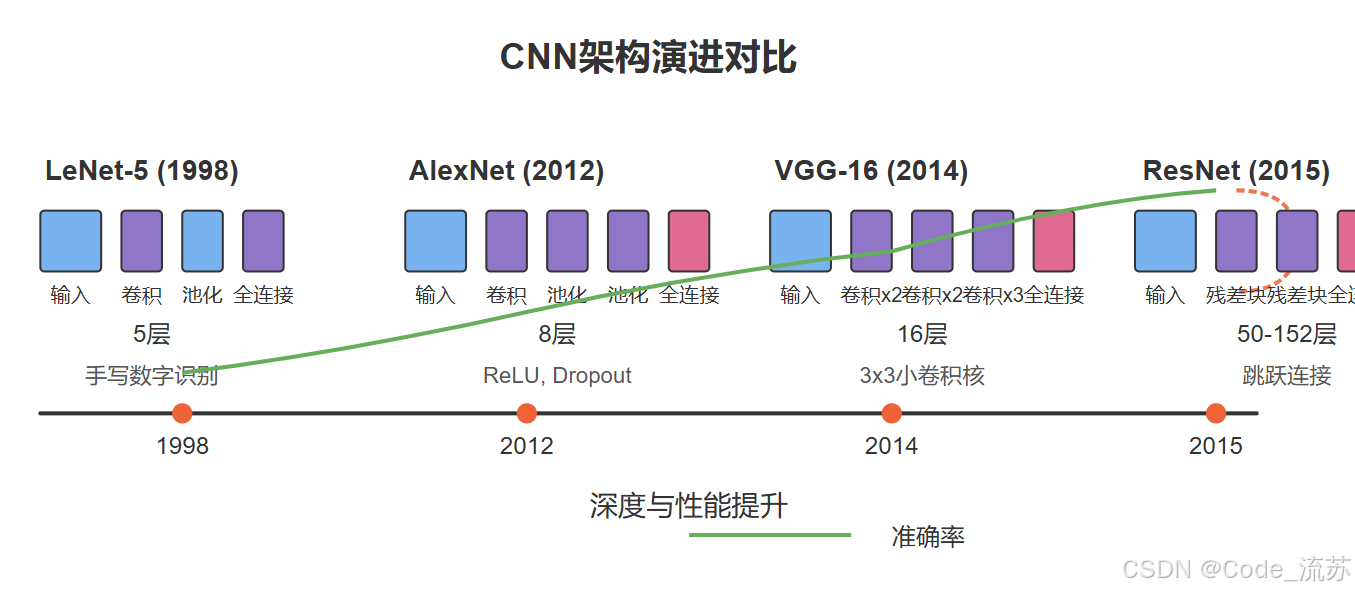

随着深度学习的发展，卷积神经网络的架构也变得越来越复杂和强大。让我们来了解几个里程碑式的CNN架构。

在这里插入图片描述

1. LeNet-5（1998）

LeNet-5是由Yann LeCun开发的最早的CNN架构之一，主要用于手写数字识别。

LeNet-5 虽然结构简单，但奠定了现代CNN的基础，包含了卷积层、池化层和全连接层的组合。它的设计思想是通过卷积提取特征，通过池化减少参数，最后通过全连接层进行分类。

2. AlexNet（2012）

AlexNet是深度学习复兴的标志性架构，在2012年的ImageNet竞赛中以显著优势获胜。

AlexNet的主要创新点：

  • 使用ReLU激活函数替代传统的Sigmoid，减缓了梯度消失问题
  • 引入Dropout来防止过拟合
  • 使用GPU加速训练，这使得更深的网络成为可能
  • 数据增强技术的广泛应用

3. VGG（2014）

VGG网络由牛津大学Visual Geometry Group提出，以其简洁统一的结构著称。

VGG的主要特点：

  • 使用小尺寸卷积核（3×3）替代大尺寸卷积核，通过叠加多层实现更大的感受野
  • 网络结构统一，易于理解和扩展
  • 具有多个变体（VGG-16, VGG-19等），深度不同
  • 参数量大，需要更多的计算资源

4. ResNet（2015）

残差网络(ResNet)解决了深度网络训练中的梯度消失/爆炸问题，使得训练超过100层的网络成为可能。

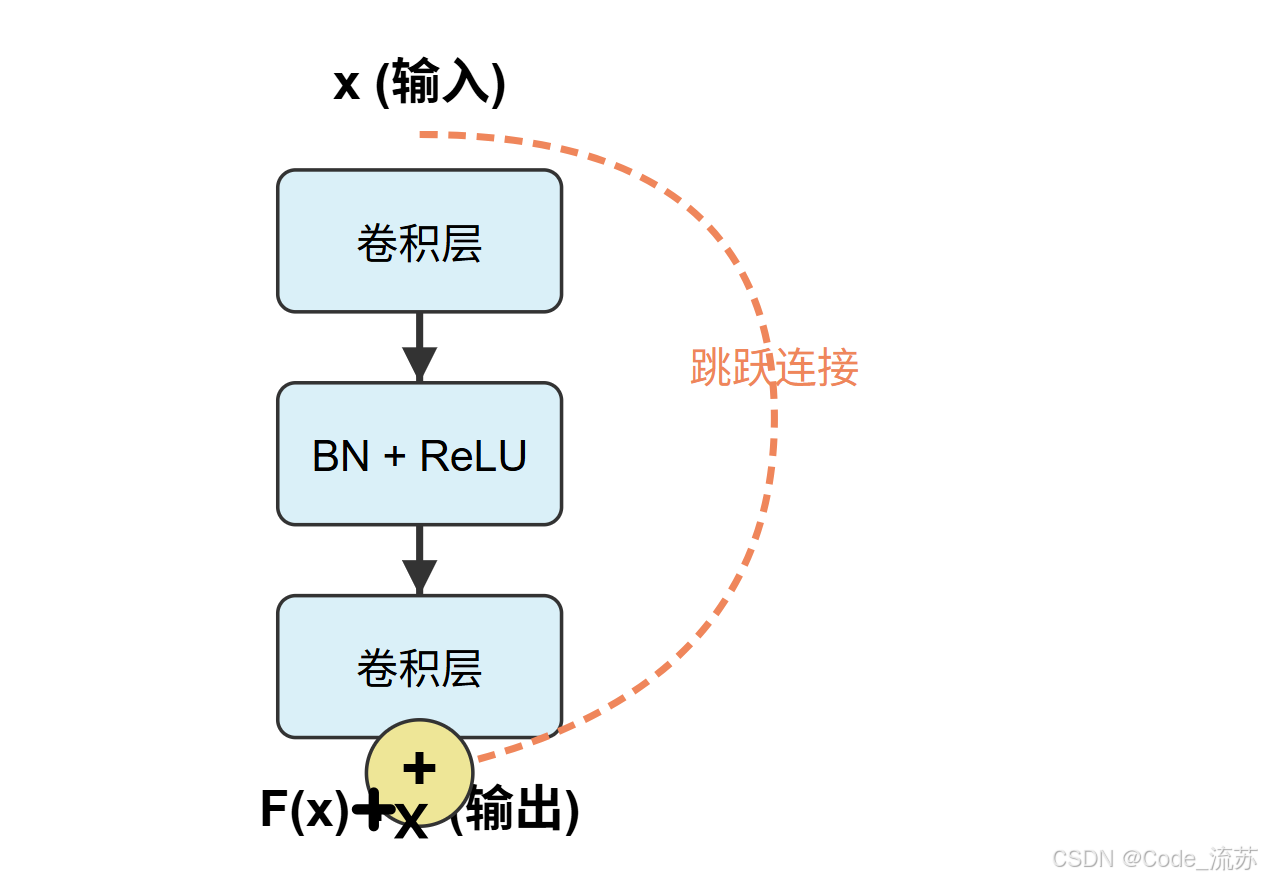

ResNet的核心创新是引入了残差块(Residual Block)，它通过添加跳跃连接(Skip Connection)，允许信息直接从前层传递到后层，大大缓解了梯度消失问题。

在这里插入图片描述

残差块的数学表达式为: F(x) + x，其中F(x)是需要学习的残差映射，x是输入特征。这种简单而优雅的设计使网络能够学习残差而非完整映射，大大简化了训练过程。

5. CNN架构演化与对比

随着时间的推移，CNN架构变得越来越深，性能也越来越强：

网络名称年份层数参数量Top-5错误率(ImageNet)主要创新点
LeNet-51998560K-基础CNN结构
AlexNet2012862M15.3%ReLU, Dropout, 数据增强
VGG-16201416138M7.3%小卷积核堆叠, 统一结构
ResNet-5020155025.6M3.6%残差连接
ResNet-152201515260M3.57%超深网络

我们可以看到，深度增加的同时，现代网络通过特殊设计（如残差连接）实现了参数量的相对控制。

二、数据增强技术

数据增强是解决过拟合和提高模型泛化能力的重要技术，尤其在训练数据有限的情况下。

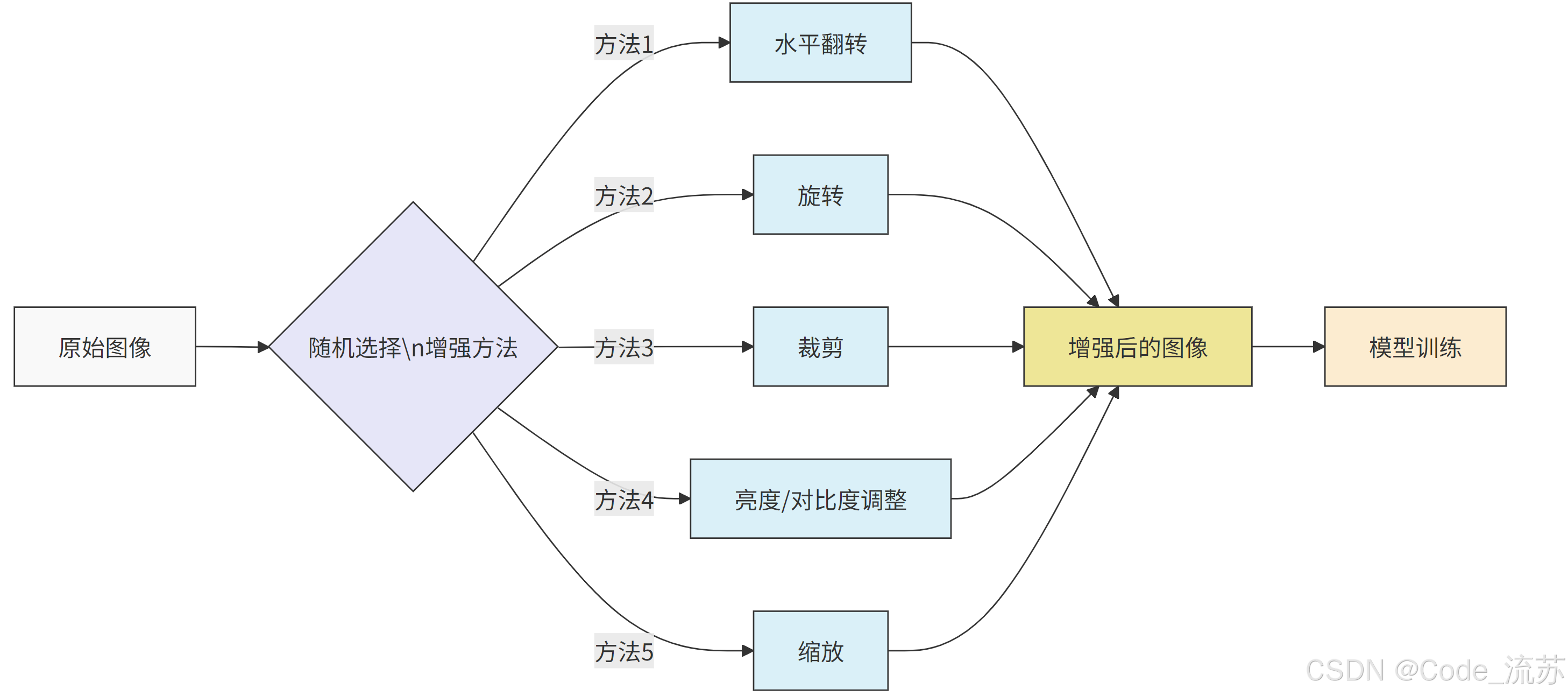

1. 数据增强的核心原理

在这里插入图片描述

数据增强通过对原始图像进行各种变换，生成新的训练样本，从而：

  • 扩大训练集规模
  • 增加数据多样性
  • 提高模型对各种变化的鲁棒性
  • 减少过拟合

2. 常见的数据增强技术

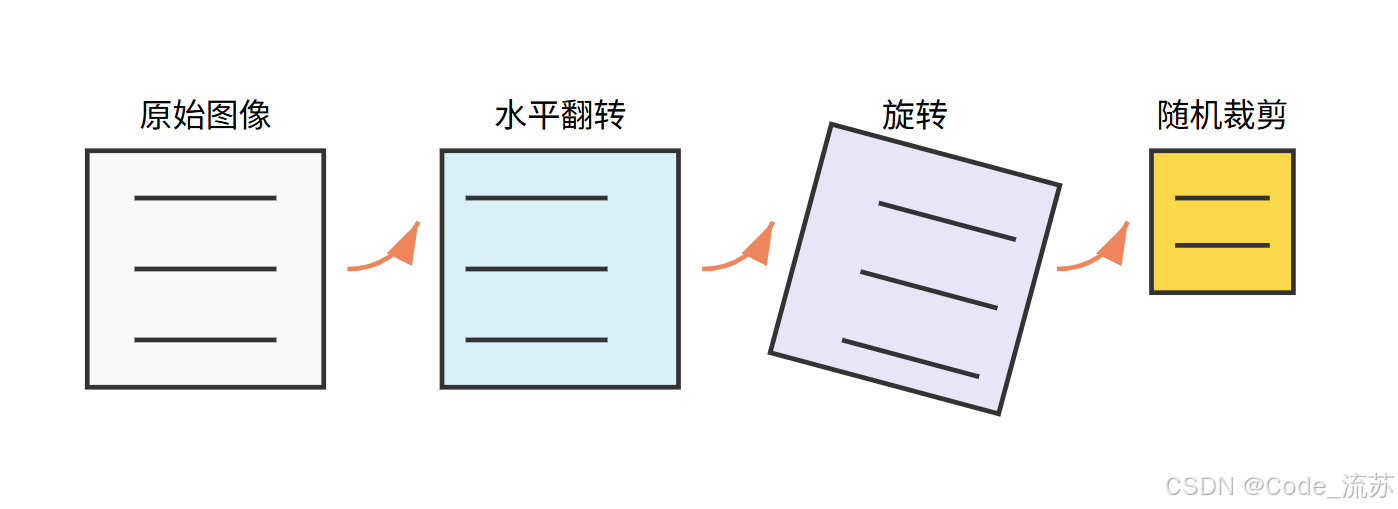

几何变换

在这里插入图片描述

  1. 水平翻转（Horizontal Flip）

    • 将图像左右翻转
    • 特别适合对称物体，如人脸、车辆等
    • 代码实现：tf.image.flip_left_right(image)

  2. 旋转（Rotation）

    • 将图像按一定角度旋转
    • 通常使用较小的角度（如±15°）避免信息丢失
    • 代码实现：tf.image.rot90(image, k=1) (旋转90度)

  3. 随机裁剪（Random Crop）

    • 从原图中随机裁剪一部分作为训练样本
    • 能够强制模型关注图像的不同部分
    • 代码实现：tf.image.random_crop(image, [height, width, 3])
颜色和强度变换

  1. 亮度和对比度调整

    • 随机改变图像的亮度和对比度
    • 提高模型对不同光照条件的适应能力
    • 代码实现：
      # 随机调整亮度
image = tf.image.random_brightness(image, max_delta=0.2)
# 随机调整对比度
image = tf.image.random_contrast(image, lower=0.8, upper=1.2)

  2. 色调和饱和度调整

    • 改变图像的色调和饱和度
    • 增强模型对颜色变化的鲁棒性
    • 代码实现：
      # 随机调整色调
image = tf.image.random_hue(image, max_delta=0.2)
# 随机调整饱和度
image = tf.image.random_saturation(image, lower=0.5, upper=1.5)

在这里插入图片描述

3. 使用Keras实现数据增强

Keras提供了便捷的ImageDataGenerator类来实现数据增强：

from tensorflow.keras.preprocessing.image import ImageDataGenerator# 创建数据增强器
data_augmentation = ImageDataGenerator(rotation_range=15,       # 旋转范围（0-180）width_shift_range=0.1,   # 水平平移范围height_shift_range=0.1,  # 垂直平移范围horizontal_flip=True,    # 水平翻转zoom_range=0.1,          # 缩放范围shear_range=0.1,         # 剪切变换范围brightness_range=[0.8, 1.2], # 亮度调整范围fill_mode='nearest'      # 填充模式
)# 应用到训练数据
train_generator = data_augmentation.flow(x_train, y_train,batch_size=32
)# 训练模型
model.fit(train_generator,steps_per_epoch=len(x_train) // 32,epochs=50
)

4. 数据增强的最佳实践

  • 保持标签一致性：确保增强后的图像仍然与原来的标签相符
  • 适度使用：过度增强可能引入不必要的噪声
  • 领域相关：根据特定任务选择合适的增强方法（例如医学图像可能不适合颜色变换）
  • 实时增强：在训练过程中动态生成增强图像，而不是预先生成
  • 验证集不增强：只对训练集应用数据增强，验证集保持原样以准确评估模型性能

三、Dropout与Batch Normalization

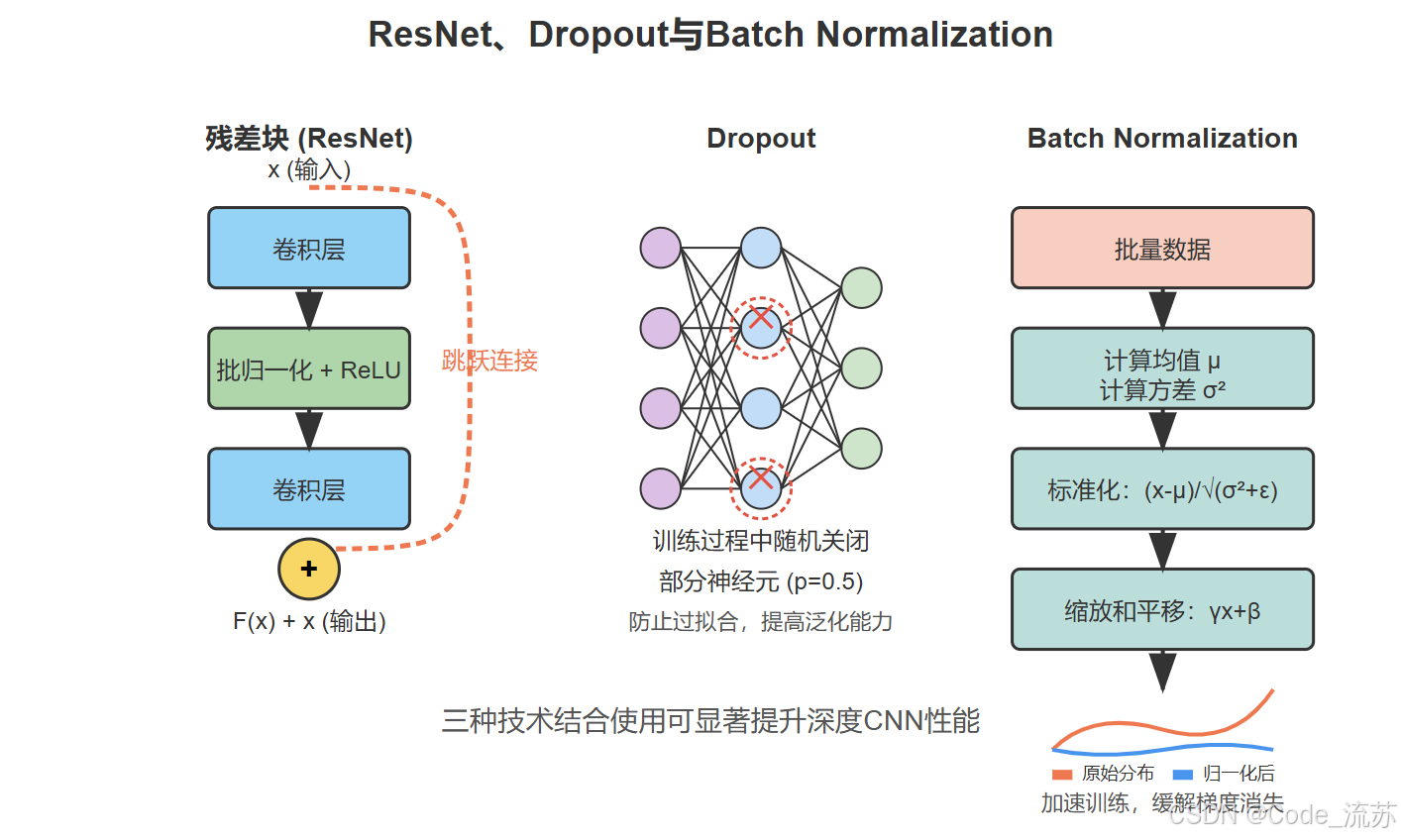

在深度神经网络中，Dropout和Batch Normalization是两种重要的正则化和优化技术。

在这里插入图片描述

1. Dropout技术

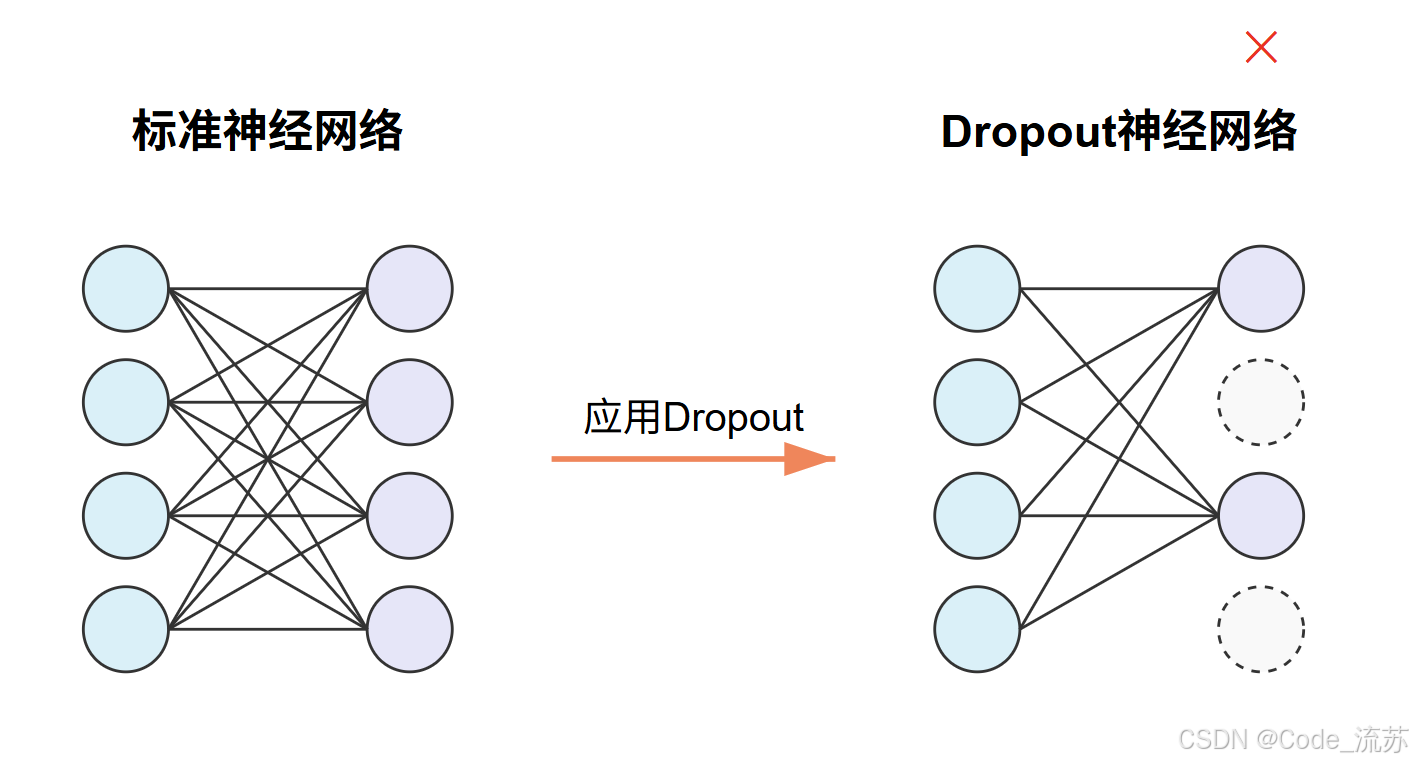

Dropout是一种简单而有效的正则化技术，主要用于防止神经网络过拟合。

在这里插入图片描述

工作原理

Dropout在训练过程中随机关闭(设置为0)一定比例的神经元，强制网络学习更加鲁棒的特征表示。具体来说：

  1. 训练阶段：以概率p随机断开神经元连接

    # Dropout层，p=0.5表示有50%的神经元会被随机关闭
model.add(Dropout(0.5))

  2. 测试阶段：所有神经元都参与计算，但输出会乘以(1-p)进行缩放，以补偿训练时丢弃的神经元

Dropout的优势
  • 防止过拟合：通过随机丢弃神经元，避免网络对训练数据的过度记忆
  • 提高鲁棒性：迫使网络学习多样化的特征，不依赖于特定的神经元组合
  • 实现了集成学习：相当于同时训练多个不同的子网络，并在测试时进行平均
  • 降低神经元间的共适应性：防止神经元之间形成强依赖关系
使用建议
  • 合适的丢弃率：通常设置为0.2-0.5，较大的网络可以使用较高的丢弃率
  • 放置位置：一般放在全连接层之后，卷积层之后较少使用
  • 不在测试时使用：测试阶段应关闭Dropout功能

2. Batch Normalization

Batch Normalization (BN)是一种网络层，用于标准化每一层的输入，从而加速训练过程并提高模型性能。

工作原理

Batch Normalization通过以下步骤对每个mini-batch的特征进行标准化：

  1. 计算批次均值：μᵦ = (1/m) Σᵢ₌₁ᵐ xᵢ
  2. 计算批次方差：σ²ᵦ = (1/m) Σᵢ₌₁ᵐ (xᵢ - μᵦ)²
  3. 标准化：x̂ᵢ = (xᵢ - μᵦ) / √(σ²ᵦ + ε)，其中ε是一个小常数，防止除零
  4. 缩放和偏移：yᵢ = γ · x̂ᵢ + β，其中γ和β是可学习的参数

在Keras中的实现：

from tensorflow.keras.layers import BatchNormalizationmodel.add(Conv2D(64, (3, 3), activation='relu'))
model.add(BatchNormalization())
Batch Normalization的优势
  • 加速训练：通过标准化每层的输入，减少了内部协变量偏移，使得优化过程更加稳定
  • 允许更高的学习率：归一化后的数据不容易产生梯度爆炸或消失
  • 减少过拟合：具有一定的正则化效果，因为每个mini-batch的统计量有微小波动
  • 降低对初始化的敏感性：减轻了权重初始化对模型训练的影响
  • 减少对Dropout的依赖：在某些情况下，BN可以部分替代Dropout的功能
使用建议
  • 放置位置：一般放在卷积层或全连接层之后，激活函数之前
  • 与激活函数的关系：
    # 推荐方式：Conv -> BN -> ReLU
model.add(Conv2D(64, (3, 3)))
model.add(BatchNormalization())
model.add(Activation('relu'))
  • 小批量大小：BN对较小的批量大小效果不佳，建议使用>=32的批量大小
  • 推理阶段：测试时使用整个训练集的均值和方差，而不是批次统计量

3. Dropout与BN的结合使用

Dropout和Batch Normalization通常可以结合使用，但需要注意顺序：

model.add(Conv2D(64, (3, 3)))
model.add(BatchNormalization())
model.add(Activation('relu'))
model.add(Dropout(0.3))  # 在激活函数之后应用Dropout

研究表明，将BN放在激活函数前，将Dropout放在激活函数后效果最佳。

四、CIFAR-10图像分类实战

CIFAR-10是一个包含60,000张32×32彩色图像的数据集，分为10个类别，每类6,000张图像。这是一个很好的CNN进阶练习数据集。

1. 数据集介绍

CIFAR-10的10个类别包括：飞机、汽车、鸟、猫、鹿、狗、青蛙、马、船和卡车。

# 加载CIFAR-10数据集
from tensorflow.keras.datasets import cifar10(x_train, y_train), (x_test, y_test) = cifar10.load_data()# 查看数据集形状
print(f"训练集: {x_train.shape}, {y_train.shape}")
print(f"测试集: {x_test.shape}, {y_test.shape}")

2. 数据预处理

import numpy as np
from tensorflow.keras.utils import to_categorical# 数据归一化
x_train = x_train.astype('float32') / 255.0
x_test = x_test.astype('float32') / 255.0# 对标签进行one-hot编码
y_train = to_categorical(y_train, 10)
y_test = to_categorical(y_test, 10)# 创建数据增强器
from tensorflow.keras.preprocessing.image import ImageDataGeneratordatagen = ImageDataGenerator(rotation_range=15,width_shift_range=0.1,height_shift_range=0.1,horizontal_flip=True,zoom_range=0.1
)# 将数据增强器应用于训练数据
datagen.fit(x_train)

3. 构建ResNet模型

让我们实现一个基于ResNet的深度CNN模型来分类CIFAR-10图像：

from tensorflow.keras.models import Model
from tensorflow.keras.layers import Input, Conv2D, BatchNormalization, Activation
from tensorflow.keras.layers import MaxPooling2D, AveragePooling2D, Flatten, Dense, add, Dropoutdef residual_block(x, filters, kernel_size=3, stride=1, conv_shortcut=False):"""残差块的实现"""shortcut = xif conv_shortcut:shortcut = Conv2D(filters, 1, strides=stride)(shortcut)shortcut = BatchNormalization()(shortcut)# 第一个卷积块x = Conv2D(filters, kernel_size, strides=stride, padding='same')(x)x = BatchNormalization()(x)x = Activation('relu')(x)# 第二个卷积块x = Conv2D(filters, kernel_size, padding='same')(x)x = BatchNormalization()(x)# 添加跳跃连接x = add([x, shortcut])x = Activation('relu')(x)return xdef build_resnet_model(input_shape, num_classes):"""构建ResNet模型"""inputs = Input(shape=input_shape)# 初始卷积层x = Conv2D(32, 3, padding='same')(inputs)x = BatchNormalization()(x)x = Activation('relu')(x)# 残差块x = residual_block(x, 32)x = residual_block(x, 32)x = residual_block(x, 64, stride=2, conv_shortcut=True)x = residual_block(x, 64)x = residual_block(x, 128, stride=2, conv_shortcut=True)x = residual_block(x, 128)# 全局平均池化x = AveragePooling2D(pool_size=4)(x)x = Flatten()(x)x = Dense(256)(x)x = BatchNormalization()(x)x = Activation('relu')(x)x = Dropout(0.5)(x)# 输出层outputs = Dense(num_classes, activation='softmax')(x)model = Model(inputs=inputs, outputs=outputs)return model# 构建模型
model = build_resnet_model((32, 32, 3), 10)# 编译模型
model.compile(optimizer='adam',loss='categorical_crossentropy',metrics=['accuracy']
)# 打印模型结构
model.summary()

4. 模型训练与评估

from tensorflow.keras.callbacks import ModelCheckpoint, LearningRateScheduler, ReduceLROnPlateau# 学习率调度器
def lr_schedule(epoch):lr = 0.001if epoch > 75:lr *= 0.1if epoch > 100:lr *= 0.1return lrlr_scheduler = LearningRateScheduler(lr_schedule)# 学习率自动调整
reduce_lr = ReduceLROnPlateau(monitor='val_loss', factor=0.2, patience=5, min_lr=0.00001
)# 模型保存
checkpoint = ModelCheckpoint('best_resnet_cifar10.h5',monitor='val_accuracy',save_best_only=True,mode='max'
)# 训练模型
batch_size = 64
epochs = 120history = model.fit(datagen.flow(x_train, y_train, batch_size=batch_size),steps_per_epoch=len(x_train) // batch_size,epochs=epochs,validation_data=(x_test, y_test),callbacks=[lr_scheduler, reduce_lr, checkpoint]
)# 加载最佳模型
from tensorflow.keras.models import load_model
best_model = load_model('best_resnet_cifar10.h5')# 评估模型
score = best_model.evaluate(x_test, y_test)
print(f"测试集准确率: {score[1]*100:.2f}%")

5. 结果可视化

import matplotlib.pyplot as plt# 绘制训练历史
plt.figure(figsize=(12, 4))# 准确率曲线
plt.subplot(1, 2, 1)
plt.plot(history.history['accuracy'], label='训练准确率')
plt.plot(history.history['val_accuracy'], label='验证准确率')
plt.title('模型准确率')
plt.xlabel('Epoch')
plt.ylabel('准确率')
plt.legend()# 损失曲线
plt.subplot(1, 2, 2)
plt.plot(history.history['loss'], label='训练损失')
plt.plot(history.history['val_loss'], label='验证损失')
plt.title('模型损失')
plt.xlabel('Epoch')
plt.ylabel('损失')
plt.legend()plt.tight_layout()
plt.show()# 混淆矩阵
from sklearn.metrics import confusion_matrix
import seaborn as sns# 预测测试集
y_pred = best_model.predict(x_test)
y_pred_classes = np.argmax(y_pred, axis=1)
y_true = np.argmax(y_test, axis=1)# 计算混淆矩阵
cm = confusion_matrix(y_true, y_pred_classes)# 绘制混淆矩阵
plt.figure(figsize=(10, 8))
class_names = ['飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车']
sns.heatmap(cm, annot=True, fmt='d', cmap='Blues', xticklabels=class_names, yticklabels=class_names)
plt.title('混淆矩阵')
plt.ylabel('真实标签')
plt.xlabel('预测标签')
plt.show()

6. 可视化特征图

查看卷积层提取的特征，帮助我们理解CNN的工作原理：

import tensorflow as tf# 创建一个模型，用于提取中间层特征
layer_outputs = [layer.output for layer in model.layers if isinstance(layer, tf.keras.layers.Conv2D)]
activation_model = tf.keras.models.Model(inputs=model.input, outputs=layer_outputs)# 选择一张测试图像
img_index = 12
test_img = x_test[img_index:img_index+1]# 获取特征图
activations = activation_model.predict(test_img)# 显示原始图像
plt.figure(figsize=(6, 6))
plt.imshow(x_test[img_index])
plt.title(f"原始图像: {class_names[y_true[img_index]]}")
plt.axis('off')
plt.show()# 可视化前两个卷积层的特征图
plt.figure(figsize=(15, 8))
for i in range(2):feature_maps = activations[i]n_features = min(16, feature_maps.shape[-1])  # 最多显示16个特征图for j in range(n_features):plt.subplot(2, 8, i*8+j+1)plt.imshow(feature_maps[0, :, :, j], cmap='viridis')plt.axis('off')if j == 0:plt.title(f"卷积层 {i+1}")plt.tight_layout()
plt.show()

五、总结与展望

在本文中，我们深入探讨了卷积神经网络的进阶内容。我们学习了从LeNet到ResNet的经典CNN架构演化，了解了数据增强的重要性和实现方法，掌握了Dropout和Batch Normalization的工作原理，并通过CIFAR-10图像分类任务进行了实践。

这些进阶知识将帮助你构建更强大、更准确的卷积神经网络模型。随着深度学习的不断发展，CNN架构也在不断创新，如MobileNet（轻量级网络）、EfficientNet（自动缩放网络）等，这些都是值得进一步探索的方向。

学习资源

  1. 论文：

    • Deep Residual Learning for Image Recognition (ResNet)
    • Batch Normalization: Accelerating Deep Network Training by Reducing Internal Covariate Shift

  2. 课程：

    • 吴恩达的深度学习课程（Coursera）
    • CS231n: Convolutional Neural Networks for Visual Recognition（斯坦福）

  3. 书籍：

    • 《Deep Learning》by Ian Goodfellow, Yoshua Bengio, and Aaron Courville

下一步学习方向

  • 迁移学习：利用预训练模型加速新任务的学习
  • 目标检测：YOLO、SSD、Faster R-CNN等算法
  • 语义分割：U-Net、DeepLab等架构
  • 生成对抗网络(GANs)：用于图像生成和风格迁移

希望本文对你理解卷积神经网络的进阶内容有所帮助。在下一篇文章中，我们将探索更多深度学习的前沿技术！

祝你学习愉快，Python星球的探索者！👨‍🚀🌠

创作者：Code_流苏(CSDN)（一个喜欢古诗词和编程的Coder😊）
如果你对今天的内容有任何问题，或者想分享你的学习心得，欢迎在评论区留言讨论！
