通信阵列波导性能提升难？OAS 软件助力精准解决

几何阵列波导案例

简介

在现代光学系统的设计与分析中，精确模拟光信号的传输与变换过程至关重要。阵列波导结构作为一种在光通信、光传感等领域广泛应用的光学组件，其性能优化依赖于先进的光学模拟工具。本案例旨在展示如何运用 OAS 光学软件对一般的几何阵列波导结构进行模拟分析，深入理解光信号在该结构中的传输特性。

OAS 软件在案例中的应用

模型构建

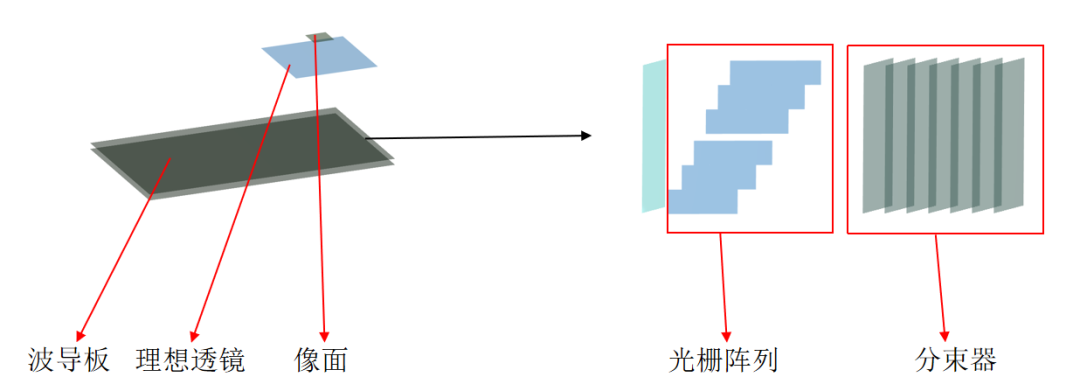

在 OAS 软件中，首先依据实际的阵列波导结构尺寸，精确构建几何模型。定义光栅阵列的周期、槽深等参数，确保准确模拟光的衍射过程。对于波导板，设定其长度、宽度、高度以及波导的折射率分布等参数，以准确描述光在波导中的传输。分束器的透过率则根据设计要求，逐一进行参数设置。理想透镜的焦距等关键参数也按照实际使用情况进行输入，从而构建出完整且精确的阵列波导光学模型。

参数设置

在软件中精确设定其折射率随波长的变化关系。对于分束器，根据其设计的透过率曲线，在软件中定义相应的光学薄膜参数，以实现准确的分光效果模拟。理想透镜则选用光学性能稳定的材料，并设定其折射率等参数，保证聚焦效果的准确模拟。同时，考虑到实际光学系统中可能存在的吸收与散射损耗，对各光学元件的吸收系数等参数进行合理设置。

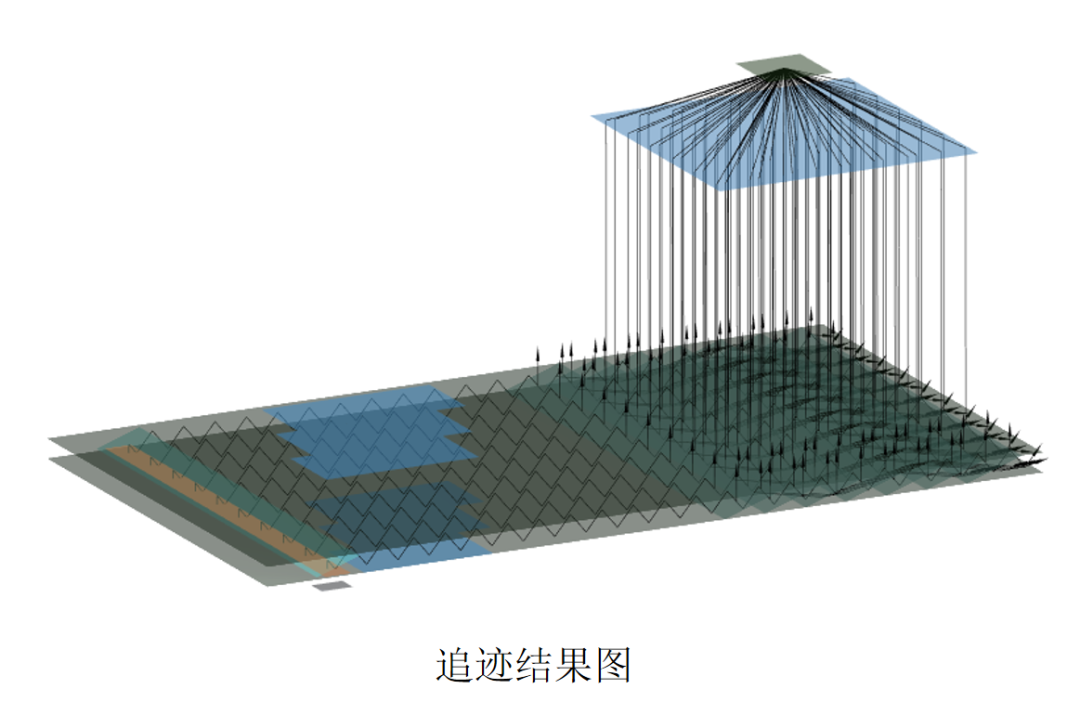

光线追迹设置

设置光线的初始条件，包括入射光线的波长范围、光强分布、入射角等。为了获得准确且具有统计意义的结果，设置足够数量的光线进行追迹，以全面反映光在阵列波导结构中的传输特性。同时，根据实际需求，选择合适的光线追迹算法，确保模拟过程的高效与准确。

案例结果分析

光强模拟结果

通过 OAS 软件的模拟，得到了探测面上的光强分布。从结果可以清晰地看到，不同透过率的分束器对光强进行了有效的调制，在探测面上形成了预期的光强分布图案。与理论计算结果对比，模拟得到的光强分布在主要特征上高度吻合，验证了模拟的准确性。通过分析光强分布的细节，能够进一步优化分束器的透过率设计，以满足特定的光学应用需求，例如在光通信中实现更高效的信号分插复用。

传输损耗分析

OAS 软件在模拟过程中，能够统计光信号在整个阵列波导结构中的传输损耗。分析结果表明，波导传输过程中的损耗主要来源于材料吸收与波导表面散射。通过调整波导材料的纯度以及优化波导表面的制作工艺，可以有效降低传输损耗。这一模拟结果为实际的阵列波导器件制造提供了重要的参考依据，有助于提高器件的光学性能与传输效率。

总结

本案例通过运用 OAS 光学软件对几何阵列波导结构进行模拟分析，清晰地展示了光信号在该结构中的传输过程。这充分体现了 OAS 软件在复杂光学结构模拟分析中的强大功能与应用价值，为相关光学器件的设计与制造提供了重要的技术支持，有助于推动光通信、光传感等领域的技术发展。
