一、图像形态学基础回顾

1.1 形态学操作的核心概念

图像形态学（Mathematical Morphology）是图像处理领域的重要理论基础，诞生于1960年代的法国，最初用于分析地质结构。其核心思想是通过特定的结构元素（Structuring Element）对图像进行探测和变换，主要包含四大基本操作：

膨胀（Dilation）
腐蚀（Erosion）
开运算（Opening）
闭运算（Closing）

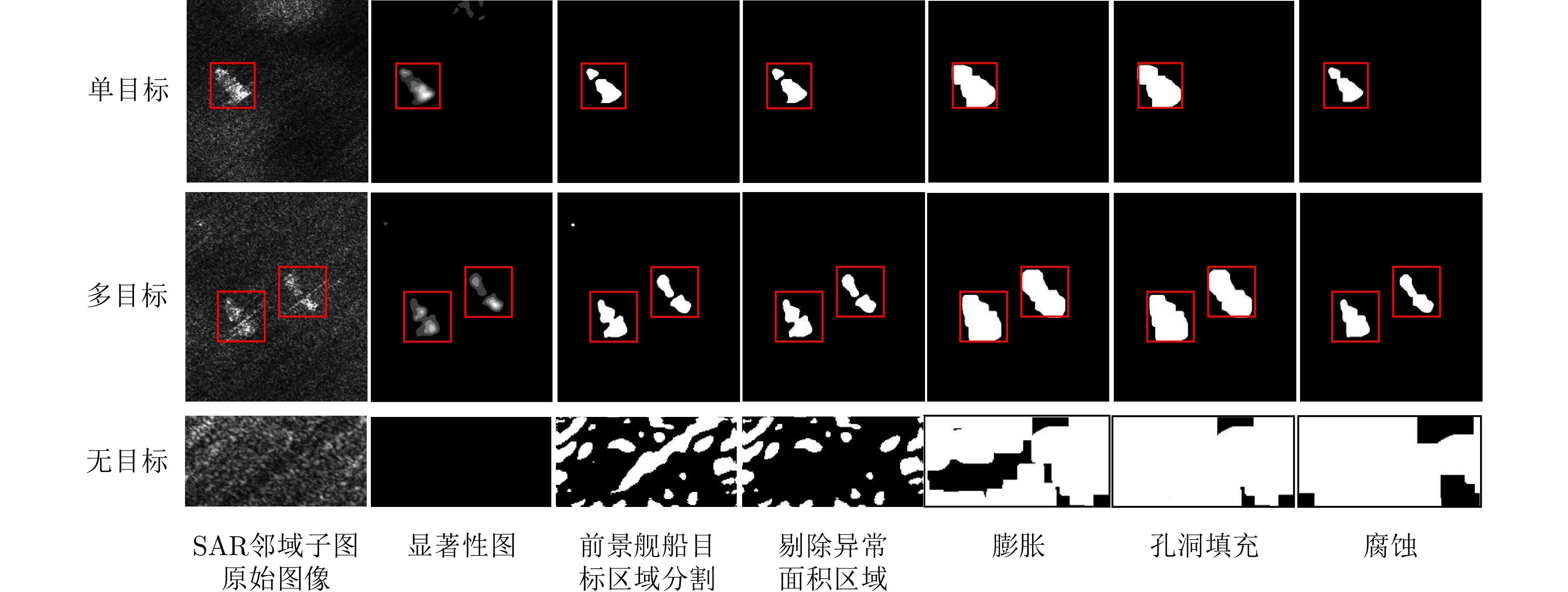

1.2 膨胀与腐蚀的数学表达

设A为原始图像，B为结构元素：

膨胀运算（区域扩张）：

腐蚀运算（区域收缩）：

1.3 结构元素的选择艺术

结构元素的形状和尺寸直接影响形态学效果：

形状类型	适用场景	OpenCV创建方法
矩形	常规边缘检测	cv2.getStructuringElement(0)
椭圆	自然形状物体处理	cv2.getStructuringElement(1)
十字形	细长结构增强	cv2.getStructuringElement(2)

二、形态学梯度深度解析

2.1 数学定义与直观理解

形态学梯度（Morphological Gradient）定义为膨胀结果与腐蚀结果的差值：

这个差分运算能够有效突出显示物体的边界区域，其物理意义可以理解为：通过膨胀扩展物体边界，通过腐蚀收缩物体边界，两者的差异恰好反映了物体的轮廓信息。

2.2 与传统边缘检测对比

检测方法	原理	优势	局限性
Sobel算子	一阶微分近似	计算效率高	对噪声敏感
Canny边缘检测	多阶段优化检测	边缘连接性好	参数调节复杂
形态学梯度	形态学运算差分	抗噪性强，保留结构特征	边缘较粗

三、OpenCV实现详解

3.1 核心API说明

OpenCV提供了cv2.morphologyEx()函数实现形态学梯度：

cv2.morphologyEx(src, op, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]])

关键参数解析：

op: 设置为cv2.MORPH_GRADIENT
kernel: 结构元素，推荐使用3x3或5x5尺寸
iterations: 通常保持默认1次迭代

3.2 完整实现示例

import cv2
import numpy as np
import matplotlib.pyplot as plt# 读取图像并转换为灰度图
img = cv2.imread('sample.jpg', 0)# 创建结构元素
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))# 形态学梯度计算
gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)# 结果可视化
plt.figure(figsize=(12,6))
plt.subplot(121), plt.imshow(img, cmap='gray'), plt.title('Original')
plt.subplot(122), plt.imshow(gradient, cmap='gray'), plt.title('Morphological Gradient')
plt.show()

四、参数优化与效果对比

4.1 结构元素尺寸的影响

通过实验分析不同kernel尺寸的处理效果：

尺寸	边缘粗细	细节保留	噪声敏感度
3x3	精细	好	较高
5x5	适中	较好	中等
7x7	粗大	一般	低

4.2 多尺度形态学梯度

结合多尺度分析提升检测效果：

gradient_3 = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, (3,3))
gradient_5 = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, (5,5))
combined = cv2.addWeighted(gradient_3, 0.5, gradient_5, 0.5, 0)

五、典型应用场景剖析

5.1 工业零件尺寸检测

在自动化质检中，形态学梯度可用于精确测量零件尺寸：

# 预处理流程
blur = cv2.GaussianBlur(img, (5,5), 0)
_, thresh = cv2.threshold(blur, 0, 255, cv2.THRESH_BINARY+cv2.THRESH_OTSU)
gradient = cv2.morphologyEx(thresh, cv2.MORPH_GRADIENT, (3,3))# 轮廓检测
contours, _ = cv2.findContours(gradient, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

5.2 医学影像血管增强

处理视网膜血管图像时的特殊处理：

# CLAHE对比度增强
clahe = cv2.createCLAHE(clipLimit=3.0, tileGridSize=(8,8))
cl1 = clahe.apply(img)# 各向异性扩散滤波
# ...（此处添加扩散滤波代码）# 多结构元素梯度融合
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (3,3))
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
gradient = cv2.add(cv2.morphologyEx(cl1, cv2.MORPH_GRADIENT, kernel_cross),cv2.morphologyEx(cl1, cv2.MORPH_GRADIENT, kernel_rect)
)

5.3 文档边缘修复

处理扫描文档时的边缘增强：

# 自适应阈值处理
thresh = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C,cv2.THRESH_BINARY_INV, 11, 2)# 形态学梯度边缘检测
gradient = cv2.morphologyEx(thresh, cv2.MORPH_GRADIENT, (5,5))# 边缘连接处理
kernel_v = np.array([[1,1,1,1,1]]).T
gradient = cv2.morphologyEx(gradient, cv2.MORPH_CLOSE, kernel_v)

六、进阶技巧与注意事项

6.1 梯度方向性增强

通过组合不同方向的结构元素实现定向边缘检测：

# 创建水平方向结构元素
kernel_h = np.array([[1,1,1,1,1]])# 创建垂直方向结构元素
kernel_v = kernel_h.T# 计算方向梯度
gradient_h = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel_h)
gradient_v = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel_v)# 合成全方向梯度
gradient = cv2.addWeighted(gradient_h, 0.5, gradient_v, 0.5, 0)
