USB学习【4】协议层数据格式

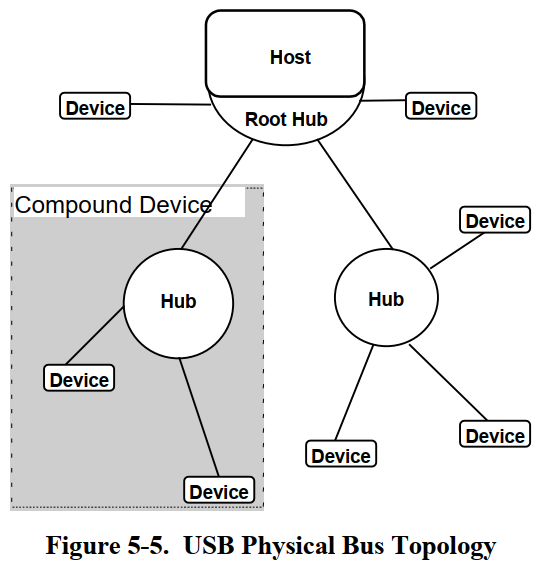

1. 硬件拓扑结构

这篇文章，只要知道，一个USB口可以连接很多USB设备即可，后面写设备描述符的时候，会继续深入下去。

2. 协议层

在单片机中的世界里面，数据的传输是一个矢量，有方向，有起点，有重点，毕竟编程是一个很机械的东西，没有这三个指标，传输没办法完成，通俗的讲法是，主，客是谁？

要理解协议层、理解数据如何传输，带着这几个问题去寻找答案：

• 如何寻址设备？
• 如何表示数据方向(读、还是写)
• 如何确认结果？

提前罗列出来：

• USB系统是一个Host对应多个设备，要传输数据首先要通知设备：
  • 发出IN令牌包：表示想读数据，里面含有设备地址
  • 发出OUT令牌包：表示想写数据，里面含有设备地址
• 数据阶段：
  • Host想读数据：前面发出IN令牌包后，现在读取数据包
  • Host想发出数据：前面发出OUT令牌包后，现在发出数据包
• 结果如何？有握手包
  • Host想读数据，设备可能未就绪，就会回应NAK包
  • Host想写数据，它发出数据后，设备正确接收了，就回复ACK包

2.1 字节/位传输顺序

先传输最低位(LSB)。在后续文档中，描述数据时按照传输顺序从左到右列出来。

2.2 包格式

USB总线上传输的数据以包为单位。

可以类比串口传输， 串口传输也可以认为起始位，校验位，停止位合起来称为一个包。 也可以类比快递，包装袋，包装盒，缓冲棉，商品为一个包。
为什么要有包这种形式？和快递为什么要有包裹完全一个道理，增加一些附属数据，保证商品的安全和无失误。

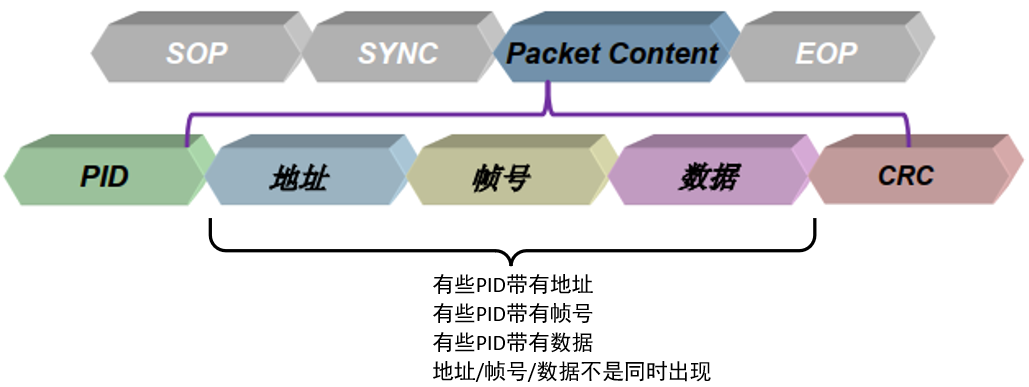

USB包里含有哪些内容(“域”)？
什么是域，就是起了一个名字而已，就是包组成的哪部分，你也可以给串口的起始位起一个SOP域的名称。

• SOP：用来表示包的起始
• SYNC：用来同步时钟

• Host发出SOP信号后，就会发出SYNC信号：它是一系列的、最大传输频率的脉冲，接收方使用它来同步数据。对于低速/全速设备，SYNC信号是8位数据(从做到右是00000001)；对于高速设备，SYNC信号是32位数据(从左到右是00000000000000000000000000000001)。使用NRZI编码时，前面每个"0"都对应一个跳变。
  在很多文档里，把SOP和SYNC统一称为"SYNC"，它的意思是"SYNC"中含有"SOP"。

• PID：表示包的类型

• 地址：在USB硬件体系中，一个Host对应多个Logical Device，那么Host发出的包，如何确定发给谁？

  • 发给所有设备：包里不含有设备地址
  • 发给某个设备：包里含有设备地址、端点号

• 帧号、数据等跟PID相关的内容

• CRC校验码

发起一次完整的传输，可能涉及多个包。那么，第1个包里含有设备地址、端点号，后续的包就没必要包含设备地址、端点号。

2.2.1 PID域

注意：所有的USB文档提到的"输入"、“输出”，都是基于Host的角度，"输出"表示从Host输出到设备，"输入"表示Host从设备得到数据。

有哪些USB包？根据包数据里的PID的bit1, bit0可以分为4类：

• 令牌包(Token)：01B
• 数据包(Data)：11B
• 握手包(Handshake)：10B
• 特殊包(Special)：00B

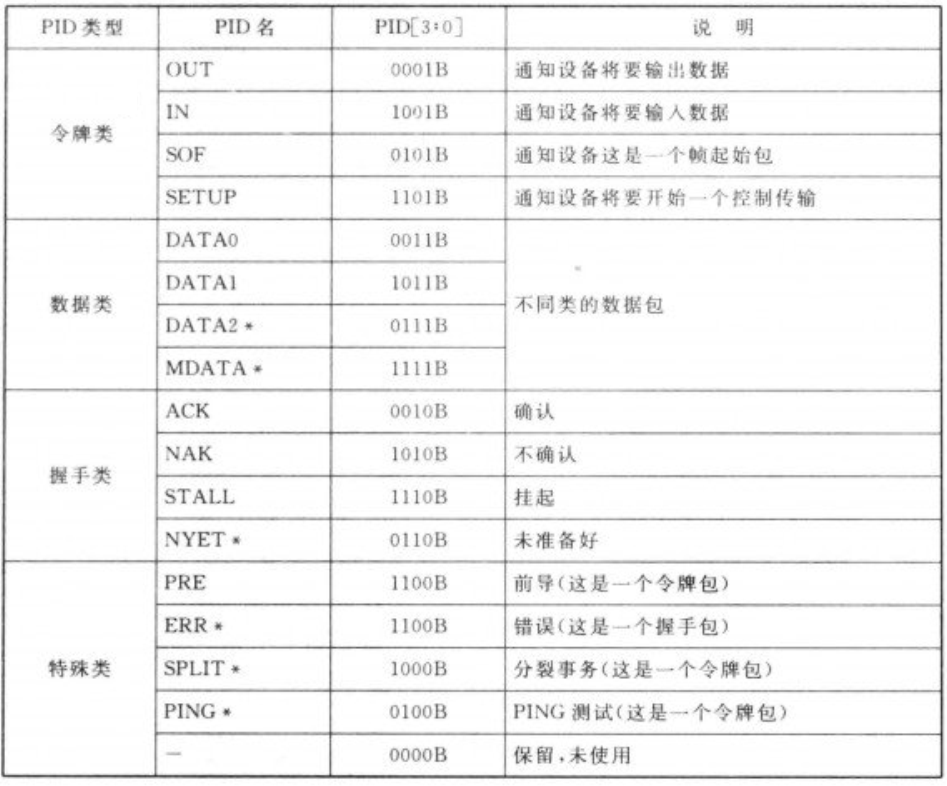

PID有4位，使用bit1,bit0确定分类，使用bit3,bit2进一步细分。如下表(来自《圈圈教你玩USB》)所示：

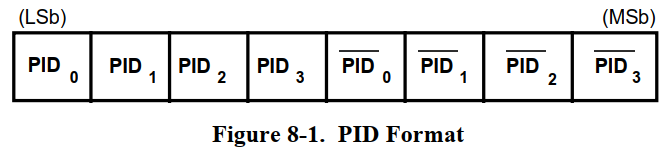

在USB包中，PID域使用8位来表示，格式如下：

前4位表示PID，后4位是对应位的取反。接收方发现后4位不是前4位的取反的话，就认为发生了错误。

2.2.2 令牌包(Token)

令牌类的PID，起"通知作用"，通知谁？SOF令牌包被用来通知所有设备，OUT/IN/SETUP令牌包被用来通知某个设备。

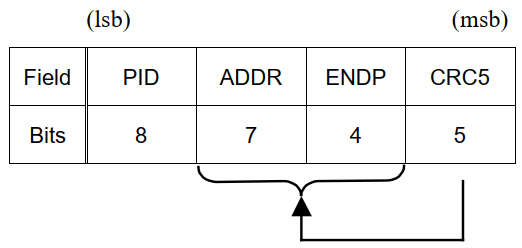

对于OUT、IN、SETUP令牌包，它们都是要通知到具体的设备，格式如下：

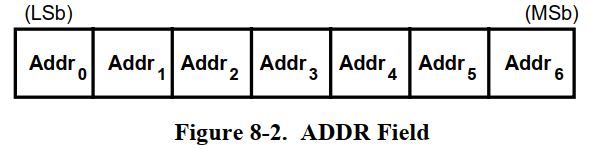

USB设备的地址有7位，格式如下：

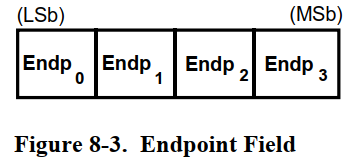

USB设备的端点号有4位，格式如下：

对于SOF包，英文名为"Start-of-Frame marker and frame number"。对于USB全速设备，Host每1ms产生一个帧；对于高速设备，每125us产生一个微帧，1帧里有8个微帧。Host会对当前帧号进行累加计数，在每帧或每微帧开始时，通过SOF令牌包发送帧号。对于高速设备，每1毫秒里有8个微帧，这8个微帧的帧号是一样的，每125us发送一个SOF令牌包。

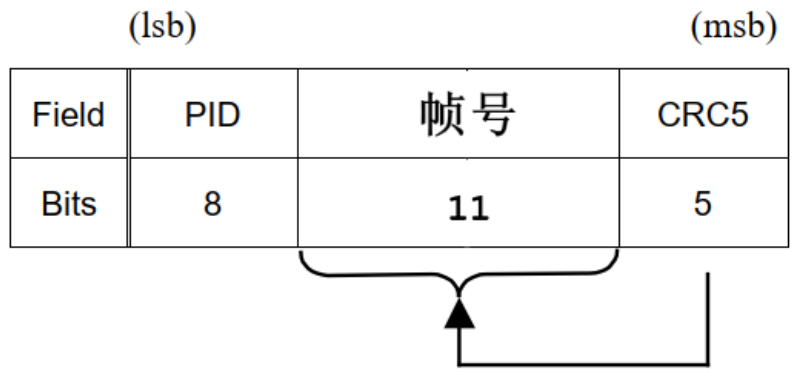

SOF令牌包格式如下：

2.2.3 数据包

Host使用OUT、IN、SETUP来通知设备：我要传输数据了。数据通过"数据包"进行传输。

数据包也有4种类型：DATA0、DATA1、DATA2、MDATA。其中DATA2、MDATA在高速设备中使用。对软件开发人员来说，我们暂时仅需了解DATA0、DATA1。

为什么要引入DATA0、DATA1这些不同类型的数据包？为了纠错。

Host和设备都会维护自己的数据包切换机制，当数据包成功发送或者接收时，数据包类型切换。当检测到对方使用的数据包类型不对时，USB系统认为发生了错误。

比如：

• Host发送DATA0给设备，设备返回ACK表示成功接收，设备期待下一个数据是DATA1
• 但是Host没有接收到ACK，Host认为数据没有发送成功，Host继续使用DATA0发送上一次的数据
• 设备再次接收到DATA0数据包，它就知道：哦，这是重传的数据包

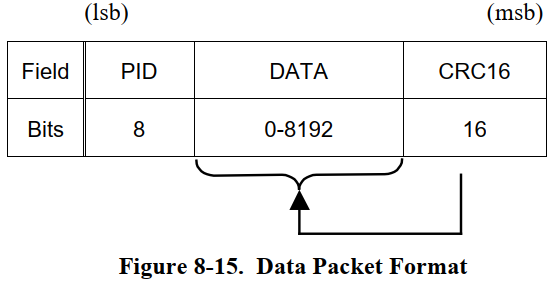

  数据包格式如下：

传输类型	全速设备（字节）	高速设备（字节）
控制传输	64	64
批量/中断传输	64	512
等时传输	1023	1024

2.2.4 握手包

握手包有4类：ACK、NAK、STALL、NYET

• ACK：数据接收方用来回复发送方，表示正确接收到了数据并且有足够的空间保存数据。
• NAK：Host发送数据给设备时，设备可以回应NAK表示"我还没准备好，没办法接收数据"；Host想读取设备的数据时，设备可以回复NAK表示"我没有数据给你"。
• STALL：表示发生了错误，比如设备无法执行这个请求(不支持该断点等待)、断点已经挂起。设备返回STALL后，需要主机进行干预才能接触STALL状态。
• NYET：仅适用于高速设备。Host可以发出PING包用来确认设备有数据，设备可以回应NYET表示"还没呢"。Hub也可以回应NYET表示低速/全速传输还没完结。

2.4 传输细节

2.4.1 传输(Transfer)和事务(Transaction)

USB传输的基本单位是包(Packet)，包的类型由PID表示。一个单纯的包，是无法传输完整的数据。

为什么？比如想输出数据，可以发出OUT令牌包，OUT令牌包可以指定目的地。但是数据如何传输呢？还需要发出DATA0或DATA1数据包。设备收到数据后，还要回复一个ACK握手包。

所以，完整的数据传输，需要涉及多个包：令牌包、数据包、握手包。这个完整的数据传输过程，被称为事务(Transaction)。

有些事务需要握手包，有些事务不需要握手包，有些事务可以传输很大的数据，有些事务只能传输小量数据。

有四类事务：

• 批量事务：用来传输大量的数据，数据的正确性有保证，时效没有保证。
• 中断事务：用来传输周期性的、小量的数据，数据的正确性和时效都有保证。
• 实时事务：用来传输实时数据，数据的正确性没有保证，时效有保证。
• 建立事务：跟批量事务类似，只不过令牌包是SETUP令牌包。

有四类传输(Transfer)：

• 批量传输：就是使用批量事务实现数据传输，比如U盘。
• 中断传输：就是使用中断事务实现数据传输，比如鼠标。
• 实时传输：就是使用实时事务实现数据传输，比如摄像头。
• 控制传输：由建立事务、批量事务组成，所有的USB设备都必须支持控制传输，用于"识别/枚举"

暂时记住这个关系：

• BIT组成域(Field)
• 域组成包(Packet)
• 包组成事务(Transaction)
• 事务组成传输(Transfer)

2.4.2 过程(stage)和阶段(phase)

事务由多个包组成，比如Host要发送数据给设备，这就会涉及很多个包：

• Host发出OUT令牌包，表示要发数据给哪个设备

• Host发出DATA0数据包

• 设备收到数据后，回应ACK包

这个完整的事务涉及3个包(Packet)，分为3个阶段(Phase)：

• 令牌阶段(Token phase)：由令牌包实现
• 数据阶段(Data phase)：由数据包实现
• 握手阶段(Handshake phase)：由握手包实现

事务由包组成，这些包分别处于3个阶段(phase)：令牌阶段，数据阶段，握手阶段。

对于批量传输、中断传输、实时传输，它们分别由一个事务组成，不再细分为若干个过程。

但是控制传输由多个事务组成，这些事务分别处于3个过程：建立过程(stage)、数据过程(stage)、状态过程(stage)。
总结起来就是：

• 控制传输由多个过程(stage)组成，每个过程由一个事务来实现
• 每个事务由多个阶段(phase)组成，每个阶段有一个包来实现

2.4.3 批量传输

批量传输用批量事务来实现，用于传输大量的数据，数据的正确性有保证，时效没有保证。

批量事务由3个阶段(phase)组成：令牌阶段、数据阶段、握手阶段。每个阶段都是一个完整的包，含有SOP、SYNC、PID、EOP。

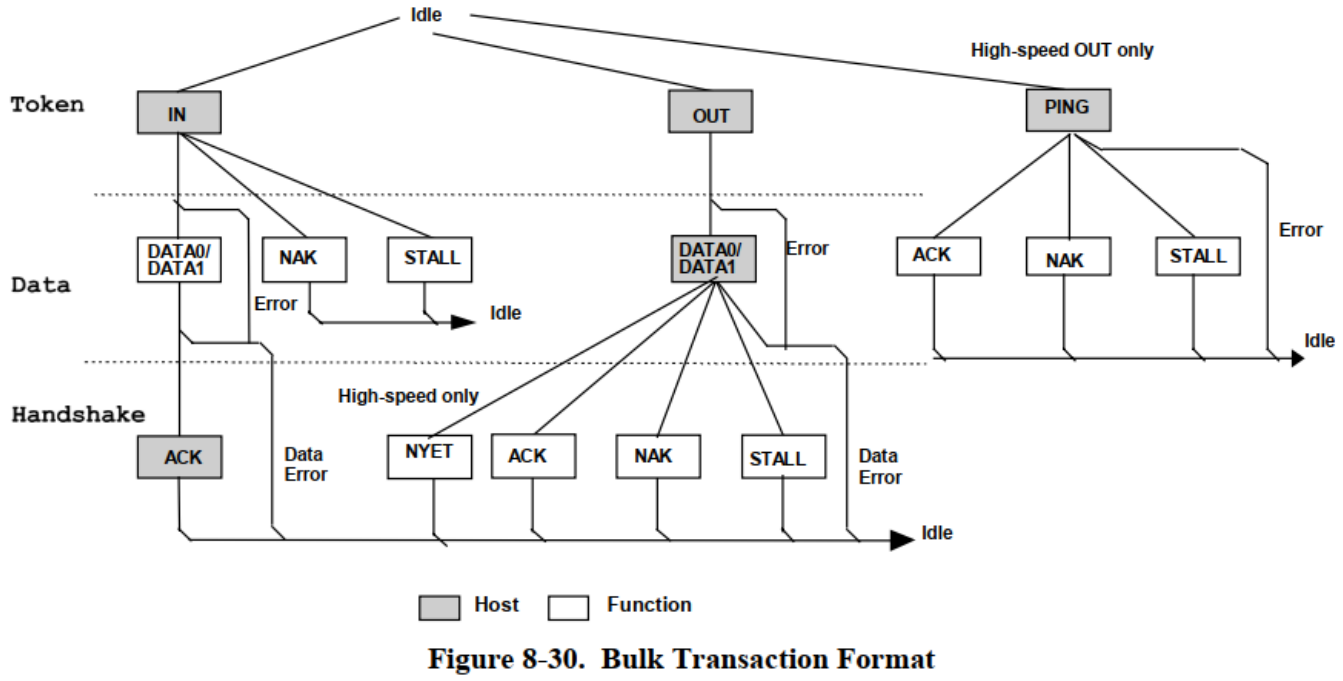

下图中各个矩形框就对应一个完整的包。

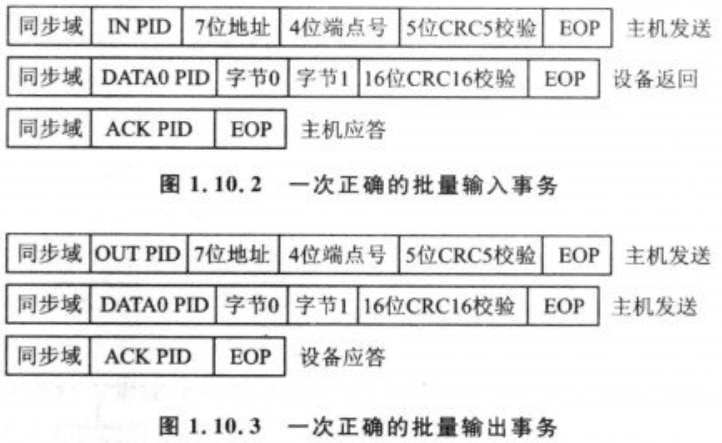

《圈圈教你玩USB》中有详细的示例：

2.4.4 中断传输

中断传输用中断事务来实现，用于传输小量的、周期性的数据，数据的正确性和时效都有保证。

中断事务由3个阶段(phase)组成：令牌阶段、数据阶段、握手阶段。每个阶段都是一个完整的包，含有SOP、SYNC、PID、EOP。

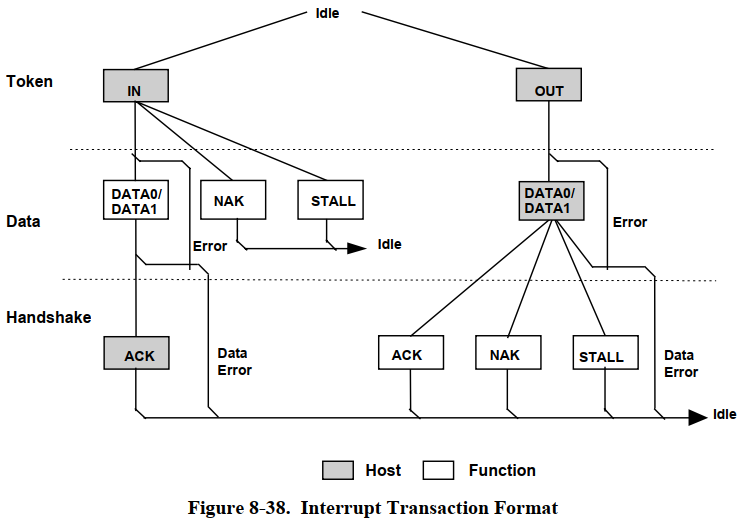

下图中各个矩形框就对应一个完整的包。

中断事务跟批量事务非常类似，Host使用它来周期性地读数据、写数据。

以鼠标为例，我们需要及时获得鼠标的数据，不及时的话你会感觉鼠标很迟钝。但是USB协议中并没有中断功能，它使用"周期性的读、写"来实现及时性。具体过程如下：

• Host每隔n毫秒发出一个IN令牌包
• 鼠标有数据的话，发出DATA0或DATA1数据包给Host；鼠标没有数据的话，发出NAK给Host。

中断事务的优先级比批量事务更高，它要求实时性，而批量事务不要求实时性。

2.4.5 实时传输

实时传输用实时事务来实现，用于传输实时数据，对数据的正确性没有要求。

实时事务由2个阶段(phase)组成：令牌阶段、数据阶段。每个阶段都是一个完整的包，含有SOP、SYNC、PID、EOP。

实时事务不需要握手阶段，一个示例的场景是：为了传输摄像头的实时数据，偶尔的数据错误是可以忍受的，大不了出现短暂的花屏。如果为了解决花屏而重传数据，那就会导致后续画面被推迟，实时性无法得到保证。

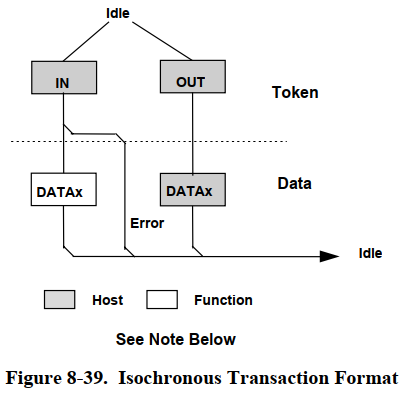

下图中各个矩形框就对应一个完整的包。

实时事务跟中断事务非常类似，Host也会周期性的发起实时事务，主要区别在于：

• 实时事务不要求准确性，没有握手阶段
• 实时事务传输的数据量比较大，中断事务传输的数据量比较小

2.4.6 控制传输

在使用批量传输时，使用IN令牌包或OUT令牌包表示数据传输方向。

控制传输的令牌包永远是SETUP，怎么分辨是读数据，还是写数据？发出SETUP令牌包后，还要发出DATA0数据包，根据数据的内容来确定后续是读数据，还是写数据。这个过程称为"建立事务"(SETUP Transaction)

但是控制传输由多个事务组成，这些事务分别处于3个过程：建立过程(stage)、数据过程(stage)、状态过程(stage)。

• 建立过程(stage)，使用SETUP事务：Host发出SETUP令牌包、DATA0数据包、得到ACK握手包
• 数据过程(stage)，使用批量事务：
  • 对于输出：Host发出OUT令牌包，发出DATA0、DATA1数据包、得到ACK握手包
  • 对于输入：Host发出IN令牌包，读到DATA0、DATA1数据包、发出ACK握手包
• 状态过程(stage)，使用批量事务：
  • 对于输出：Host发出IN令牌包，读到DATA1数据包，发出ACK握手包
  • 对于输入：Host发出OUT令牌包，发出DATA1数据包，等待ACK握手包

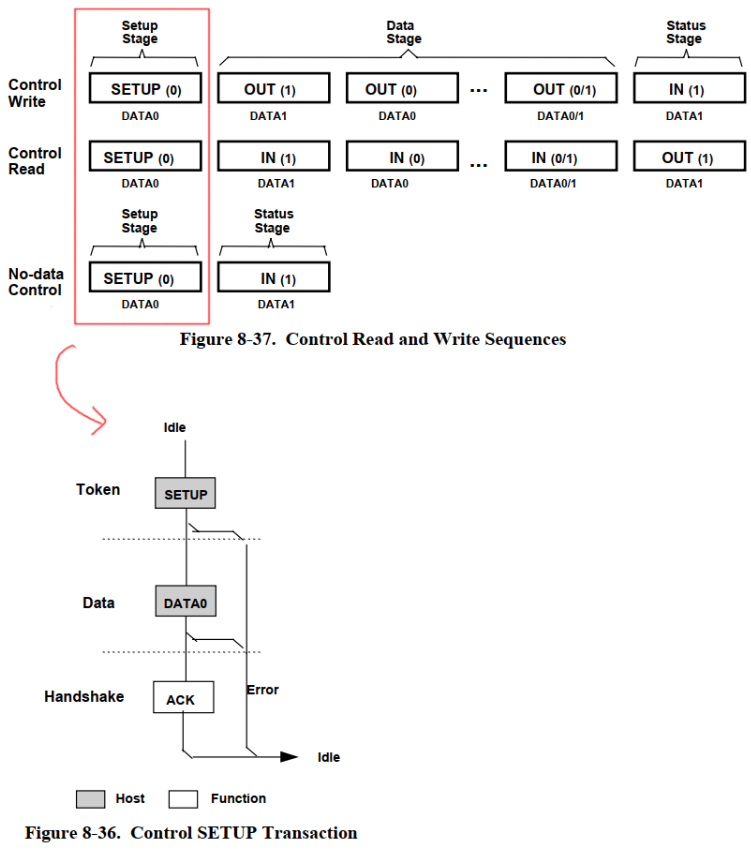

上图中的每一个方框，都是一个完整的事务，含有：Token Packet、Data Packet、Handshake Packet。

3. 使用工具体验数据格式

LeCroy(力科)成立于1964年，是一家专业生产示波器厂家。旗下生产有数字示波器、SDA系列数字示波器、混合信号示波器、模块化仪器、任意波形发生器。

可以在搜索引擎里搜"usbprotocolsuite"。

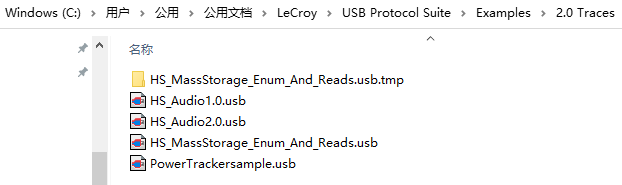

安装"usbprotocolsuite"后，可以在文档目录里找打很多示程序(后缀名为usb)：

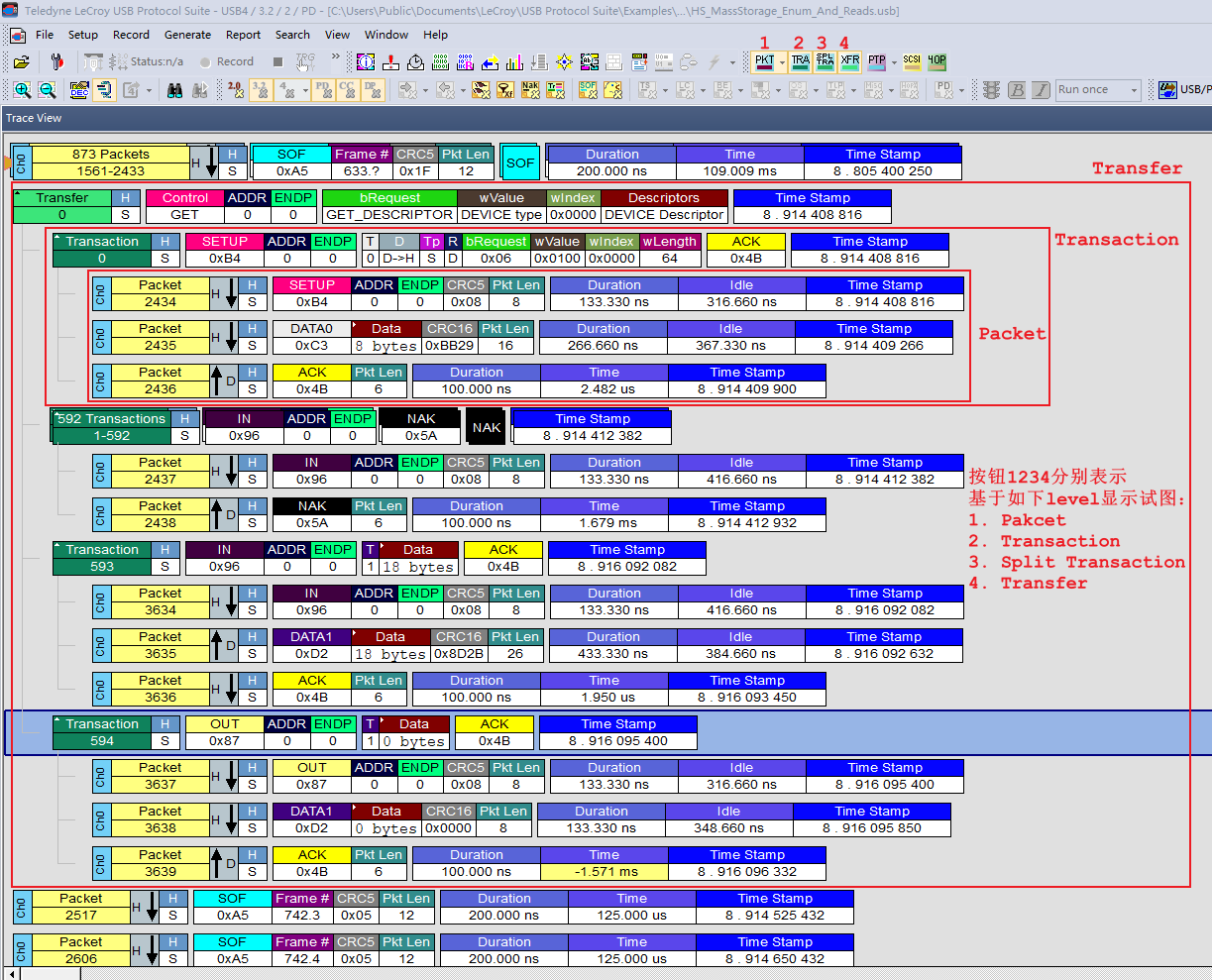

使用"usbprotocolsuite"打开这些文件，即可体验USB数据传输：
