记一次ffmpeg延迟问题排查

背景

最近需要使用ffmpeg实时解码h264视频帧，转换成单帧的图片供前端直接可视化。在使用过程中发现前端显示的图像一直有1-2s的延迟。

问题代码

self.processes[topic] = subprocess.Popen(['ffmpeg', '-i', 'pipe:0', '-f', 'rawvideo', '-pix_fmt', 'bgr24', '-s', '320x180', 'pipe:1'],stdin=subprocess.PIPE, stdout=subprocess.PIPE)
# ...
self.processes[topic].stdin.write(msg.data)
self.processes[topic].stdin.flush()
# ...
def get_frame(self, topic):self.frames[topic] = None# 过滤没消息发出的topicrlist, _, _ = select.select([self.processes[topic].stdout], [], [], 0.01)if rlist:raw_frame = self.processes[topic].stdout.read(320 * 180 * 3)else:# logger.info(f"{topic} no messages")raw_frame = Noneif raw_frame:self.frames[topic] = np.frombuffer(raw_frame, np.uint8).reshape((180, 320, 3))return self.frames[topic]

缩小问题范围

链路耗时

首先第一个怀疑点是链路耗时较长。通过打印链路上各个关键节点的时间，包括摄像头采集的时间、转码成h264视频帧并发出的时间、接收到h264视频帧的时间，统计结果显示从源头到输入ffmpeg管道之前耗时大约只有200ms左右，因此怀疑点瞬间变成了ffmpeg。

Ffmpeg 耗时

ffmpeg处理h264视频帧这么慢的吗？因为ffmpeg管道的输入输出耗时不太好统计，我们索性直接准备一堆h264文件，在本地使用ffmpeg命令批量转换看看。

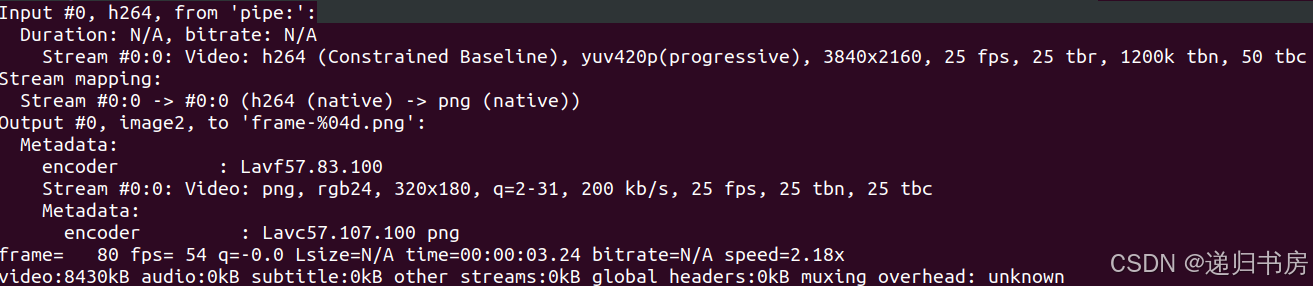

可以看到80帧的h264文件转成png图片只花了3.24秒，很明显ffmpeg处理的效率是很高的。

结合实时的现象，从感觉上来看像是有图像数据堵塞在了ffmpeg管道中，因为我们实时处理时是支持暂停的，我们把摄像头数据暂停后，发现ffmpeg管道出来的最后一帧图片并不是实际摄像头暂停时的图像，这也能进一步验证我们的想法，即是不是有图像数据堵塞在了ffmpeg管道中，从而在肉眼看起来像是有延迟，而且延迟也不会累积，说明链路上的耗时是能满足要求的。

由于实时渲染图像不方便调试，我们基于以上的思路，将实时处理搬运到本地，做离线处理看看是否能复现问题。

问题复现

h264_files = [f for f in os.listdir(H264_DIR) if f.endswith('.h264')]
ffmpeg_cmd = ['ffmpeg','-f', 'h264', "-loglevel", "debug",  # 启用调试日志'-i', "pipe:0" , "-s", "320x180",  '-f', 'image2', os.path.join(IMAGE_DIR, "frame_%04d.png")
]ffmpeg_process = subprocess.Popen(ffmpeg_cmd,stdin=subprocess.PIPE)try:start_time = time.time()for idx, h264_file in enumerate(h264_files):png_output = 'frame_{:04d}.png'.format(idx + 1)h264_path = os.path.join(H264_DIR, h264_file)print(f"Processing file: {h264_file} save to {png_output}")with open(h264_path, "rb") as f:while True:data = f.read(1024 * 1024)  # 读取1MB的数据块if not data:break# print("Writing data to ffmpeg process.")ffmpeg_process.stdin.write(data)time.sleep(1)
except Exception as e:print(f"Error processing file: {h264_file}")print(e)
finally:# 关闭FFmpeg进程ffmpeg_process.stdin.close()ffmpeg_process.wait()print(f"Processing time: {time.time() - start_time}s")
print("Frames saved as PNG images.")

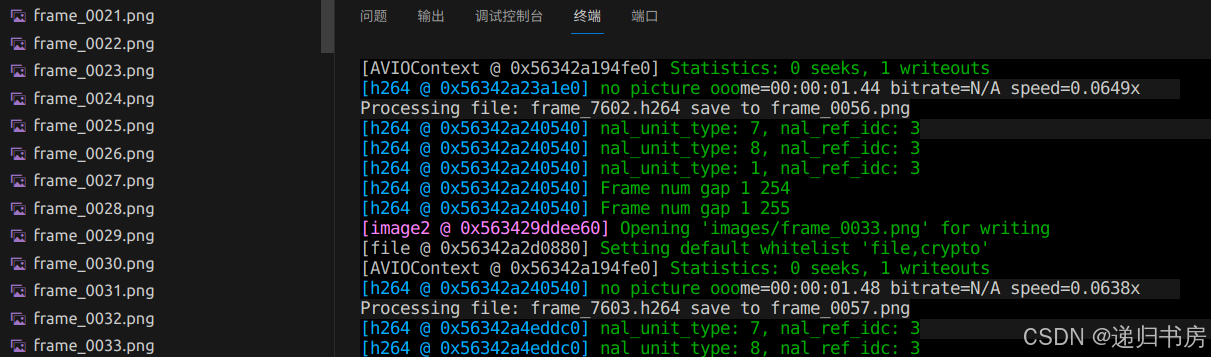

通过打印日志，发现很容易能复现出来，而且问题更加严重，在ffmpeg已经积累了33帧左右h264文件时，image才输出保存到目录中。

再分析分析日志, 好像发现了端倪：

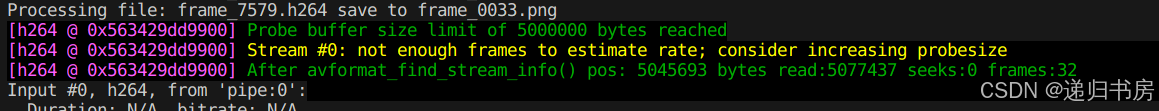

在输出图像之前，有这样一行日志打印，查阅资料看看这个 probesize是什么意思？

Probesize

ffmpeg 中的 probesize 参数用于控制**初始分析阶段**读取的数据量，以探测输入文件的基本信息（如格式、流数据等）。

含义

• probesize 是一个数值参数，单位是**字节（bytes）**，默认值通常为 5,000,000 字节（约5MB）。

• 它定义了 ffmpeg 在开始处理输入文件时，最多读取多少数据来检测文件的容器格式、流信息（如视频、音频、字幕等）和其他元数据。

作用

1. 加速分析过程

   • 通过限制初始读取的数据量，避免 ffmpeg 无谓地扫描整个大文件（尤其是网络流或大型文件），从而加快分析速度。

   • 例如，对于远程直播流，设置较小的 probesize 可以更快地进入实际处理阶段。

2. 处理不完整的文件或特殊格式

   • 某些文件（如损坏的或未完全下载的媒体）可能包含无效的头部信息。调整 probesize 可以强制 ffmpeg 在更早或更晚的位置检测格式。

   • 对于某些非标准格式（如无明确头部信息的流），可能需要增加 probesize 以确保正确识别。

3. 平衡准确性与性能

   • 值过小可能导致分析失败（如无法识别格式或漏掉某些流）。

   • 值过大会增加启动延迟（尤其对网络资源）。

注意事项

• 优先级：probesize 仅在初始阶段生效，不影响后续的实际解码或转码。

• 与格式探测的关系：ffmpeg 可能需要在 probesize 范围内找到有效的格式头（如 moov 原子）。若失败，可尝试增大该值。

• 极端情况：设为 0 会让 ffmpeg 使用默认值；设为极大值可能导致内存问题。

尝试解决

知道了probesize的含义，我们尝试把这个值设为一个较小的数字，让ffmpeg尽快去实际地处理h264数据。

ffmpeg_cmd = ['ffmpeg','-f', 'h264', "-probesize", "32",    # 设置探测数据大小为 32 字节"-loglevel", "debug",  # 启用调试日志'-i', "pipe:0" , "-s", "320x180",  '-f', 'image2', os.path.join(IMAGE_DIR, "frame_%04d.png")
]

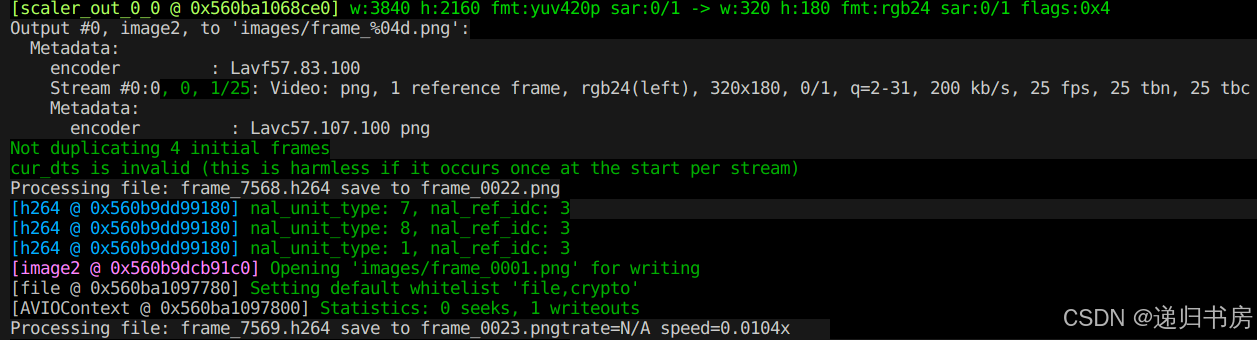

有了一点效果，但是问题还是存在，处理到22帧左右才开始输出图片：

为什么呢？

这就要从h264图像压缩技术说起了。

H.264 视频帧技术简介

H.264（也称为**AVC**，Advanced Video Coding）是一种广泛使用的视频压缩标准，能够以较低的码率提供高质量的流媒体和存储视频。它采用多种技术来减少视频数据的冗余性，从而提高压缩效率。

1. H.264 视频帧类型

H.264 将视频帧分为三种主要类型，以适应不同的压缩需求：

(1) I 帧（Intra Frame / Key Frame）

• 特点：

  • 不依赖其他帧，独立压缩（类似JPEG）。

  • 占用存储空间较大，但解码无需参考其他帧。

• 作用：

  • 作为视频的 “关键帧”，用于随机访问（如视频跳转）。

  • 通常在 GOP（Group of Pictures）序列的起始位置出现。

(2) P 帧（Predictive Frame）

• 特点：

  • 依赖前一帧（I帧或P帧）进行压缩，存储**运动补偿**和**变化信息**。

  • 比I帧占用更少的比特率。

• 作用：

  • 通过运动估计（Motion Estimation）减少时间冗余。

  • 提高压缩率，但仍解码较快。

(3) B 帧（Bi-directional Frame）

• 特点：

  • 双向预测，依赖**前、后帧**（I或P帧）进行压缩。

  • 压缩率最高，但解码复杂度更高（需缓存后向帧）。

• 作用：

  • 进一步减少冗余，提高压缩效率。

  • 常用于高质量编码（如蓝光电影）。

2. 典型H.264码流结构

• NAL（Network Abstraction Layer）：

  • H.264按**NAL单元（NALU）** 组织数据，方便网络传输。

  • 包含**SPS（序列参数集）、PPS（图像参数集）、I/P/B帧数据**。

• GOP（Group of Pictures）：

  • 一组连续帧（如 I B B P B B P B B I）。

  • Closed GOP（无跨GOP参考） vs. Open GOP（允许B帧前向参考）。

而ffmpeg为了加快处理速度，会采用多线程的方式来解码h264视频帧， 默认会使用帧级多线程（Frame-Based Multi-Threading），通过 -threads 参数控制。

• 如果未显式设置 -threads，默认线程数通常为逻辑CPU核心数（但可能受编解码器内部限制）。

• 可通过 -thread_type slice 或 -thread_type frame 指定线程模式。

这样就会有问题，由于B帧/P帧的依赖关系, H.264 的帧间压缩（尤其是B帧）需要参考前后帧，多线程解码时可能导致线程阻塞等待依赖帧。例如：某线程解码一个B帧需要等待后续P帧完成，但后续帧由另一线程处理，此时会阻塞。

知道了问题原因，就有两种解决方案。

解决方案1： 减少线程数

ffmpeg_cmd = ['ffmpeg','-f', 'h264', "-probesize", "32",    # 设置探测数据大小为 32 字节"-threads", "1",         # 使用单线程"-loglevel", "debug",  # 启用调试日志'-i', "pipe:0" , "-s", "320x180",  '-f', 'image2', os.path.join(IMAGE_DIR, "frame_%04d.png")
]

解决方案2： 指定成切片级多线程

ffmpeg_cmd = ['ffmpeg','-f', 'h264', "-probesize", "32",    # 设置探测数据大小为 32 字节"-thread_type", "slice",         # 使用切片级多线程"-loglevel", "debug",  # 启用调试日志'-i', "pipe:0" , "-s", "320x180",  '-f', 'image2', os.path.join(IMAGE_DIR, "frame_%04d.png")
]

效果

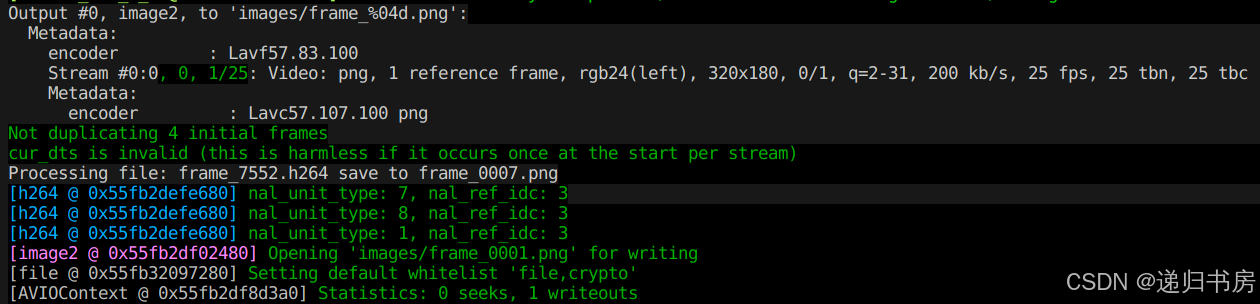

可以看到，目前在第7帧左右开始输出实际的图像，为什么还是有7帧的延迟呢？ 还是因为关键帧问题，这个没办法避免了。
