LabVIEW伺服电机故障监测系统

在智能制造领域，伺服电机应用广泛，但复杂工况易引发故障。为保障其安全运行，开发了基于 LabVIEW 的伺服电机故障监测系统。该系统融合多维度传感技术、LabVIEW 强大的数据分析能力以及网络数据共享功能，实现对伺服电机的实时监测与故障预警，有效提升电机运行的安全性和智能化水平，为工业生产提供可靠保障。

​

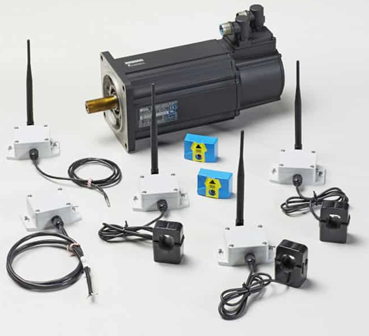

硬件选择

1. 监测核心：下位机选用 STM32f103c8t6 单片机，其性能稳定、资源丰富，能高效处理各类传感器数据，并通过串口 Modbus 协议向上位机传输数据。

2. 振动传感：采用 ADXL345 低功耗三轴加速度计，具备高分辨率检测能力，可测量 ±16g 的加速度，对倾斜导致的静态重力加速度及运动、冲击加速度测量精度高，且有 SPI 和 I2C 两种接口可选，方便与单片机连接。

3. 噪声传感：选用 AWA14420 系列传声器，该传声器频率范围宽（10 - 20kHz），能完全覆盖电机噪声信号频率范围（50 - 5000Hz）。为解决传声器输出信号弱、易受干扰的问题，设计了二重滤波放大电路和精密整流电路，提高信噪比并将交变信号转换为便于处理的直流信号。

4. 转速检测：使用常见的霍尔传感器，通过检测电机工作时的磁场变化来获取转速信息，具有结构简单、可靠性高的优点。

软件架构

1. 数据采集与传输：下位机 STM32 采集电机振动、噪声和转速数据后，通过 Modbus 协议传输至上位机 LabVIEW 监测平台。LabVIEW 利用内置 VISA 控件配置通信函数、设置缓冲区大小，通过循环嵌套和 “VISA 读取” 函数实现数据实时采集与传输，并借助监控条、时域或频域曲线图等控件实时显示电机运行数据。

2. 信号分析处理：对于电机噪声信号，先利用 LabVIEW 内置的 Butterworth 滤波器滤波去除干扰高频信号，再通过快速傅立叶分析（FFT）控件进行频谱分析。通过对采集数据的格式转换、索引计算等操作，得到电机噪声分贝值并组成噪声数组，进而分析电机噪声信号的幅度谱、时域波形等。

3. 电机故障诊断：设置电机振动、速度和噪声阈值，将下位机采集数值与阈值比较。若超过上下限阈值，系统主面板相应指示灯点亮报警。通过分析电机噪声频谱和值（噪声频谱各频率幅值累加和），对比电机空载、故障、满载状态下的和值，预测电机故障。

4. 网络数据共享：一方面，利用 LabVIEW 内置函数实现 Web 客户端实时监控，通过 DataSocker 技术和定义通信协议，实现远程交互式访问；另一方面，借助工业互联网监控技术，将电机故障信息上传至施耐德电气的 EcoStruxure 平台 “机器顾问”，通过智能网关实现数据共享，提升电机故障监测的网络化、数字化和智能化水平。

问题及解决方法

1. 信号干扰问题：传声器输出信号弱且易受放大器噪声干扰。通过设计二重滤波放大电路，有效降低干扰，提高输出信号的信噪比，确保采集到的电机噪声信号准确可靠。

2. 数据格式处理问题：下位机传输至上位机的数据为字符串格式，不利于后续分析处理。运用 “字符串至字节数组转换”“索引数组” 等函数，将数据转换为合适格式，计算得到电机噪声分贝值，为后续频谱分析和故障判断奠定基础。

3. 电机故障判断准确性问题：电机噪声信号复杂，包含故障和干扰波形。采用软件滤波和频谱分析相结合的方法，去除干扰信号，通过分析不同工况下电机噪声频谱特征，如频率峰值、频谱和值等，提高电机故障判断的准确性。

系统特点

1. 多维度监测：融合电机振动、噪声及速度等多维度传感数据，全面反映电机运行状态，提高故障监测的准确性和可靠性。

2. 智能化分析：借助 LabVIEW 强大的信号处理函数和数据分析能力，实现对电机故障的自动诊断和预测，降低人工监测成本，提高监测效率和精度。

3. 网络数据共享：支持 Web 客户端实时监控和工业互联网平台数据共享，方便用户和管理者远程获取电机运行信息，及时采取措施保障设备安全运行，提升企业生产管理的智能化水平。

4. 高可靠性：经企业生产现场应用验证，该系统故障报警灵敏，运行稳定可靠，能有效满足智能化设备对伺服电机监控的安全生产要求。

应用范围

本系统适用于航空航天、智能机器人、数控机床等广泛应用伺服电机的领域，可对各类伺服电机进行实时故障监测和安全运行保障，为相关企业提高生产效率、降低设备故障率、保障安全生产提供有力支持。在工业 4.0 和智能制造发展趋势下，该系统具有广阔的应用前景和推广价值。
